充电头网拿到了喜源源科技推出的一款65W 氮化镓充电器，这款充电器为长条机身设计，配备折叠插脚，机身小巧便携 。充电器接纳2C1A接口设置，USB-C1/C2接口均支持65W快充，USB-A口也支持快充，并支持功率自动分派，能够知足手机，条记本电脑以及老式装备的快速充电需求 。下面就对喜源源这款氮化镓充电器举行拆解，看看内部的计划和用料 。
此前充电头网还评测过喜源源 100W 氮化镓充电器，接待查阅 。
喜源源65W氮化镓充电器外观
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/cc0bdc104803d428f3eff0710b2958c4.jpg)

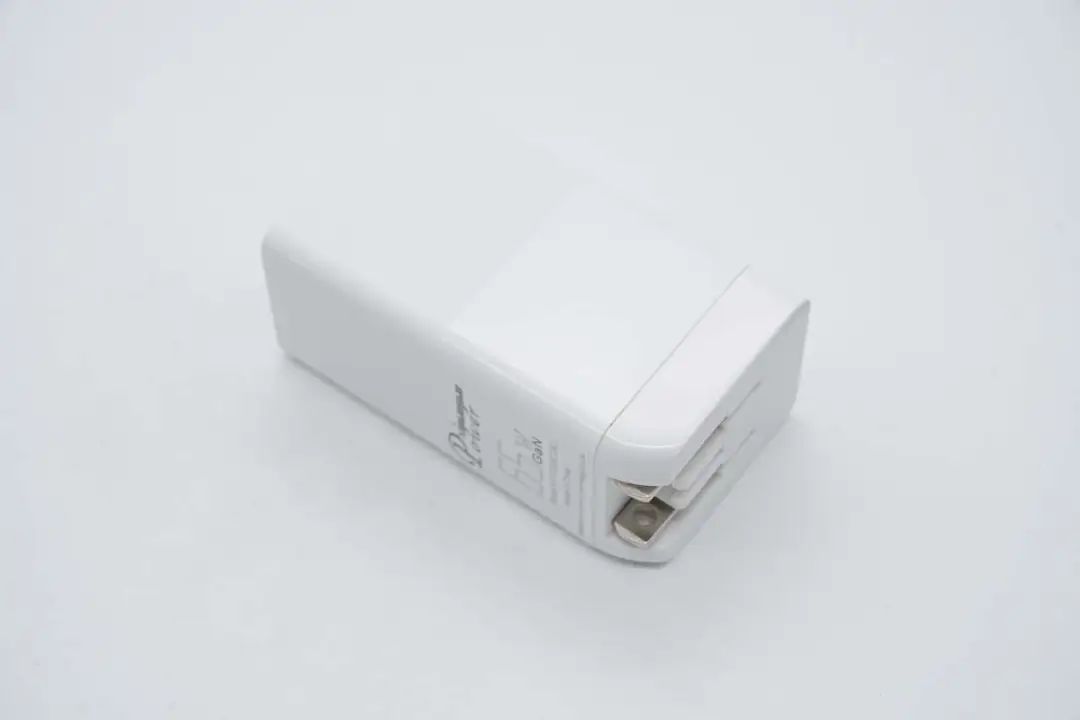

喜源源这款65W氮化镓充电器接纳PC防火材质白色外壳，机身背面亮面磨砂撞色设计，输入端插脚处做了曲面设计，提升产品辨识度 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/26493563f6d7fe30df02dc1e579354bd.jpg)

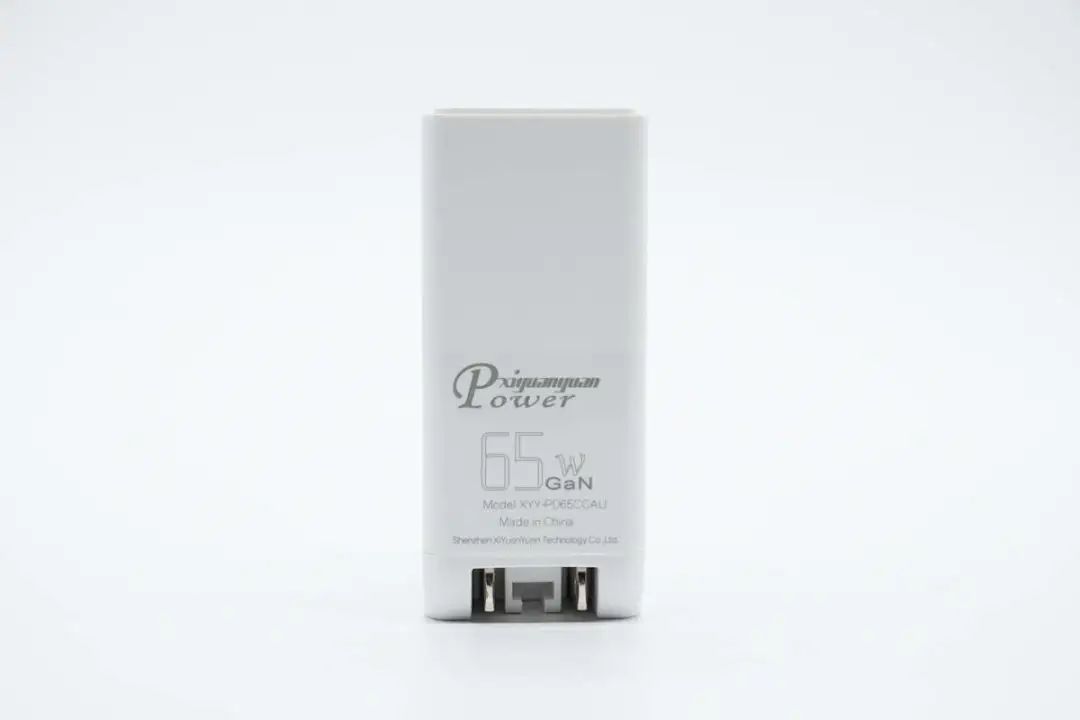

腰身一面印有xiyuanyuan Power、65W GaN、Model：XYY-PD65CCAU以及喜源源公司英文全称——ShenZhen XiYuanYuan Technology Co.,Ltd 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/ebd00a831ad7b771c447bdf65d9ab41d.jpg)

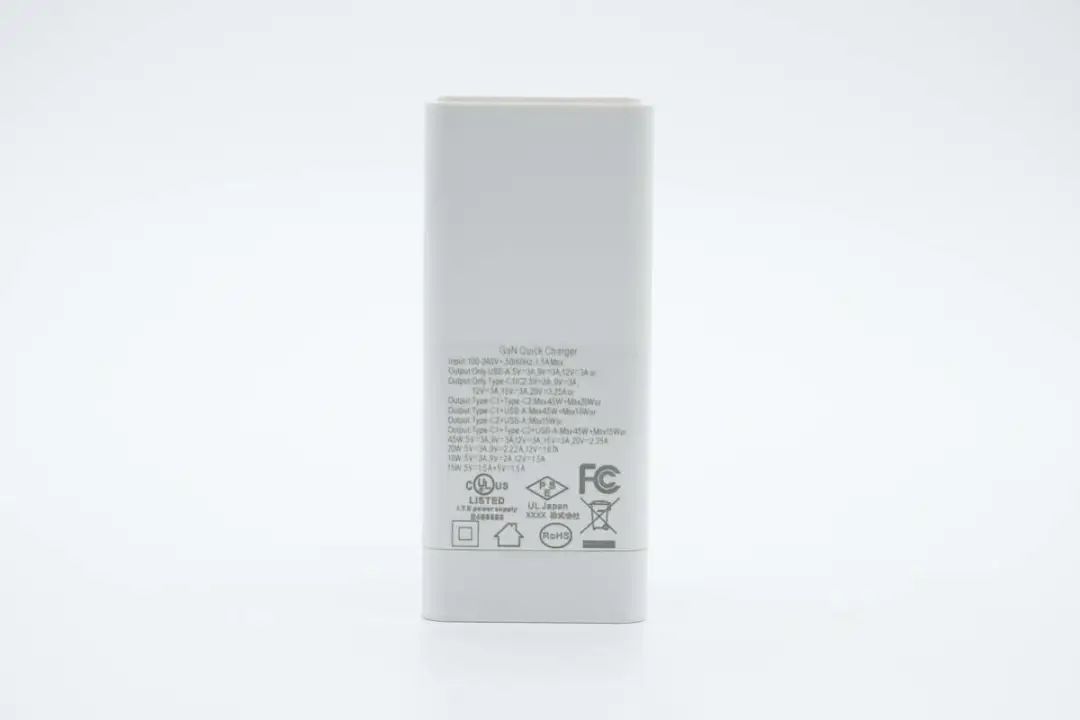

另一面印有产品参数，从认证信息也可以看出这款氮化镓充电器是销往外洋的产品 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/07717f3a680295bde8370c91fd830475.jpg)

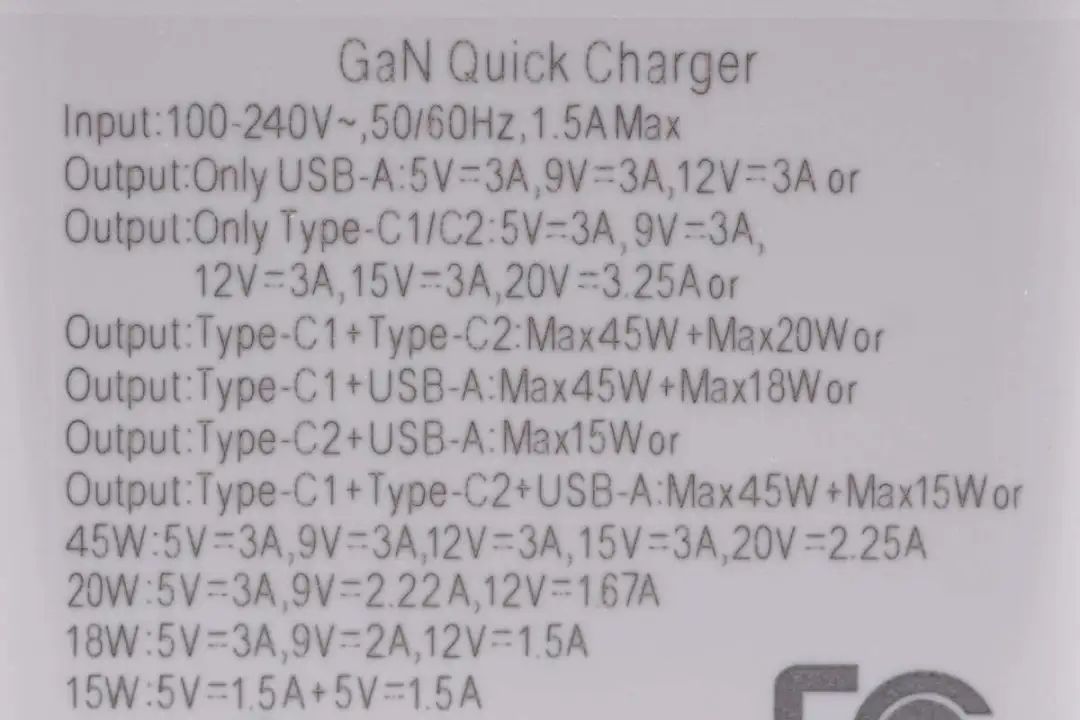

充电器参数特写
输入：100-240V~50/60Hz 1.5A
单口输出：
USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A
USB-A：5V3A、9V3A、12V3A
双口输出：
USB-C1+USB-C2：45W+20W
USB-C1+USB-A：40W+18W
USB-C2+USB-A：15W Max
三口输出：
USB-C1+USB-C2+USB-A：45W+15W
45W：5V3A、9V3A、12V3A、15V3A、20V2.25A
20W：5V3A、9V2.22A、12V1.67A
18W：5V3A、9V2A、12V1.5A
15W：5V1.5A+5V1.5A
充电器通过了UL、FCC、PSE认证 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/fbfb93a1648b140e16ed48d54e9d12d9.jpg)

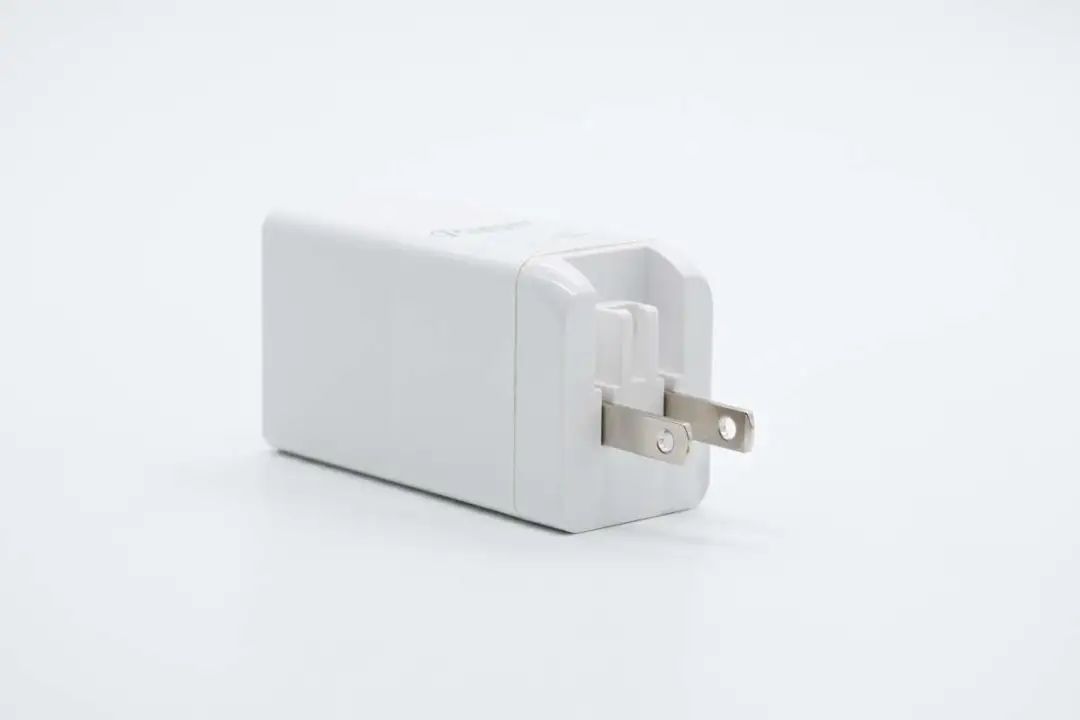

充电器配备可折叠美规插脚，携带利便 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/85e5a627667f288e1729577bff4edd12.jpg)

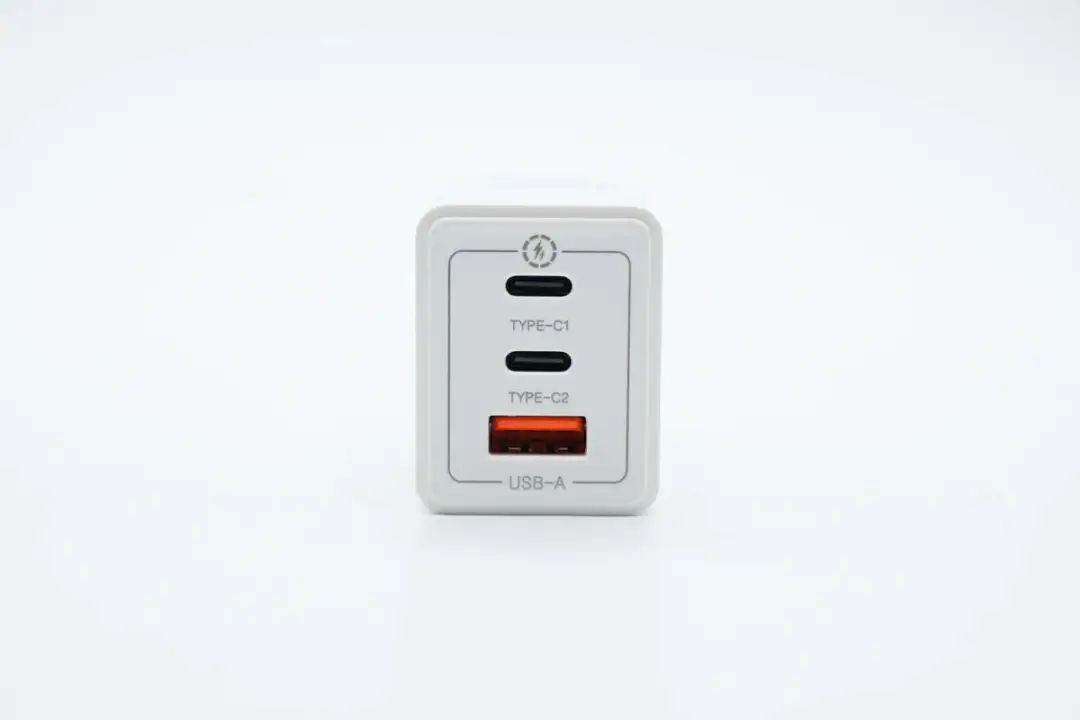

输出端配备2C1A三个USB接口，两类接口胶芯划分为玄色和橘红色胶芯 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/49abcf67f1617ebf1b2175ea9149a77d.jpg)
机身顶面边沿小一圈设计，增添整体设计感 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/650b1834602c37bac3902f66ac761ed8.jpg)

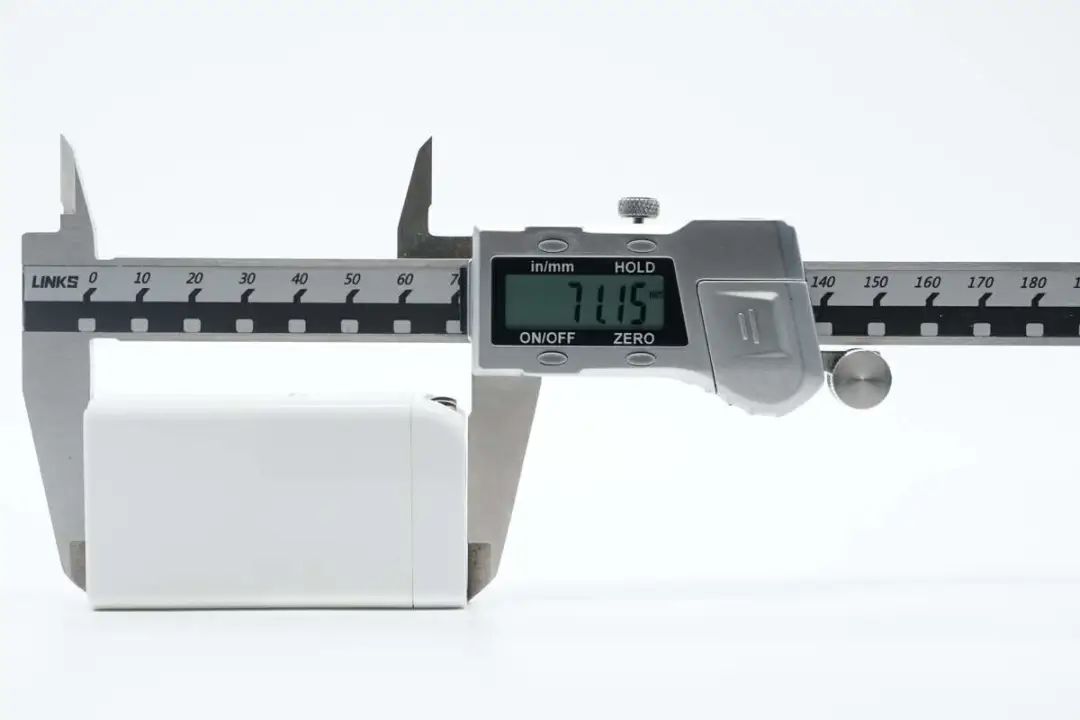

实测喜源源这款65W氮化镓充电器机身长度为71.15mm 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/0276963bdcecbbe49a796c060885913b.jpg)

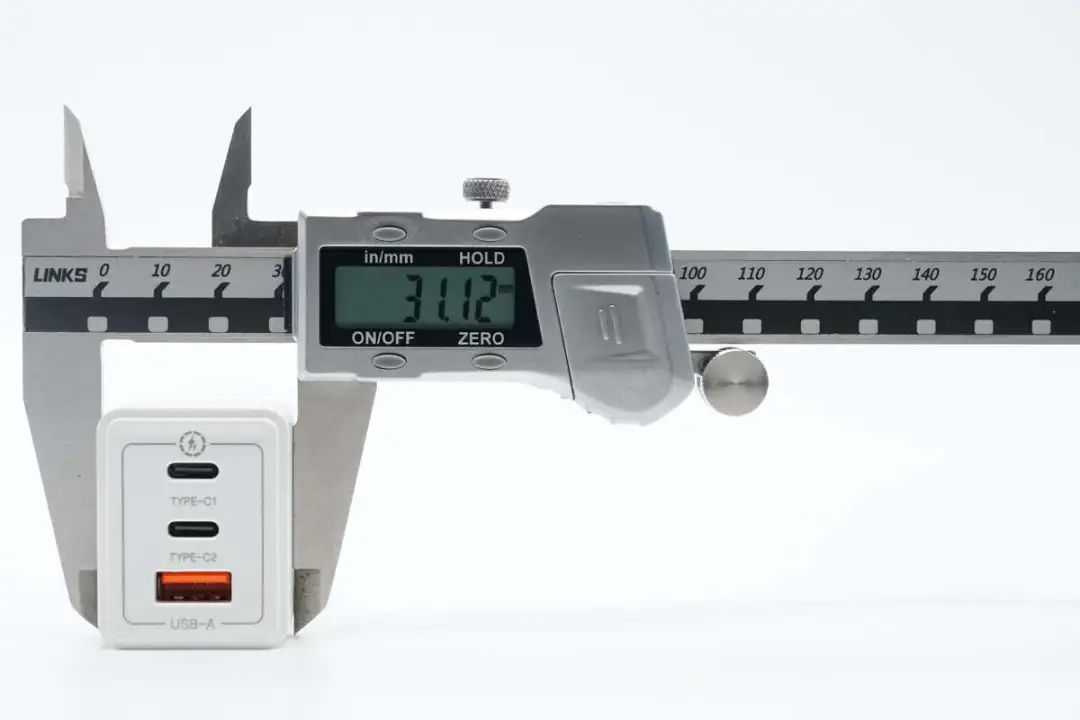

宽度为31.12mm 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/67b1208ec268378bec9cb509610371b6.jpg)

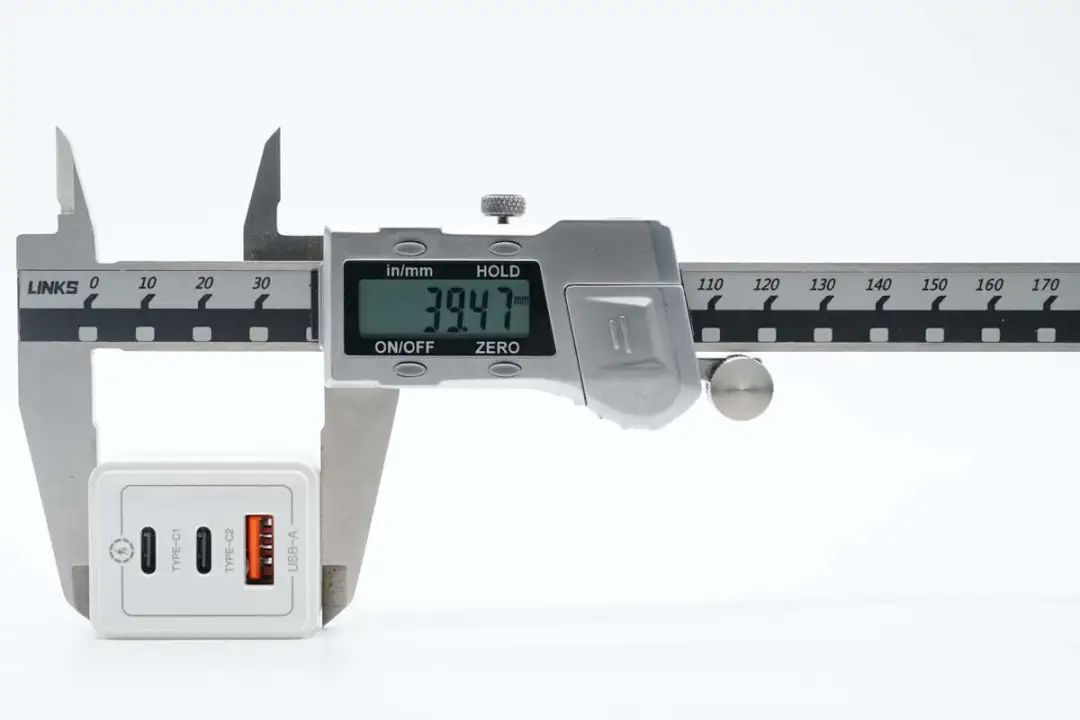

厚度为39.47mm 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/68146203a56c829fbc0828fe5992bb35.jpg)

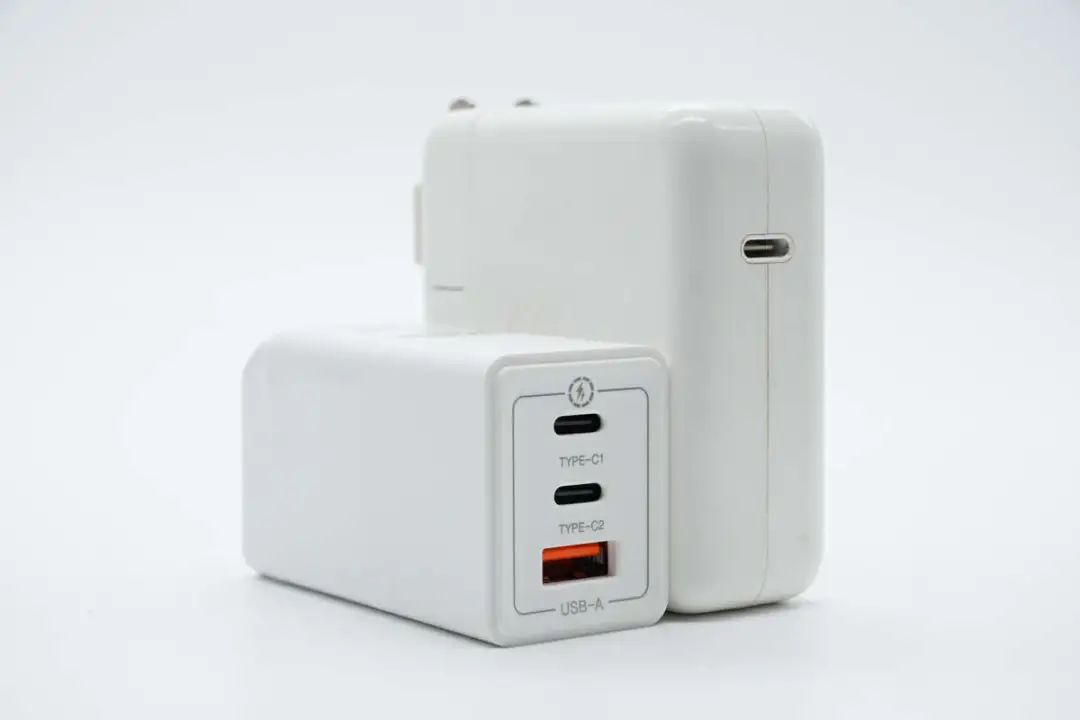

和苹果61W充电器比照，体积优势显着 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/bf76af107261aa8ee940d5d1c7b0b2d4.jpg)

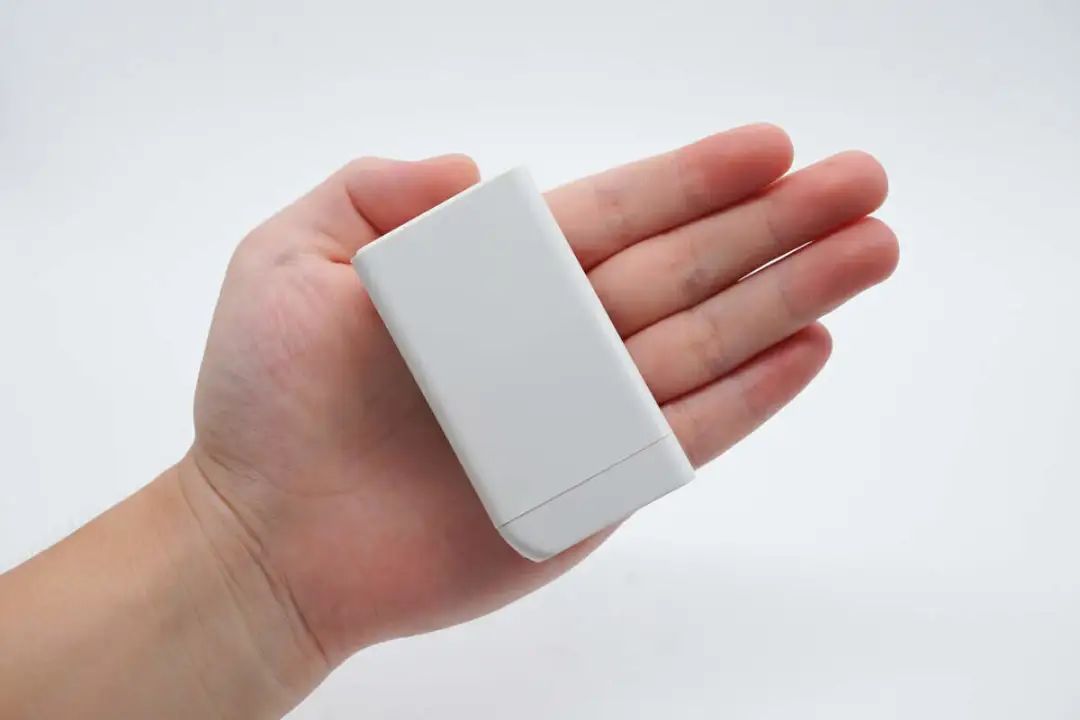

充电器拿在手上的巨细直观感受 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/3cc9d2c186cf4addf8b68e15c3530618.jpg)

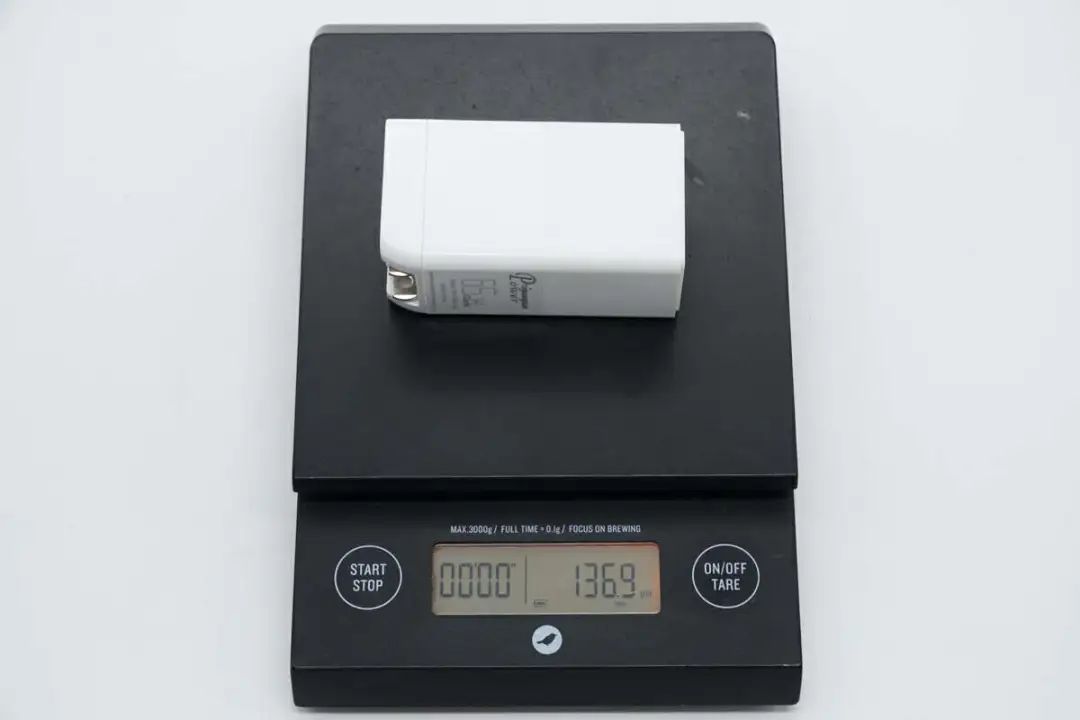

另外测得充电器净重约为137g 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/4da1e93e0ce0ef5f51eeee072c8b1fe7.jpg)

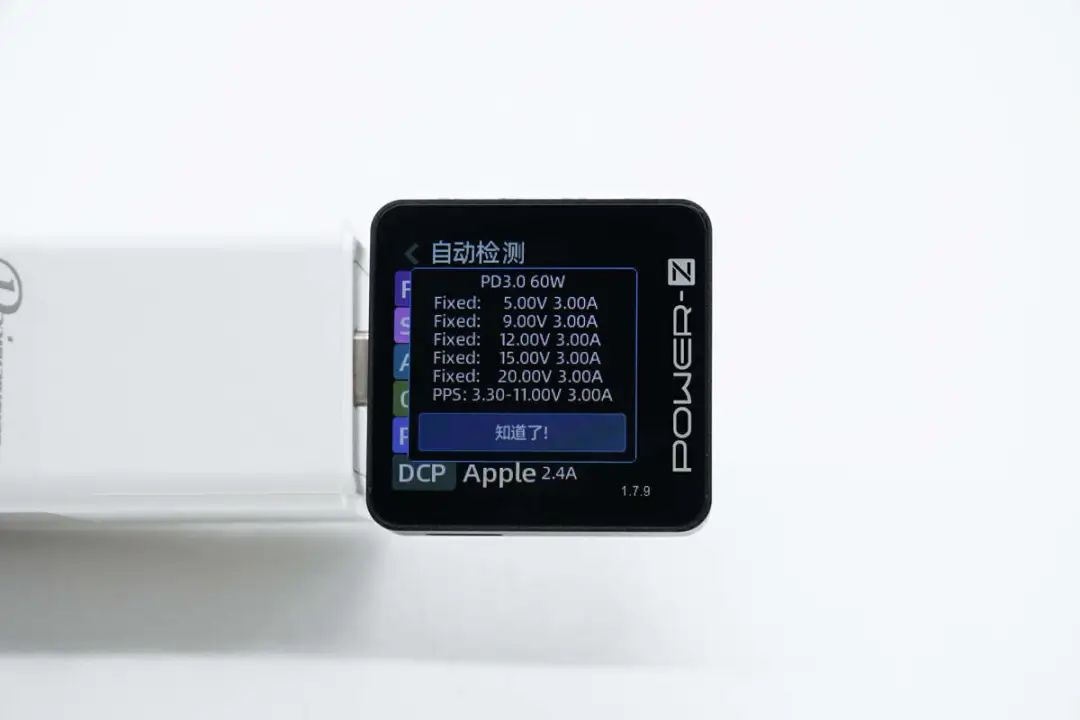

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/68a0d501d08e21539d2c87bb744b5de2.jpg)
并且具备5V3A、9V3A、12V3A、15V3A、20V3A五组牢靠电压档位，以及3.3-11V3A一组PPS电压档位 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/f60fa1a9b80583e0300372da9111cad4.jpg)
测得USB-C2口支持FCP、SCP、AFC、QC3.0/4+、SFCP、PD3.0、PPS、DCP、Apple 2.4A充电协议 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/31dde683e5ce500397c4e79db8b5653d.jpg)

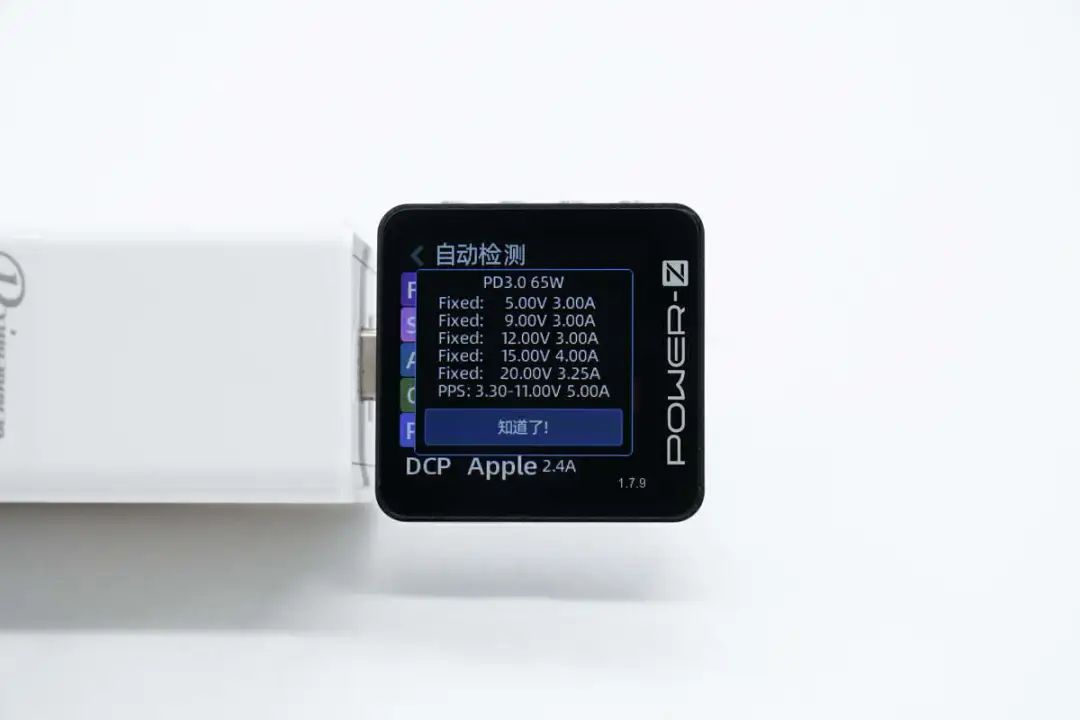

PDO报文显示USB-C2口具备5V3A、9V3A、12V3A、15V4A、20V3.25A五组牢靠电压档位，以及3.3-11V5A一组PPS电压档位 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/53e23efeda67b7733d586297c660582e.jpg)

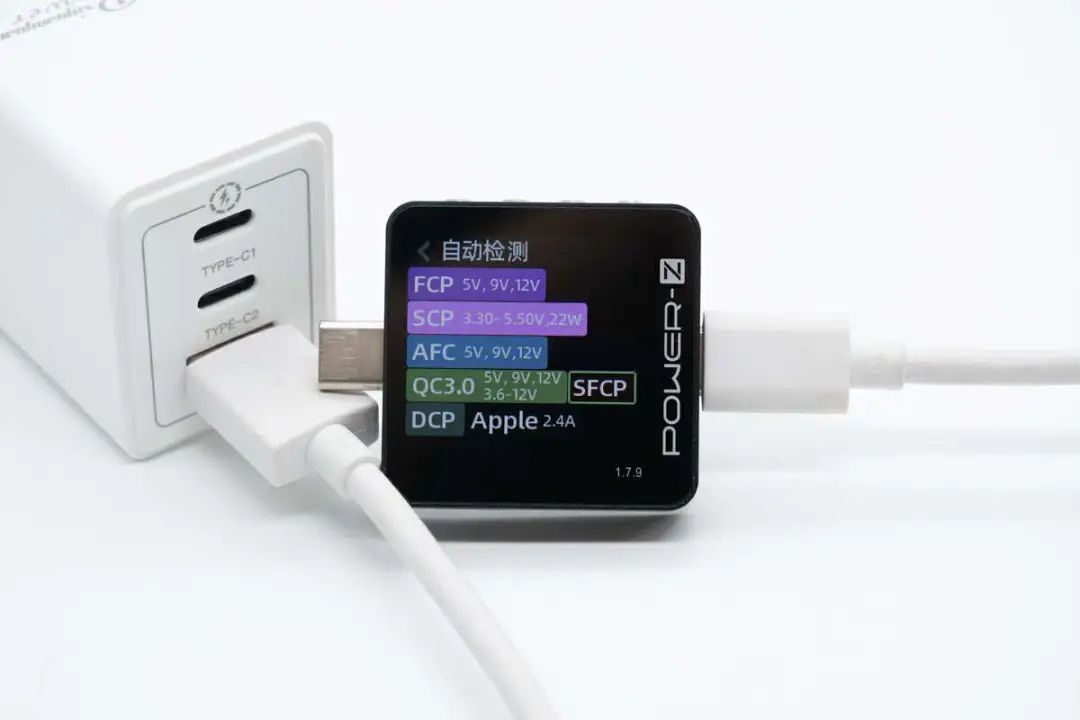

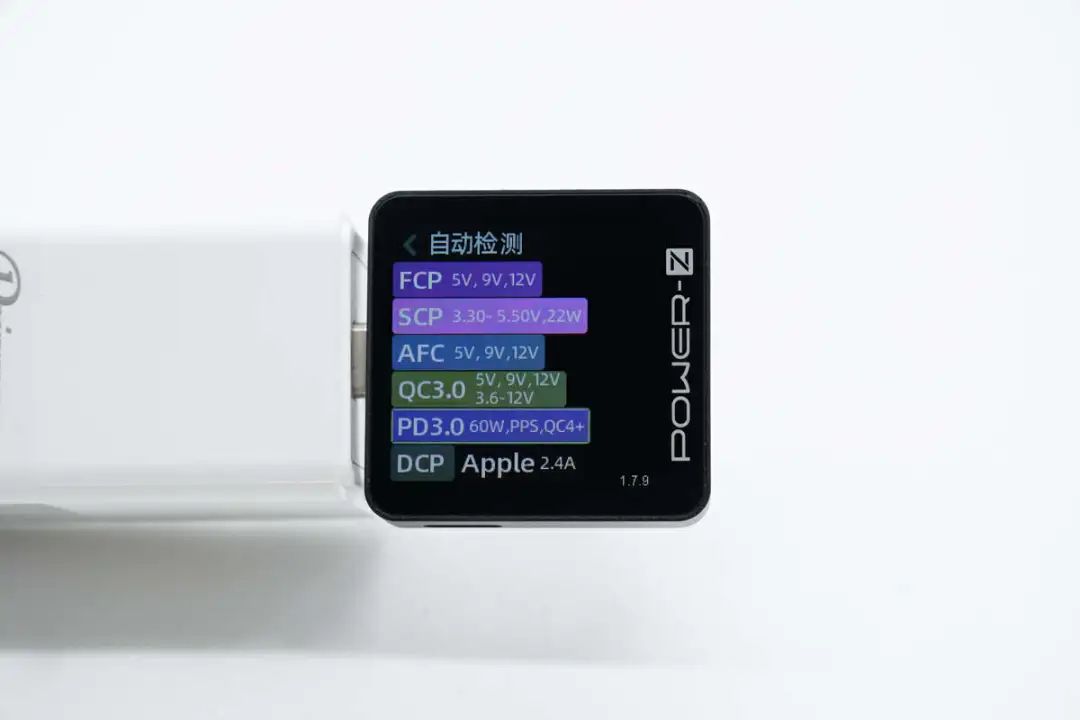

最后测得USB-A口支持FCP、SCP、AFC、QC3.0、SFCP、DCP、Apple 2.4A充电协议 。
喜源源65W氮化镓充电器拆解
看完了这款充电器的外观和测试，下面我们就举行拆解，看看内部的计划设计 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/b0bf5962f24c7a0493ae333073e808ee.jpg)

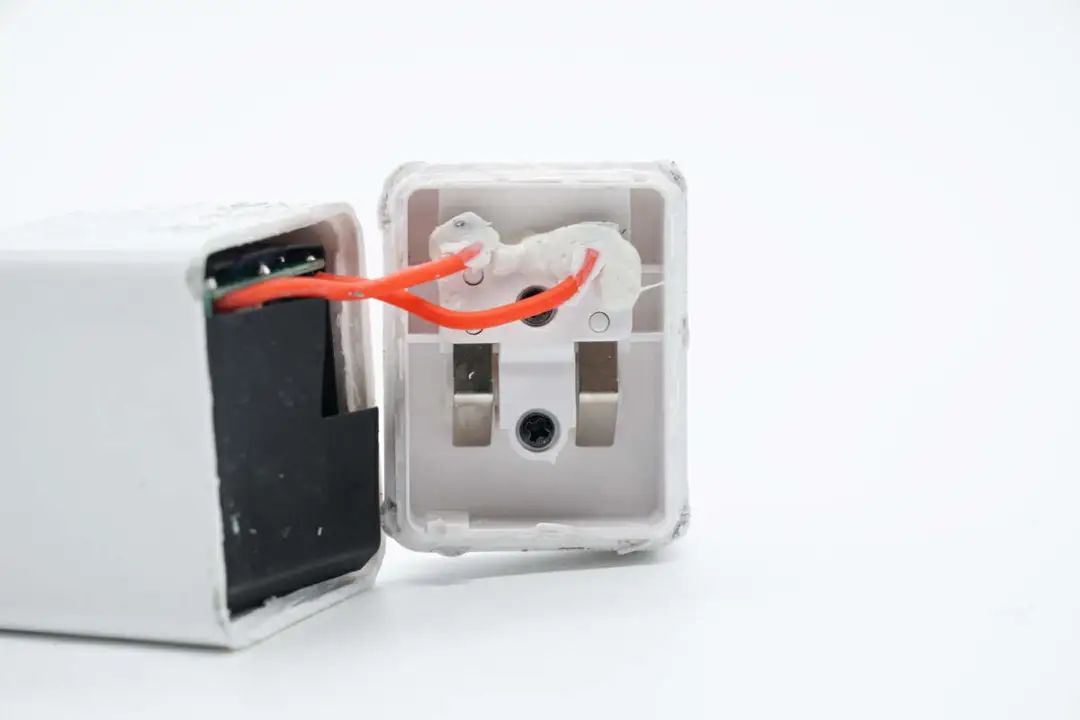

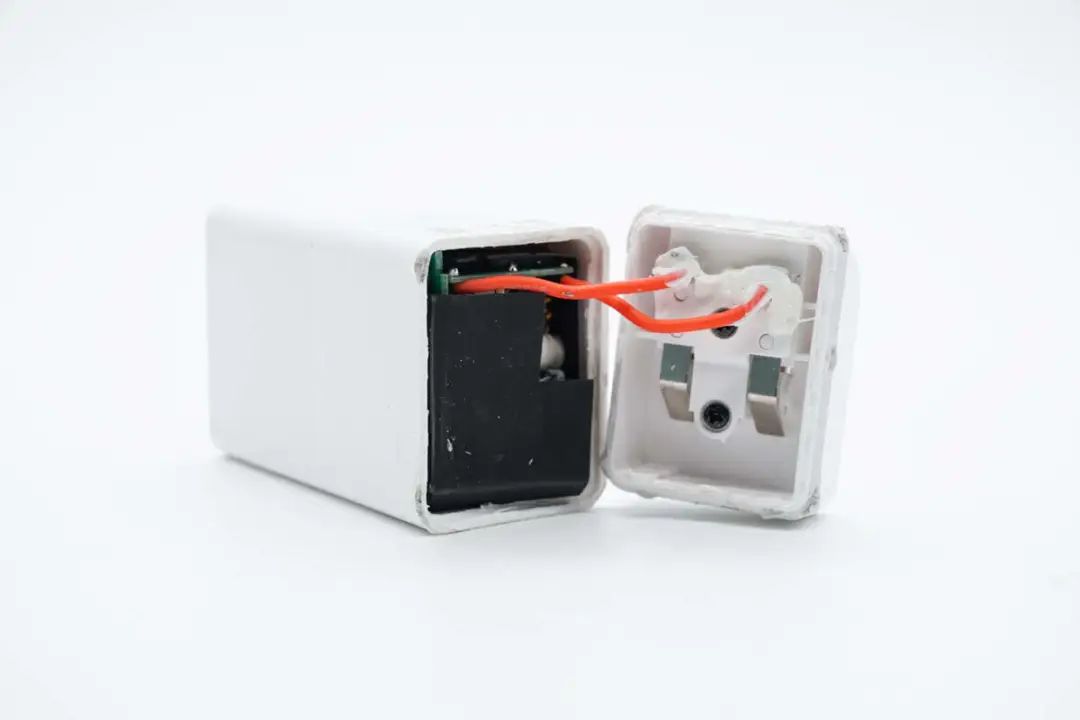

首先沿壳体接缝拆开充电器外壳，折叠插脚与PCBA� ？橥ü枷吆附优� 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/aaa1081ca6f7a58549a861ee65976b9a.jpg)

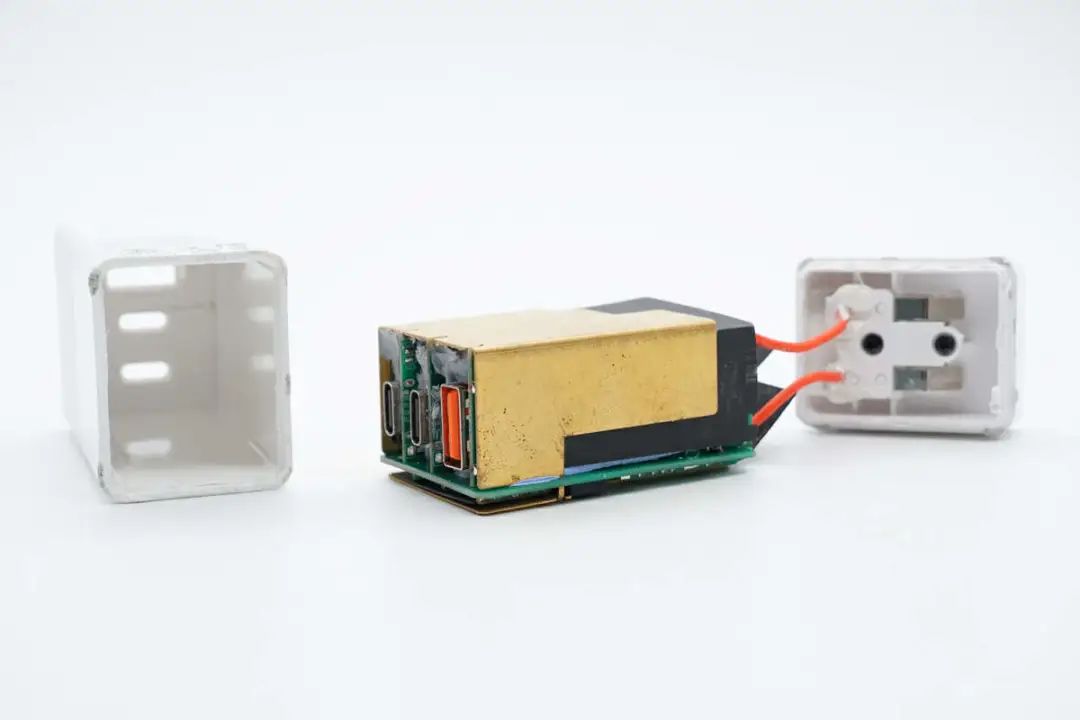

导线焊点涂胶加固 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/e22d7b5cb202c37acf360e7936344d01.jpg)
抽出内部PCBA� ？�，笼罩铜片散热，并接纳麦拉片绝缘 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/8dfc147b63d9ec05b46ffd2715633312.jpg)

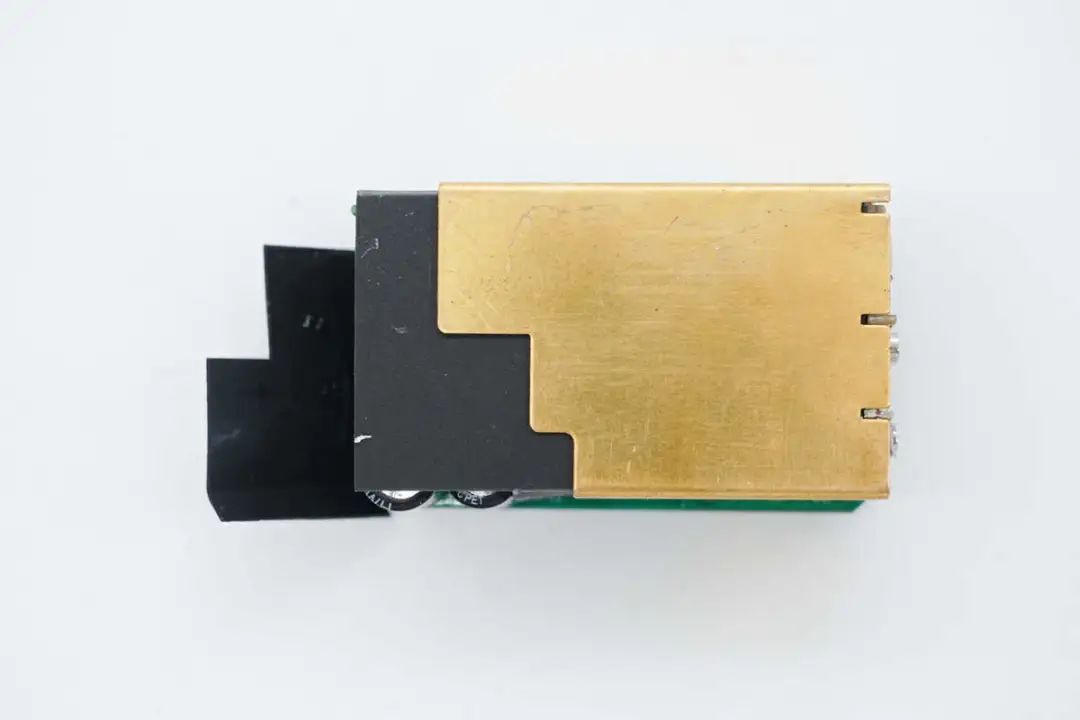

导线直接焊接到PCBA� ？樯瞎┑� 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/9cb59c34a5c268099506d1245a21a2b2.jpg)
PCBA� ？楸宦罄� 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/98d6d1263bd4424ed98eeebb27096484.jpg)

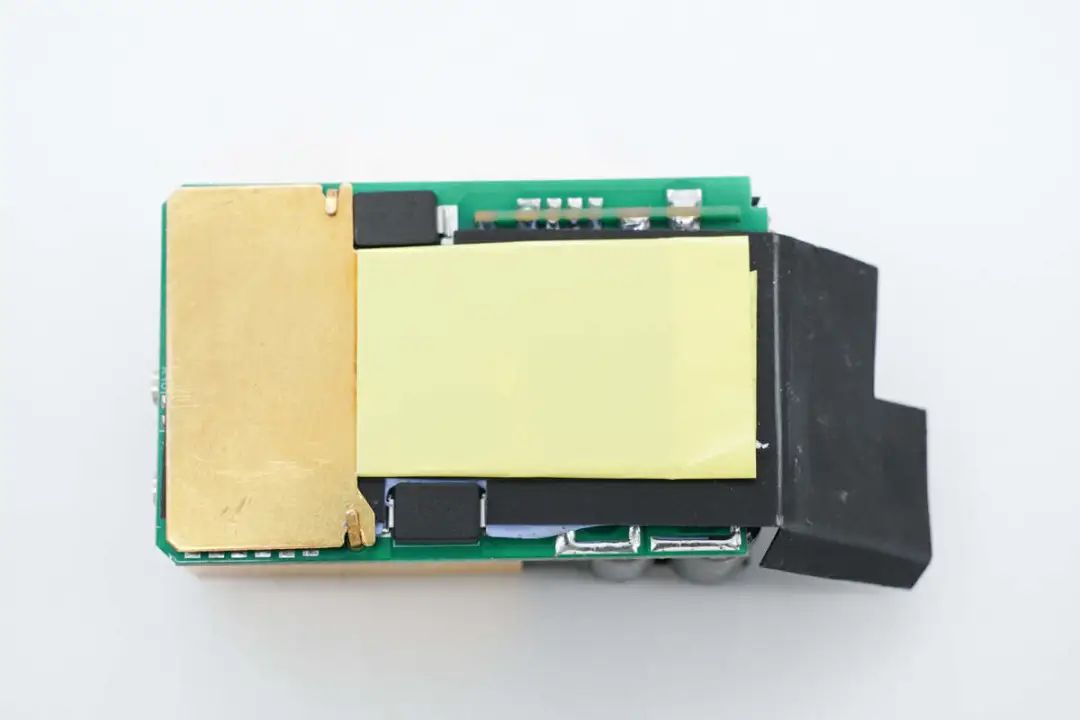

背面的铜片纠葛胶带绝缘 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/f7f63920ece0872502c81a2b55709c79.jpg)

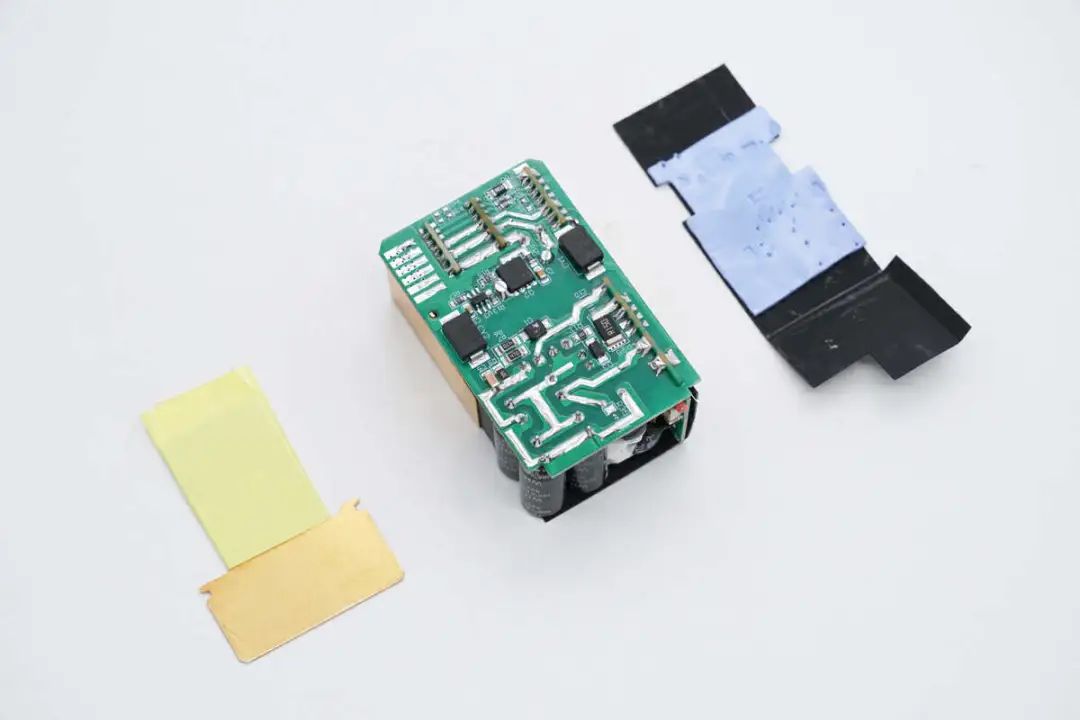

背面散热铜片通过麦拉片绝缘，在PCB上粘贴导热垫 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/680cfbc89ee6eaef0908daa562216667.jpg)

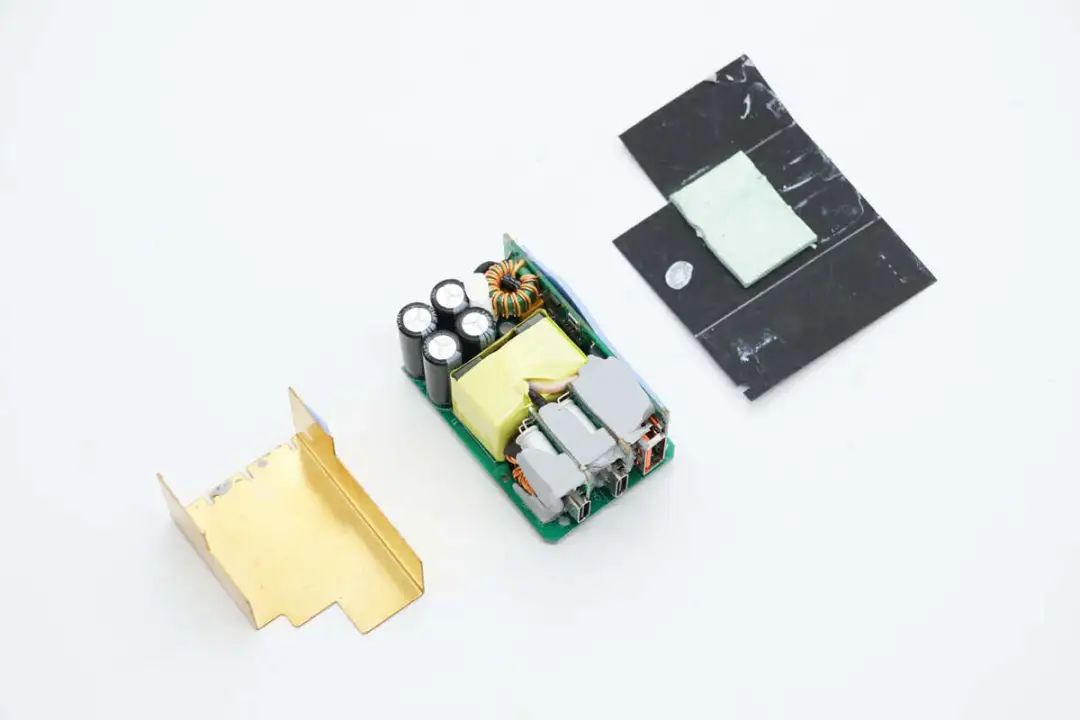

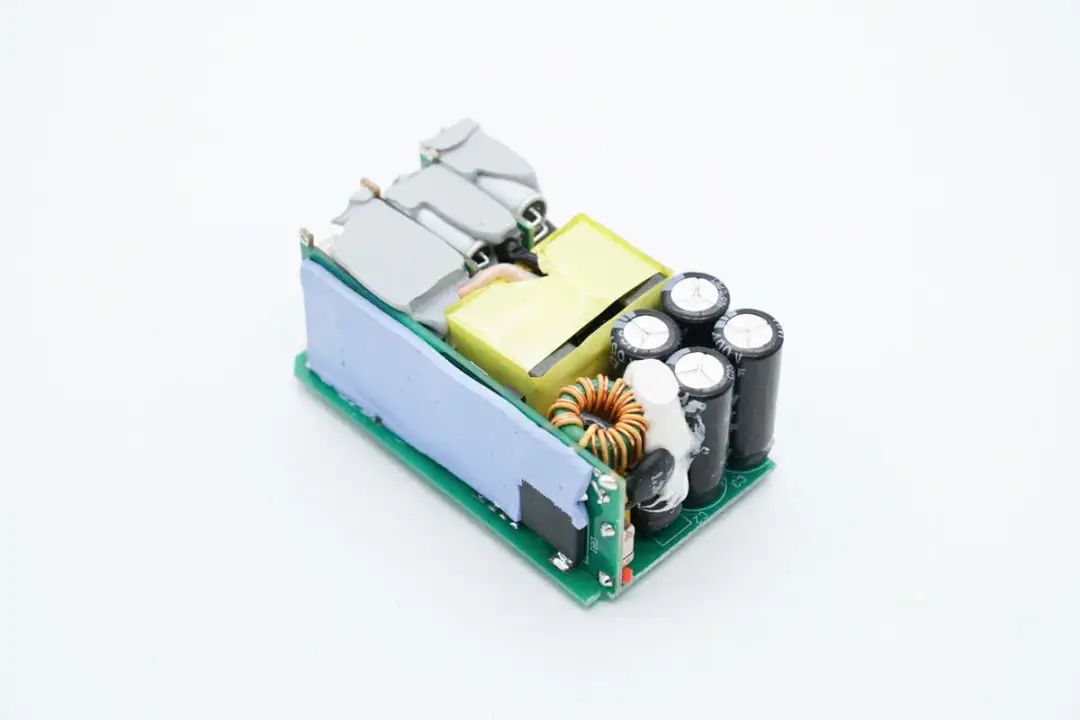

正面散热片也通过麦拉片绝缘，对应变压器位置粘贴导热垫，输出降压电路涂有导热胶 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/3f7b57f14ebf5890e3e009a9b0fdeec3.jpg)
在PCBA� ？椴嗝嬉舱程既鹊孀手⑷� 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/b5dfb5e77110bc07e9b72edbcc5402bb.jpg)

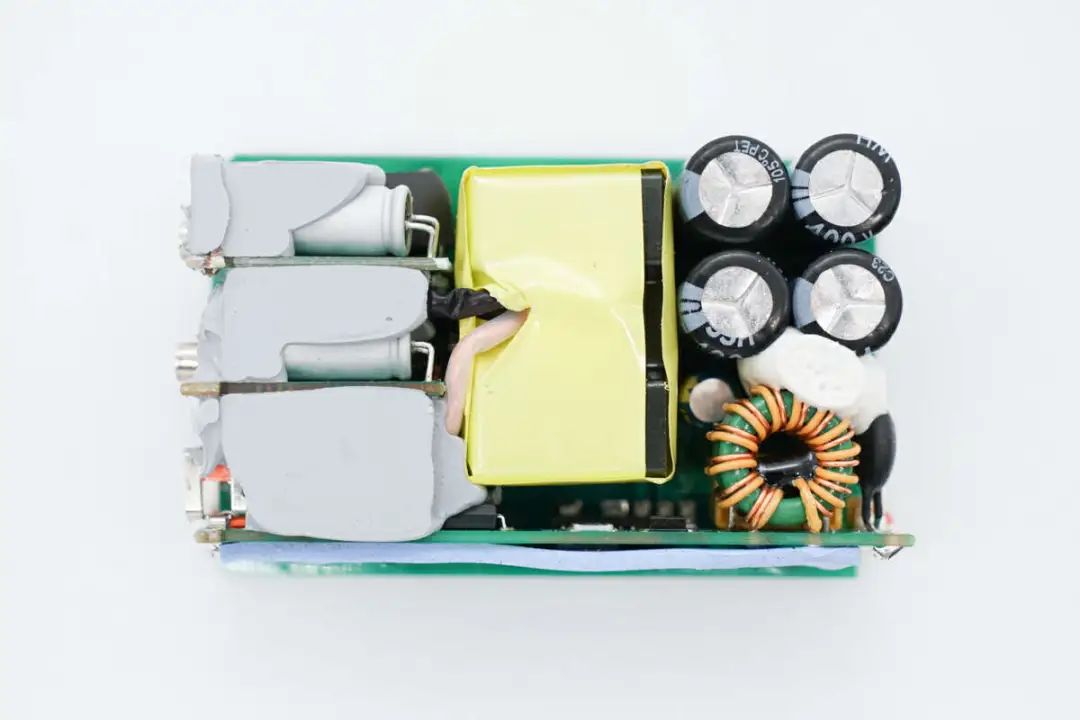

PCBA� ？檎嬉焕�，左侧为输出二次降压电路，中心为变压器，右侧为输入EMI电路和高压滤波电容，侧面焊接一块小板毗连首次级 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/2a0bad4b68a64c9d3a67fbe554ceddba.jpg)

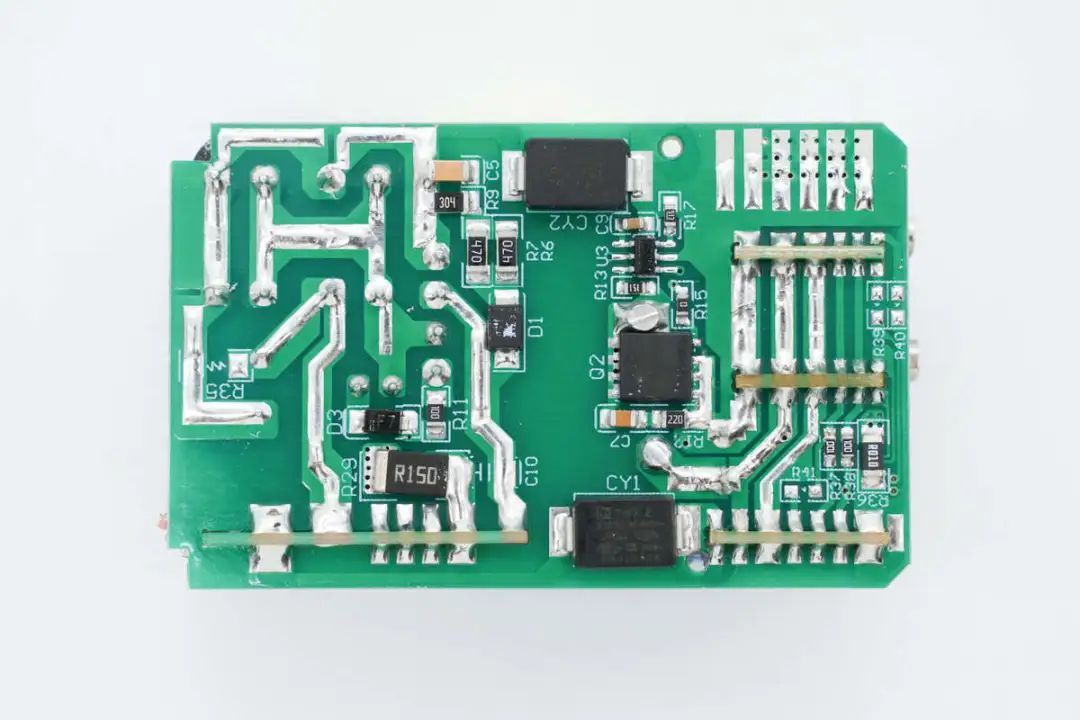

PCBA� ？楸趁婧附油秸骺刂破骱屯秸鞴�，上下焊接两颗贴片Y电容 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/3cf7defafc9e3fb2ecceb85d4bb3bc75.jpg)

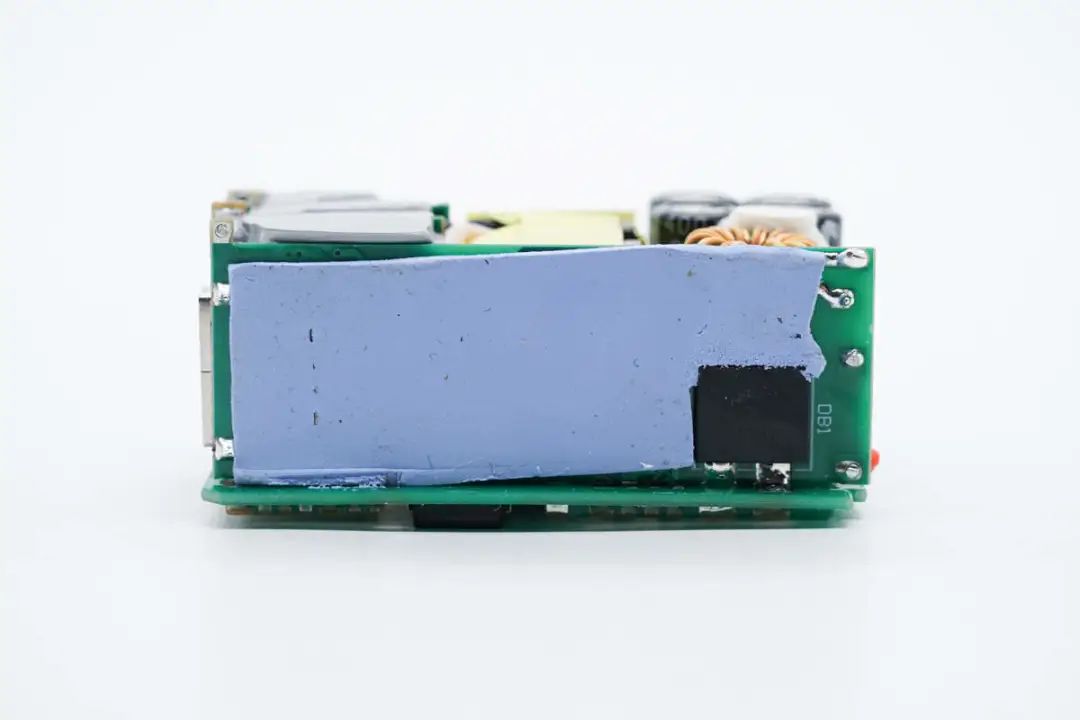

侧面小板粘贴导热垫散热 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/4dac603f771e2f1df0d423475bdf1975.jpg)

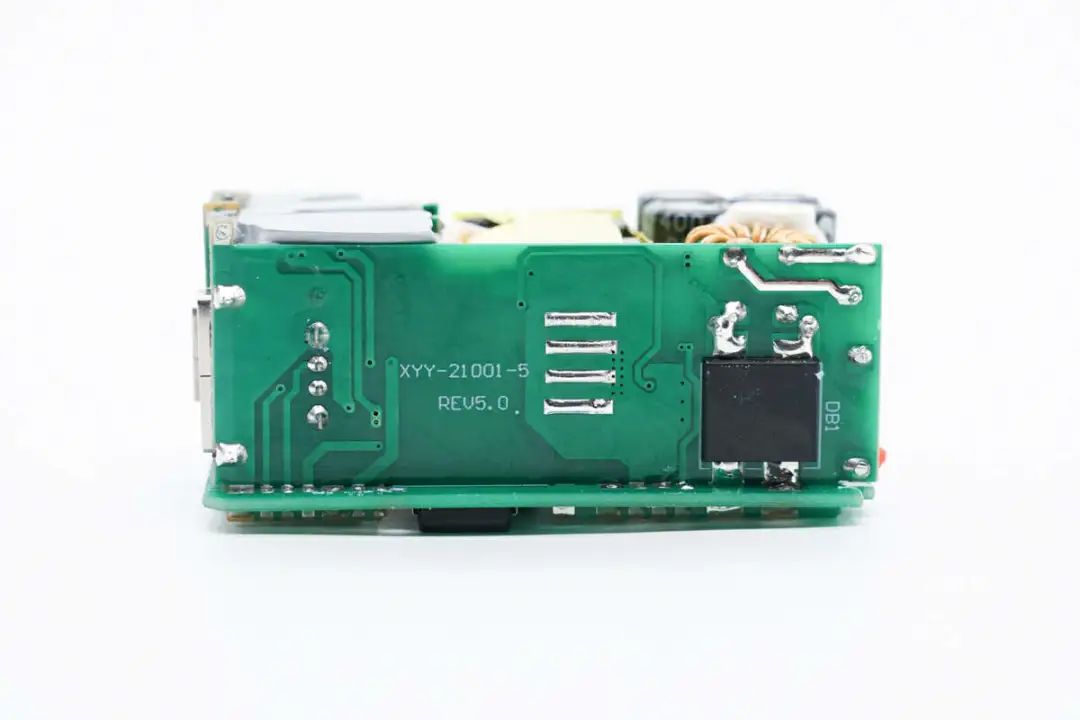

在小板侧面焊接一颗整流桥 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/217d8dd16de7b12c3304632f534c6375.jpg)

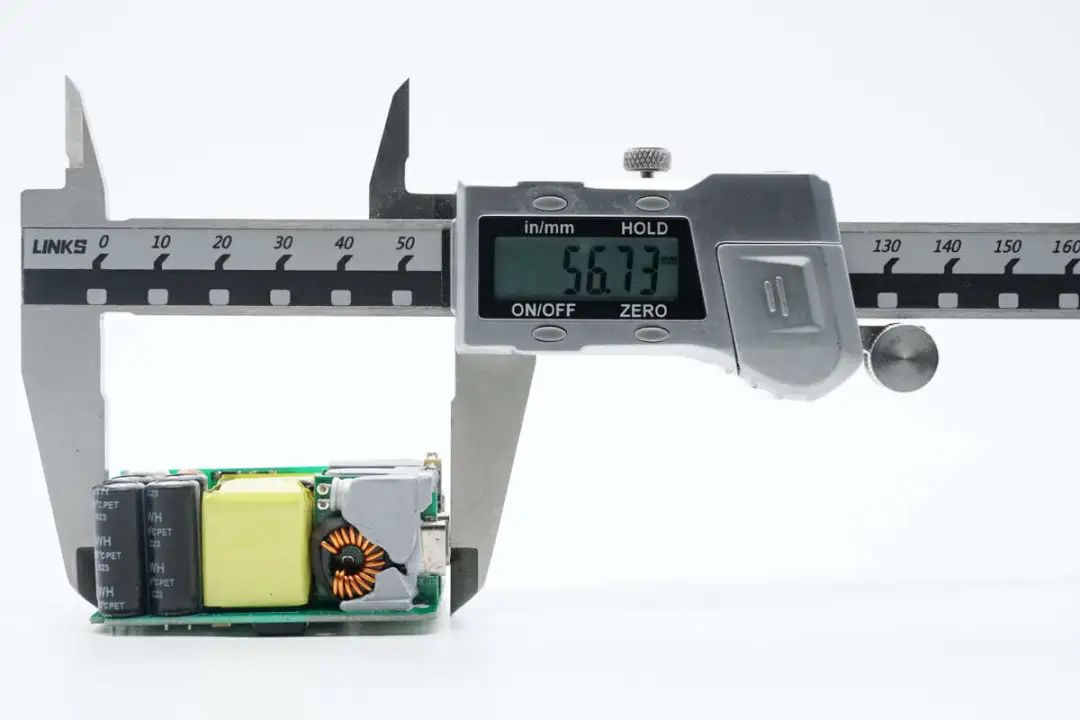

使用游标卡尺测得PCBA� ？槌ざ仍嘉�56.7mm 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/ebf741998eab29025b9bc1a0314b4404.jpg)

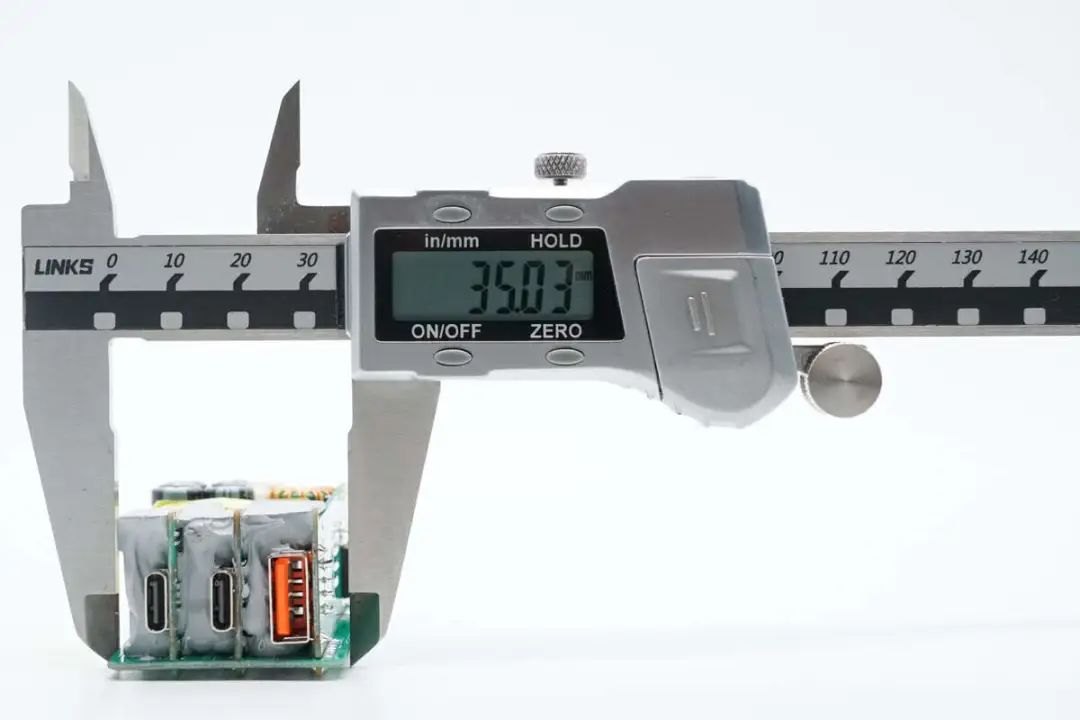

PCBA� ？榭矶仍嘉�35mm 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/9cd05c9dc73df4a25da5f3036aaf2b26.jpg)

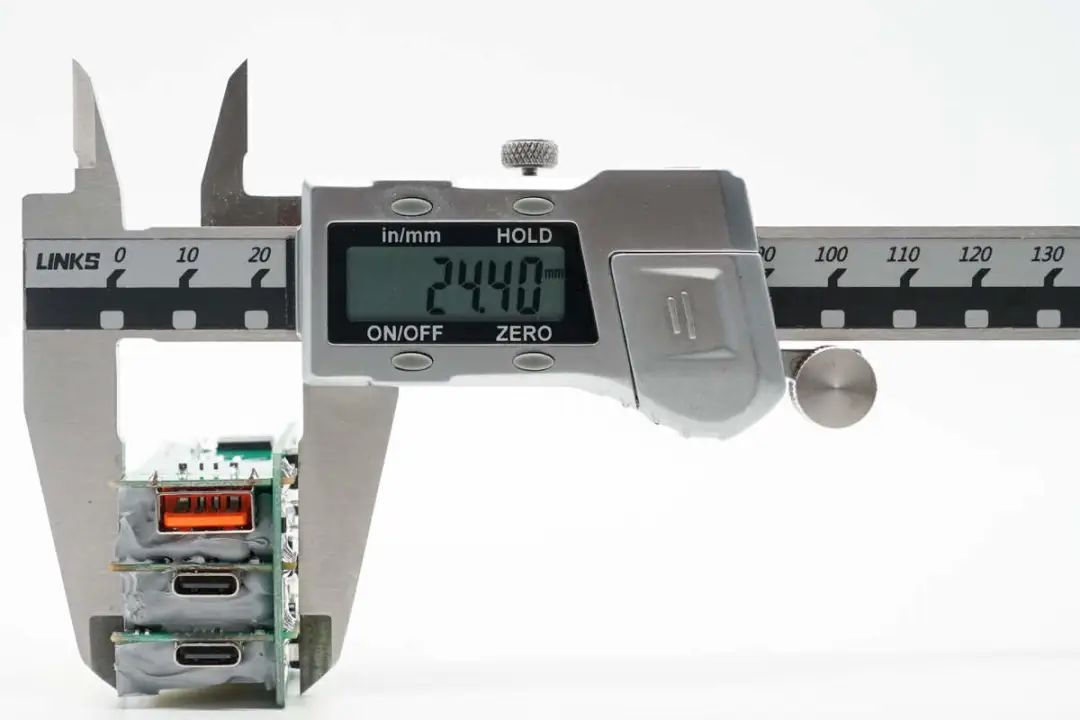

PCBA� ？楹穸仍嘉�24.4mm 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/7b2540ab67d1aa0e9065e5b2696ae6b8.jpg)

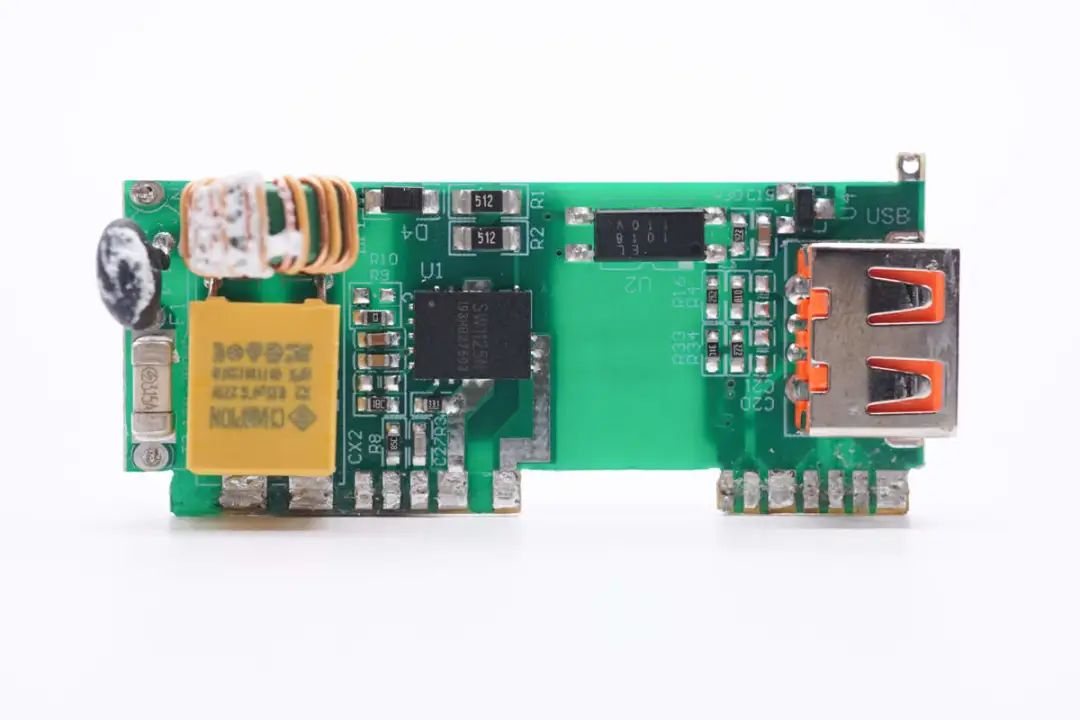

侧面小板正面焊接包管丝，NTC热敏电阻，共模电感，安规X2电容 。氮化镓合封芯片，反响光耦和USB-A接口 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/7b3775822536366cfb7cd48031f8dad7.jpg)

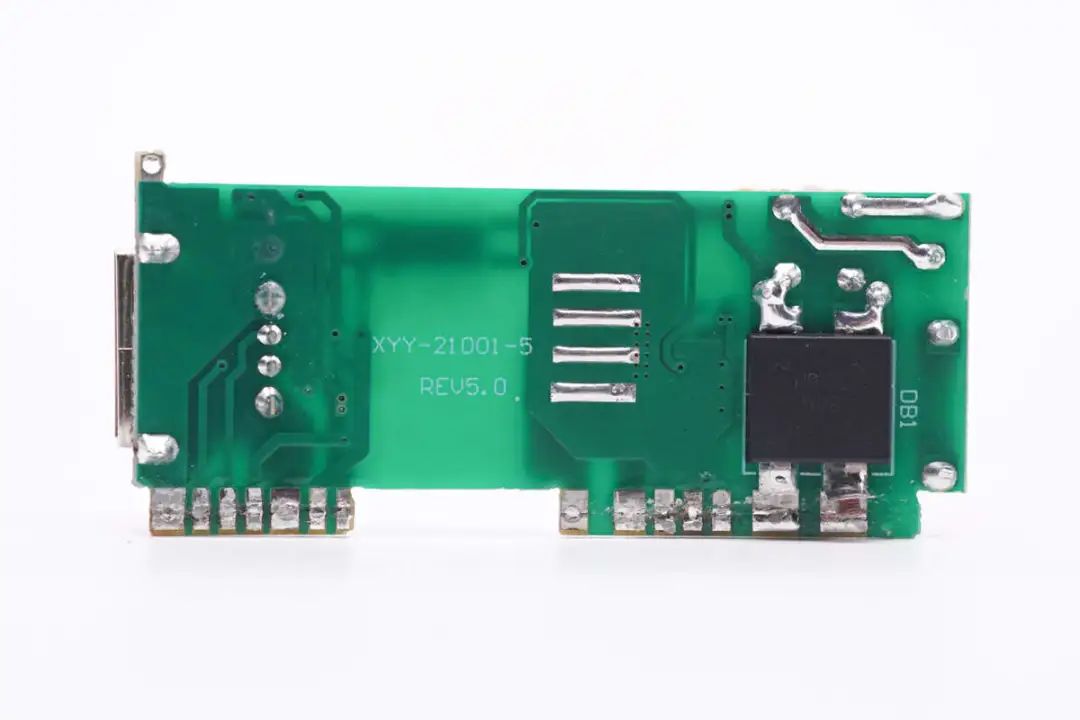

侧面小板背面焊接一颗整流桥，对应氮化镓合封芯片背面露铜加锡散热 。
通过对PCBA� ？榈氖硬旆⒚�，这款65W氮化镓充电器接纳反激开关电源设计，搭配同步整流，牢靠电压输出 。输出接纳两路自力的同步降压电路，实现三口快充输出以及功率自动分派功效 。下面我们就从输入端最先相识整个充电器的设计和用料 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/adf794ded0f65460ea0ba11eb4b7a96b.jpg)

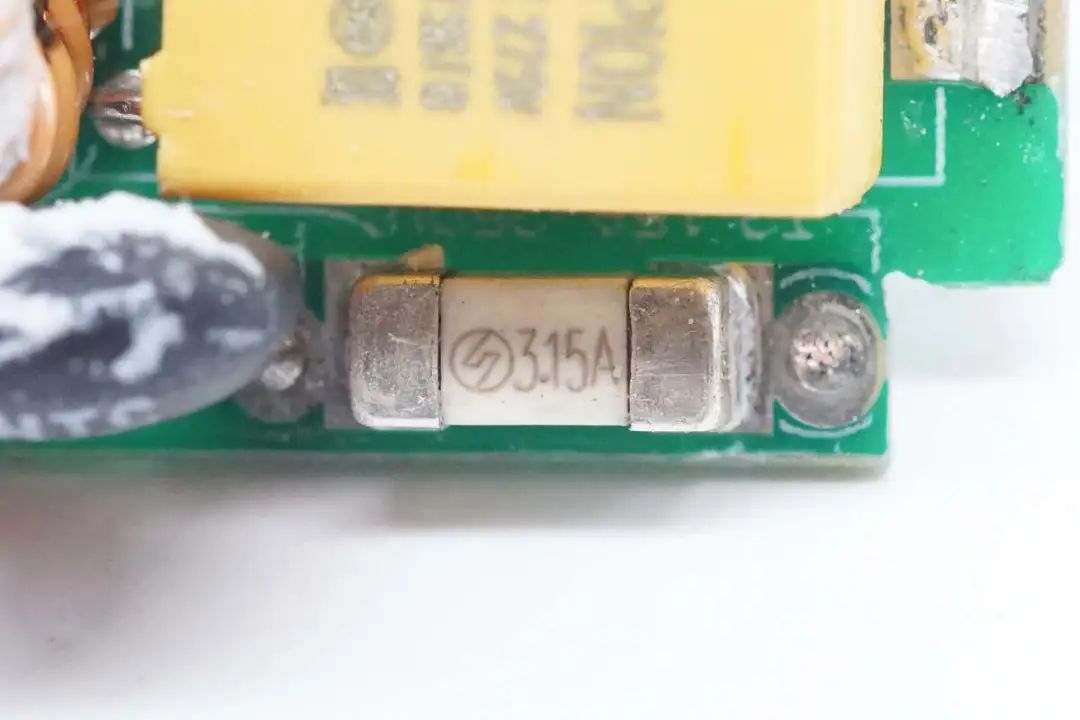

输入端延时包管丝规格为3.15A，贴片焊接 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/6703ebd8fa6b4742eb7f4674cfc69395.jpg)

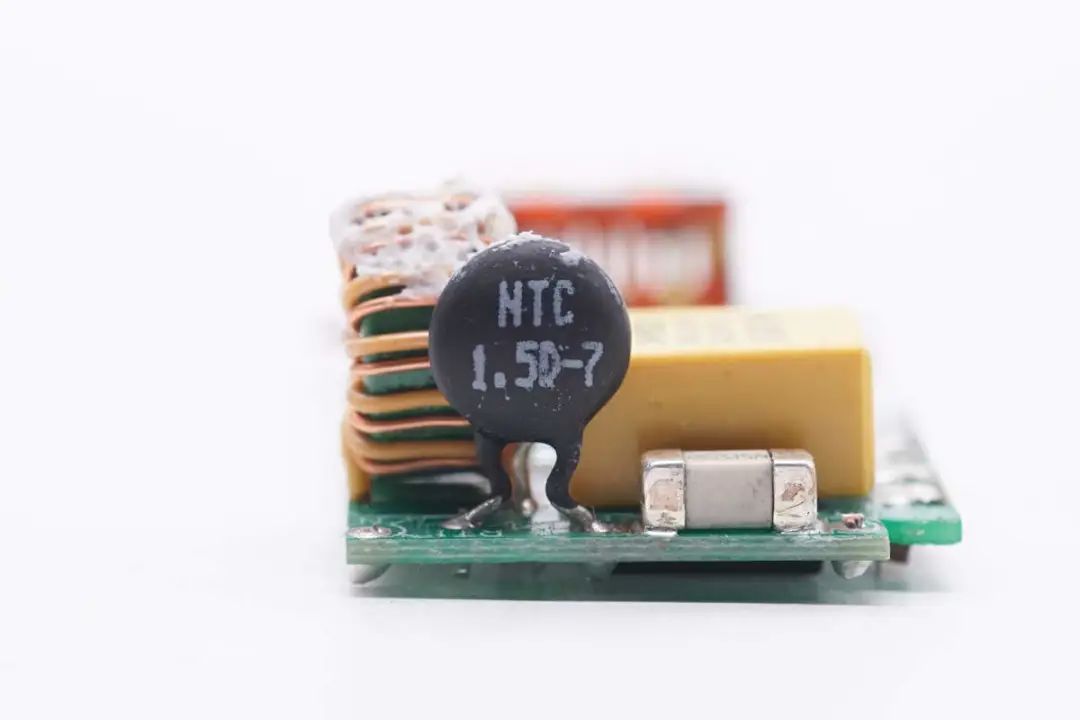

NTC热敏电阻丝印1.5D-7 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/eb174565872017fbaee44612e13f1b54.jpg)

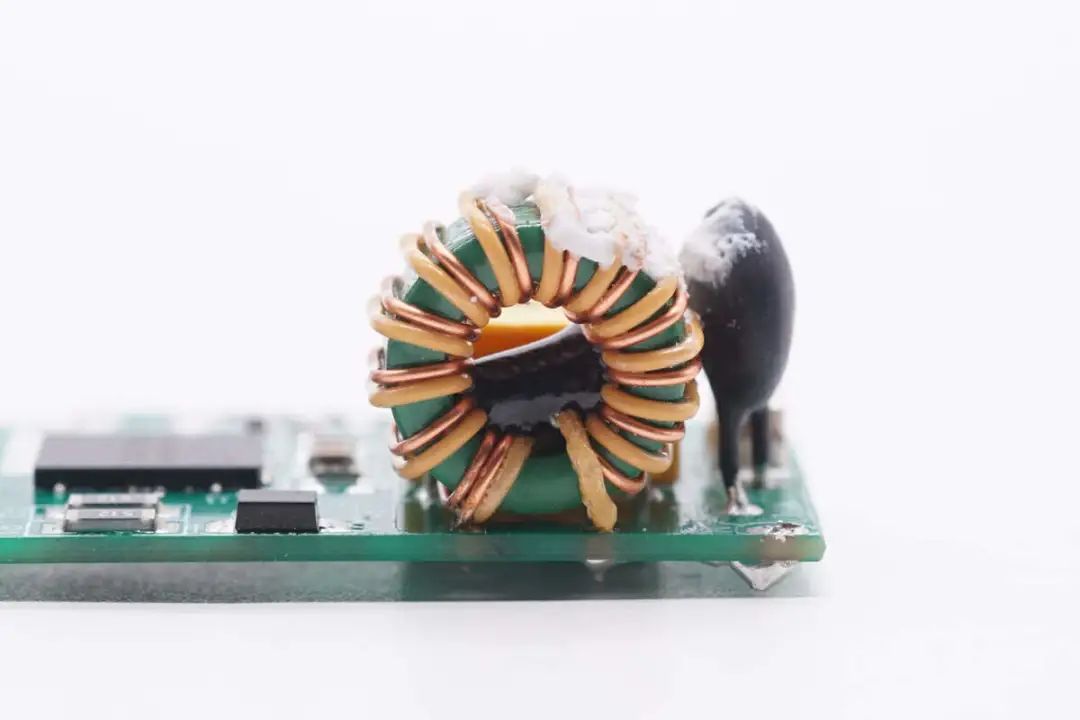

共模电感接纳漆包线和绝缘线绕制 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/6017c76c580a8005f6b15db6dd775c63.jpg)

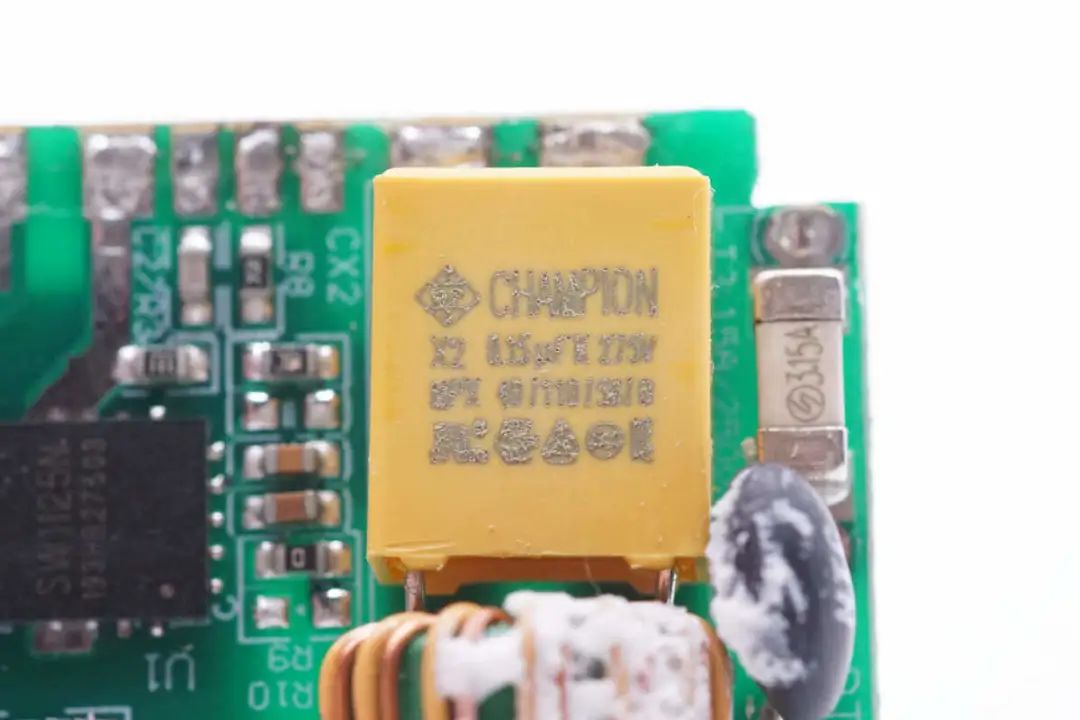

安规X2电容来自CHAMPION全鹏电子，规格为0.15μF 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/73f3a6c676b0ed75072879507a936ccd.jpg)

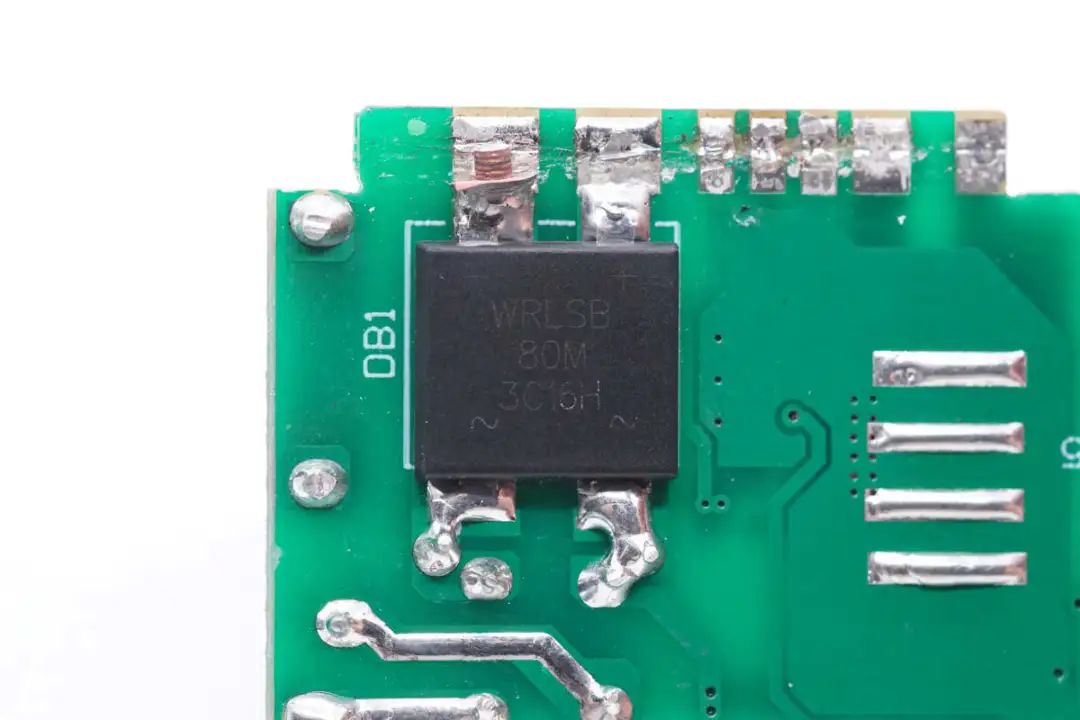

小板背面焊接一颗整流桥，来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，较量平滑的关断特征，可以降低二极管结电容抵达很是少的谐波振荡爆发的效果 。选用的LSB封装，拥有优异的散热特征，资助中大瓦数适配器提升可靠性，单颗可做60W+ 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/491318fdc8bc80e34ba5708b72eac6e8.jpg)

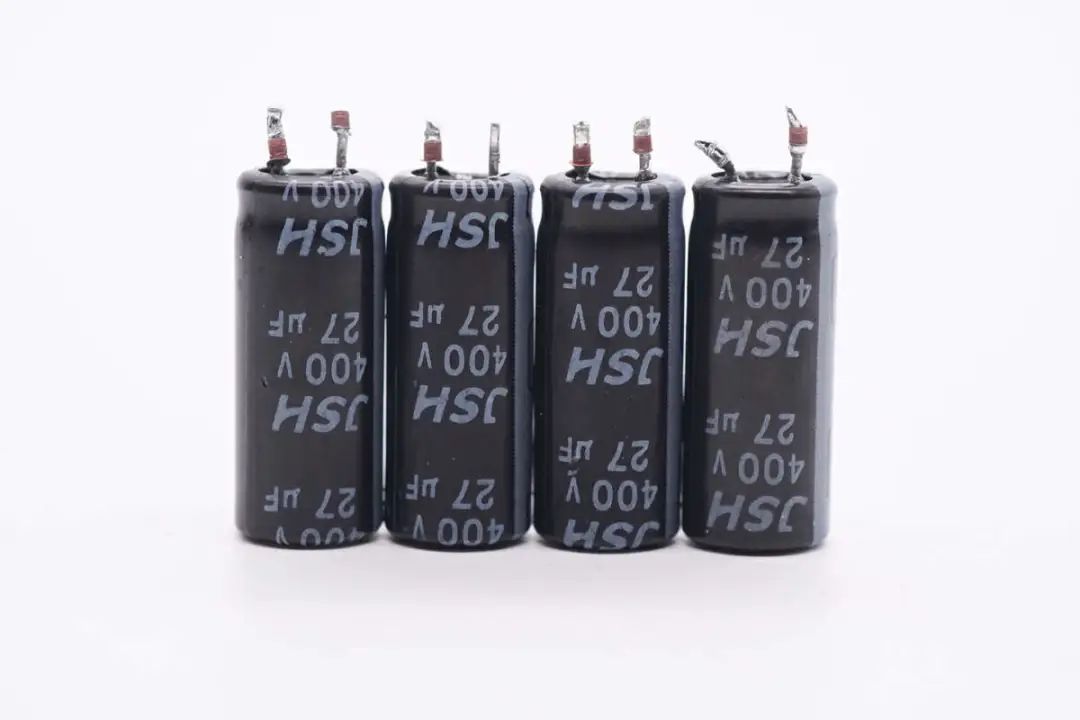

高压滤波电容来自JSH万京源，规格为400V 27μF 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/bdc4c8e0317801b18913deb7e0eba8a0.jpg)

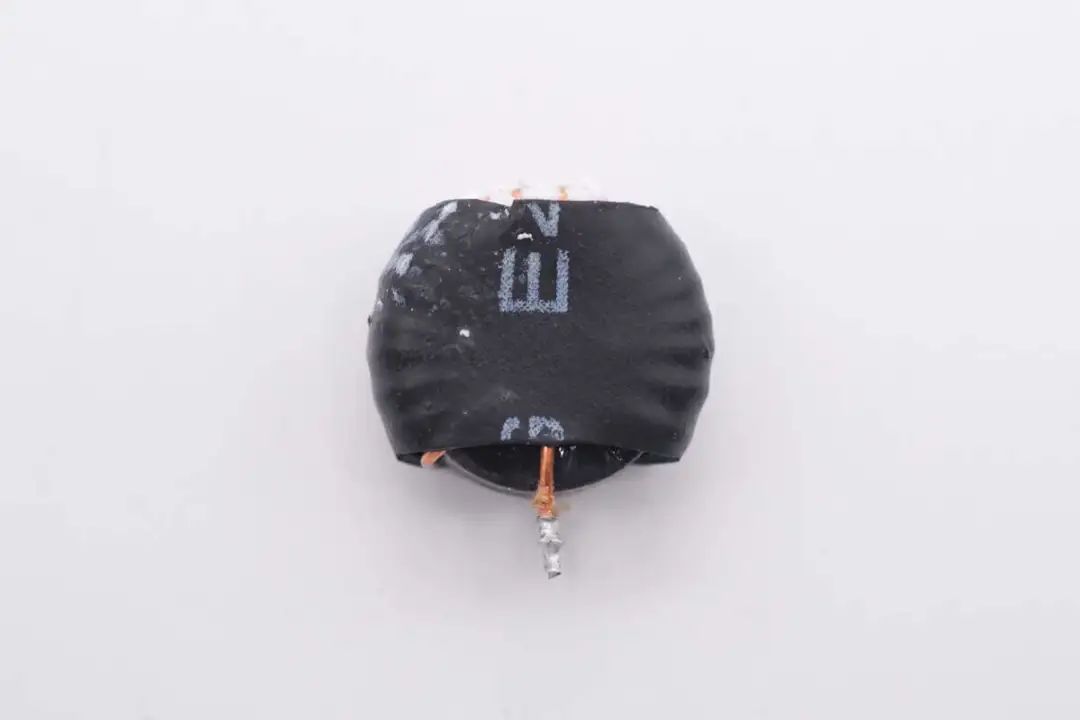

差模电感接纳磁围绕制，外衣热缩管绝缘 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/94316e3d3105955d9043e4a401977eb1.jpg)

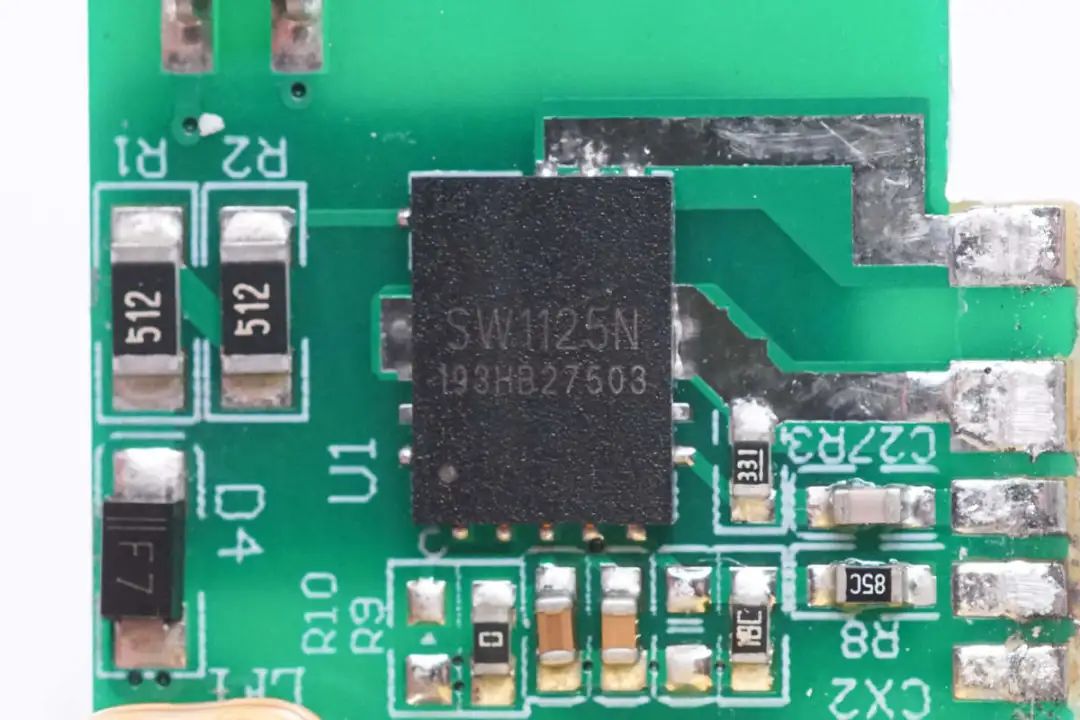

充电器内置智融SW1125合封氮化镓芯片，这是一颗集成650V耐压，260mΩ导阻氮化镓开关管的高频准谐振反激变换器，芯片内部集成了700V高压启动电路，线电压掉电检测和X电容放电功效 。
SW1125运行在带谷底锁定的谷底开启模式，降低开关消耗，并集成频率颤抖功效优化EMI性能 。芯片支持突发模式，当负载降低时自动进入突发模式优化轻载效率，空载待机功耗低于50mW，知足六级能耗要求 。
SW1125支持7-90V超宽规模供电，支持最高300KHz开关频率，接纳散热增强的QFN6*8封装，可通过过孔导热来降低芯片温升，优化走线，简化散热设计 。芯片内置多重完善的�；すπ�，并支持外接NTC检测充电器温升，实现周全的�；ど杓� 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/10a7846c92b4a06e7e0c7695f8c111e4.png)

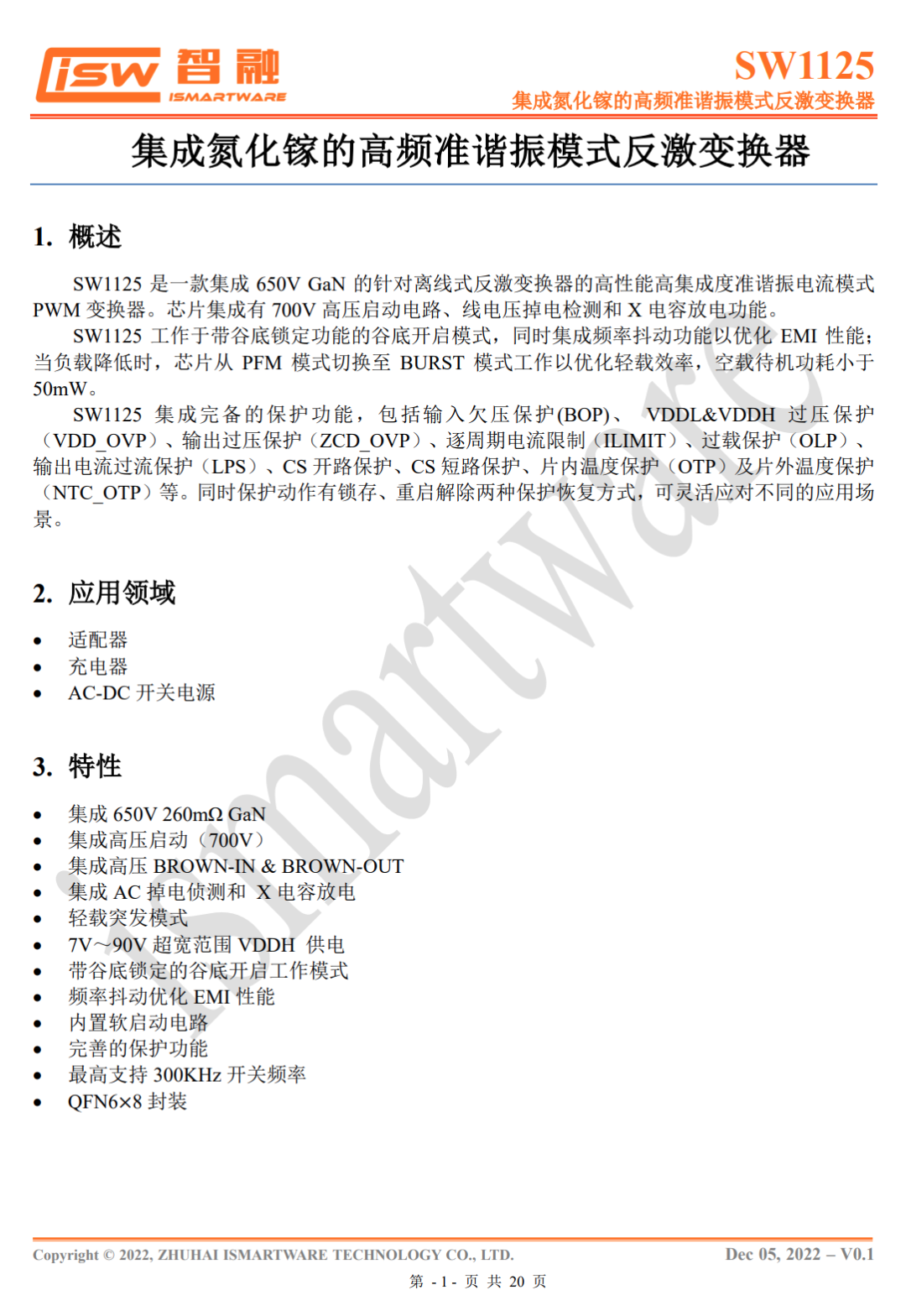

智融 SW1125 详细资料 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/2807fcb7b8ab0b1b86bf038da5081c19.jpg)

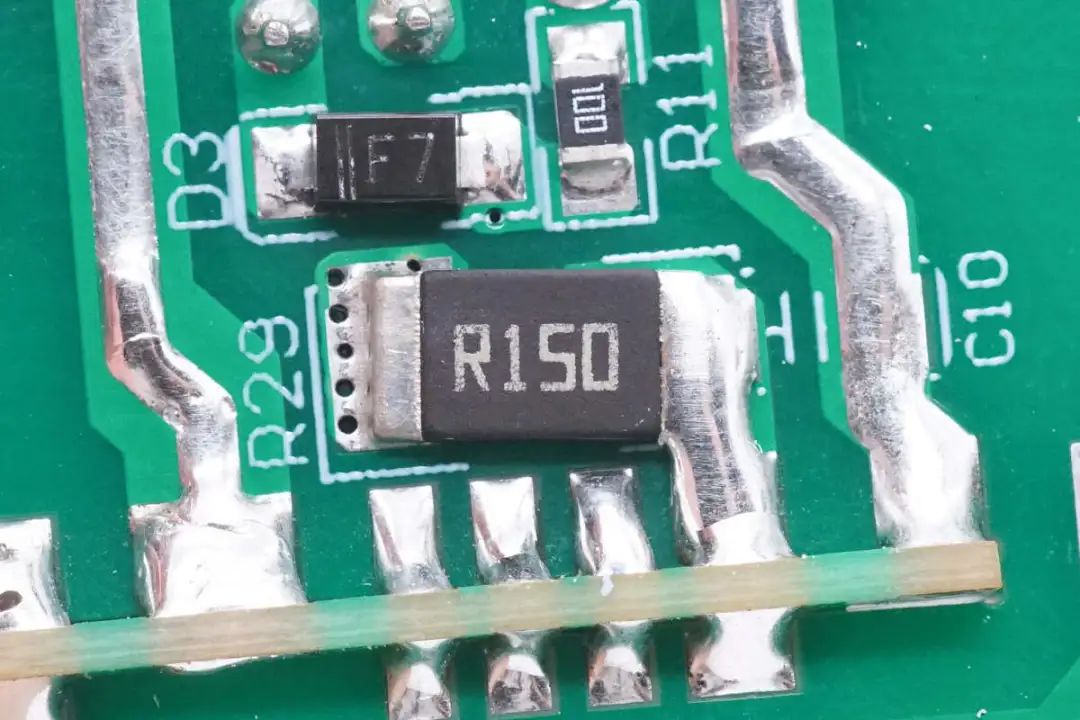

150mΩ取样电阻用于检测初级电流 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/52bd941e64b06268452c256a081120bd.jpg)

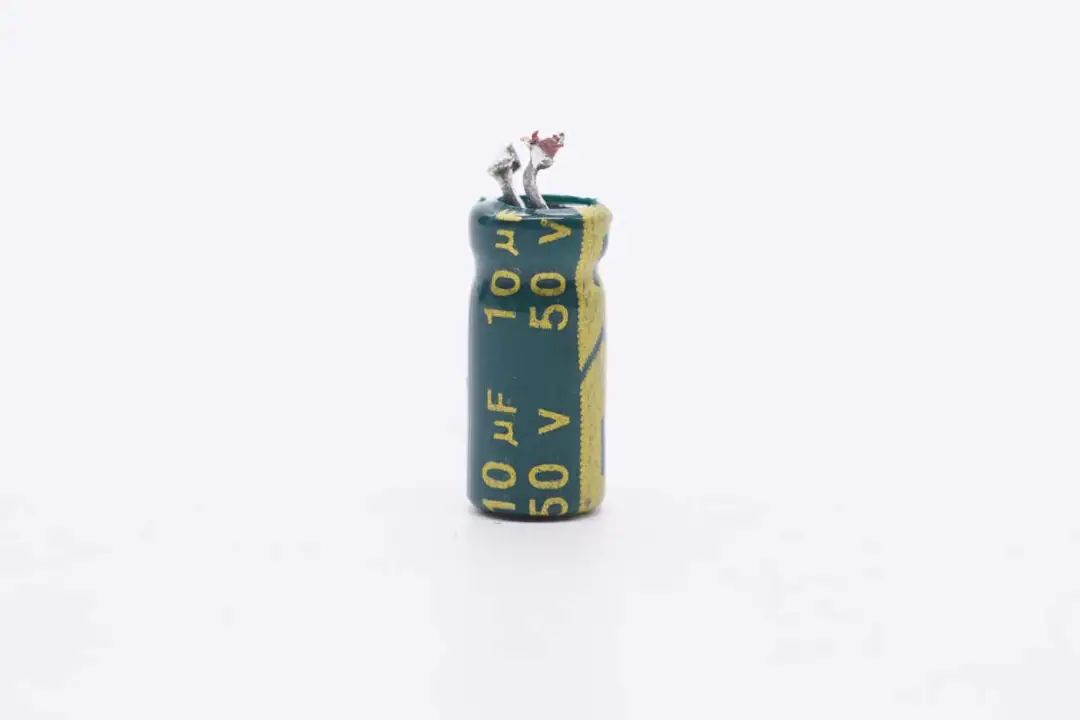

10μF 50V电解电容用于为氮化镓合封芯片供电 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/f3422177119ebecbd3bf53ea9b14acba.jpg)

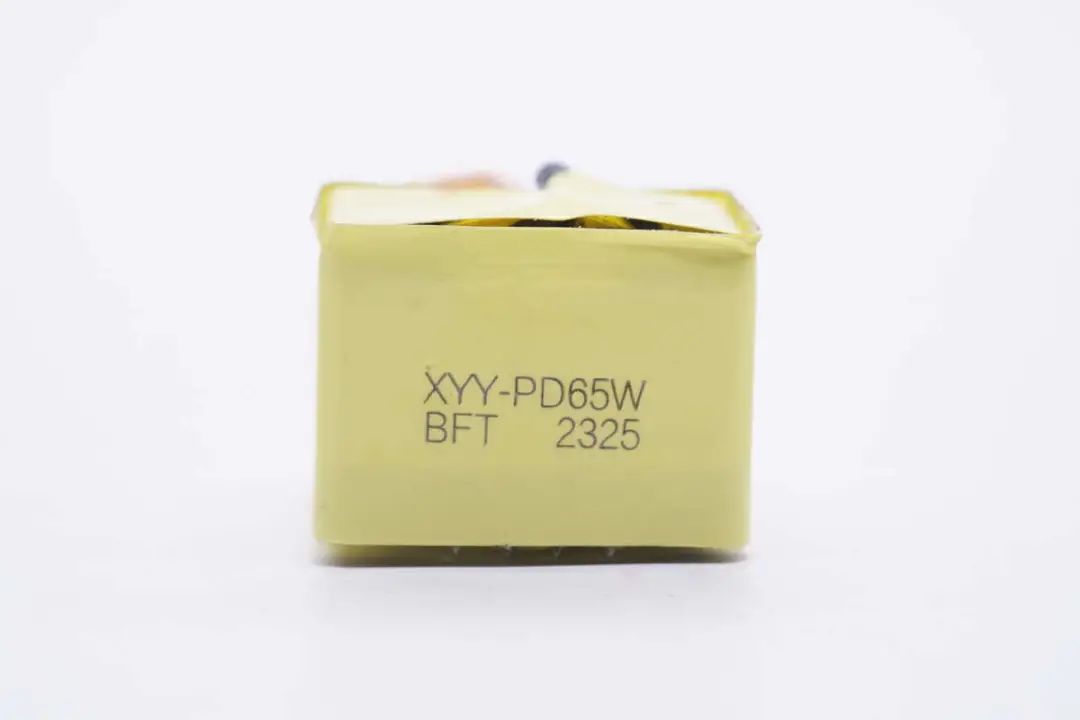

变压器标注XYY-PD65W，体现来自喜源源，规格为65W 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/612353acf29633d650934657aa8f4b1a.jpg)

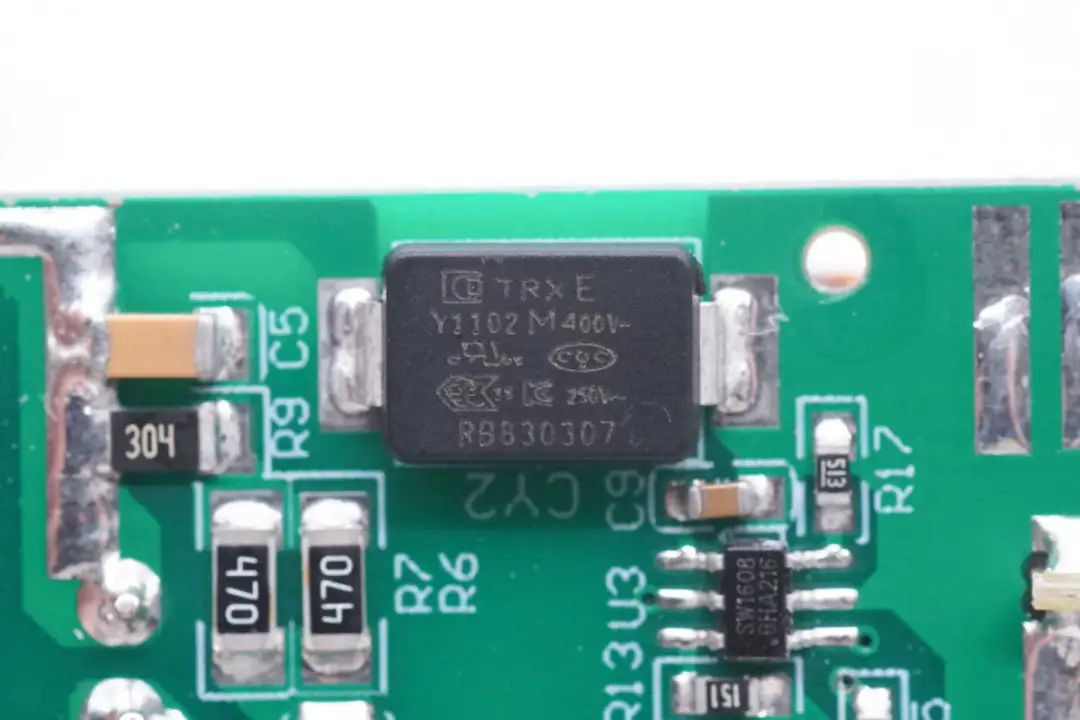

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，很是适合应用于氮化镓快充这类高密度电源产品中，料号为TMY1102M 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/9e1ea129fa35a25f0bbcfb0e97a452c6.jpg)

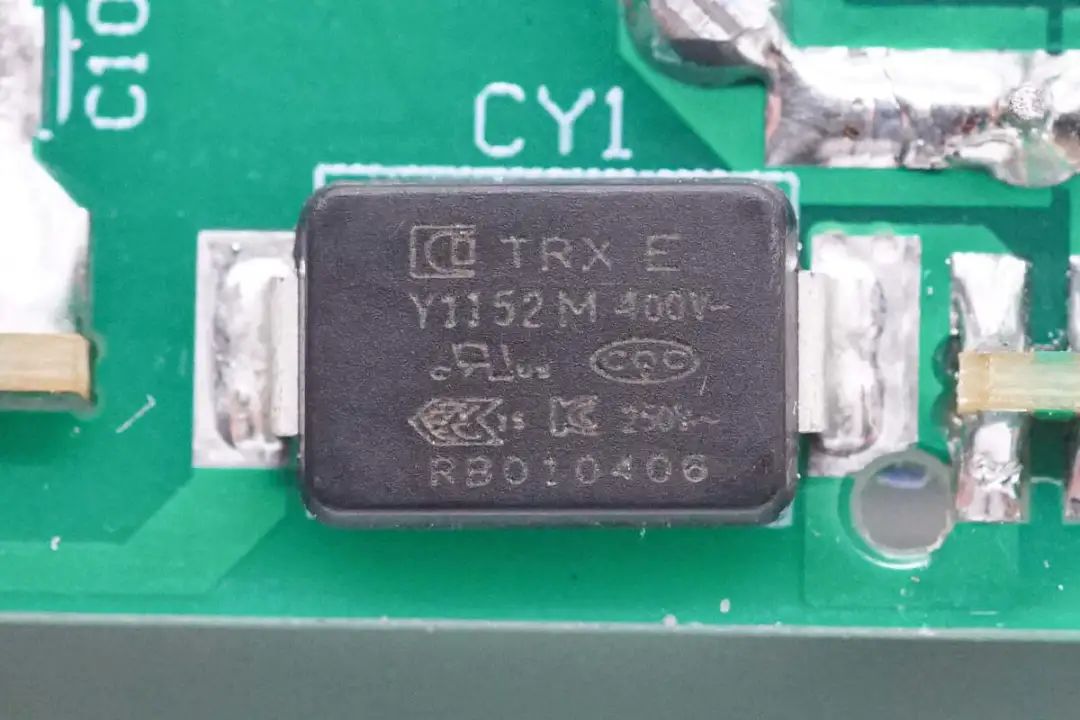

另一颗贴片Y电容料号为TMY1152M 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/bfec9b740f59f607f3133c81ecf339d8.jpg)

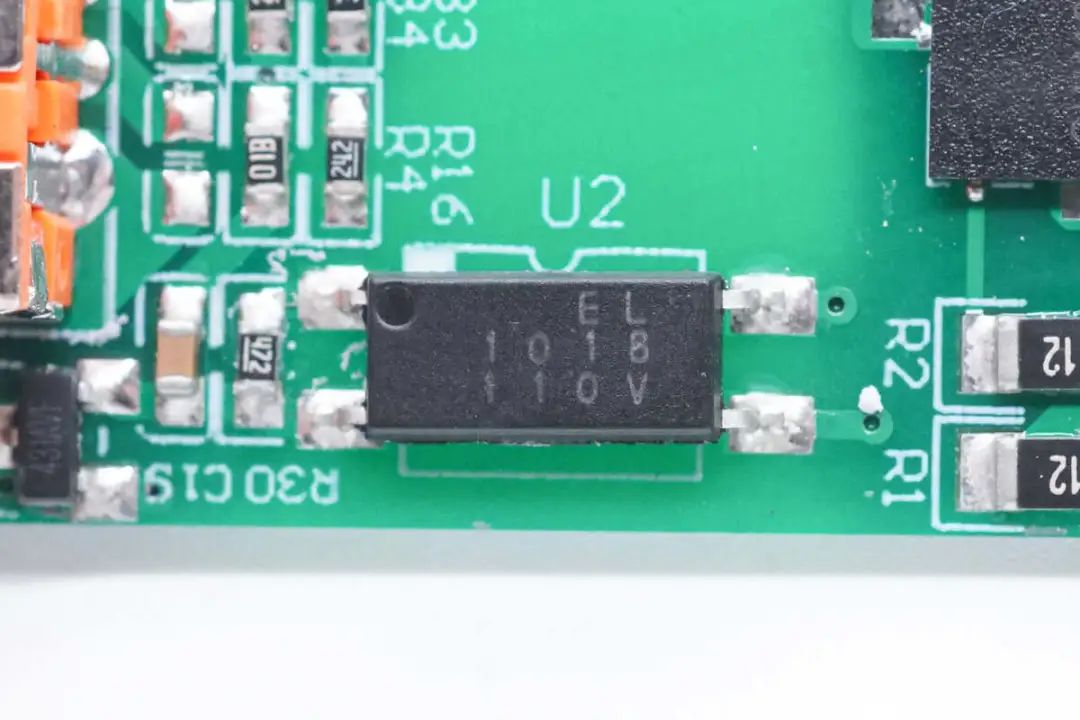

亿光 EL1018光耦用于输出电压反响 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/af4ef0bc1f8c436a632fbc64bcd09750.jpg)
同步整流控制器接纳智融SW1608，这是一款针对离线式反激变换器的副边同步整流管(MOSFET)驱动的高性能控制器，接纳SOT23-6封装，其支持6V或者9V VCC供电，并且VCC具有自供电功效，无需辅助绕组供电并支持宽输出电压规模， 配合 MOSFET 使用替换肖特基整流二极管，可以显著提高系统效率 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/1c577802e183863ce6f89abe56fb9fbf.jpg)
SW1608支持600KHz事情频率，并支持 High Side/Low Side 多种应用场景，支持 CCM/QR/DCM 多种事情模式 。别的其内部集成智能导通检测功效，可以有用避免 DCM 振铃引起的误导通；芯片还具有超低关断传输延迟时间和强下拉电流能力，可以显著降低整流管的电压应力 。
充电头网拆解相识到，智融科技SW1125/SW1106+SW1608氮化镓电源计划此前还被喜微100W 3C1A超高性价比氮化镓快充、钜海65W 2C1A氮化镓充电器、鸿达顺65W三USB-C口氮化镓充电器等产品接纳 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/f3ad69a29e053d8e04b79abacb6c7de1.jpg)

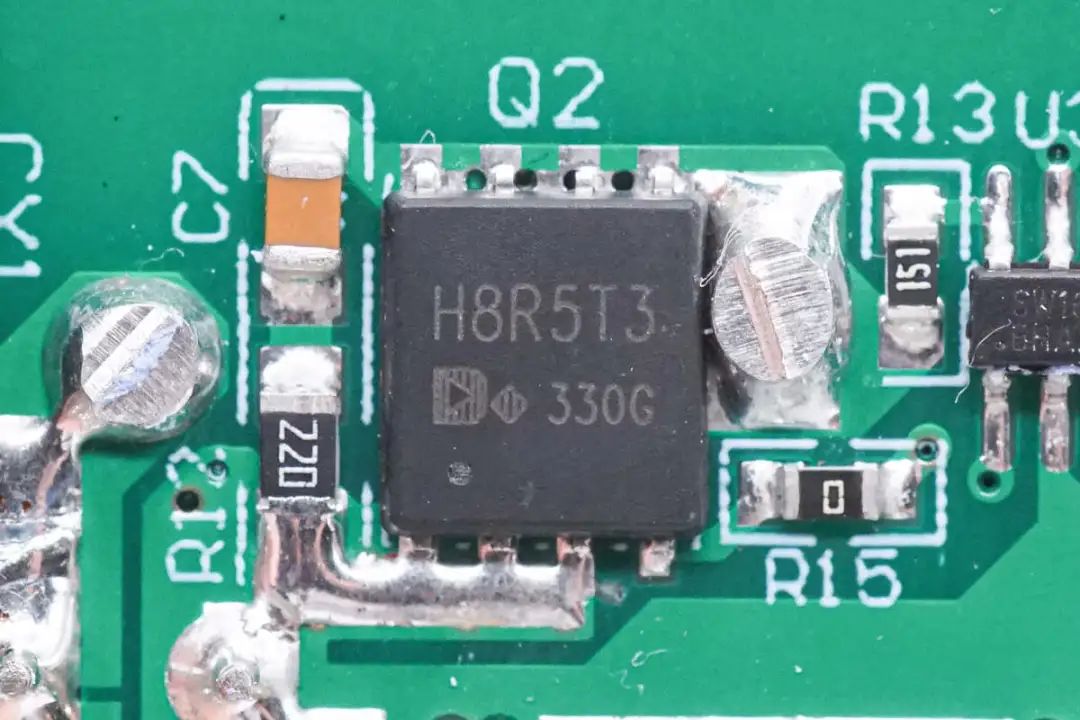

同步整流管丝印H8R5T3 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/27351fa8a60474f8ba3d4f27600f6904.jpg)

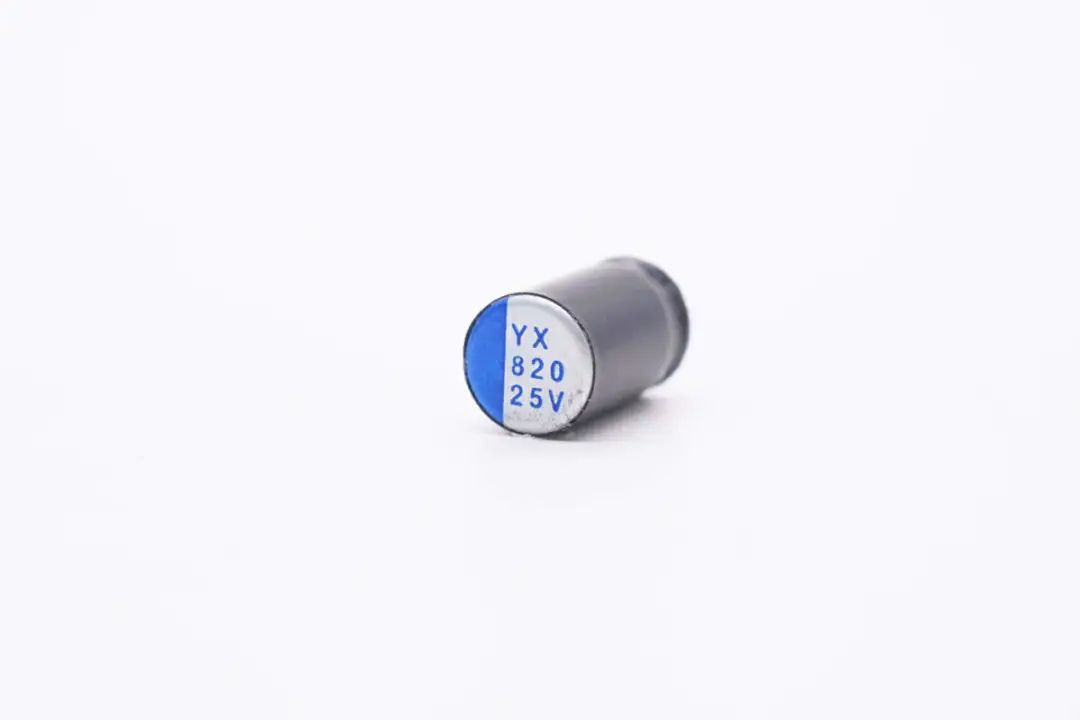

输出滤波电容来自YX胜游亚洲，规格为820μF 25V 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/ff9d0938ee5ade500793e443474d320c.jpg)

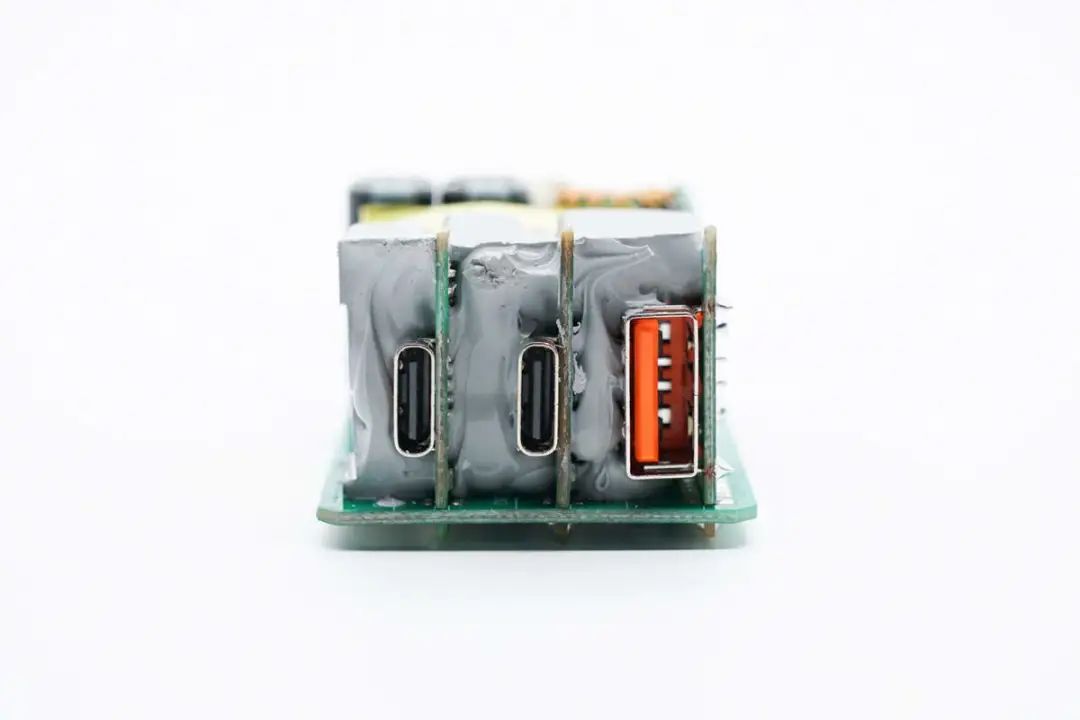

输出端USB-C和USB-A母座划分焊接在自力小板上，降压电路涂胶打胶散热 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/d46bc28e981b391ef4066b18d8b692a8.jpg)

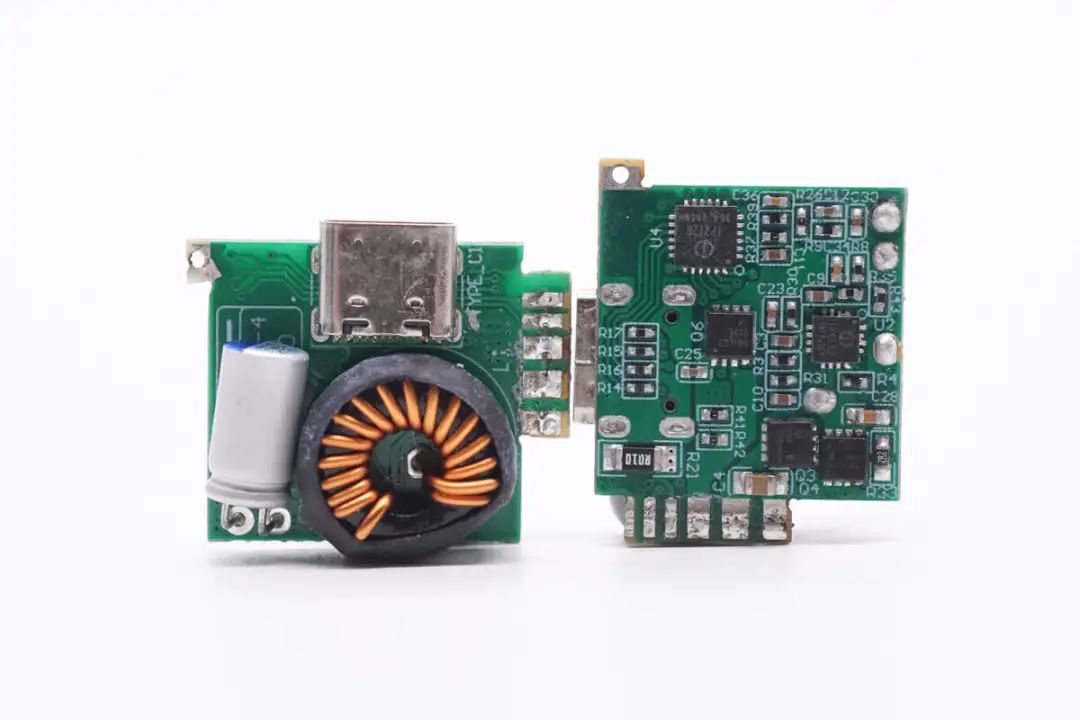

两路降压小板正背面特写，其中一面焊接降压电感，滤波电容和USB-C母座，另一面焊接协议芯片，同步降压控制器，降压开关管和VBUS开关管 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/8c258bdecd053b036e3498a3d4e20694.jpg)

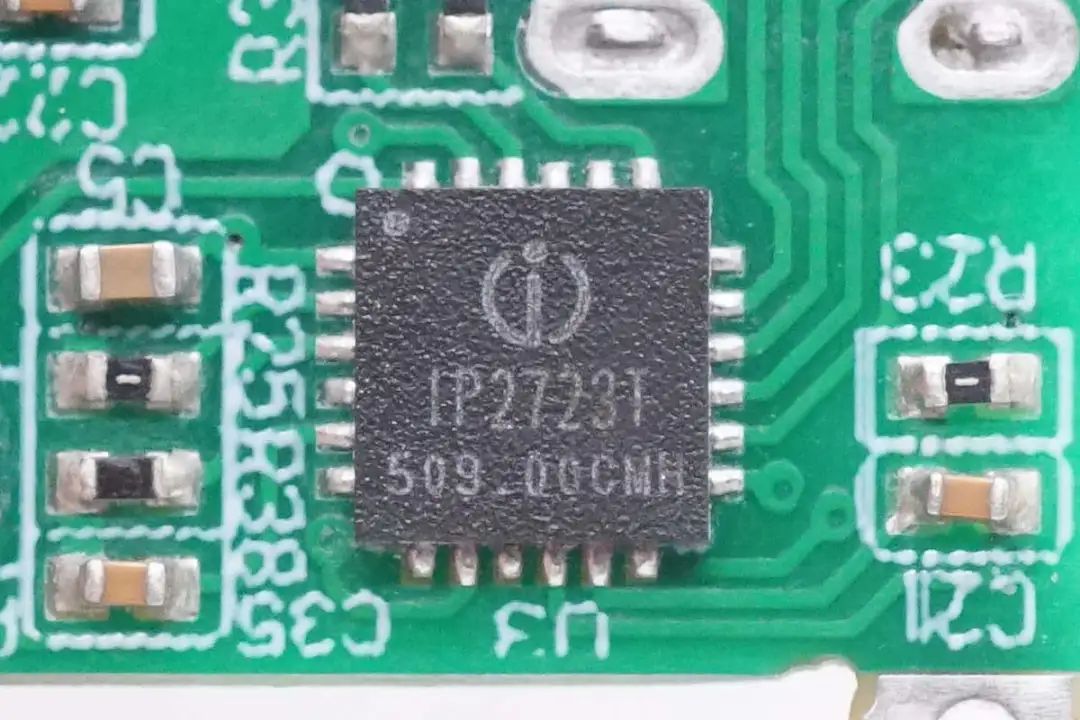

USB-C协议芯片接纳英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC 。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A 。右侧为USB-C母座的TVS�；す�，用于静电�；すπ� 。
可为适配器、车充等单向输出应用提供完整的TYPE-C解决计划 。别的IP2723T具备高集成度与富厚功效，在应用时仅需少少的外围器件，有用减小整体计划的尺寸，降低BOM本钱 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/28cc91234a703f03602ae7f1e65a8c96.jpg)

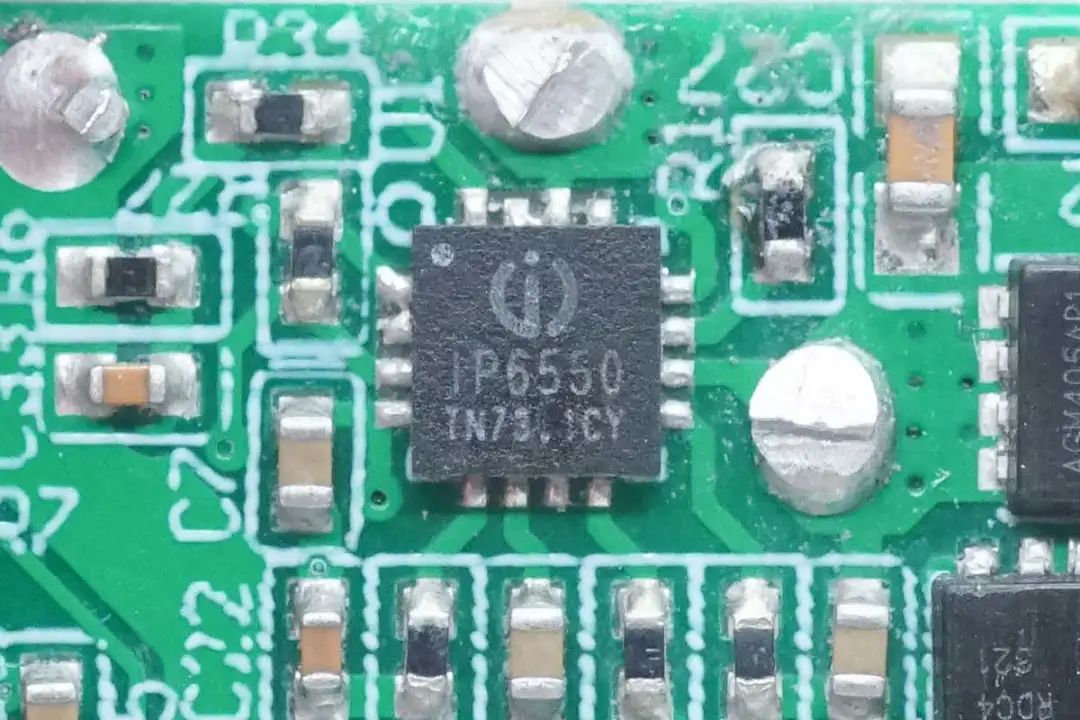

用于降压输出的同步整流降压控制器来自英集芯，型号为IP6550，是一款支持36V输入的同步降压控制器，内置NMOS管驱动，外置两个MOS管举行高效同步整流降压 。IP6550通过反响引脚调理输出电压 � ？仄德�135KHz，输入端耐压48V，内置完善的�；すπ� 。英集芯IP6550接纳3*3mm QFN16封装，可实现简化的同步降压转换电路设计 。
IP6550可用于车载充电器、多口适配器、智能插排、支持USB-C接口的插排以及行车纪录仪应用 。同步整流降压具有高转换效率，高输出电流可用于多口5V输出，搭配PD协议芯片可实现宽规模电压调理，知足USB PD3.1的应用 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/1bc66ee1c52743ec792d527e58dbdda9.jpg)

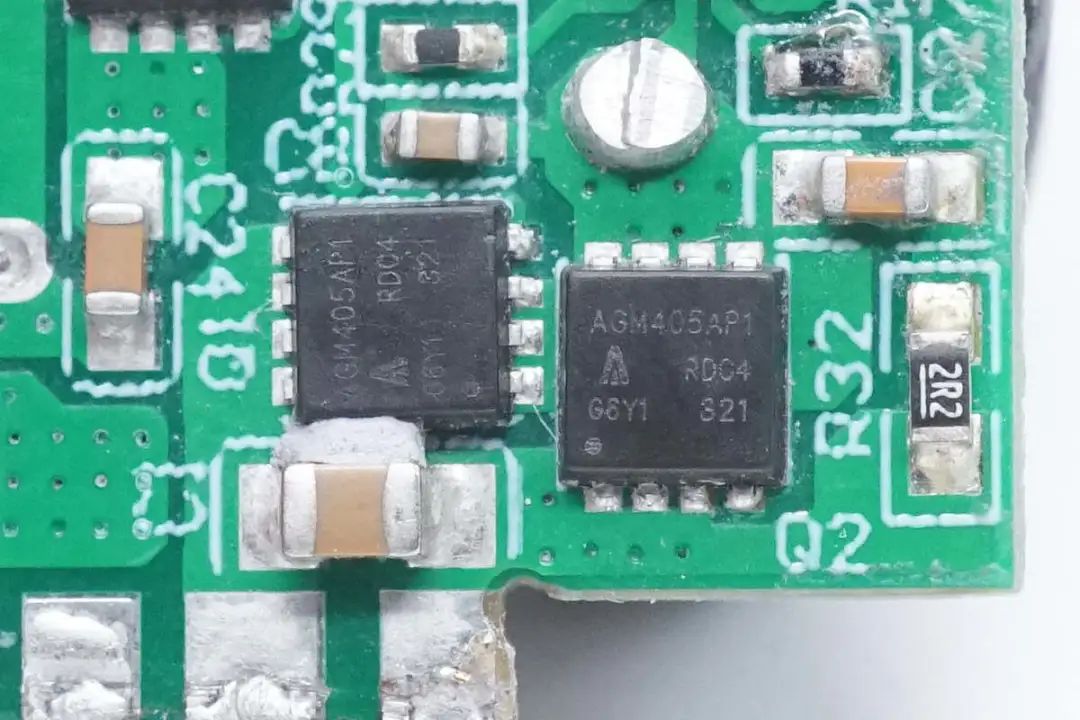

两颗降压开关管来自芯控源，型号AGM405AP1，是一颗耐压40V的NMOS，导阻5.7mΩ，接纳DFN3.3*3.3封装 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/ac59825c83d206d961c297236c83a8f1.jpg)

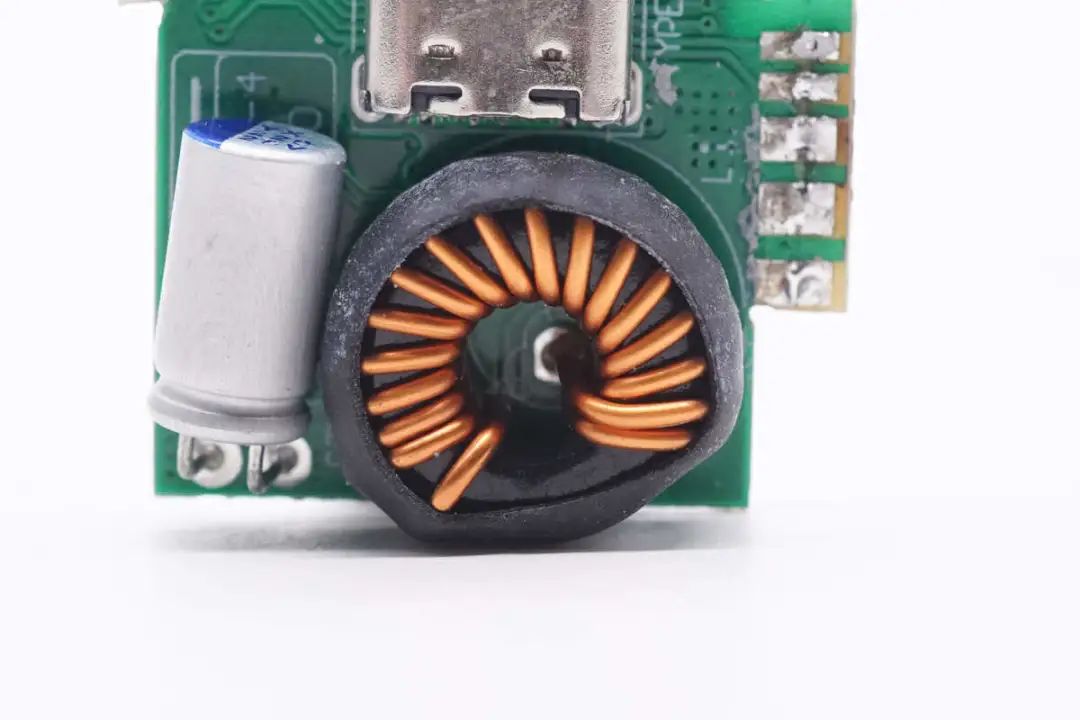

降压电感接纳磁围绕制，外衣热缩管绝缘 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/52c275e719b3e8c3ef07f602f7732835.jpg)

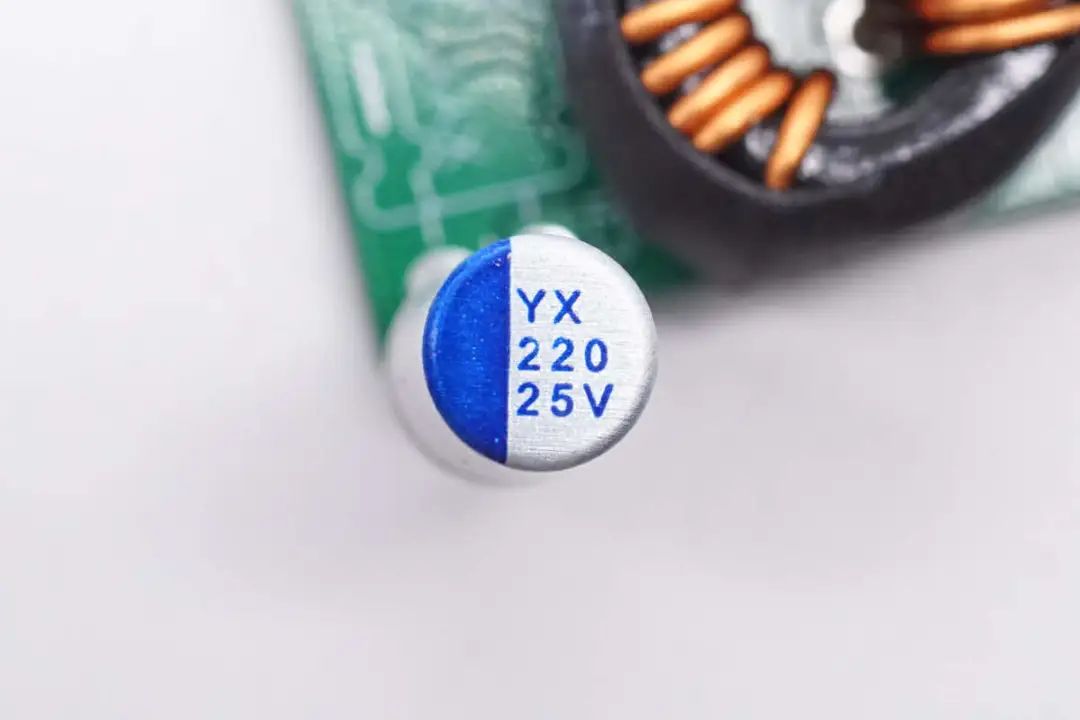

输出滤波电容来自YX胜游亚洲，规格为220μF 25V 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/11be6bebdc5687b2ac04c0588434b746.jpg)

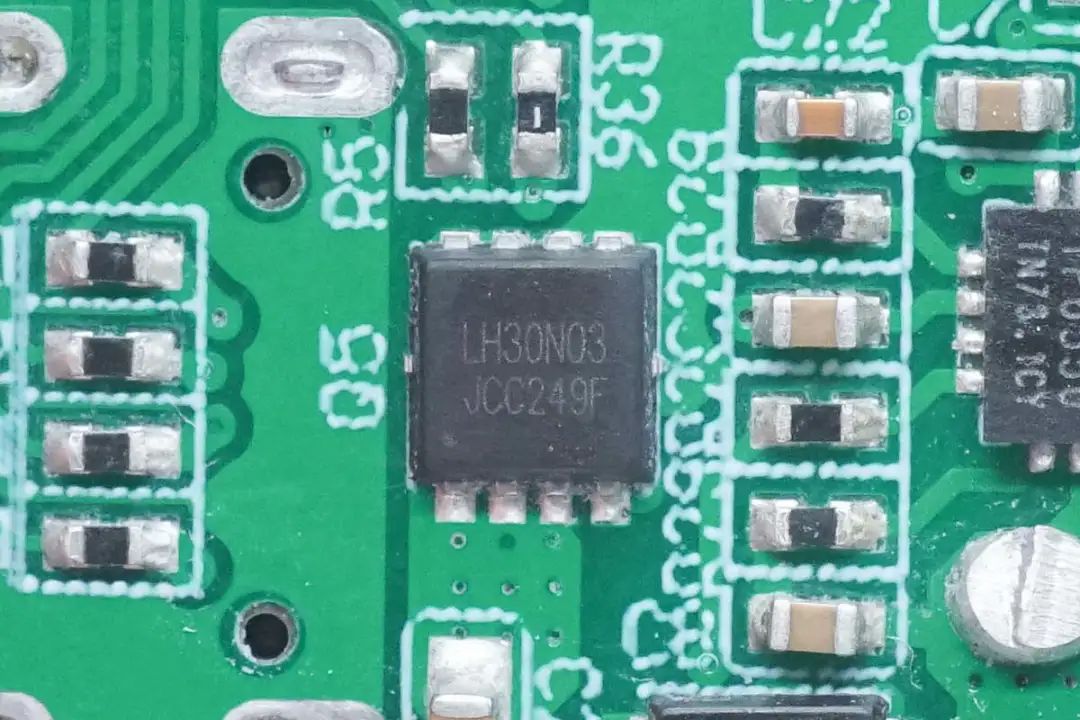

用于USB-C1接口的VBUS开关管来自力宏微，型号LH30N03，是一颗耐压30V的NMOS，导阻9mΩ，接纳DFN3*3封装 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/8ee7e8f48ad4ce3c82341c61b2648d9a.jpg)

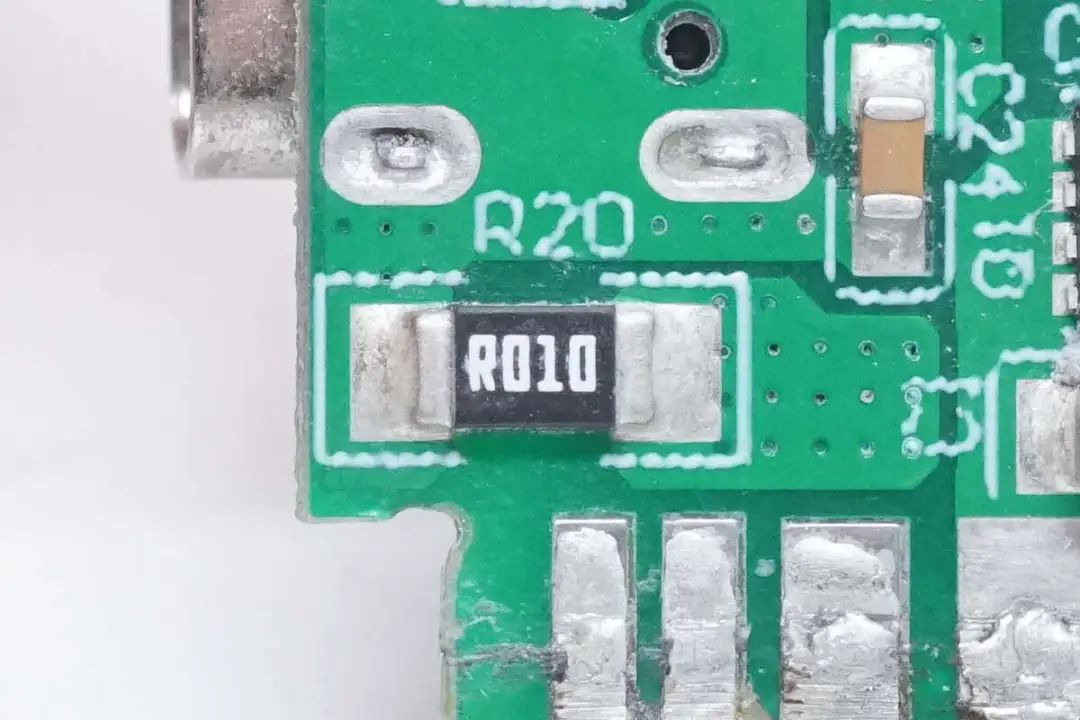

10mΩ电阻用于输出电流检测 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/079fcdd7f77250a3979643c1a3b05bf8.jpg)

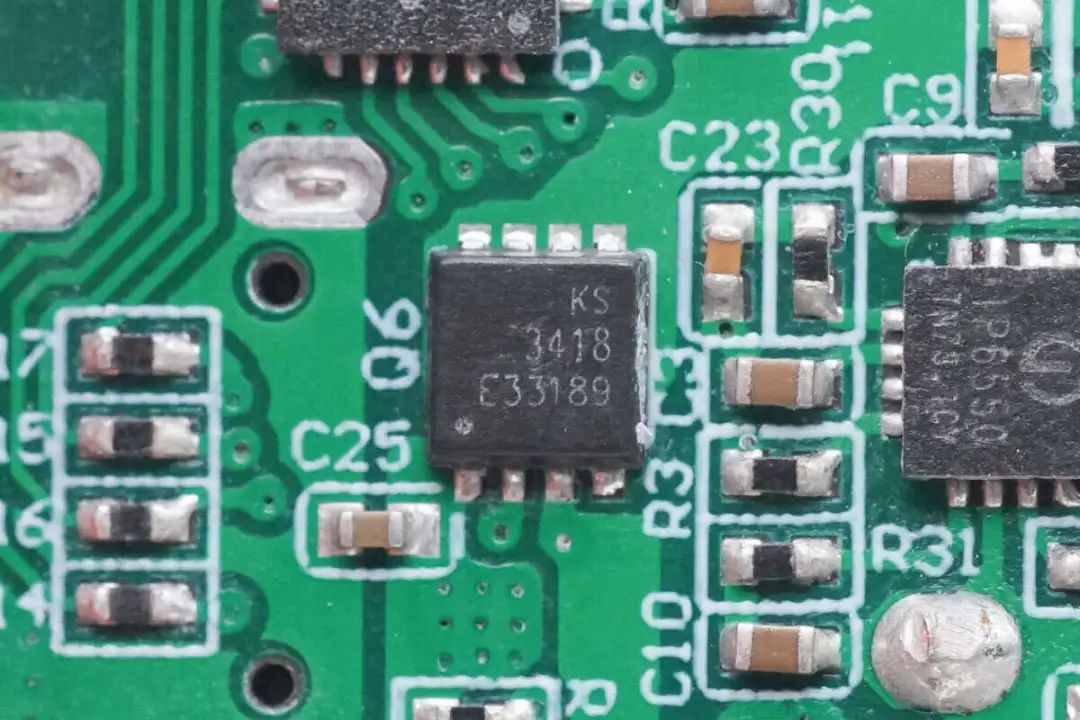

用于USB-C2和USB-A口的VBUS开关管来自冠禹，型号KS3418MB，是一颗耐压30V的双NMOS，导阻为7mΩ，接纳PDFN3333封装 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/d1e05d187c75618568c3ebe5efa67bca.jpg)

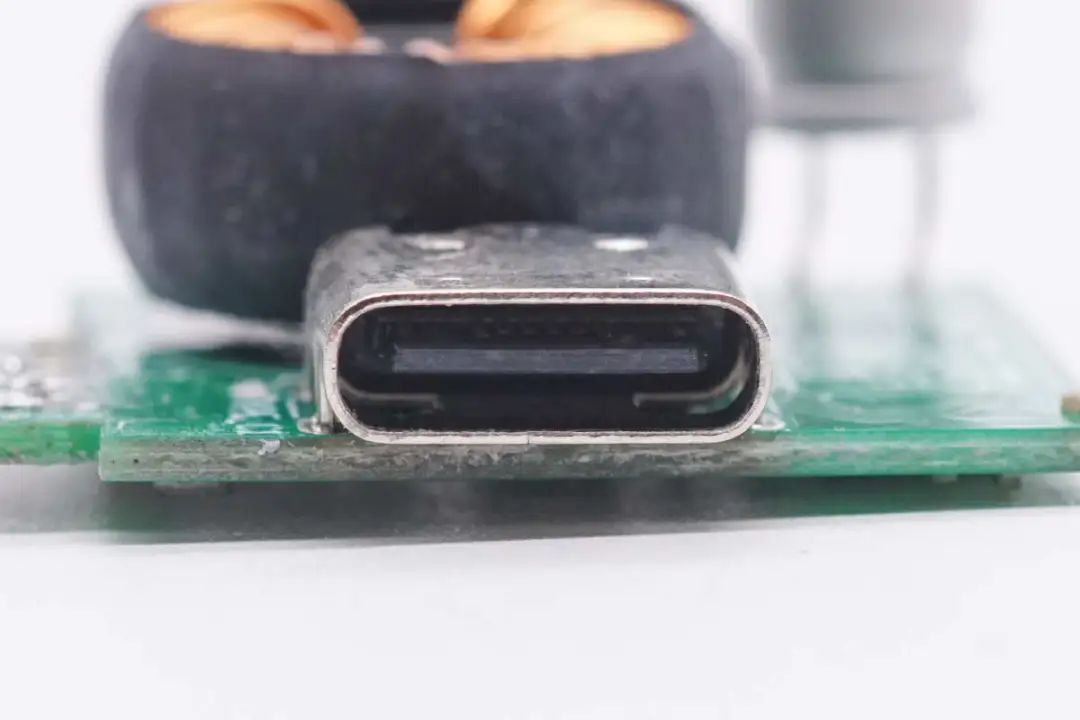

USB-C接口接纳过孔焊接牢靠，玄色胶芯不露铜 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/e90f517141bd2dfb6b04b3cd42cec438.jpg)

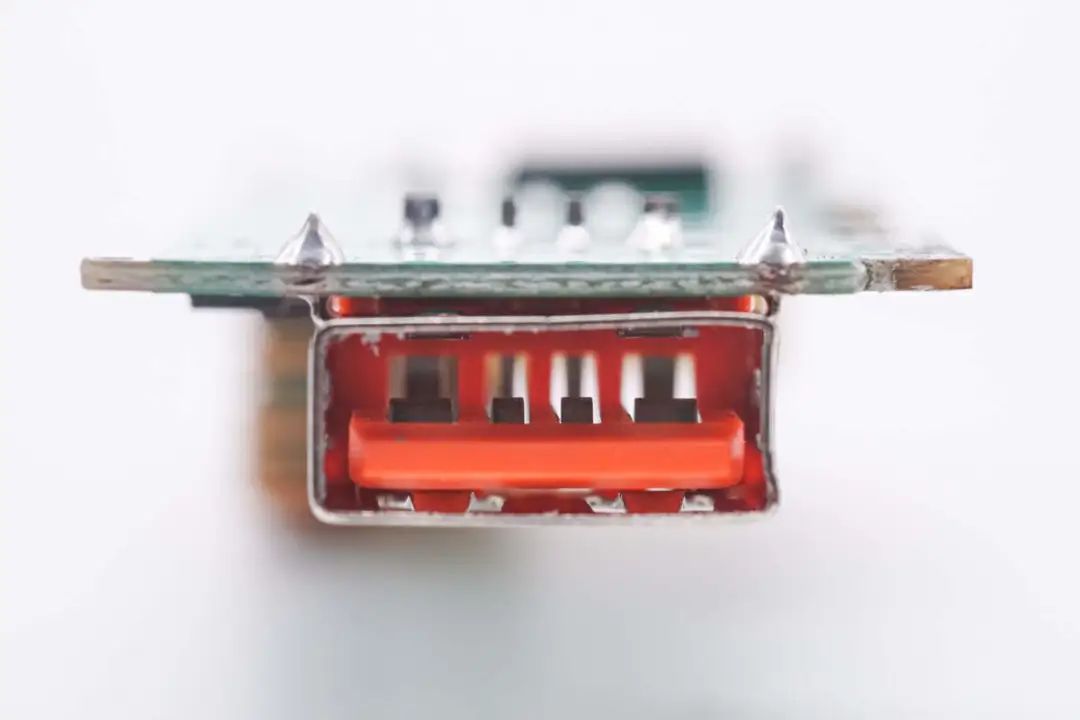

USB-A接口接纳橙色胶芯，正负极加宽支持大电流快充 。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/09-04/d9bb02160c57f13b9c47fd5c7d440f78.jpg)

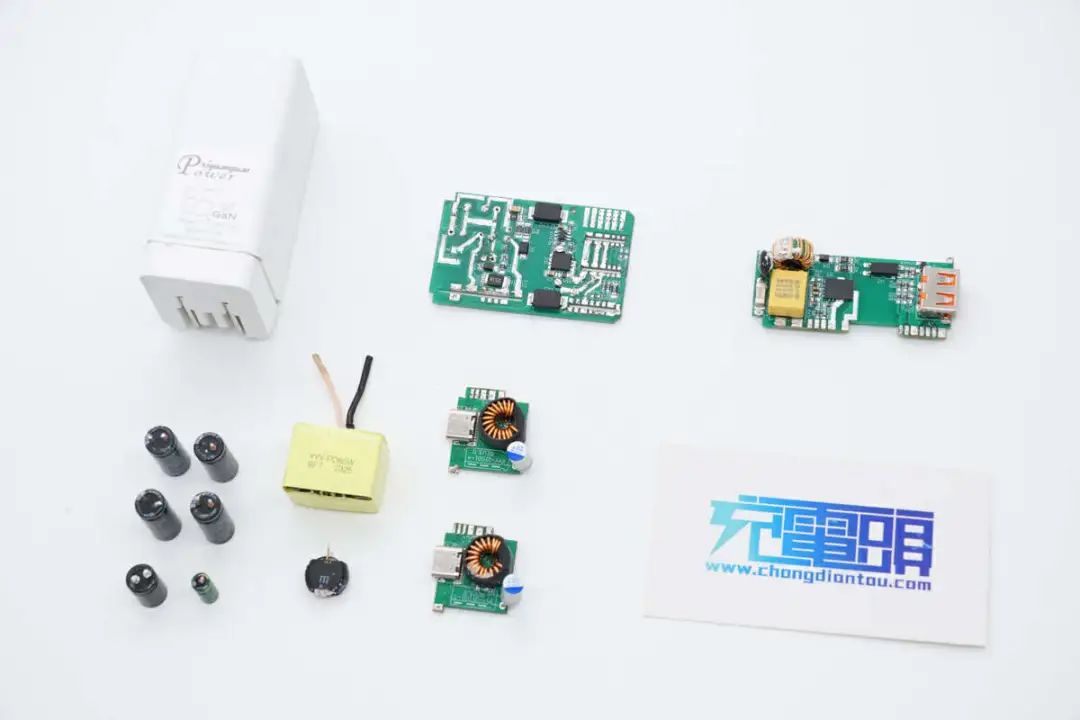

所有拆解一览，来张全家福 。
充电头网拆解总结
喜源源这款氮化镓充电器为折叠插脚设计，体积小巧，便于一样平常携带 。充电用具备2C1A输出接口，USB-C口支持双口盲插和功率自动分派，可以同时为手机和电脑充电 。别的还支持PPS快充，对新老装备的快充兼容性都很好 。
充电头网通过拆解相识到，这款充电器内置智融科技SW1125合封氮化镓芯片，这款芯片内部集成了氮化镓开关管和高频反激驱动器，还集成高压启动电路和X电容放电功效 。芯片支持7-90V宽规模供电，在PD快充中应用，无需增添特另外供电绕组或者稳压电路，进一步简化应用 。
同时内部还使用了智融SW1608同步整流控制器，搭配同步整流管组成牢靠电压输出的开关电源 。输出接纳两颗英集芯IP2723T协议芯片搭配IP6550同步降压控制器 。PCBA� ？榻幽赏銮可⑷�，对应发热器件粘贴导热垫加速热量传导，降低大功率快充的温升 。
