为利便消耗者使用，越来越多的厂商，选择将插线板和快充充电器集成在一起，同时提供交流电源扩展和快充功效，无需特另外充电器，使用起来十分利便。我们熟知的快充厂商倍思推出了一款40W输出功率的快充插线板，提供两个新国标五孔插孔和一个两孔插孔。
别的还具备2C1A三个输出接口，支持20W+20W输出功率，可同时为两台苹果手机快充，同时插线板还集成了数字�；さ缏�，支持输入过压，欠压以及输出过流�；�，提升用电清静。下面充电头网就对倍思这款氮化镓快充插线板举行拆解，看看内部设计怎样。
倍思40W氮化镓桌面插座开箱
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/502d1b466595b26dae1070adf43e3537.png)

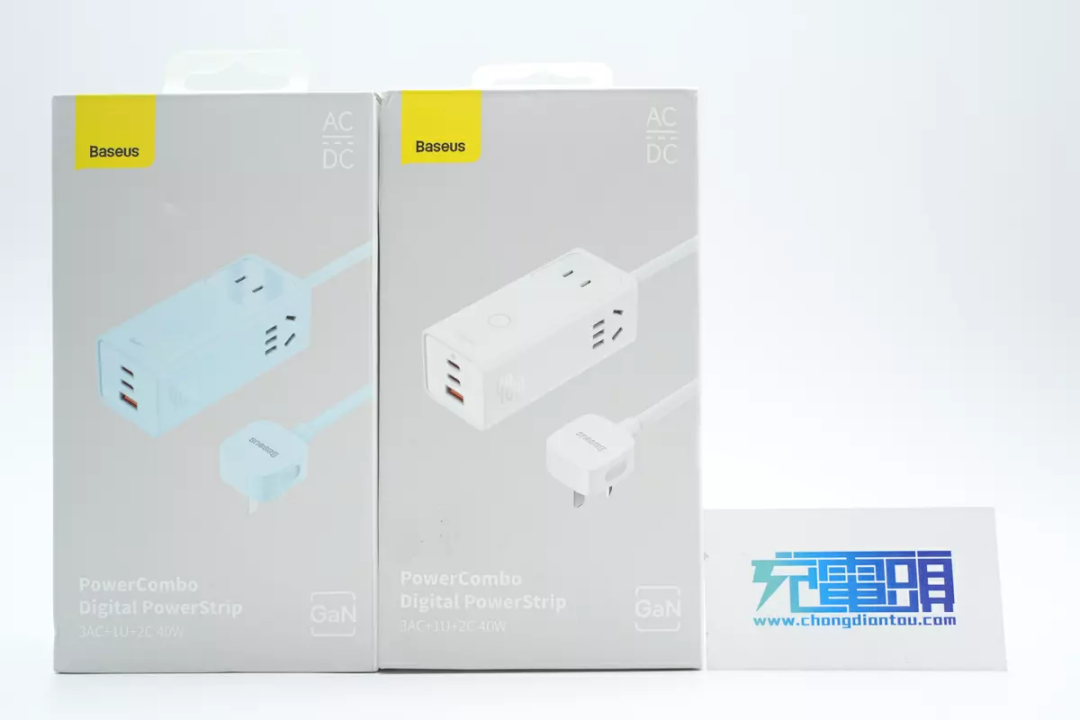

包装盒正面印有Baseus品牌、产品外观图、名称，以及AC-DC和GaN两大卖点标识，产品除经典是非配色外，尚有蓝色款可供选择。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/abaaac087d096f301f100bcd7e4be830.png)

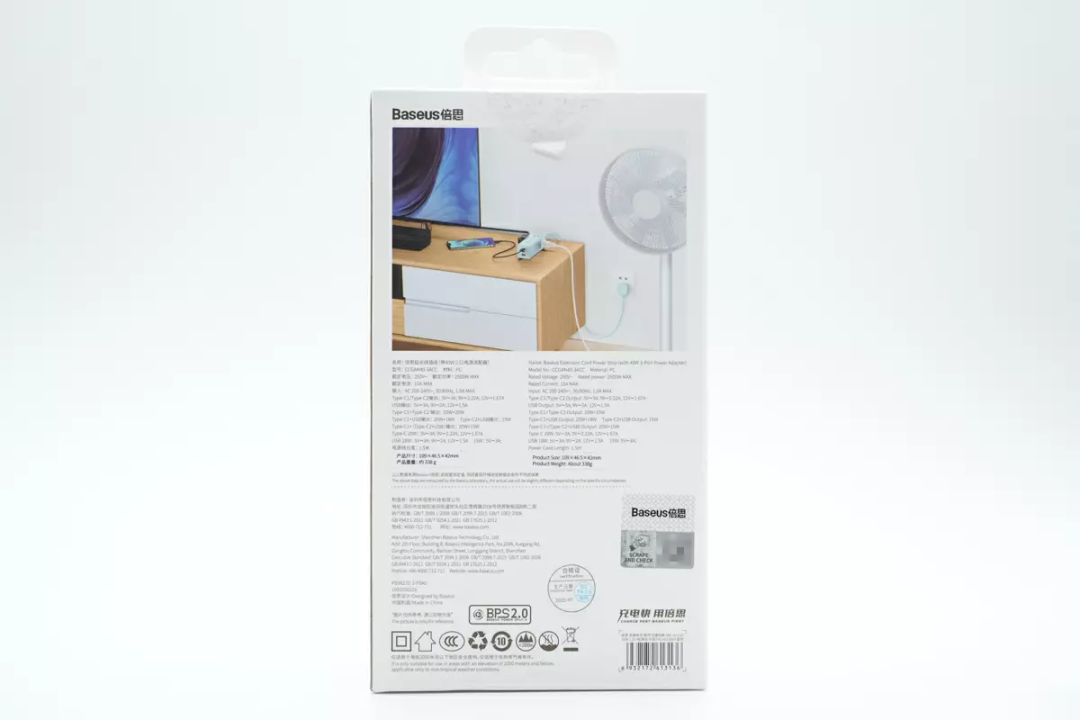

背面印有产品使用场景图，可同时为电视机、空气净化器、手机以及平板等装备供电。别的还印有产品详细参数、认证信息等。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/6f84b3eb6bd4f21cd891a2aacbc265dd.png)

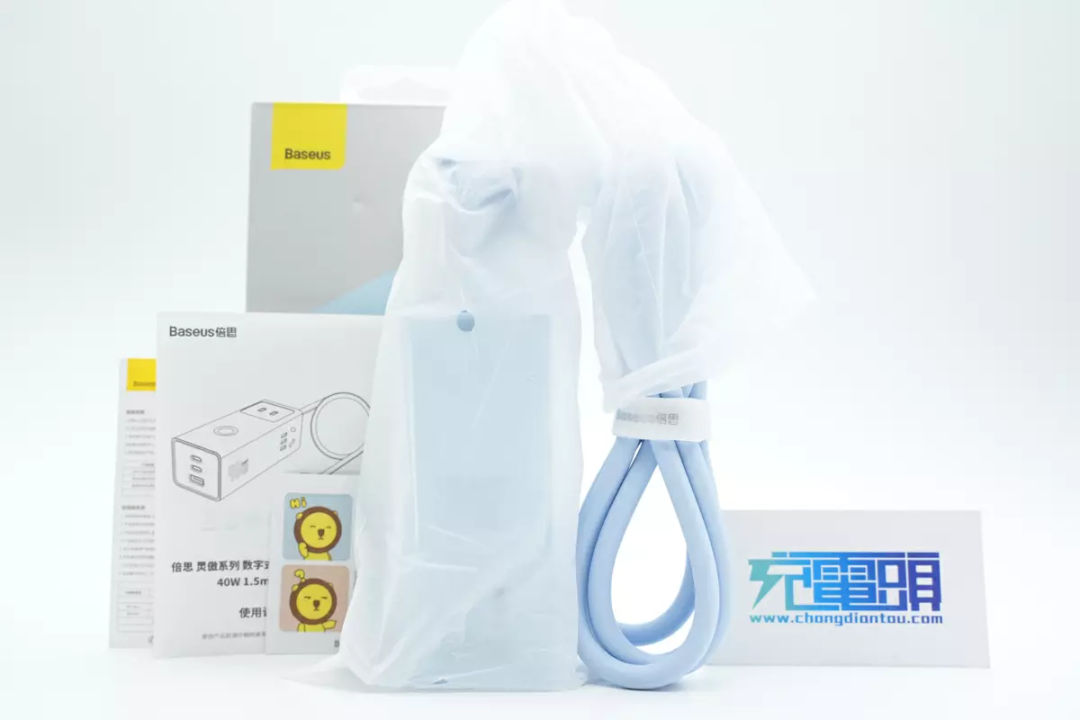

除插座本体外，包装内尚有卡通贴纸、使用说明书以及保修卡，产品外衣防尘塑料袋。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/7d4eb7efdb4477c58249de87f6d9d07e.png)
本期拆解的是蓝色款，插座机身还包裹防刮塑料膜，细节考究。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/2c4c4d4d28da5498e5b8c1ef2c1c7e13.png)
这款产品延续倍思氮化镓桌面插座系列样式设计，自带电源线，机身为长条方柱造型。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/135c506709f2f75d34b02603db3cb23d.png)

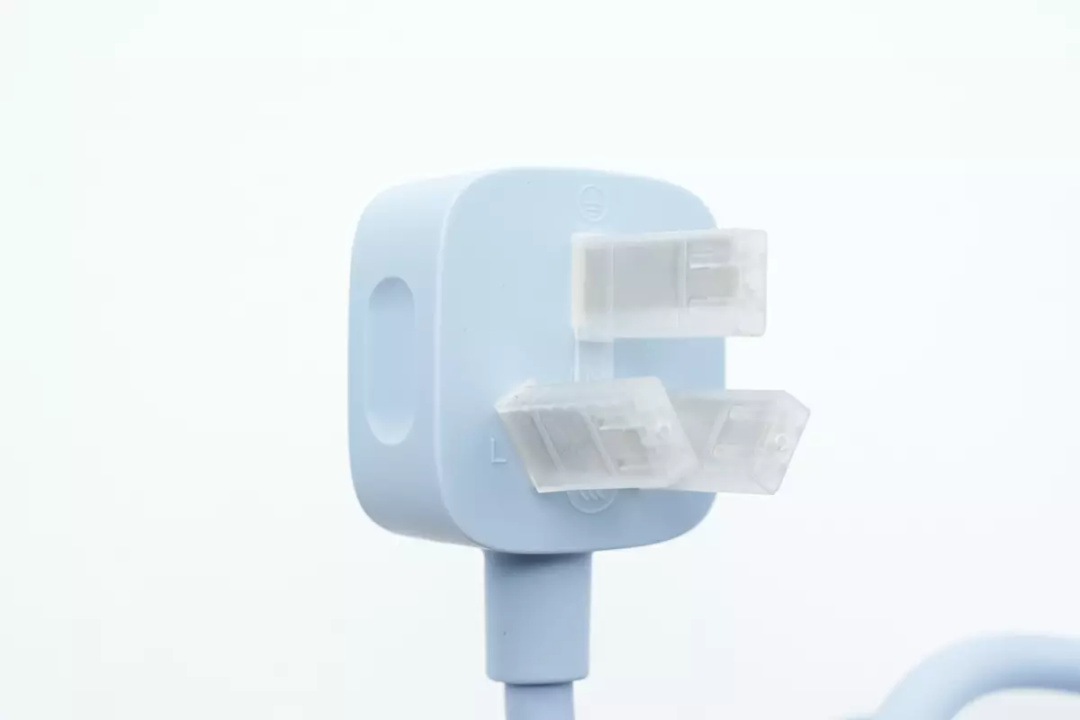

电源线接纳三脚插头，插脚套有塑料壳。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/9e052e719101986c2f5a6795e74626f3.png)
插头内侧有10A 250V~规格，并且通过了CCC认证。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/973272c53c10d4a795537bf62843da6a.png)

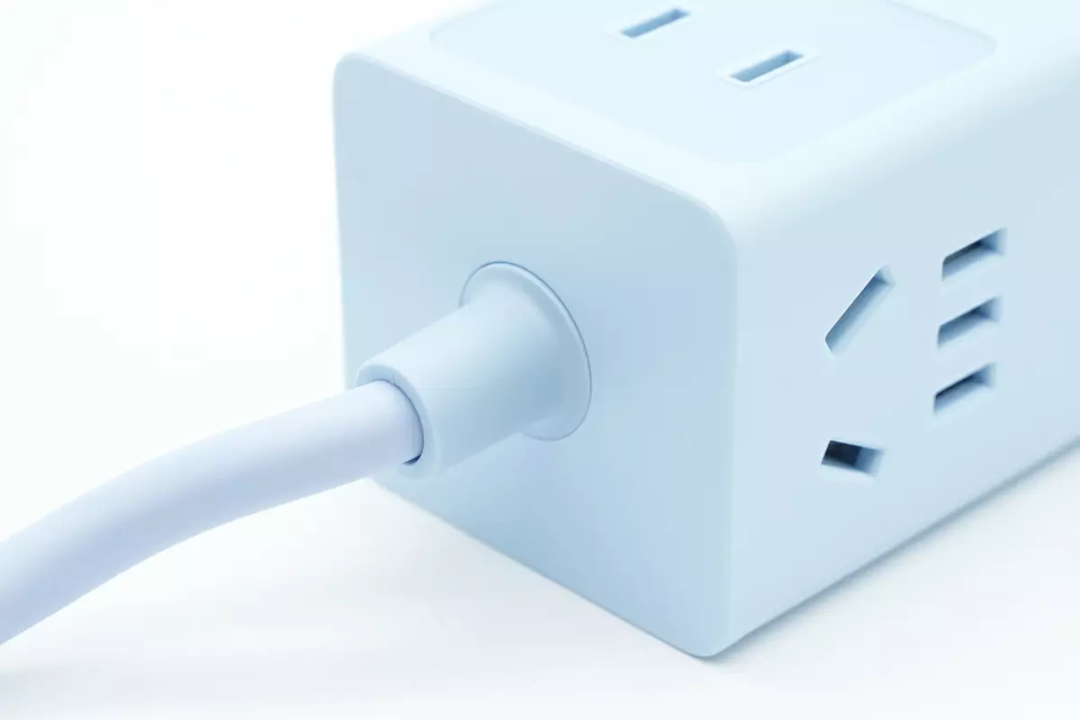

电源线与机身接壤处设有胶套增强�；�。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/57d9da9a83a377acf6d68a834d54c98a.png)

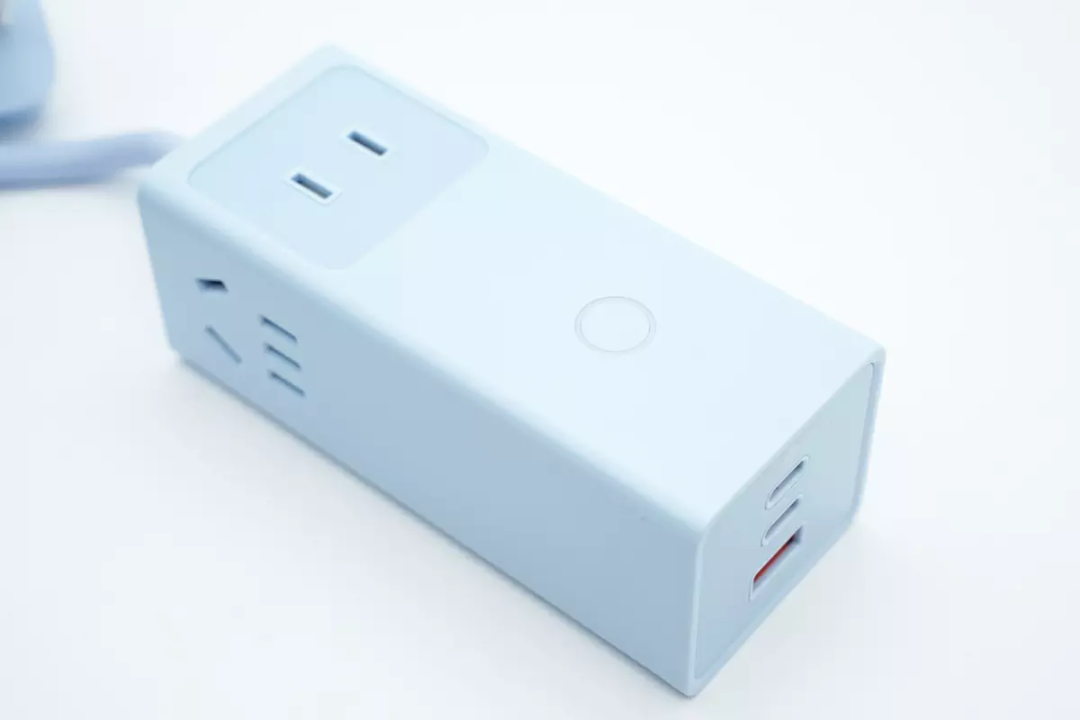

机身顶部AC插孔区域以及输出端外壳均亮面处置惩罚，其余部分则磨砂抗指纹，各面间过渡圆润。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/38a5e937bf197cbf7c860f8f39abec8e.png)

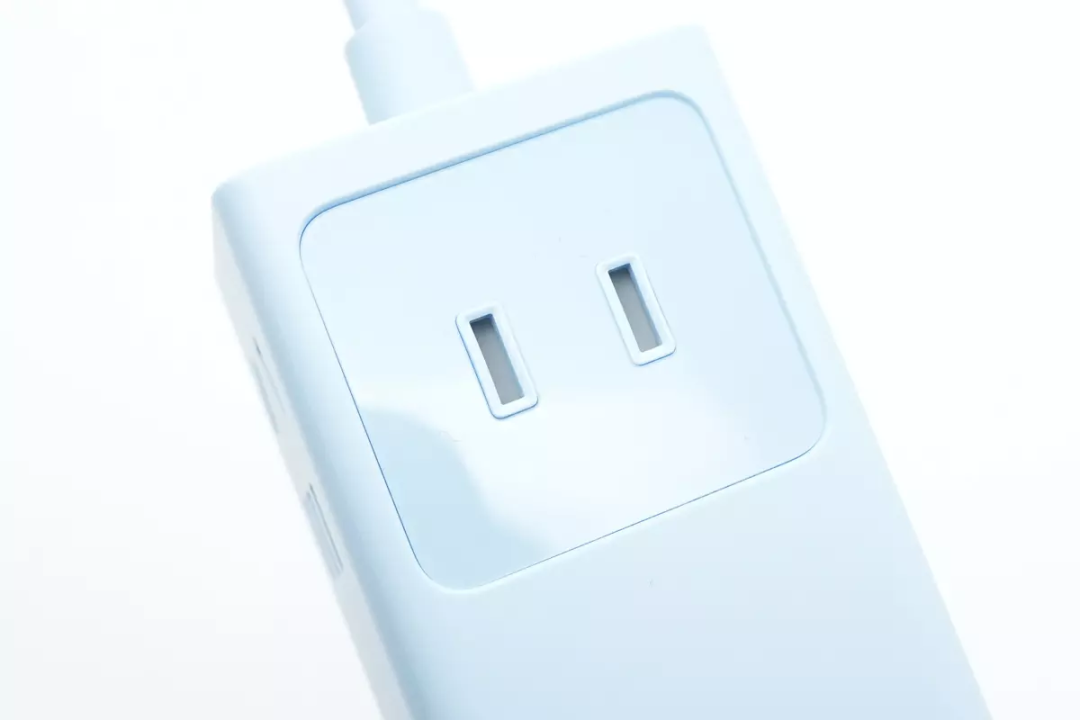

顶部AC插孔特写，内置清静门避免异物进入，所在区域亮面处置惩罚。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/7b618043c7e093db287fefafa0d0d3bf.png)

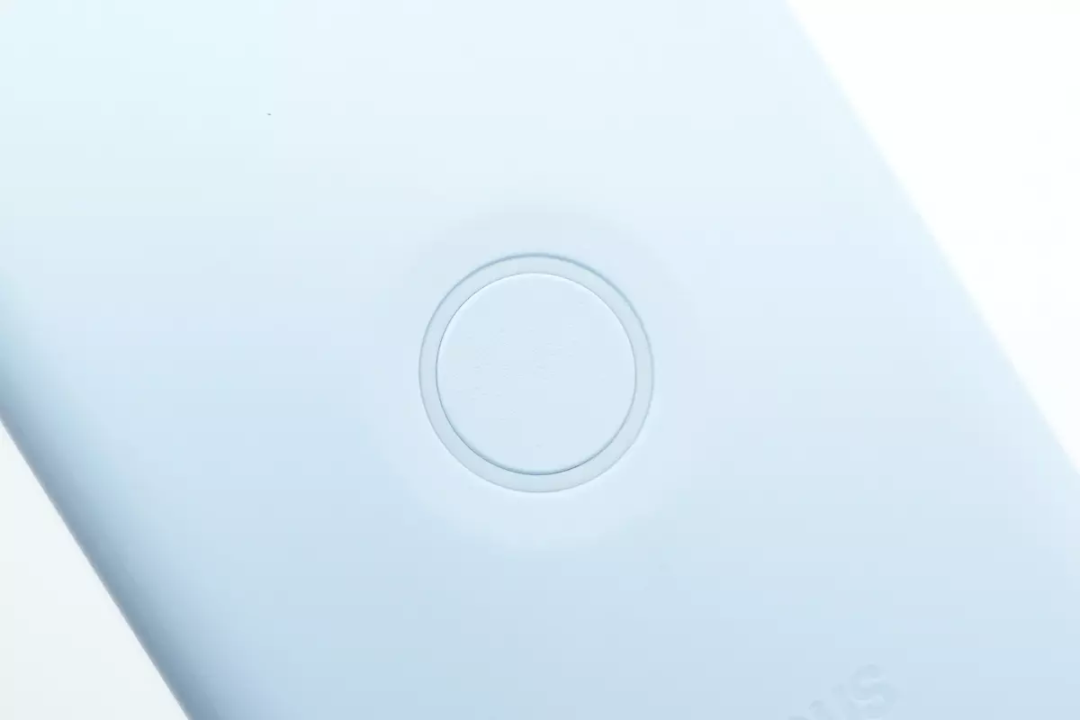

别的顶部还设有总控电源按键，外围有指示灯环设计，一键关断省电清静，智能又适用。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/2ccfe08a768e1701fa61b6e0a888d94a.png)

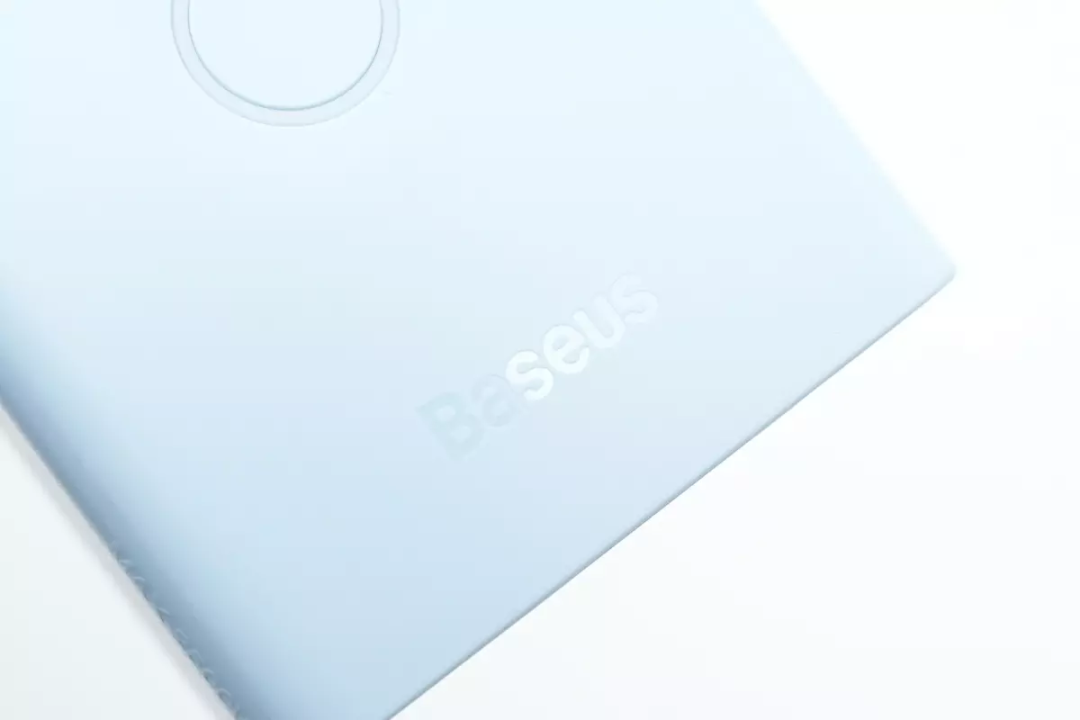

边沿设计有Baseus品牌。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/1b21864e279c1b7af30fc4e95a5ec6c2.png)

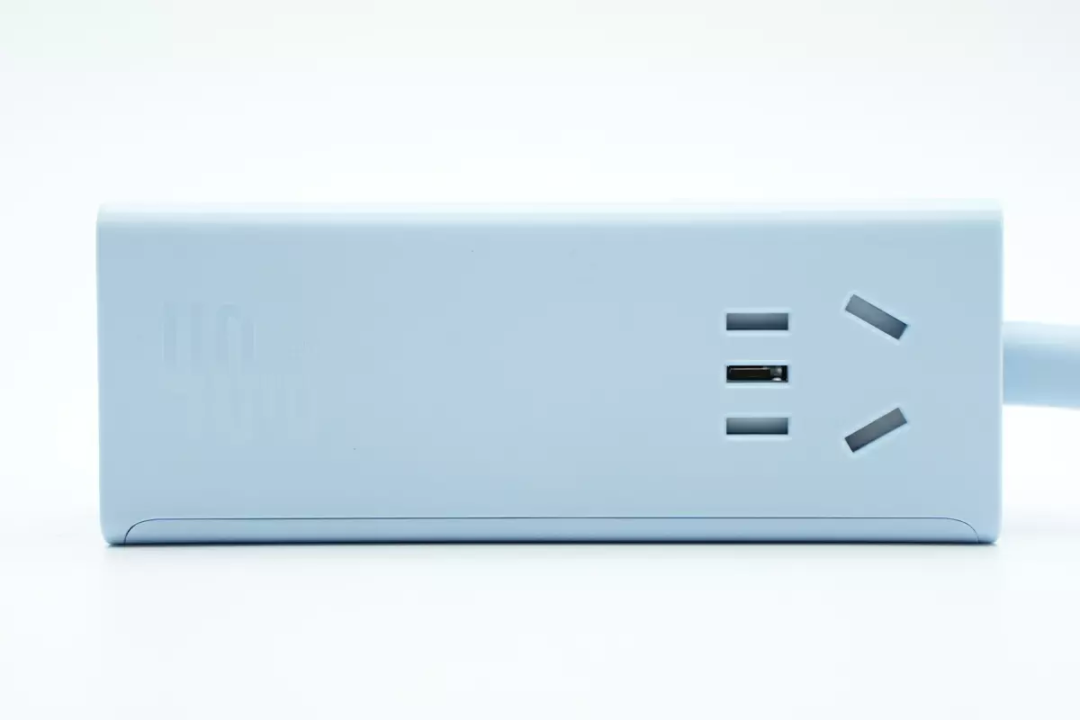

机身两侧均设有3+2新国标组合插孔。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/21e4ee6b927d371cb9de25d7753b1aa3.png)

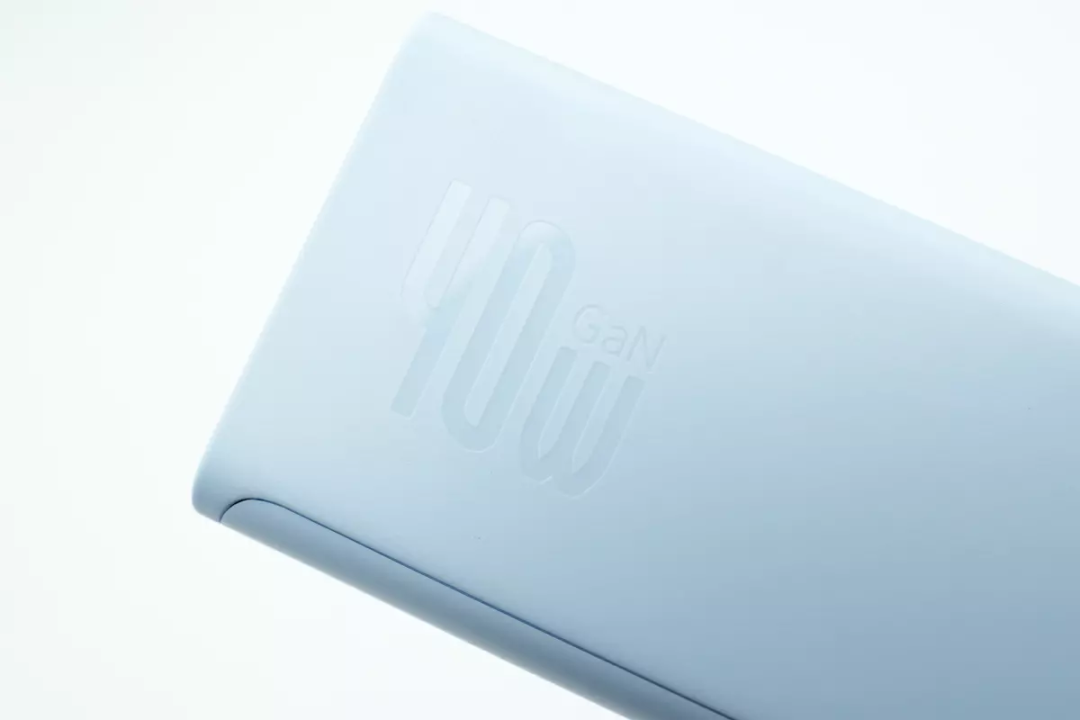

其中一侧靠近USB口输出端处还设计有40W GaN字样。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/6e6f922c8b2dae9766bda9ee817af52c.png)

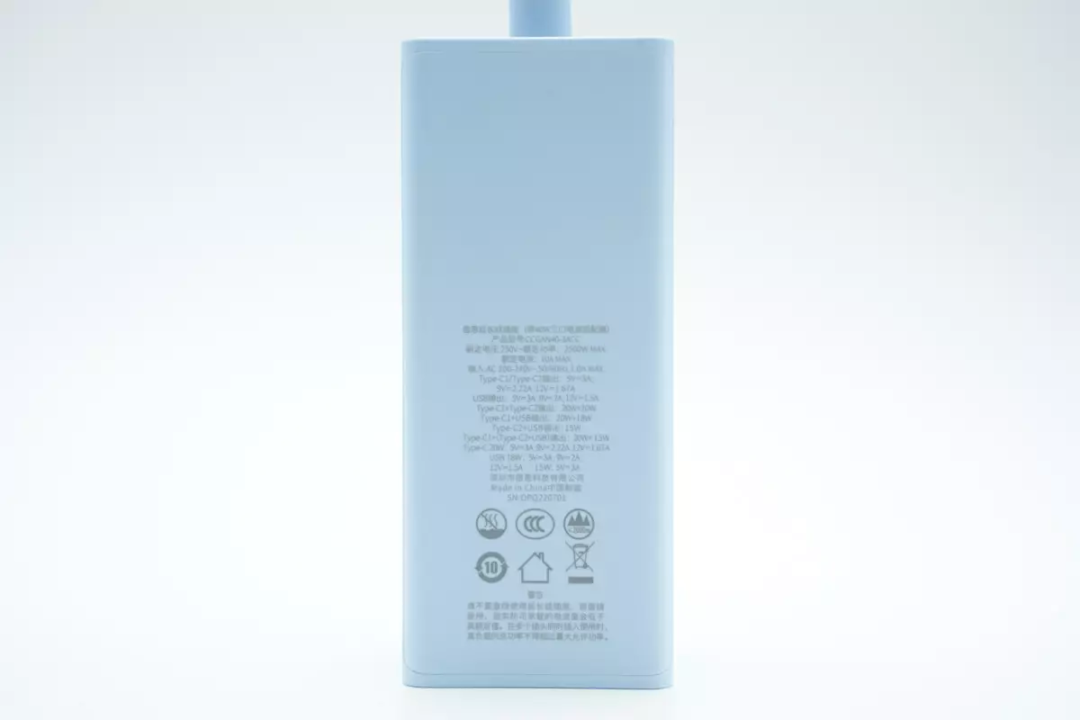

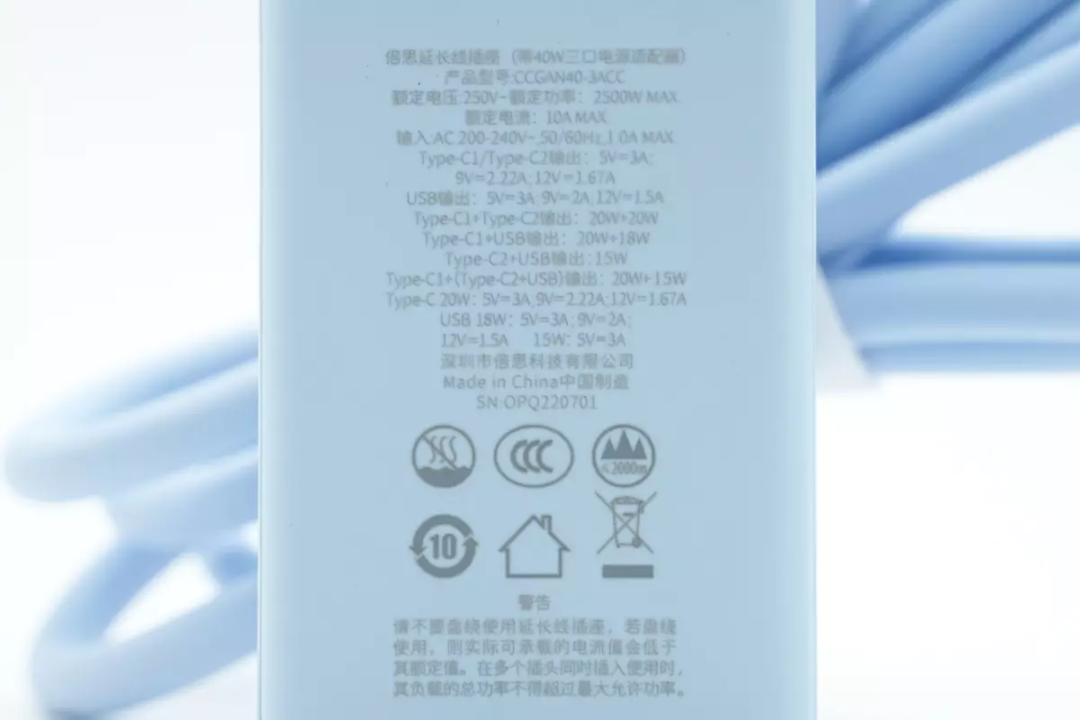

机身底部印有充电器参数信息。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/7171de80e90acf4f9be90047e2ca20e2.png)
产品参数特写
型号：CCGAN40-3ACC
额定电压：250V~
额定功率：2500W Max
额定电流：10A Max
输入：AC 200-240V~，50/60Hz 1A Max
Type-C1/C2输出：5V3A、9V2.22A、12V1.67A
USB输出：5V3A、9V2A、12V1.5A
Type-C1+Type-C2：20W+20W
Type-C1+USB：20W+18W
Type-C2+USB：15W
Type-C1+（Type-C2+USB）：20W+15W
Type-C1 20W：5V3A、9V2.22A、12V1.67A
USB 18W：5V3A、9V2A、12V1.5A
15W：5V3A
产品通过了CCC认证。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/2d112c55aabf2cd82acf627133461462.png)

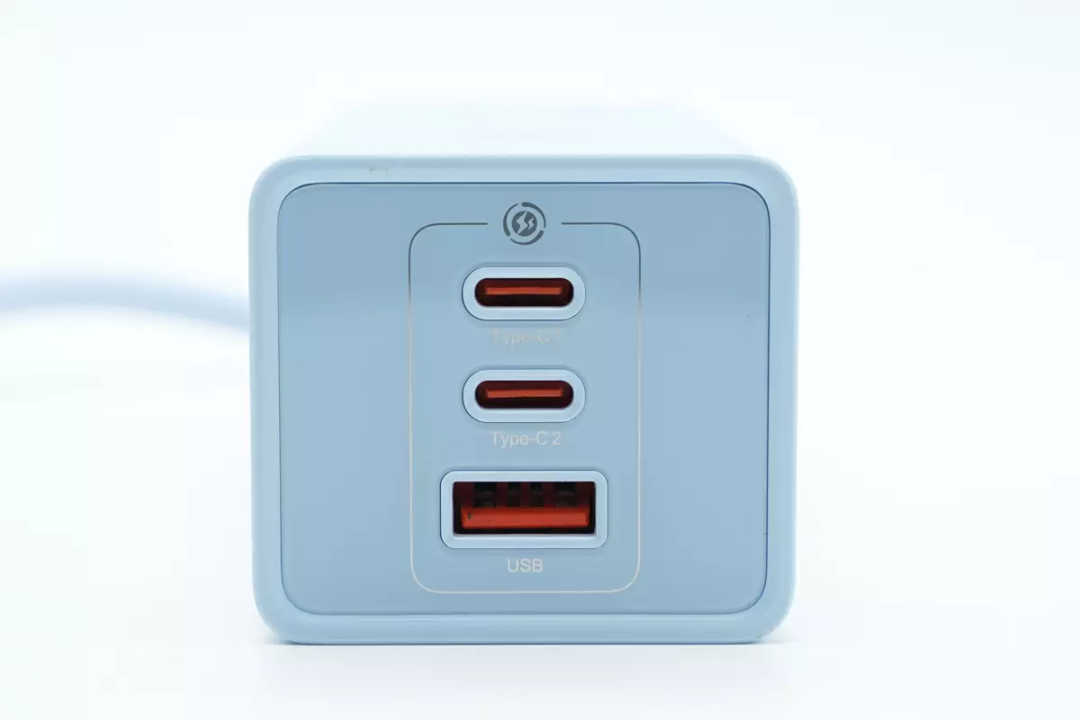

输出端配有2C1A三个USB接口，均为橘红色胶芯，接口旁还印有标识利便区别。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/8c3fa0fd9bad28826a62104fa2b3eb82.png)

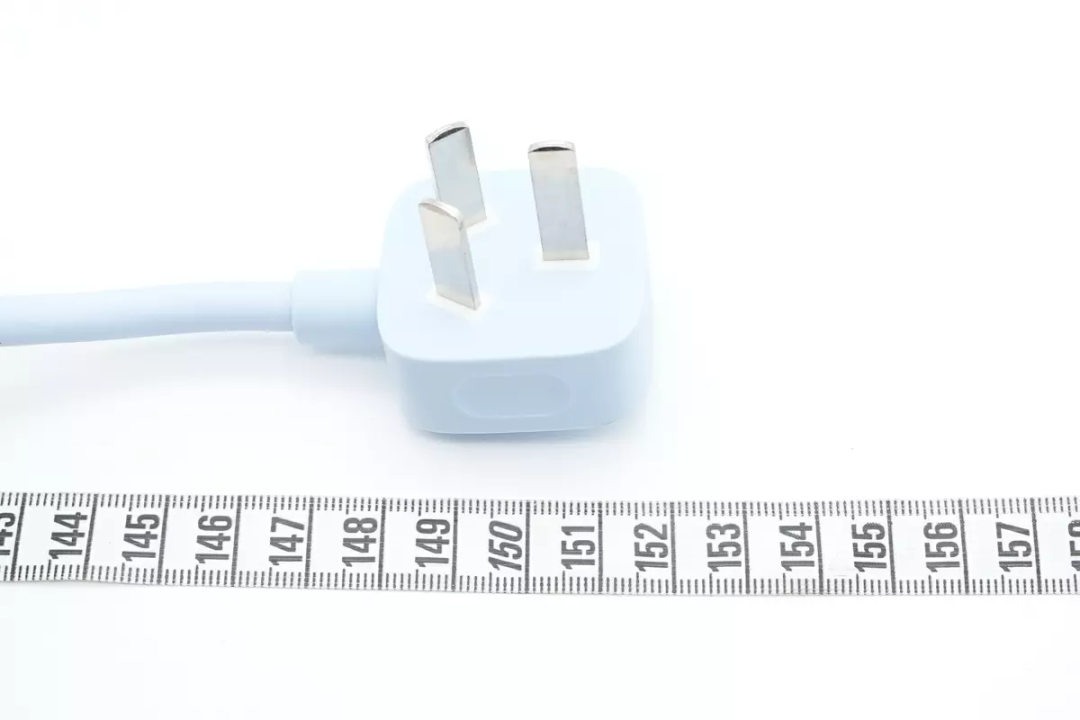

测得电源线长度约为1.5米。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/07d7cbc6964fe44b7ddd00e142ad0b92.png)

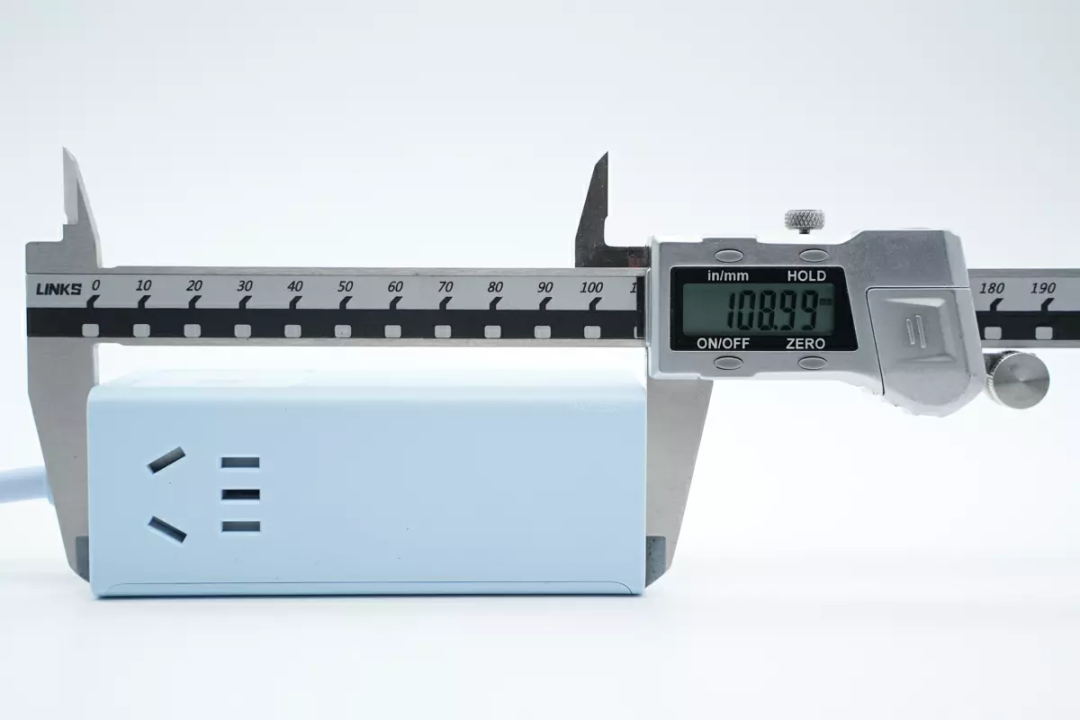

机身长度为108.99mm。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/1fbf23afc88b7c4250a6711fb00471ea.png)

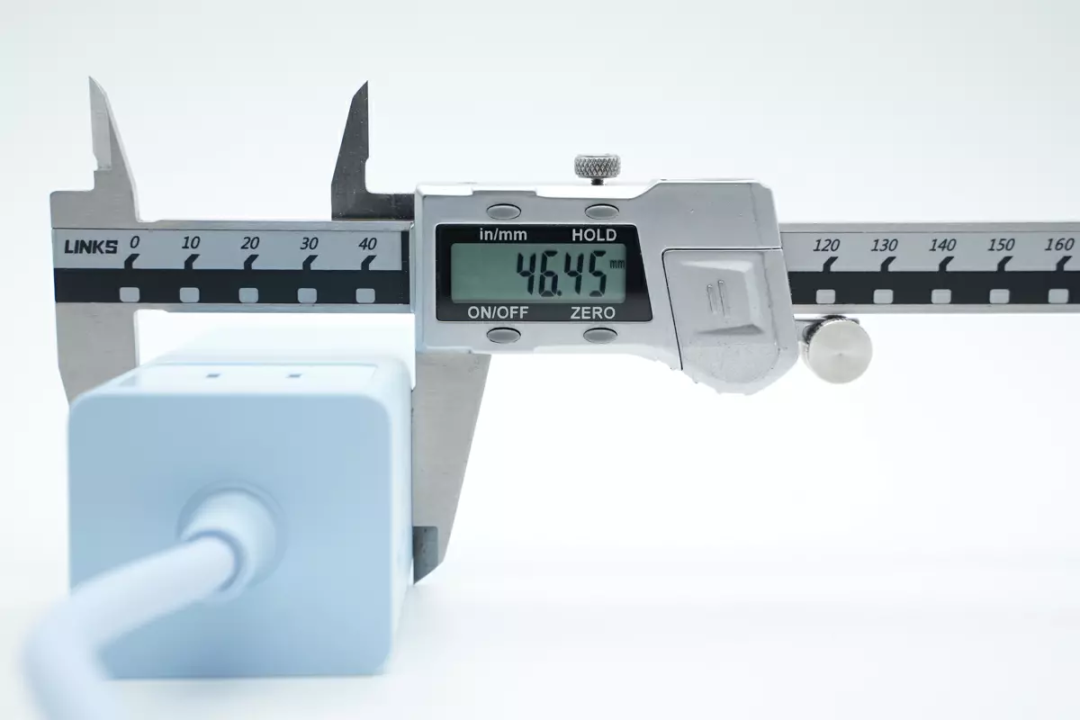

宽度为46.45mm。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/7962787b6c49542a273834ed0fc7b3c4.png)
厚度为41.98mm。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/4897cea51e65f09b520396ba2c634004.png)

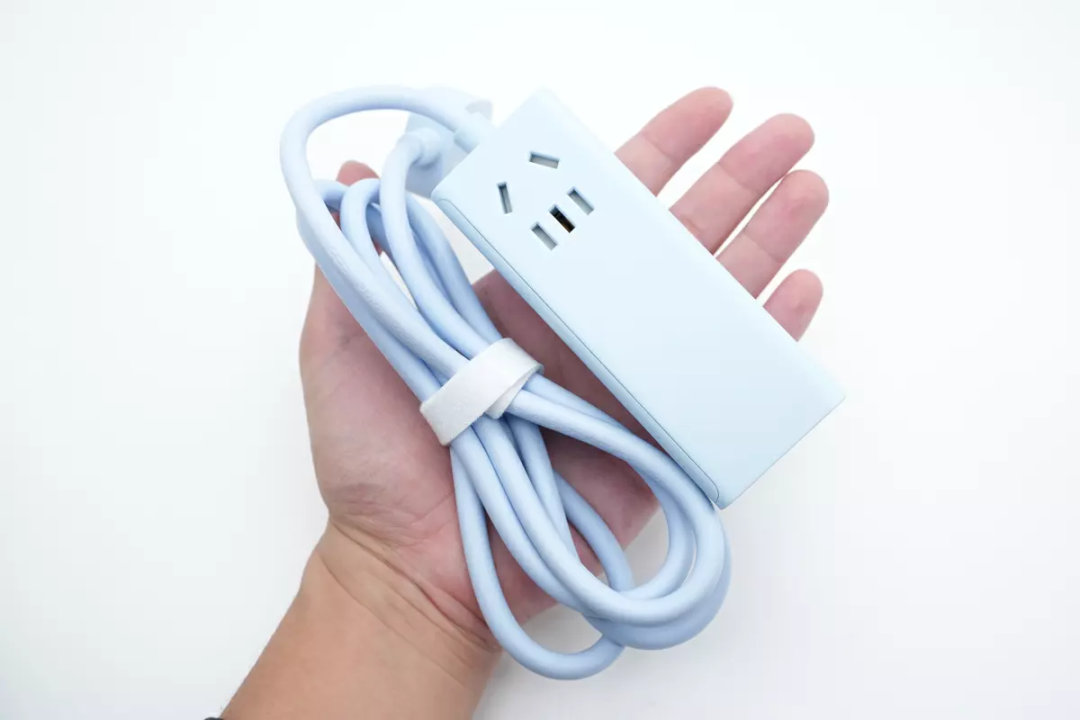

插座拿在手上的直观感受。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/00de801f9805ba62e84a78c82bf8b4b7.png)

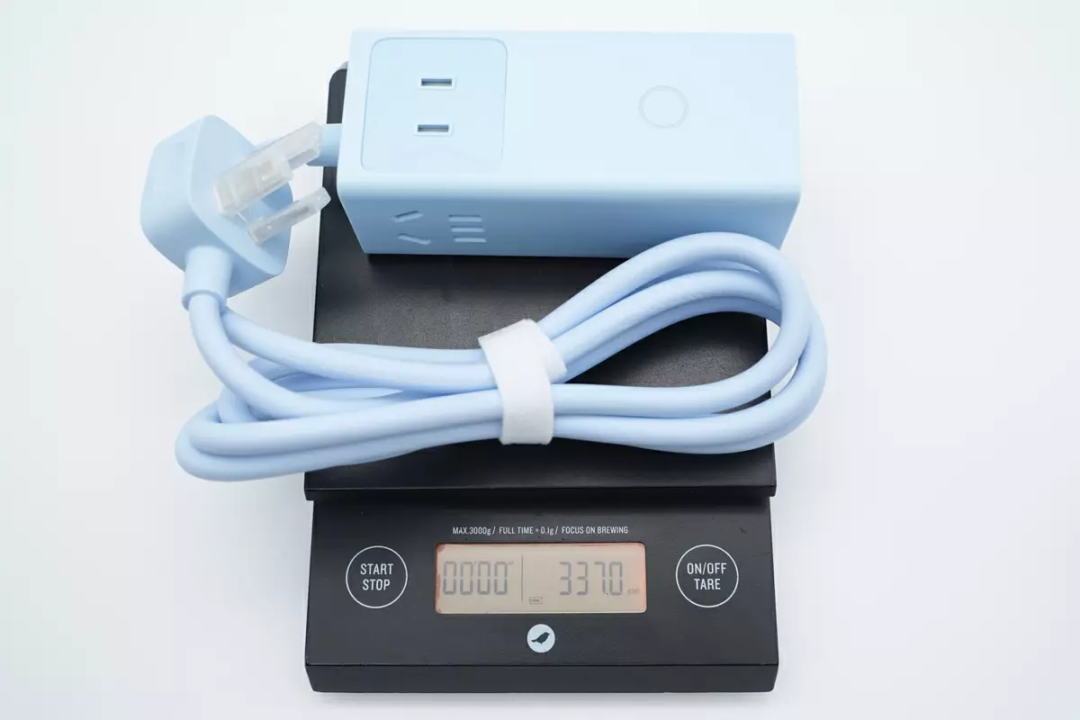

产品总重量约为337g。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/cfa3e1d913c5b8bc521edbd685b6ee8f.png)
接通电源按下开关，指示灯环亮绿光，可以让用户直观相识按键闭合状态。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/e9d0dbf5bb7fe0860ff266068556d99b.png)

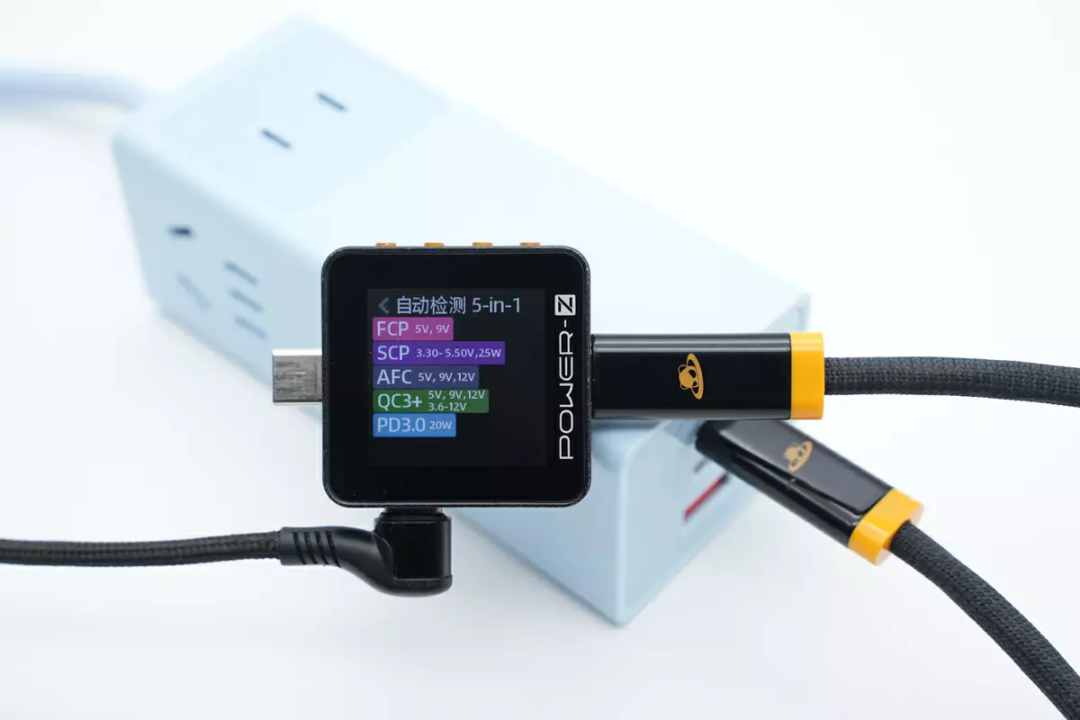

使用ChargerLAB POWER-Z KM002C测得USB-C1口支持FCP、SCP、AFC、QC3+、PD3.0快充协议。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/692725cc002eba95753d1eb3b7dec513.png)

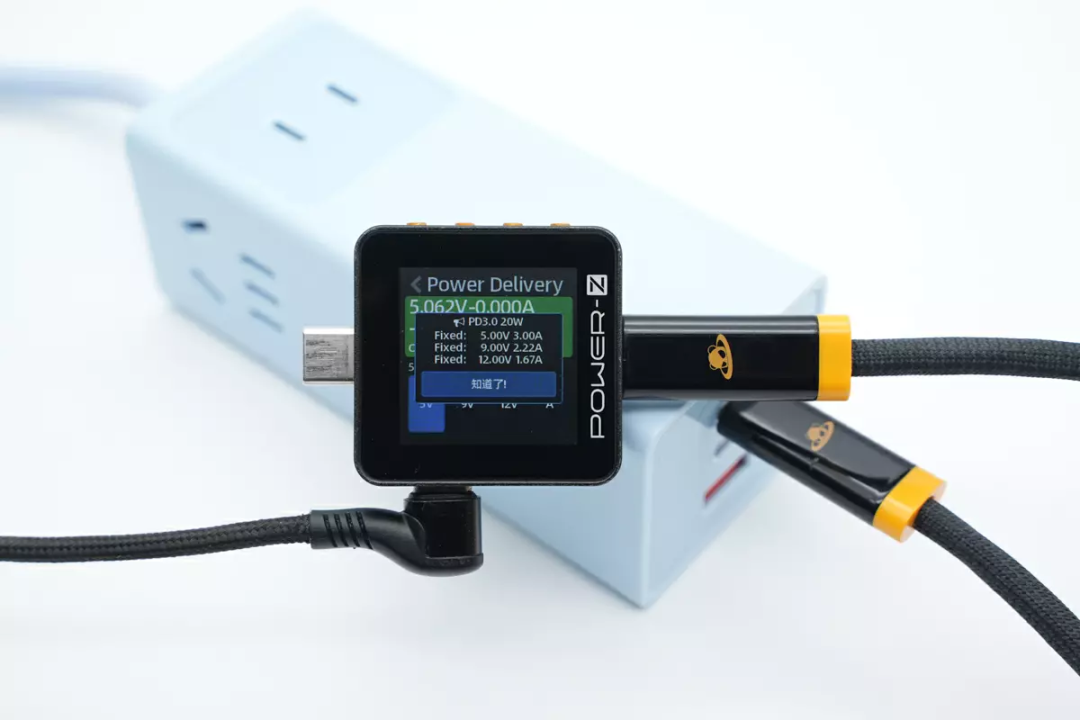

并且还具备5V3A、9V2.22A、12V1.67A三组牢靠电压。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/f3f5c2073efde0c522da89ee921d1b26.png)

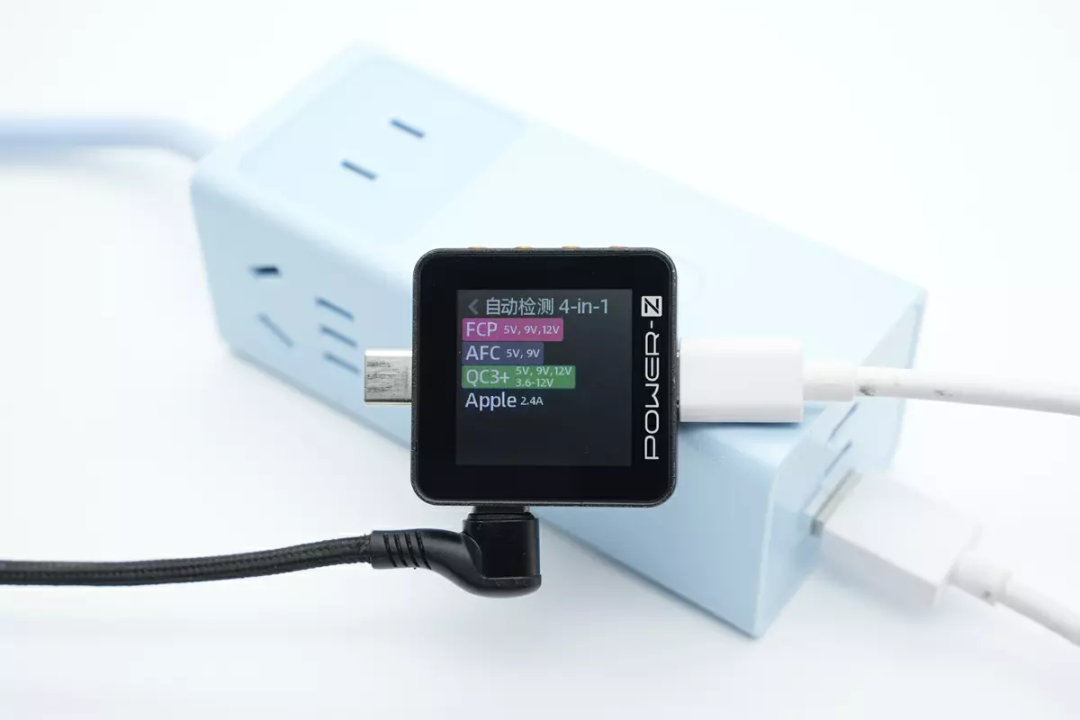

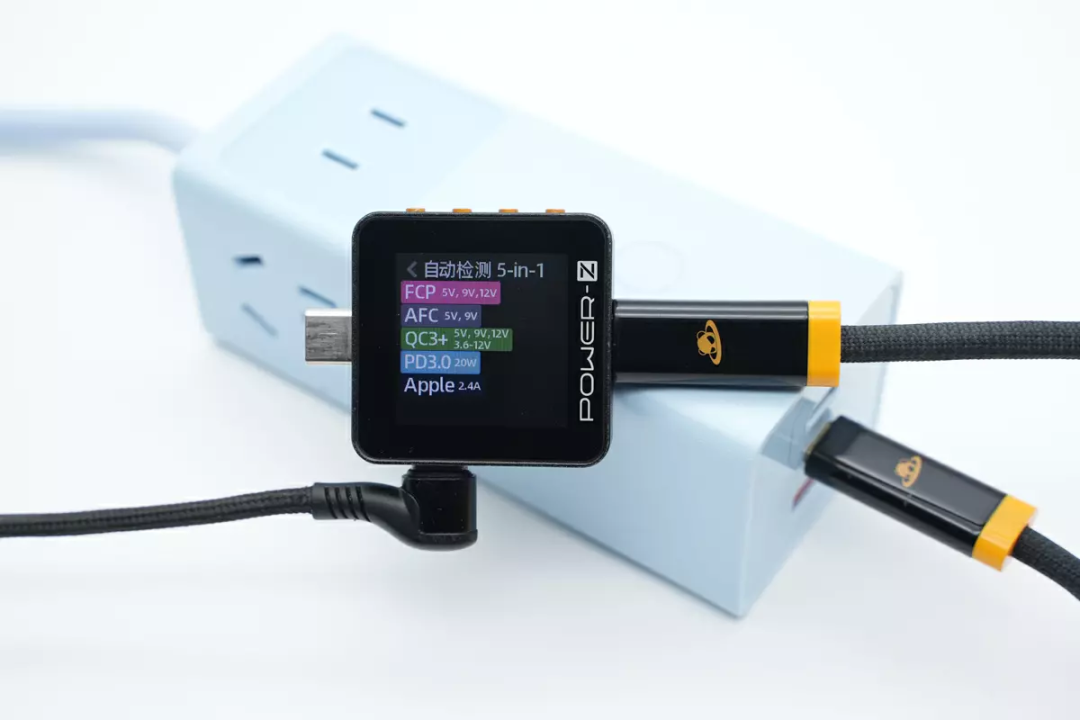

测得USB-C2口支持FCP、AFC、QC3+、PD3.0、Apple2.4A充电协议。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/afebd31df17061e11038bcc0ba188d0f.png)

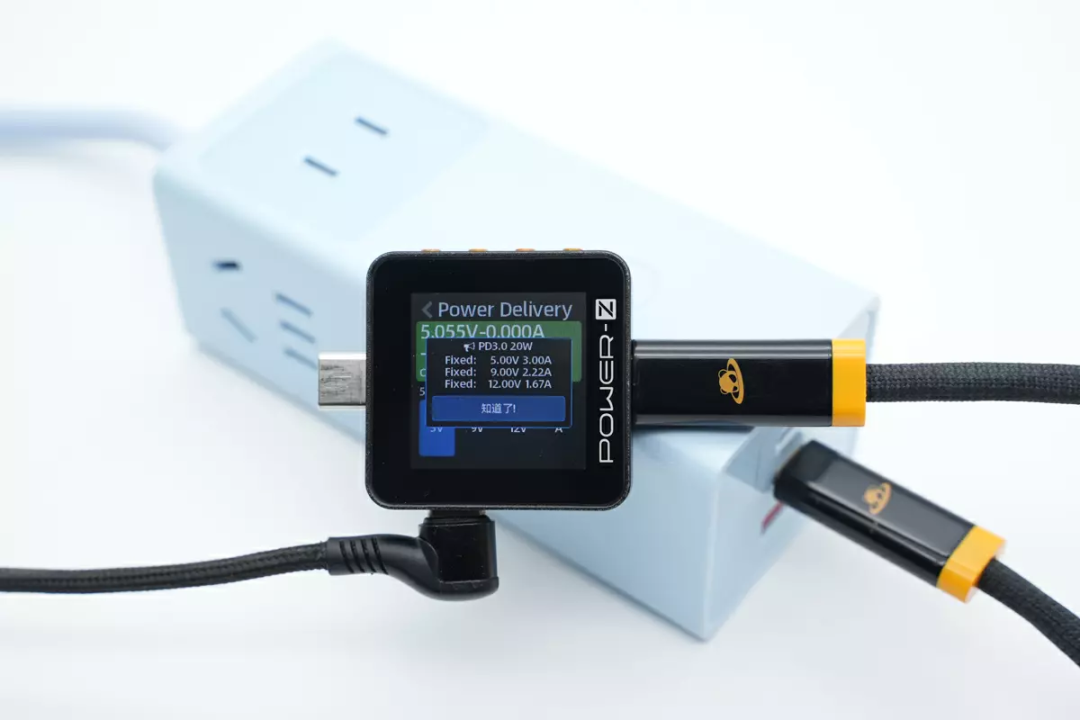

并且同样具备5V3A、9V2.22A、12V1.67A三组牢靠电压。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/3c02293859527fcb9c11d7218a237e8a.png)
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/2e5bae4c4e1fcb96272e16d5c2f0533b.png)

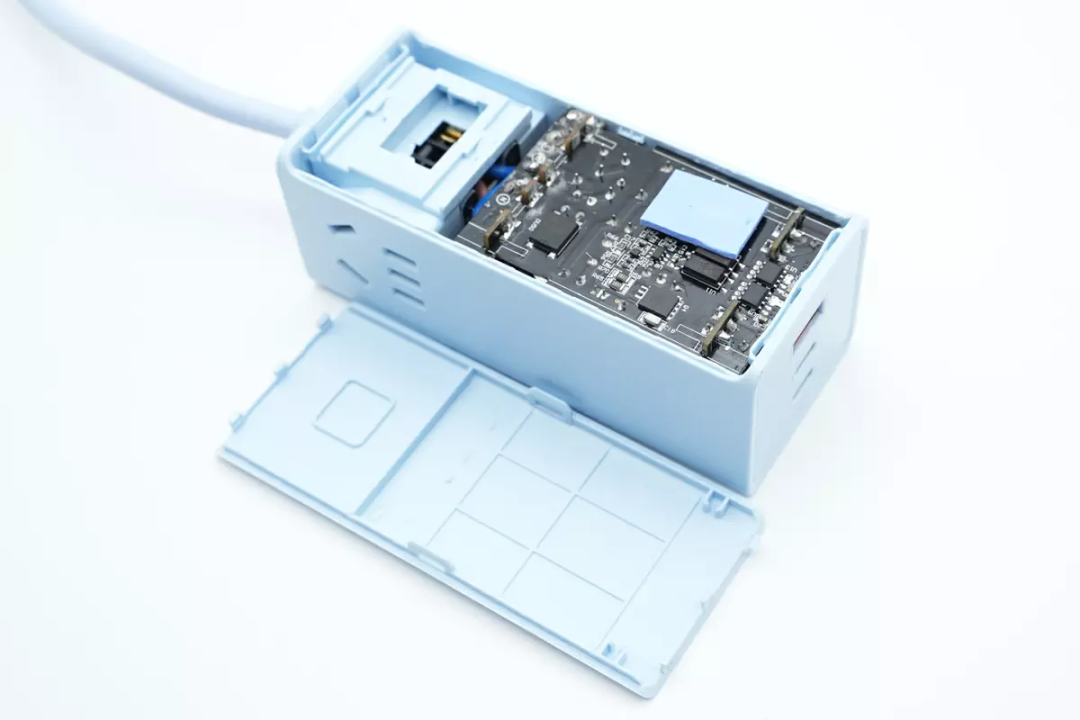

首先撬开插线板后盖，内部是插座� ？楹涂斐淠 ？�，为自力的� ？榻峁�。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/aa6d69bf13cd4f8f6782faa8d34b53d6.png)
快充� ？樯险程黄既鹊�，增强散热性能。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/ef8f3a31a1c5c5dc99a1dca4857d850c.png)
交流输入焊接毗连到快充� ？樯�，再由快充� ？榕讲遄 ？樯�。两个� ？橹浣幽陕罄�。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/d6d922ca375778bb9c436edf00aba0f5.png)

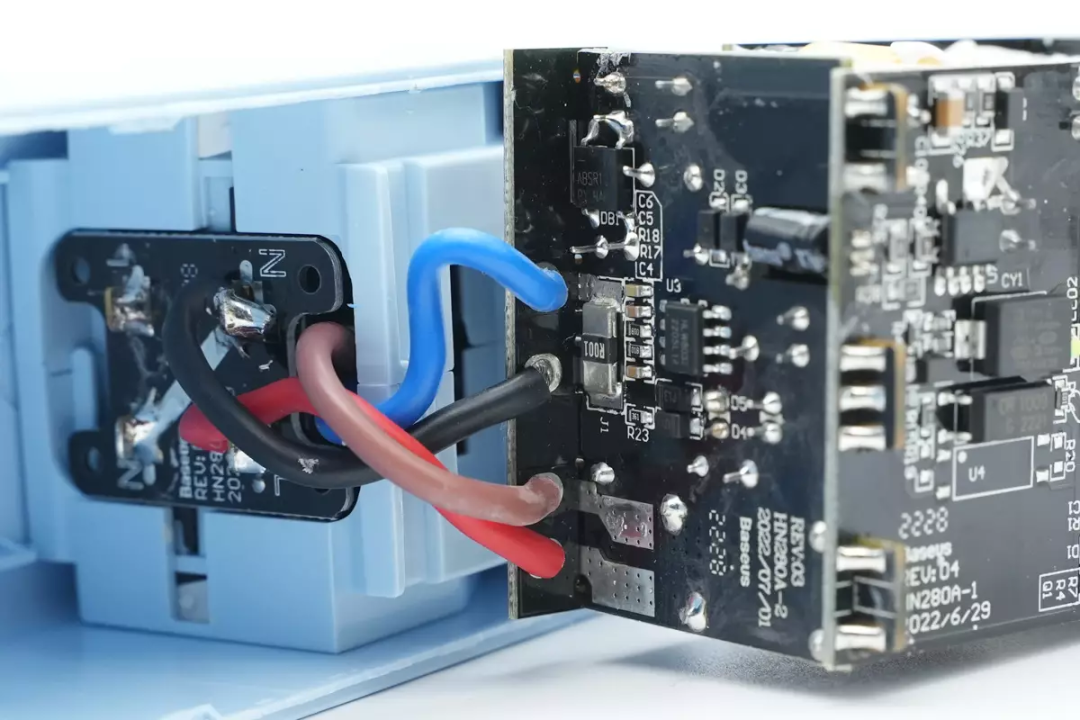

插座� ？橛肟斐淠 ？榕枷咛匦�。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/c2406e5a7ccdbae8fb7bfc7b7099b690.png)

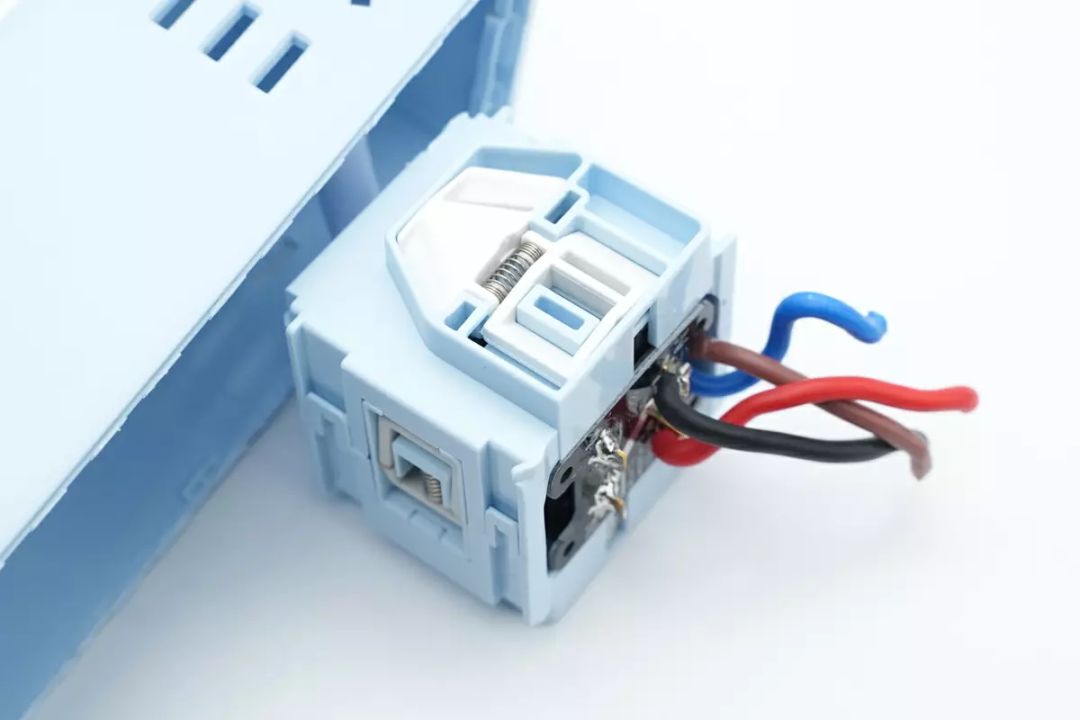

取出外壳内部的插座� ？�，� ？槎杂Σ蹇子凶粤Φ那寰裁�。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/0ecaa70f298cadfdff93876a69d5ee56.png)

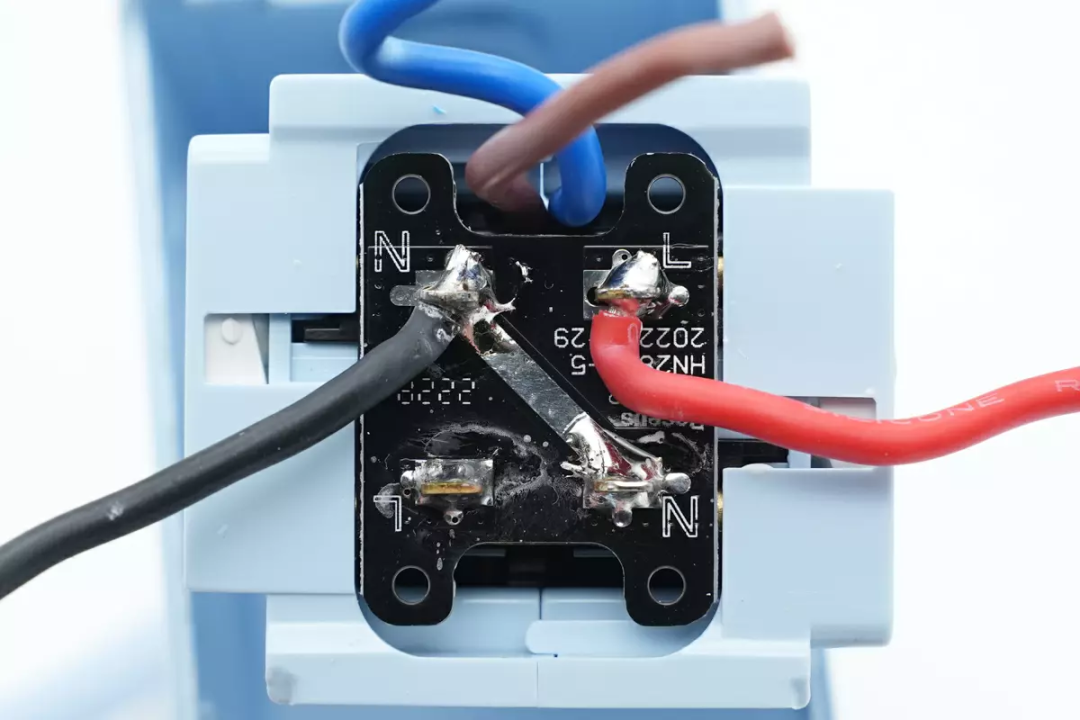

插座� ？榻幽梢惶逋隤CB板组合焊接。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/841f7cda82684f46400e73e6898dab94.png)

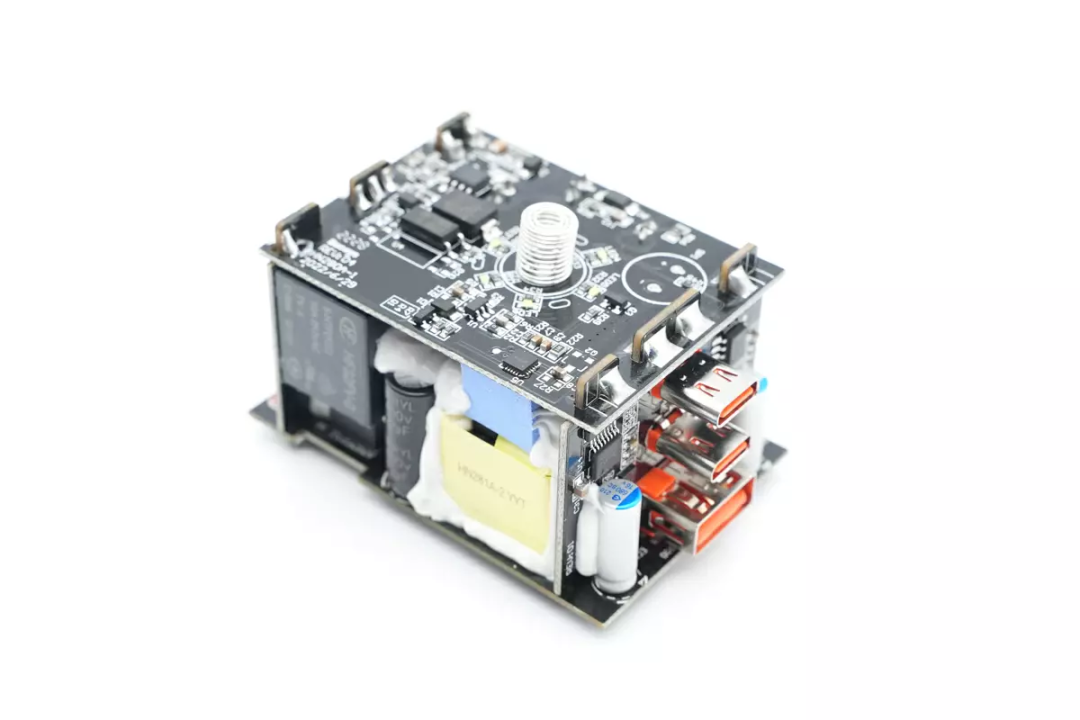

快充� ？橛伤目镻CB焊接组合成为一个整体，在PCB围成的空间内部焊接变压器，电容等元件。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/aa5cf0fb3763882516f0d28ca5e3e993.png)
另外一面可以看到用于控制交流电源的继电器。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/4c26565253945586a44f500707e5cac9.png)

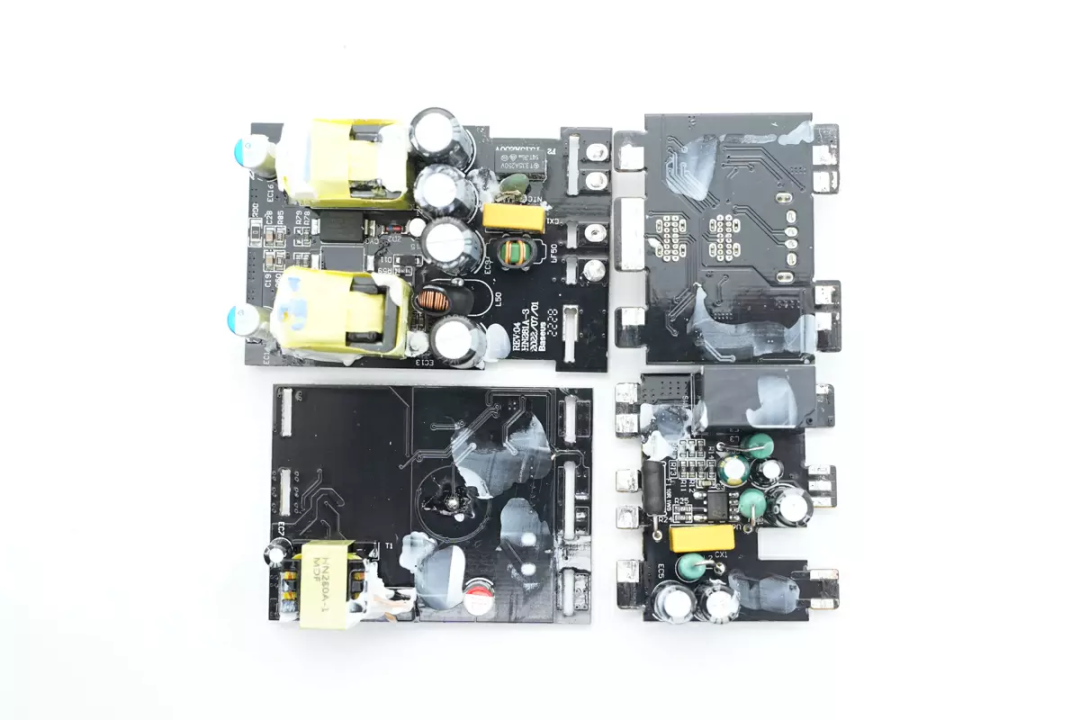

将四块小板拆脱离来，划分为控制电路电源，快充电源� ？�，输入电压电流检测控制电路和输出协议电路。

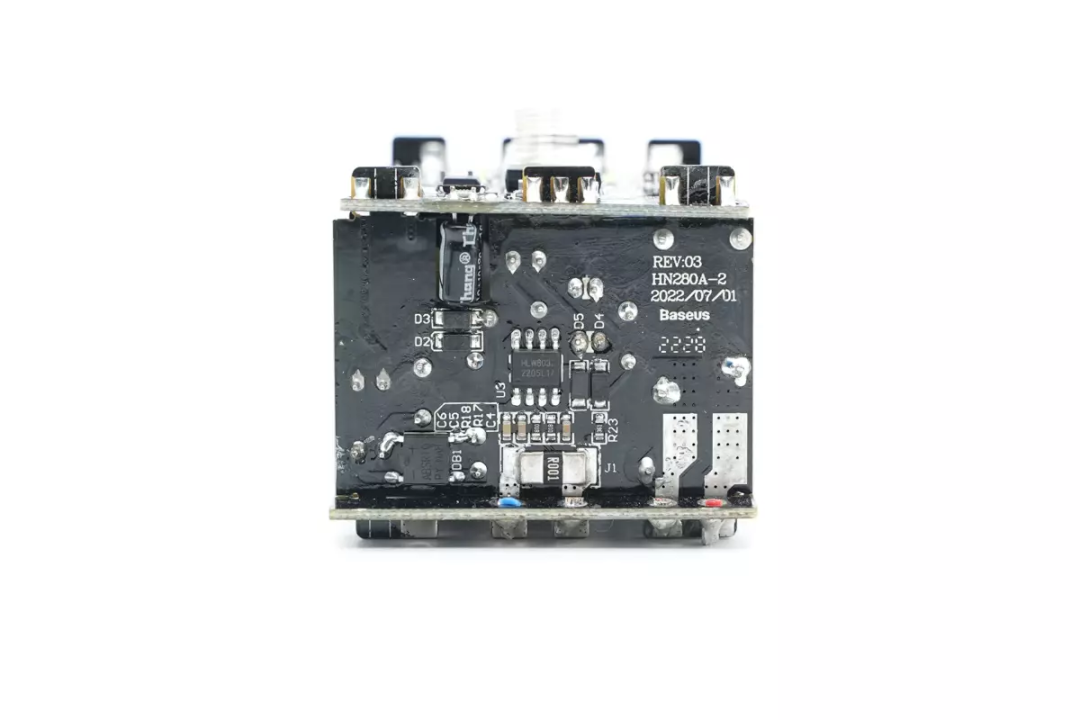

通过对PCBA的视察发明，倍思这款40W 2A1C快充插线板内置三路开关电源，划分用于快充输出，继电器控制，功率检测和触摸功效。其中两路快充电源接纳高频反激开关电源宽电压输出，输出电压由协议芯片反响给初级主控芯片，调理输出电压为输出接口供电，实现单口快充，多口5V的输出战略。下面我们就从输入端最先相识整个充电器的设计与用料。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/9c29bf2ea745527ba04af0210a4ff807.png)
输入端小块电路板为电压电流检测及控制电路，焊接电流取样电阻，采样芯片和继电器。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/84e2429861cb4c0cad912fca449a4a42.png)
小板背面为非隔离降压开关电源和控制供电的继电器等元件。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/c408c45a82b70ca893e1b2007c70621b.png)

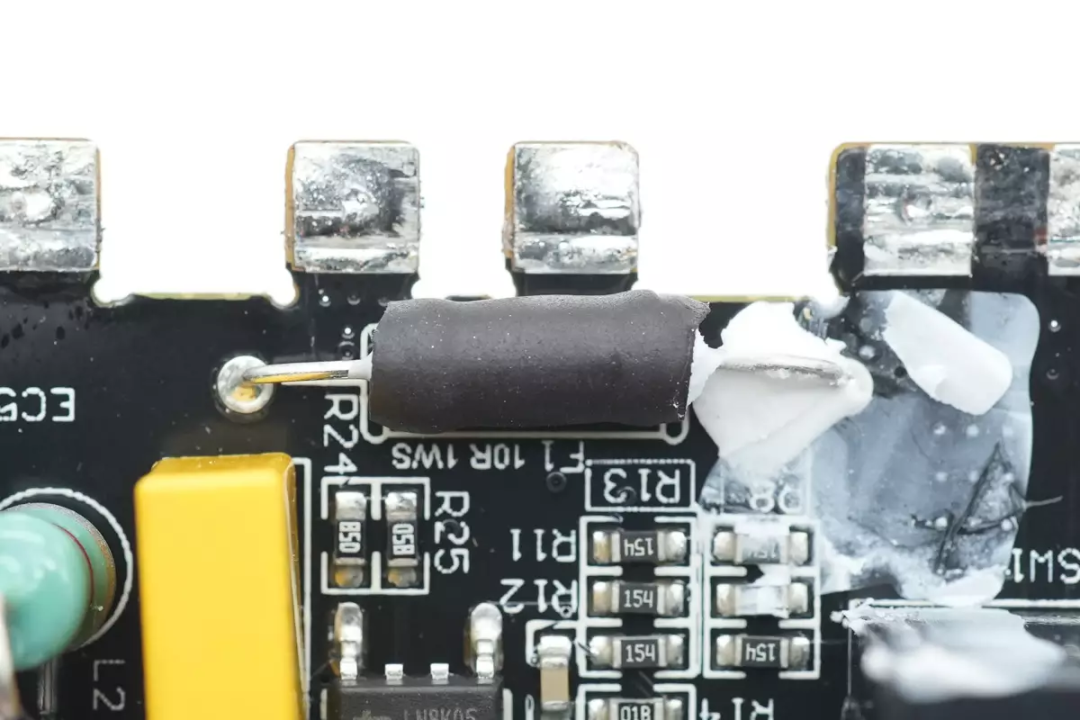

输入端包管电阻特写，规格为10Ω 1W，用于输入过流�；�，外衣热缩管绝缘。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/6e5f560f59545d4ba21e73c9942e67f9.png)

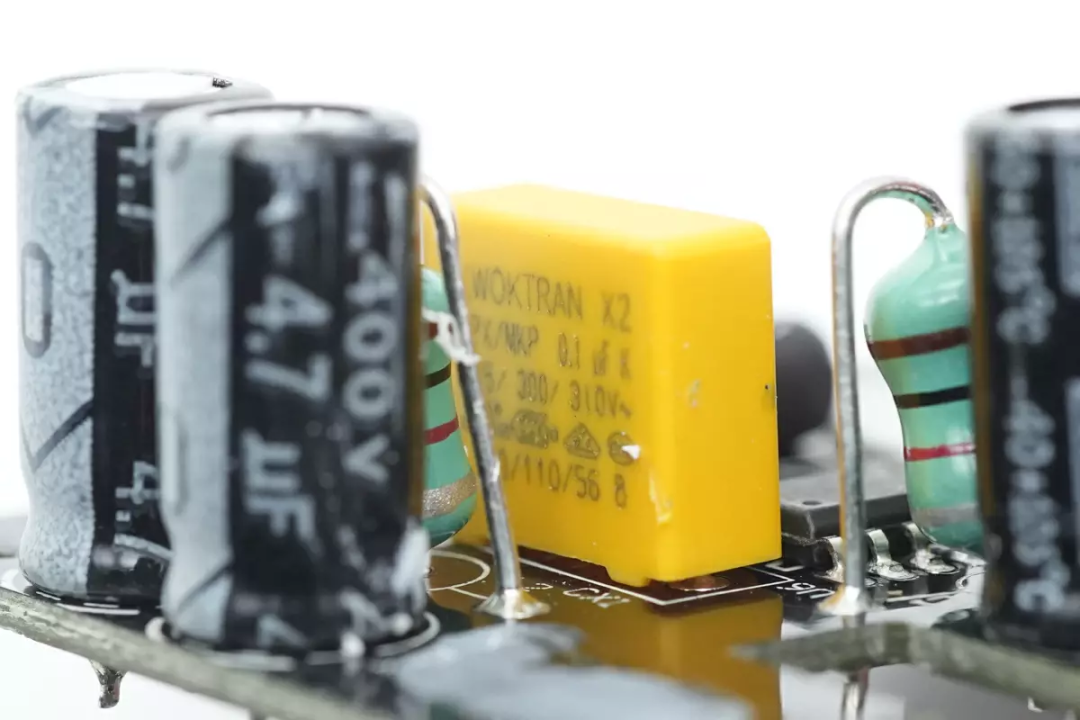

输入端安规X2电容来自KWOKTRAN国灿电子，容量为0.1μF。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/1efad9962987a6a13f67664aaa2358c6.png)

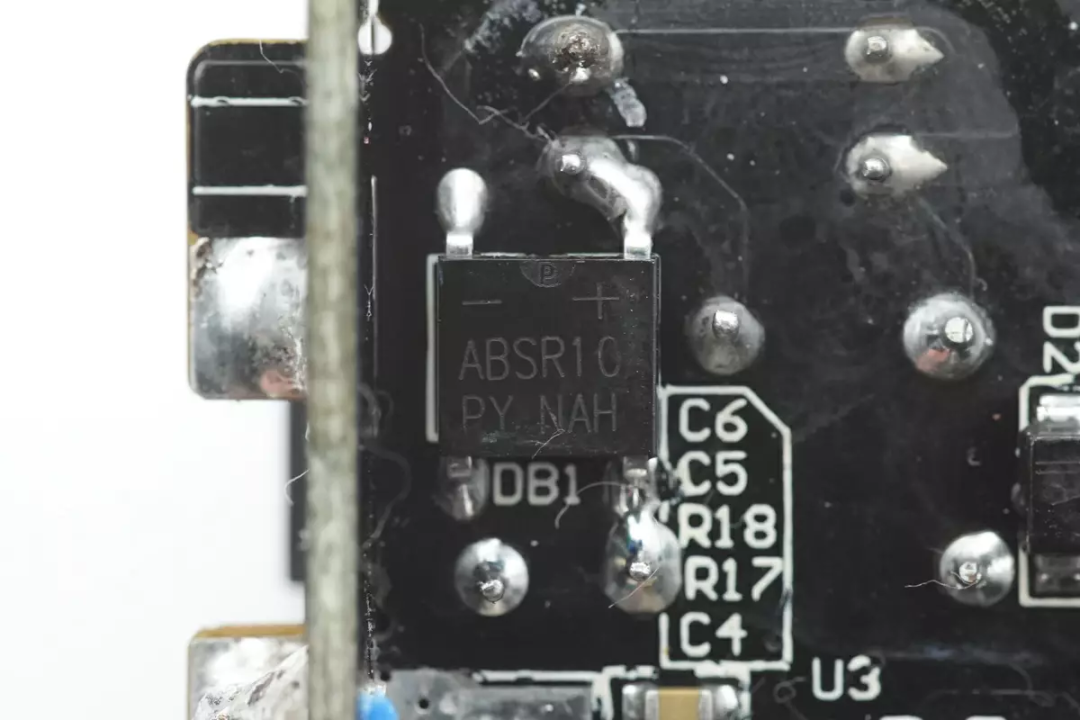

输入端一颗整流桥来自PY平伟，型号ABSR10，规格为1A 1000V。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/7d8bdc61465398322559c8b62eff45cd.png)

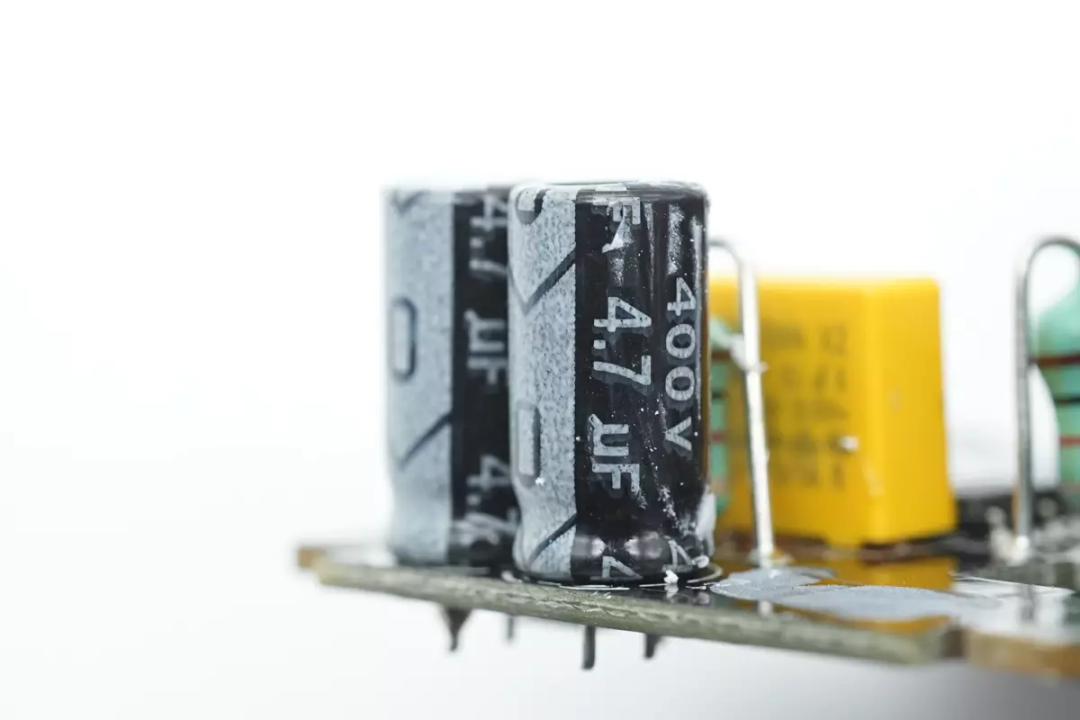

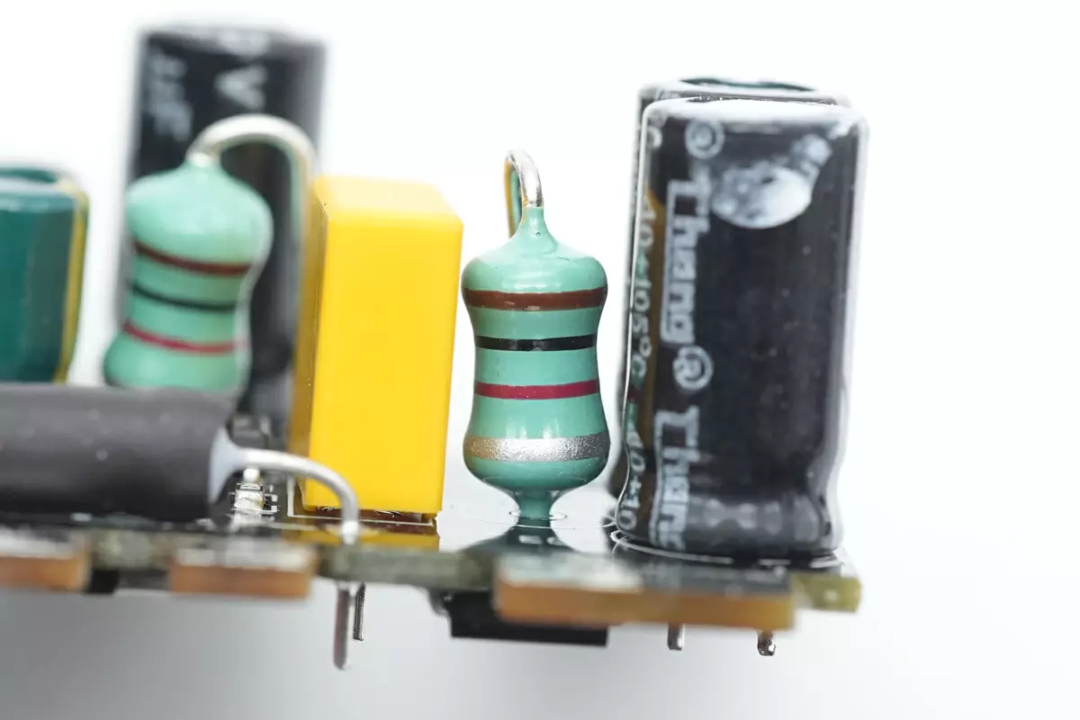

两颗输出滤波电容规格为400V 4.7μF。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/8a84d6d1464959585f8d2637857ad42d.png)
差模电感特写。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/ddb9ebf63597b3deedecc8d26a3e410c.png)

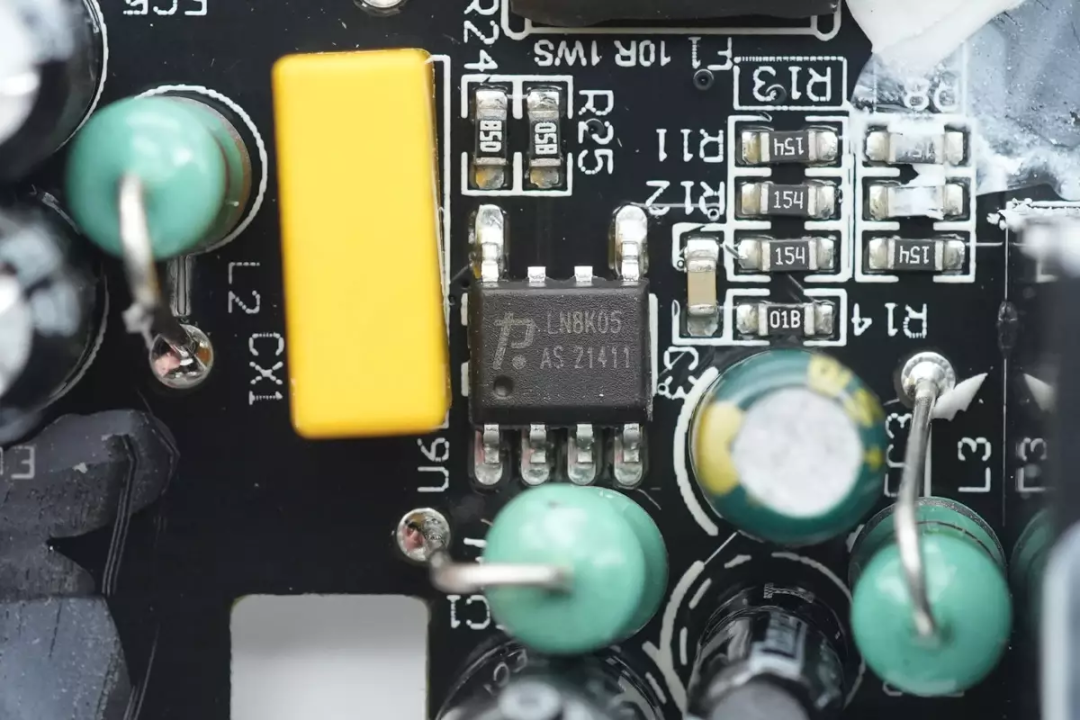

非隔离降压电路接纳力生美LN8K05A非隔离降压转换器，内部集成750V耐压开关管，支持5V牢靠电压输出，输出电流可达150mA，外围元件精简。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/6714f8ecf3437b7083b87edbcce92f86.png)

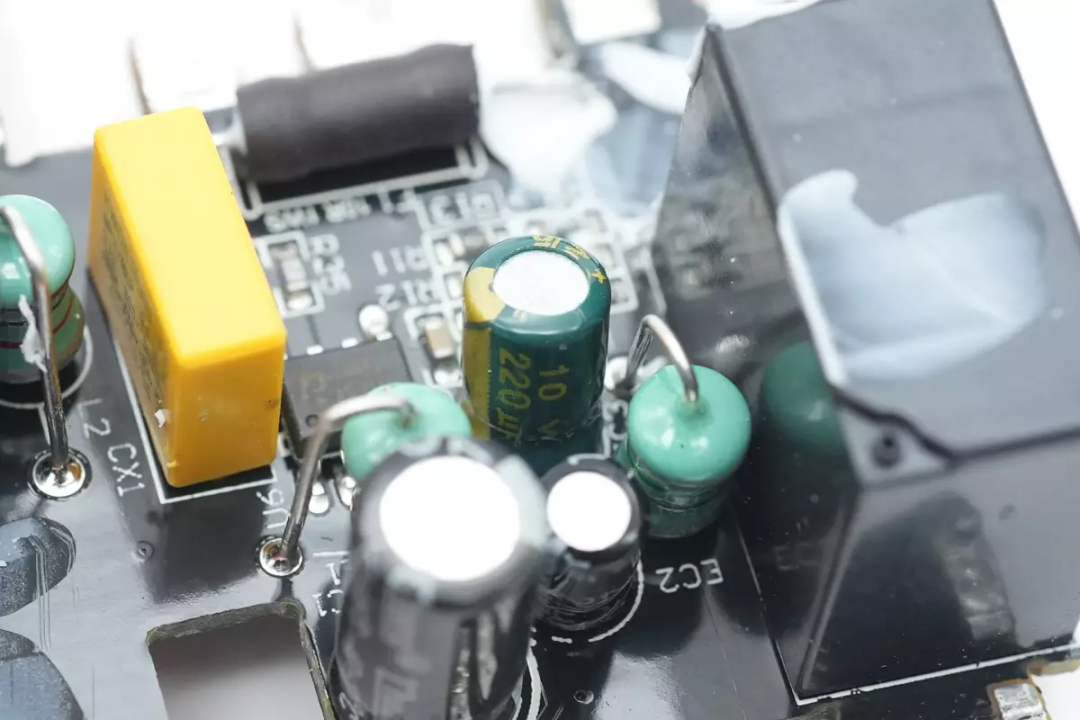

用于非隔离降压电路的输出滤波电容，规格为10V 220μF。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/5f5e1deaac5ef512ea3932ec8833a851.png)

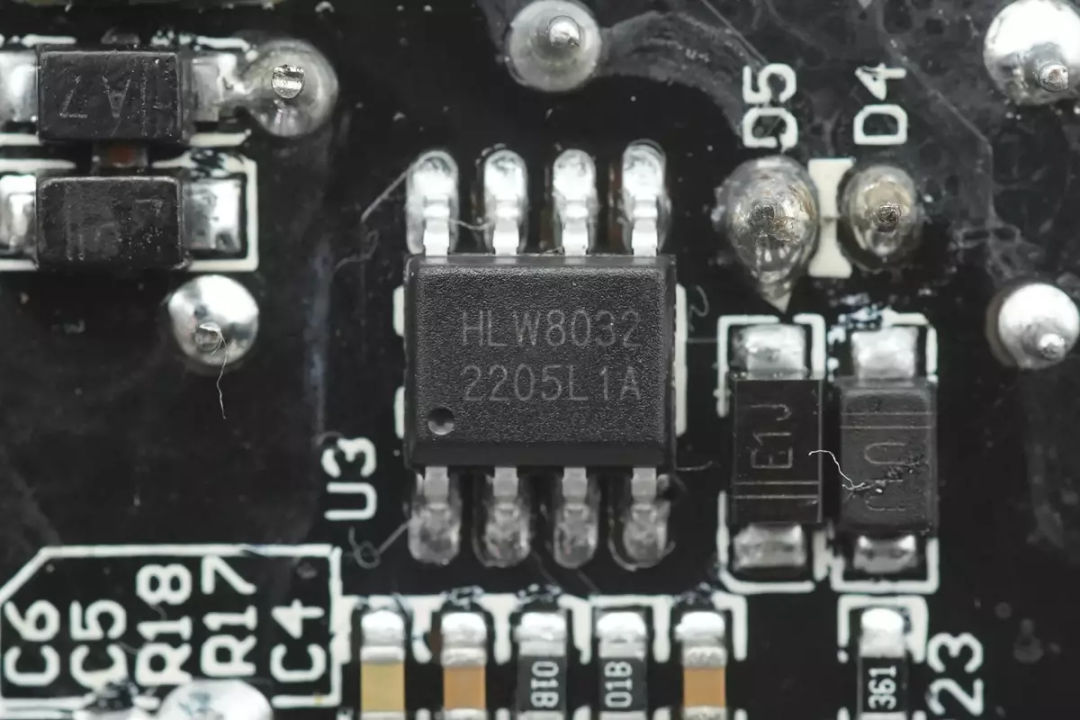

用于交流电压和输出电流计量的检测芯片，来自协力为，型号HLW8032，用于交流电压电流以及功率丈量，配合单片机实现插座的过压过流�；すπ�，确保清静用电。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/3eec9d1aea82295fe0d15fb9ec6ac0e2.png)

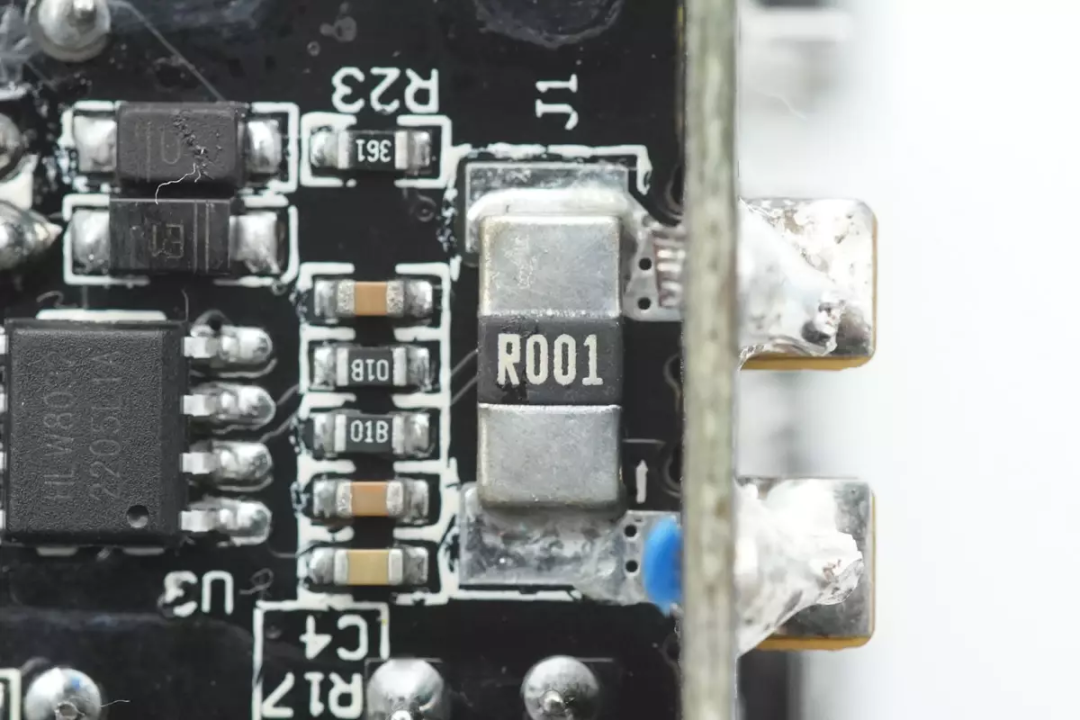

用于检测交流电流输出的1mΩ电流检测电阻，接纳2512封装。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/d4877dae6447a5081aad3e7ae6000954.png)

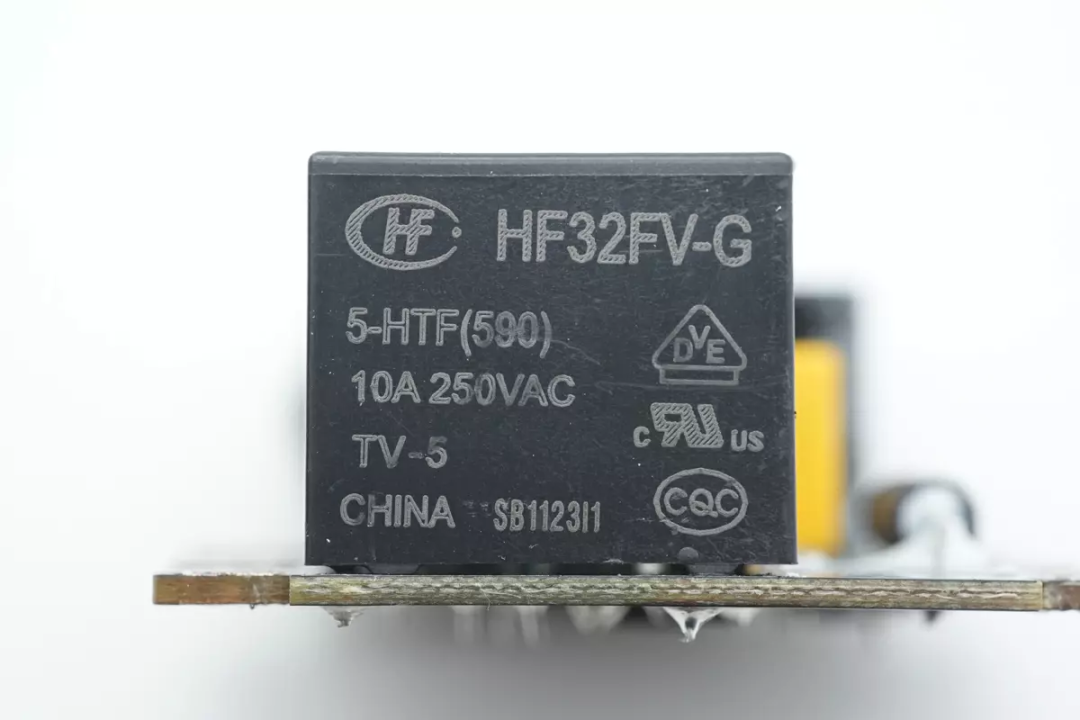

控制交流输出的继电器来自宏发，型号HF32FV-G，触点电流10A，线圈电压5V，用于控制插线板交流输出。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/aea6aaa79fb6243f36d71ac8fd85e858.png)

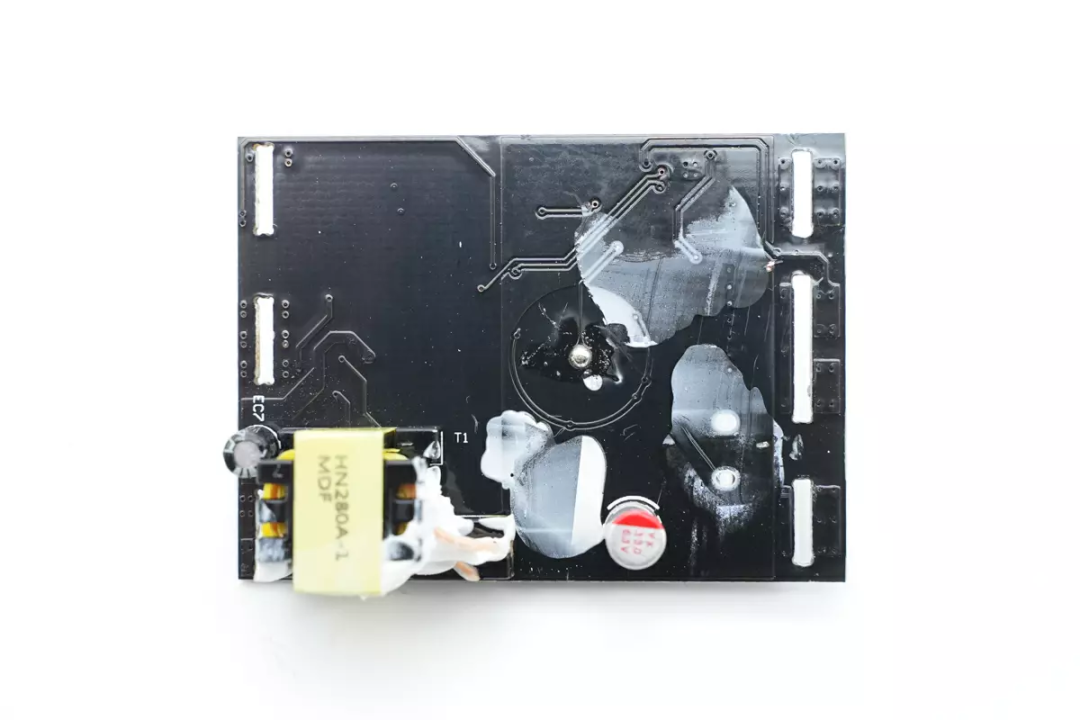

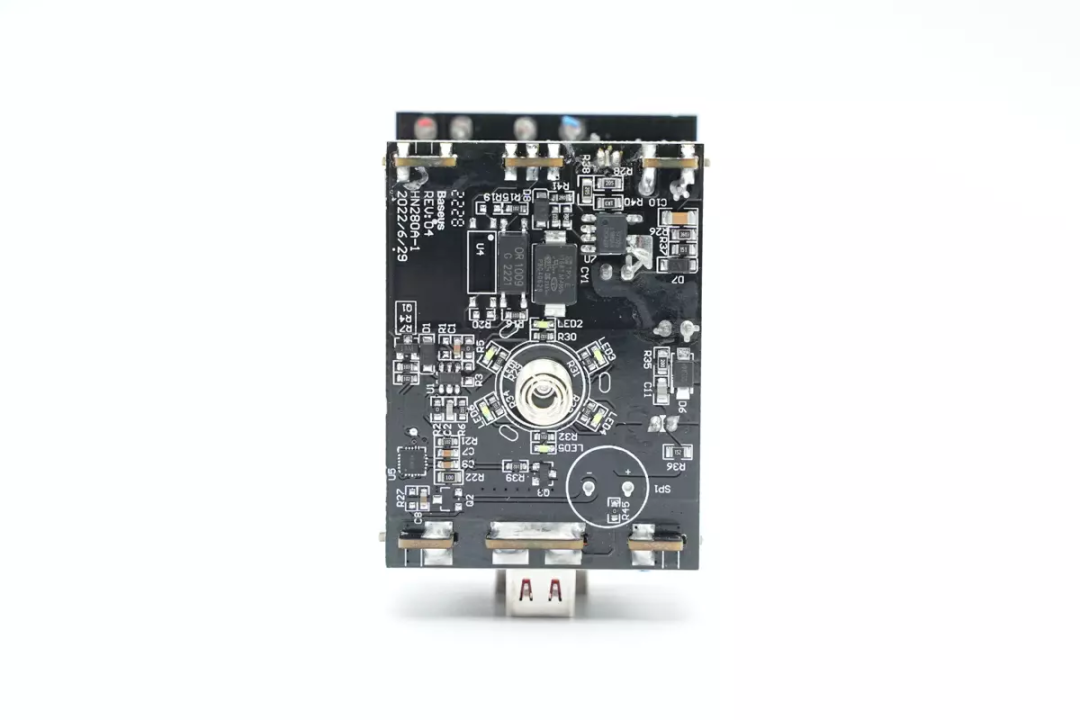

另外一起电源控制电路小板上焊接LED指示灯，开关电源以及控制单片机等，用于过压过流信号检测以及触摸控制功效。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/f3f2cfc3da14fca5365d06c7aa796cf1.png)
小板背面焊接变压器，固态电容和一颗电解电容。固态电容套胶帽绝缘。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/00b150353d9108b00b987b9d7a509ca4.png)

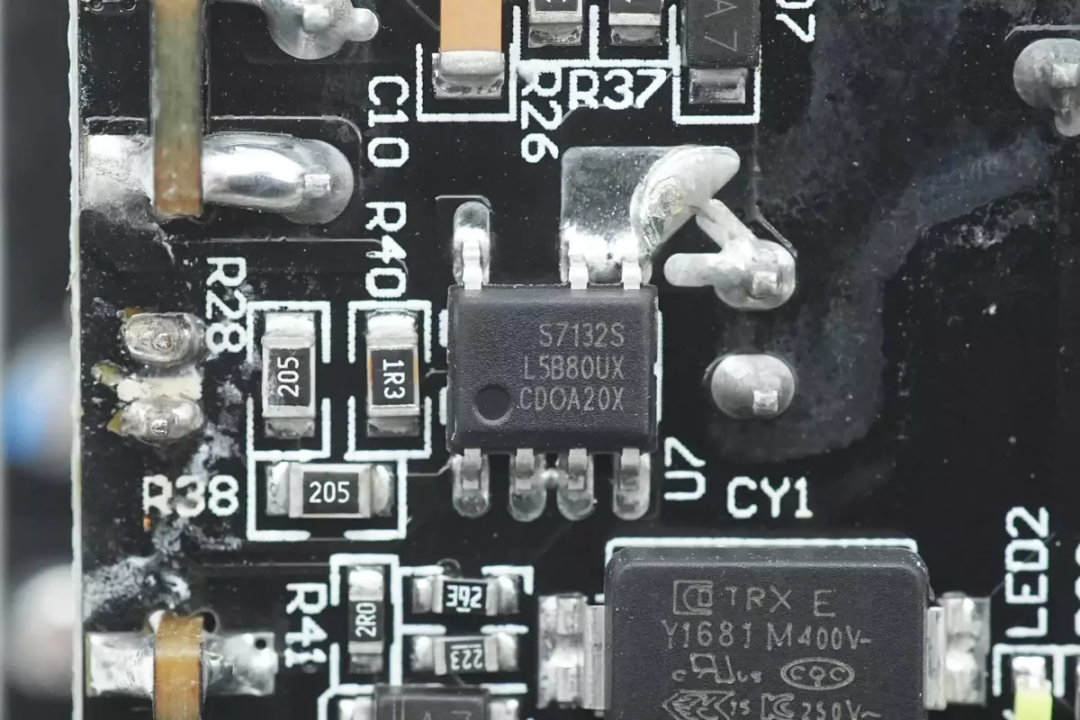

小板上降压芯片来自晶丰明源，型号S7132S，是一颗原边控制的开关电源芯片，接纳SOP7封装。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/15650c4f391d0034e7acfb1051525104.png)

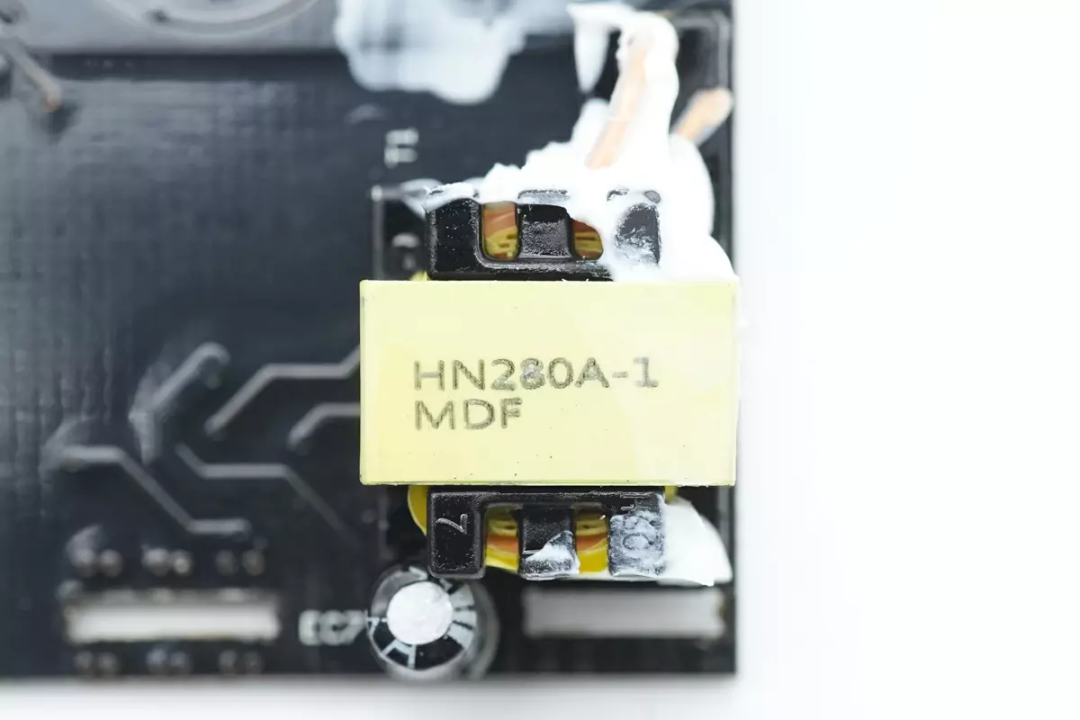

开关变压器特写，次级接纳多层绝缘线绕制，并涂有白色胶水牢靠。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/f0d1fd3a0f51a9711b6dff5840fce1a1.png)

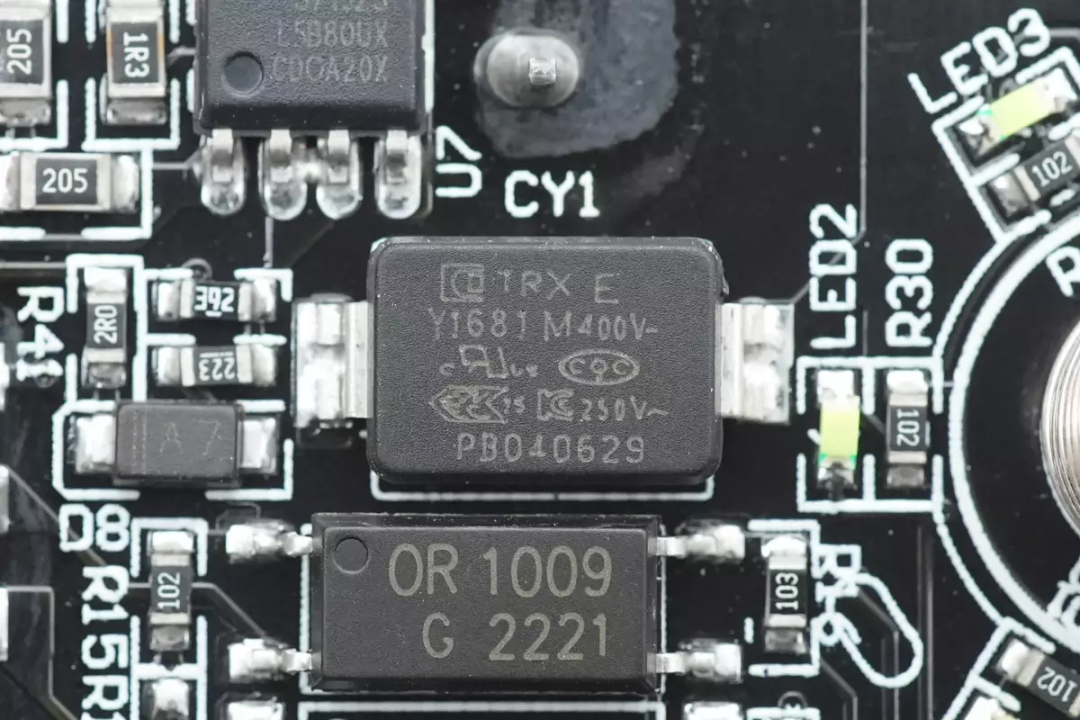

贴片Y电容来自四川特锐祥科技股份有限公司，型号TMY1681M，具有体积小、重量轻等特色，很是适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资源1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷质料的研究，以拓展更多品类的应用，为客户提供更多的解决计划。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/25dc2a0a5fc32889c105b65f1ded0f59.png)
充电头网相识到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超等闪充氮化镓充电器、遐想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/e7d4c2aaea01f17c02381f296f696e39.png)
OR-1009光耦用于状态控制。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/9fd30ca264323f0bd3eed60898686d9b.png)

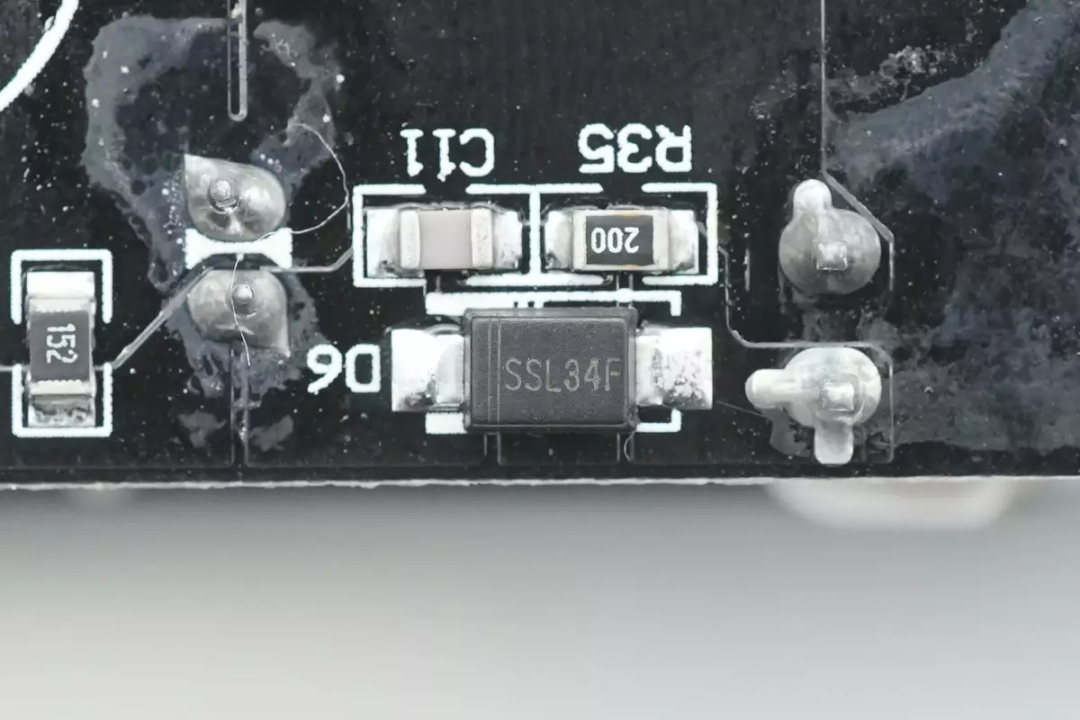

SSL34F二极管用于输出整流。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/402e6d18913cc6f3eb0c0fa3cf70acf4.png)

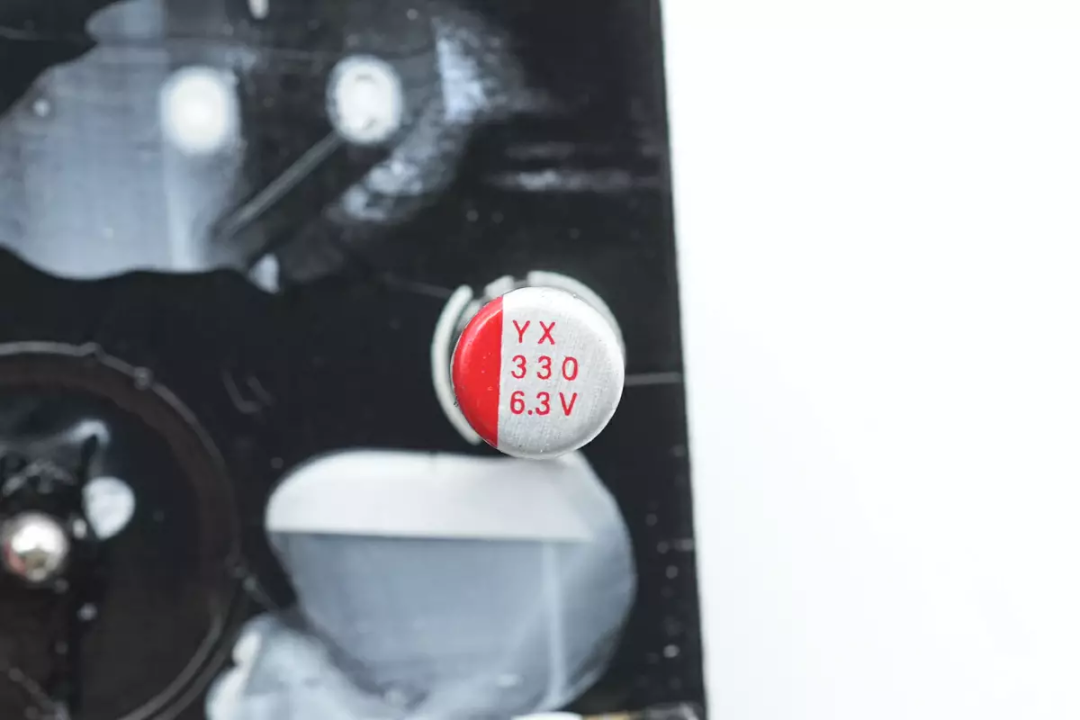

输出滤波固态电容来自胜游亚洲，规格为330μF 6.3V。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/5766eb294a9278182d73d853f0f8492f.png)

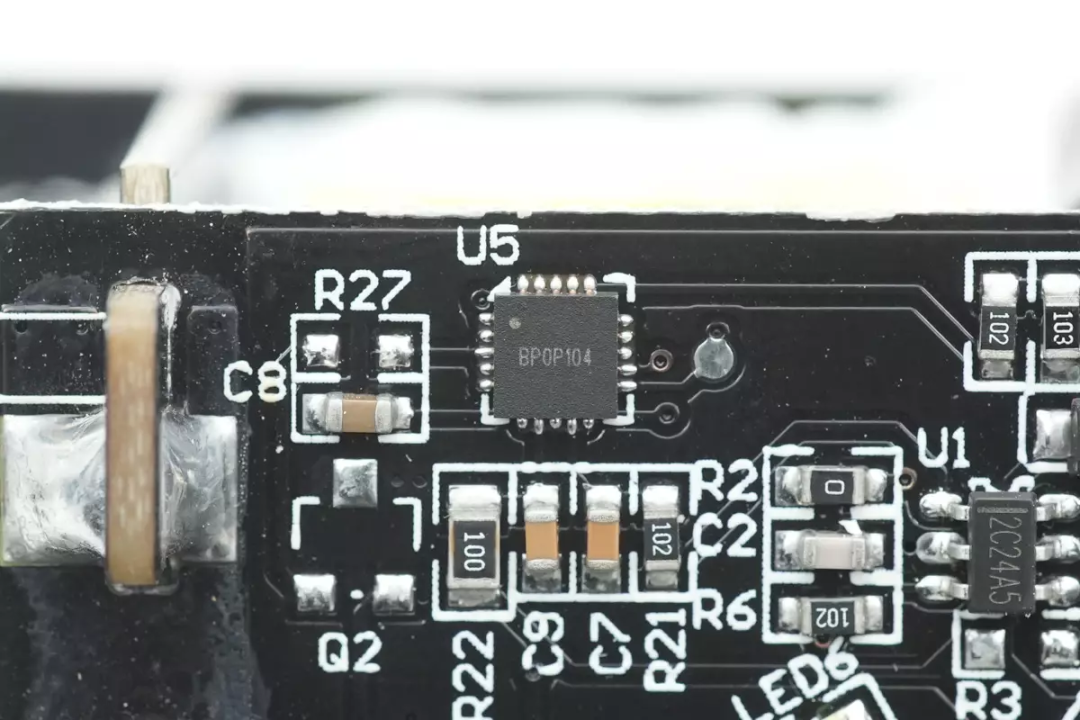

丝印BP0K104的MCU，用于过压过流�；すπЪ觳�。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/5d2b5de06b55252e9d5e6f2d709103ab.png)

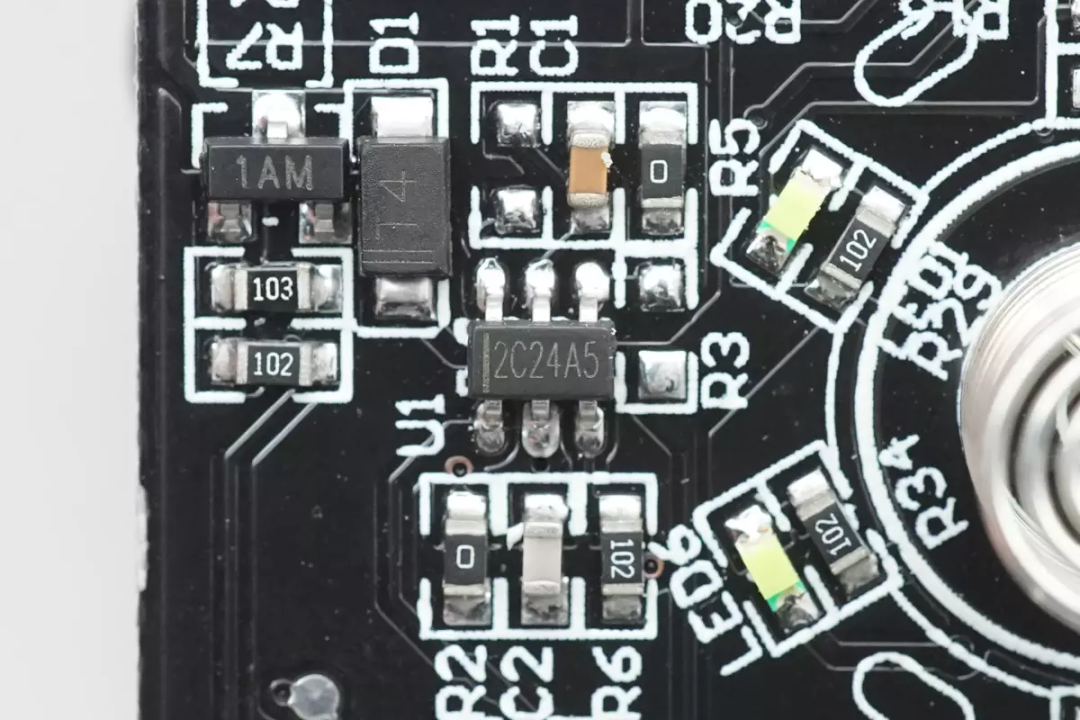

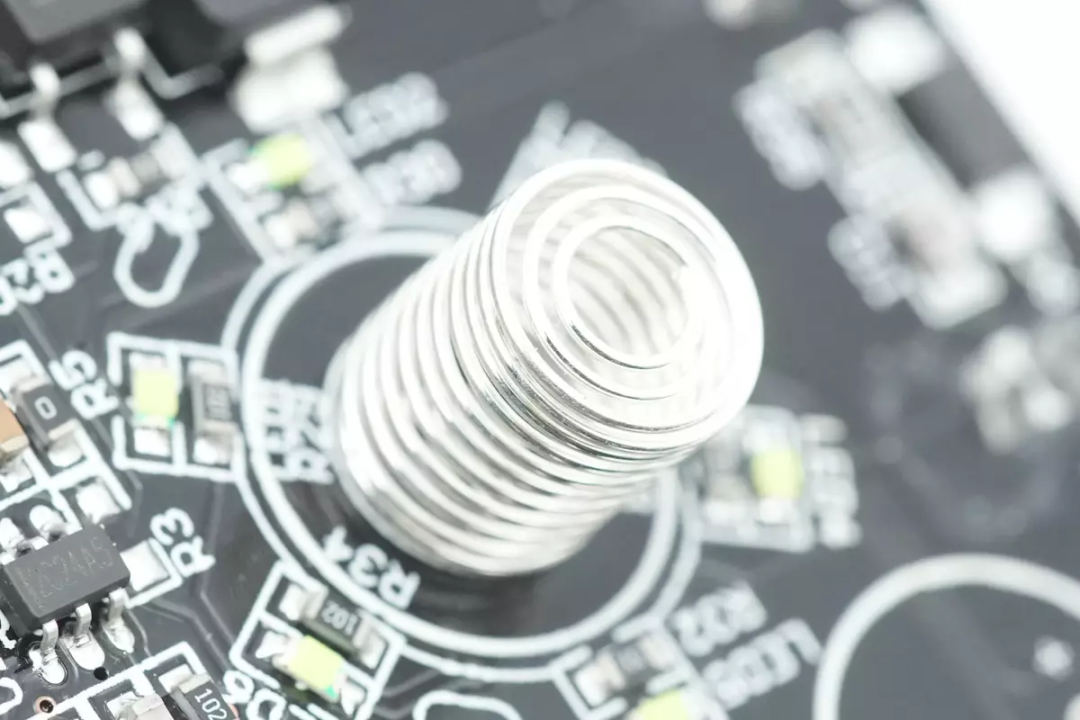

一颗触摸芯片丝印2C24A5，用于检测弹簧的触摸操作。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/cb236e4d1157714f7cf02a144bdc0a3f.png)
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/826f9ffd58206cbf955862274c605059.png)
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/3e1e42a81ce4323e824cd7311148b941.png)
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/1c843b9b8eaab1f304cfd3c8cbd878e8.png)

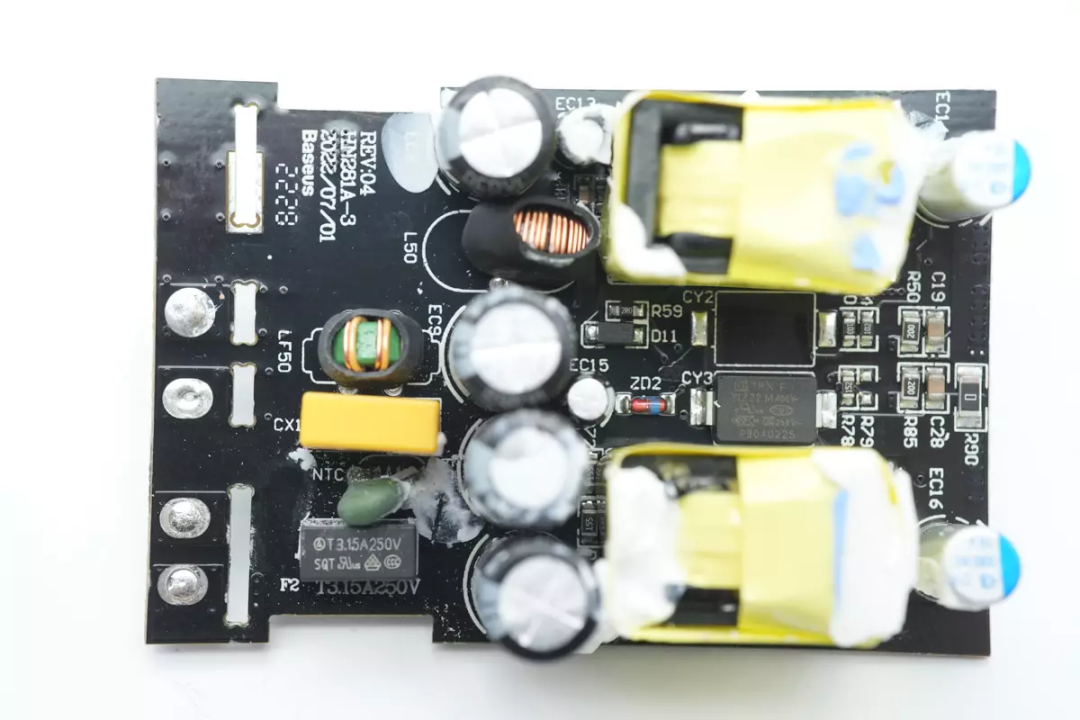

快充电源� ？樽钭蟛辔淙氚芩�，压敏电阻和安规X2电容，共模电感，右侧焊接高压滤波电容和差模电感，再右侧是两颗变压器和贴片Y电容，最右侧是两颗滤波固态电容。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/04766bfac78d04c91ae6dddd223a1afb.png)

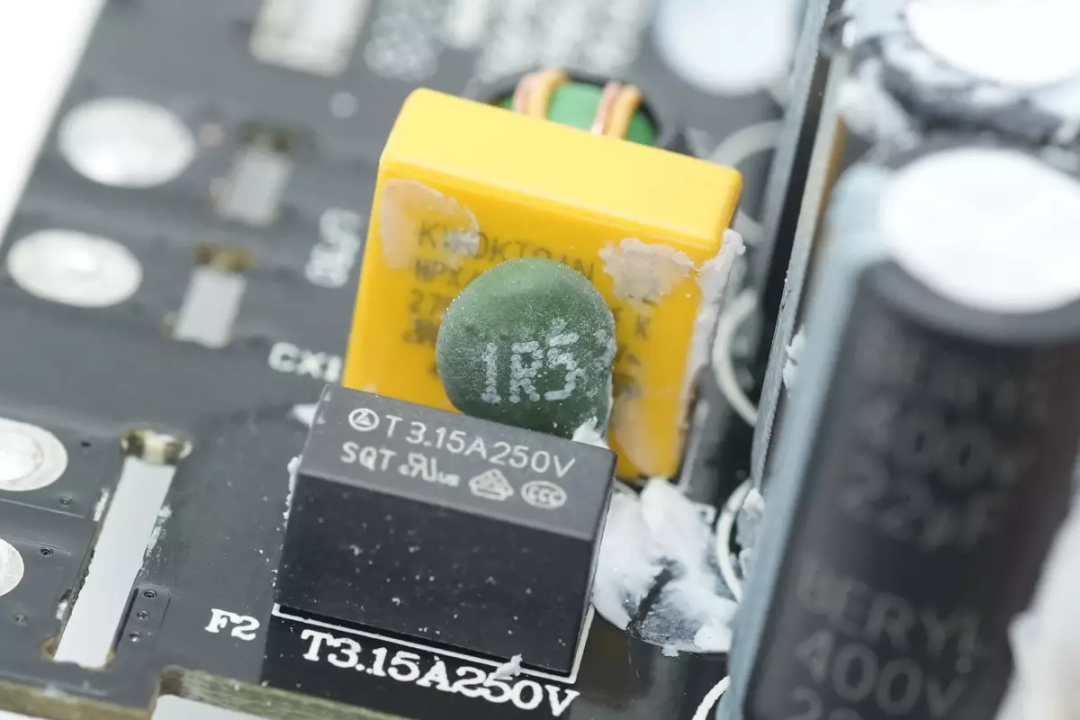

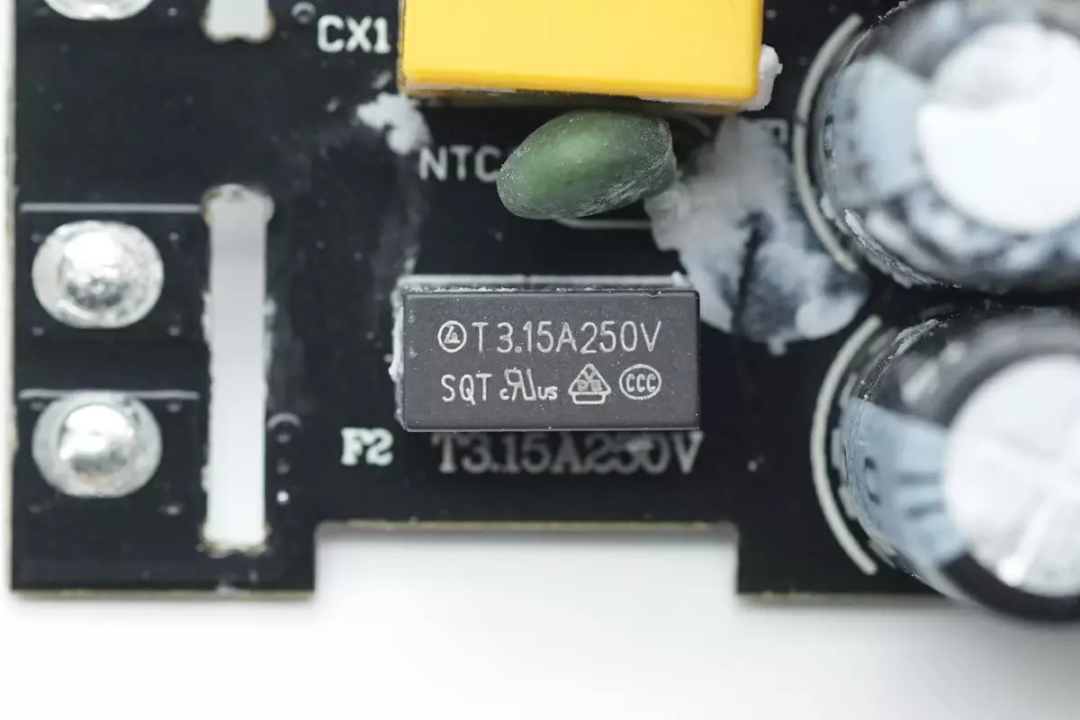

输入端延时包管丝规格为3.15A 250V。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/09d960df339ca1eaccb2a5fee66d41bb.png)
NTC热敏电阻丝印1R5，用于抑制快充� ？榻尤氲缭吹墓セ鞯缌�。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/4a68eee1d342a82132e8f56a852e2fdc.png)

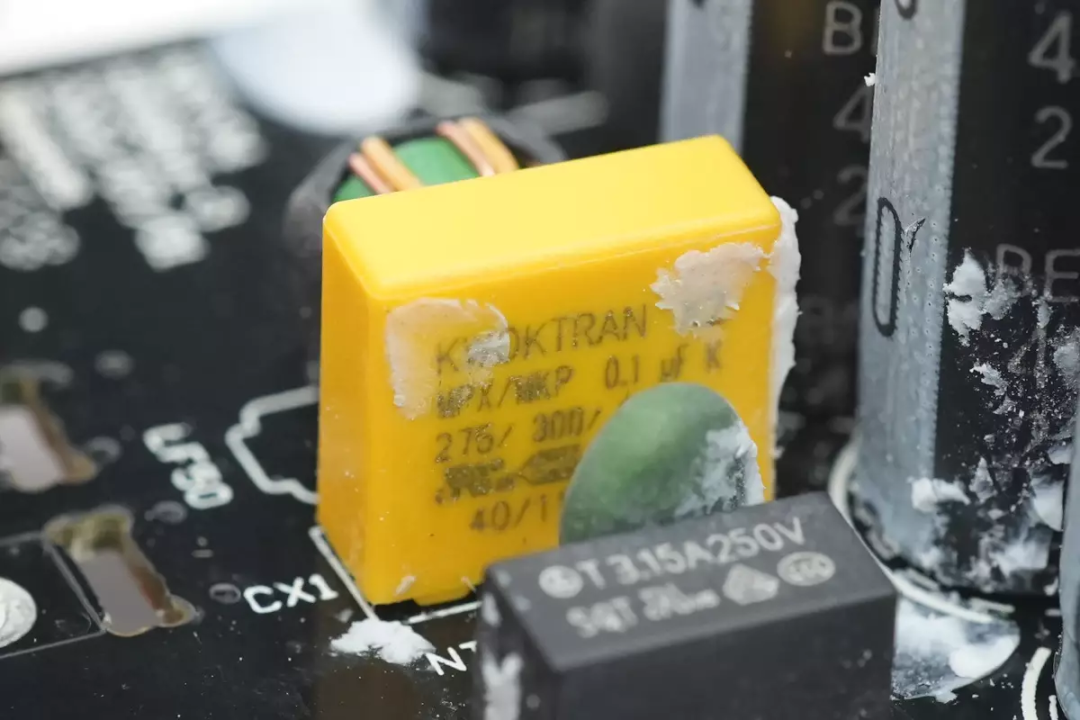

X2安规电容来自KWOKTRAN国灿电子，容量为0.1μF。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/a18944887e3c8dc62c092068f83317f0.png)

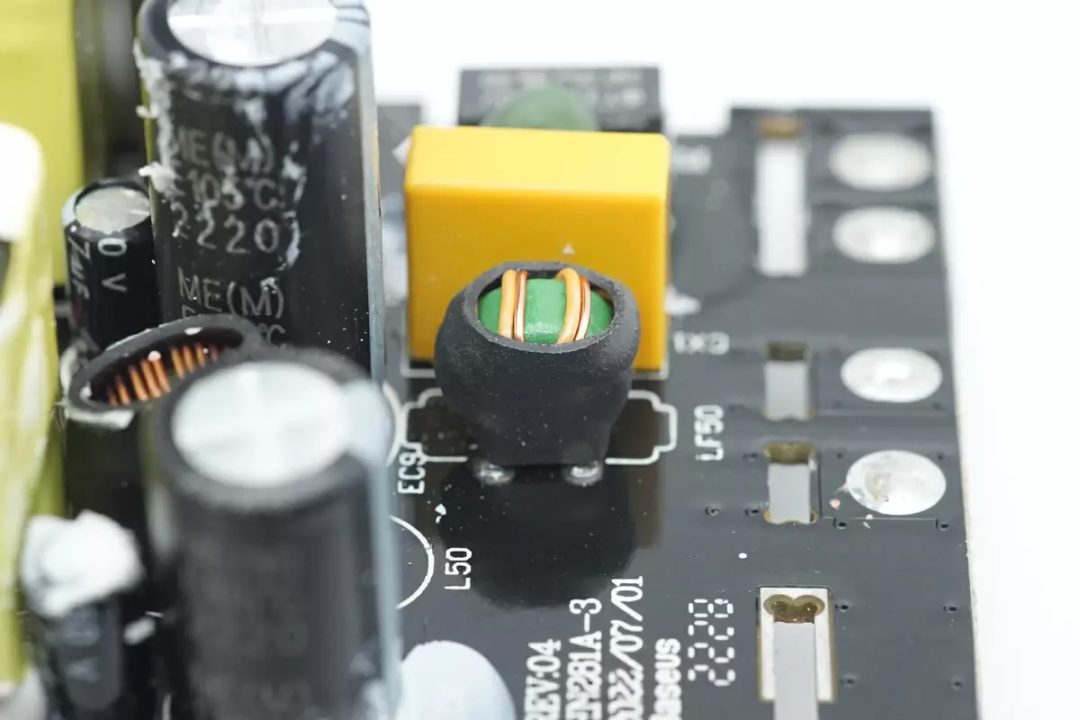

共模电感接纳绝缘线和漆包线绕制，外衣热缩管绝缘。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/0e534b013ebee504ea537dee0f9a7bb7.png)

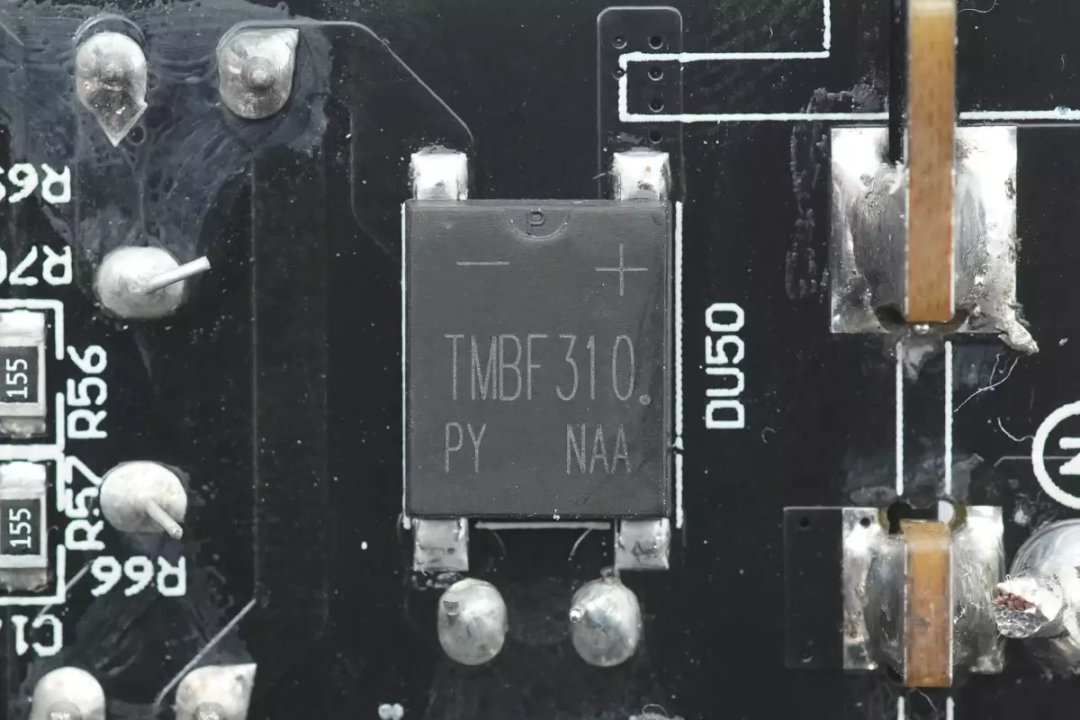

整流桥来自平伟，型号TMBF310，规格为3A 1000V。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/38be4166a4a2b819fa331bbb8f09c651.png)
四颗高压滤波电容来自绿宝石，其中三颗规格为400V 22μF。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/06e3a62edd1d74fa5fe9f3c545183ad7.png)

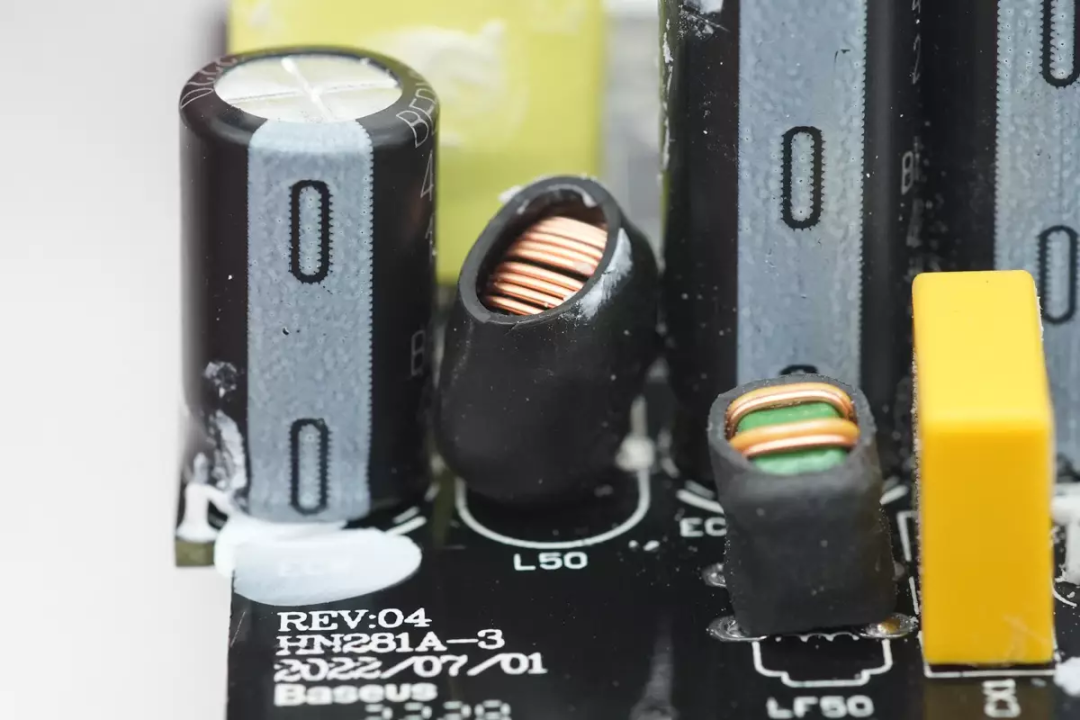

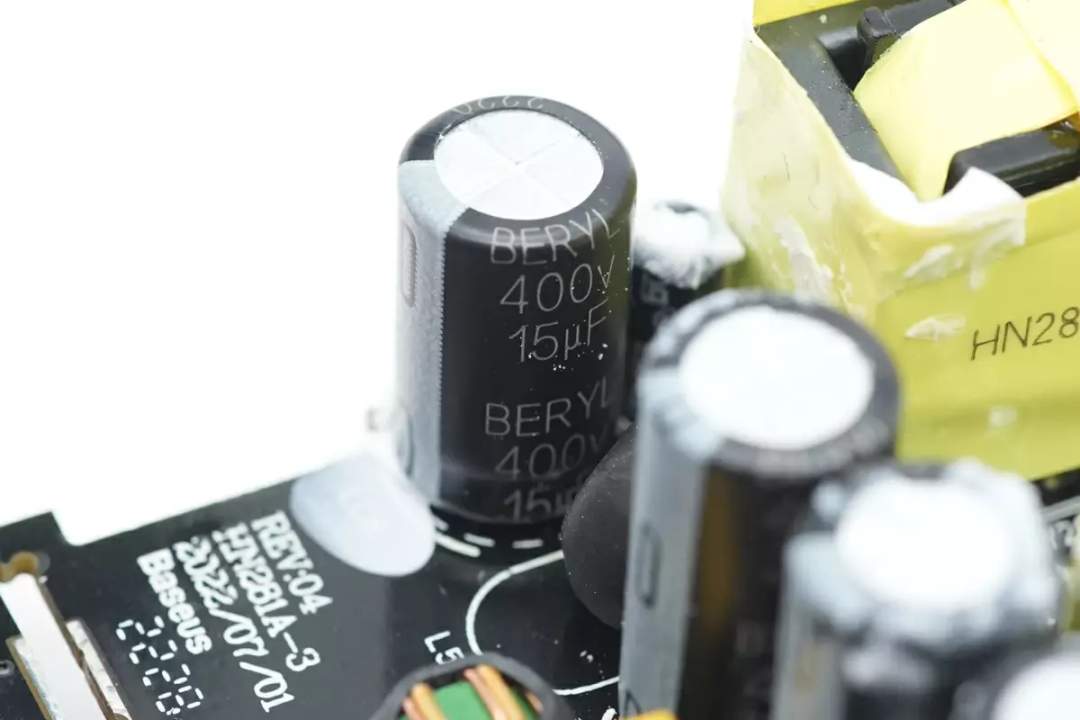

另外一颗规格为400V 15μF，总滤波电容容量为81μF。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/b18a1e371829c1f53cd1950cf7a35a6d.png)
差模电感接纳磁围绕制，外衣热缩管绝缘。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/24f63ffc3f792a411cc5069eef81b4a8.png)
快充� ？樯瞎埠附恿铰房氐缭�，其中一起为氮化镓主控芯片搭配氮化镓开关管，另外一起为集成MOS管的电源芯片。

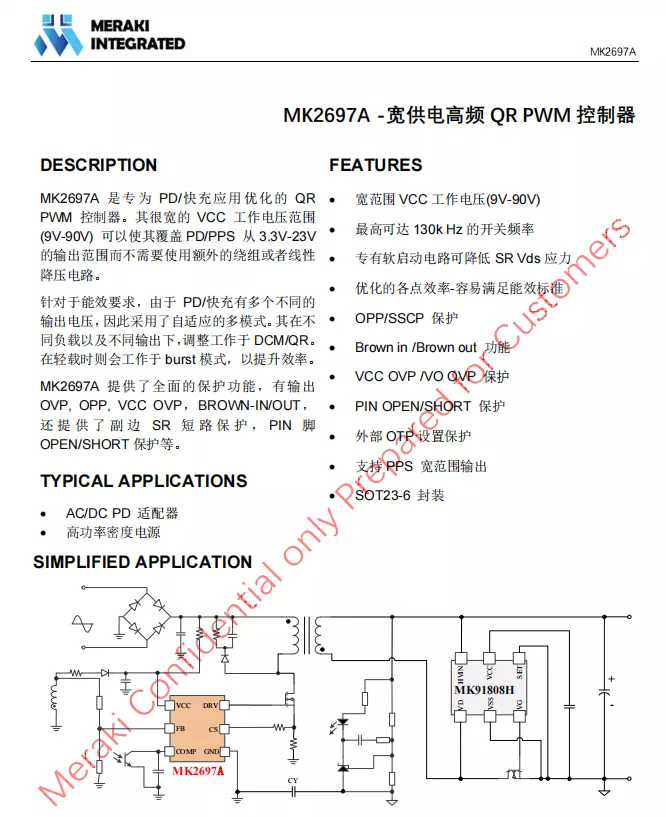

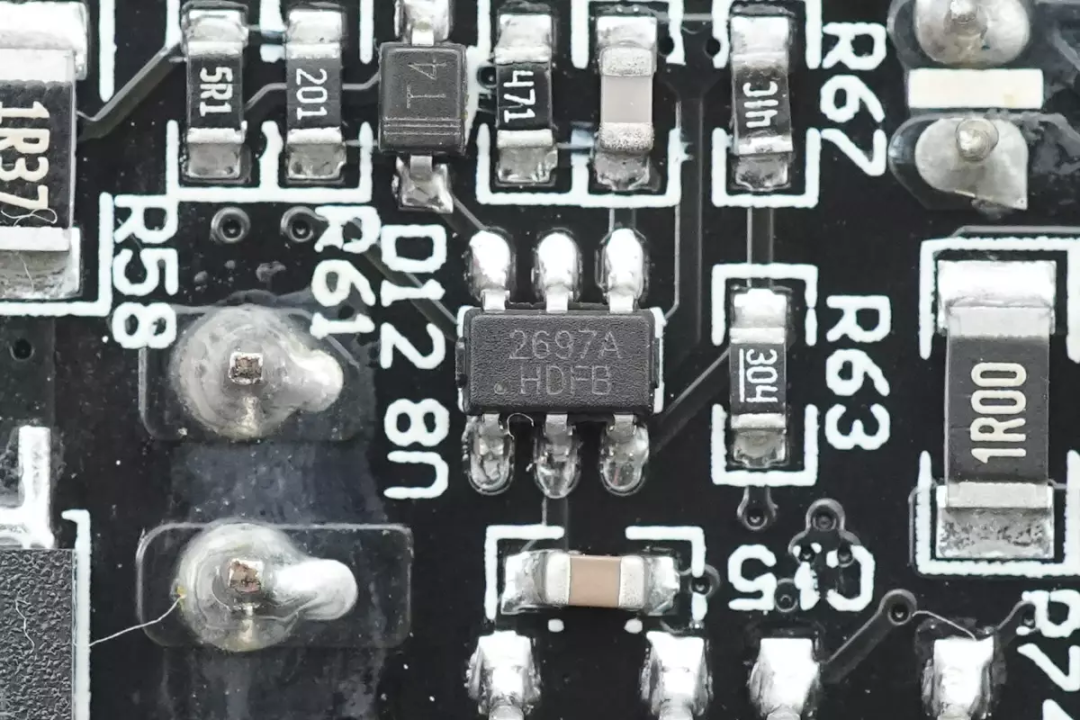

开关电源主控芯片接纳茂睿芯MK2697A，这是专为PD/快充应用优化的QR PWM控制器。其很宽的VCC事情电压规模(9V-90V)可以使其笼罩PD/PPS从3.3V-23V的输出规模而不需要使用特另外绕组或者线性降压电路。
MK2697是针关于能效要求，由于PD/快充有多个差别的输出电压，因此接纳了自顺应的多模式。其在差别负载以及差别输出下，调解事情于DCM/QR。在轻载时则会事情于burst模式，以提升效率。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/763937f62248adfb87218a89e325657c.png)
MK2697A提供了周全的�；すπ�，有输出OVP，OPP，VCC OVP，BROWN-IN/OUT，还提供了副边SR短路�；�， PIN脚OPEN/SHORT�；さ�。
充电头网拆解相识到，接纳茂睿芯快充计划的尚有华科生迷你33W快充、倍思20W 1A1C快充充电器、爱莎瓦特65W 2A1C氮化镓快充、air-J 18W 1A1C快充充电器等产品接纳。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/83072fad0578dc444e8c9a2b74110328.png)

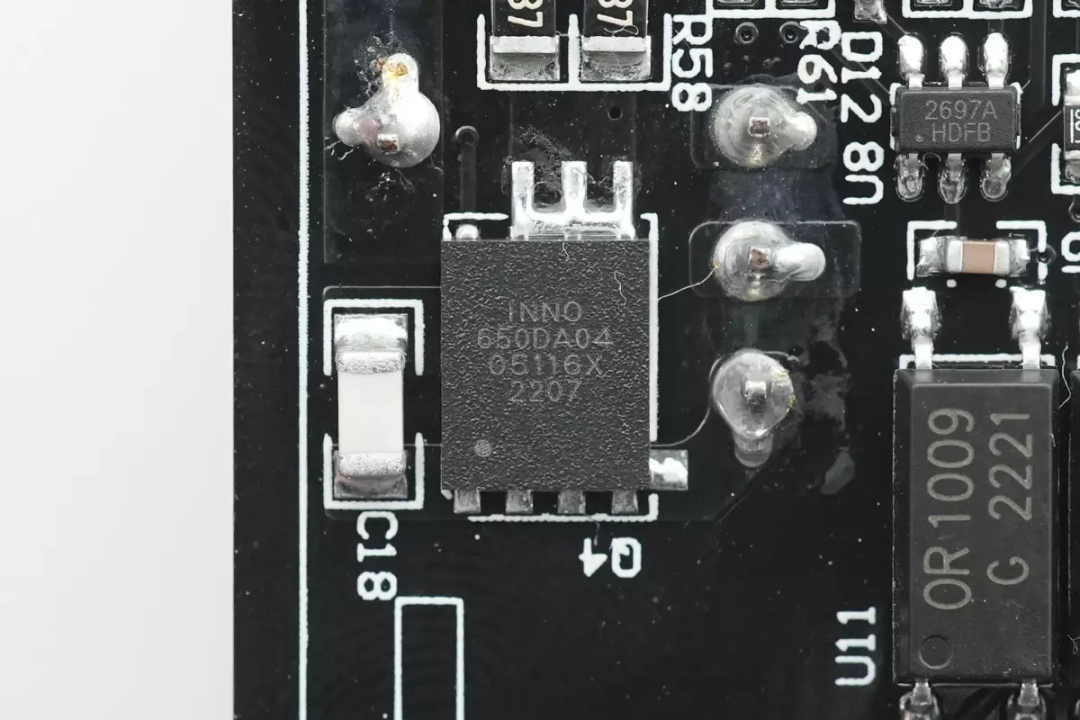

氮化镓功率芯片接纳英诺赛科INN650DA04，耐压650V，导阻480mΩ（max），具备高频高效、极低消耗、快速自动散热等特点，同时接纳DFN5*6封装，实现小体积、高效率的充电器设计。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/332beef8fab78d0c227adcc541981c9f.png)

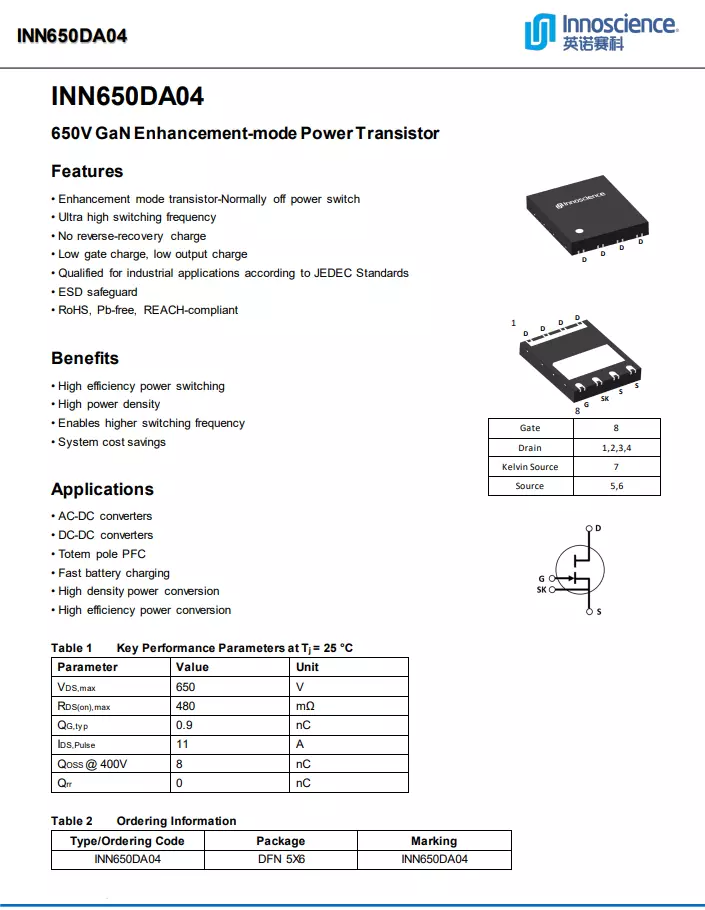

英诺赛科INN650DA04资料信息。
INN650DA04是InnoGaN系列第二代新品，此前已被古石科技迷你30W氮化镓快充、科讯迷你33W快充氮化镓、REMAX 30W氮化镓快充、努比亚30W氮化镓方糖快充、睿元实业33W 1A1C氮化镓快充等数十款30W快充产品接纳，芯片质量获得市场认可。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/bd9c815d41b512b4ea242fa699ba6c3d.png)

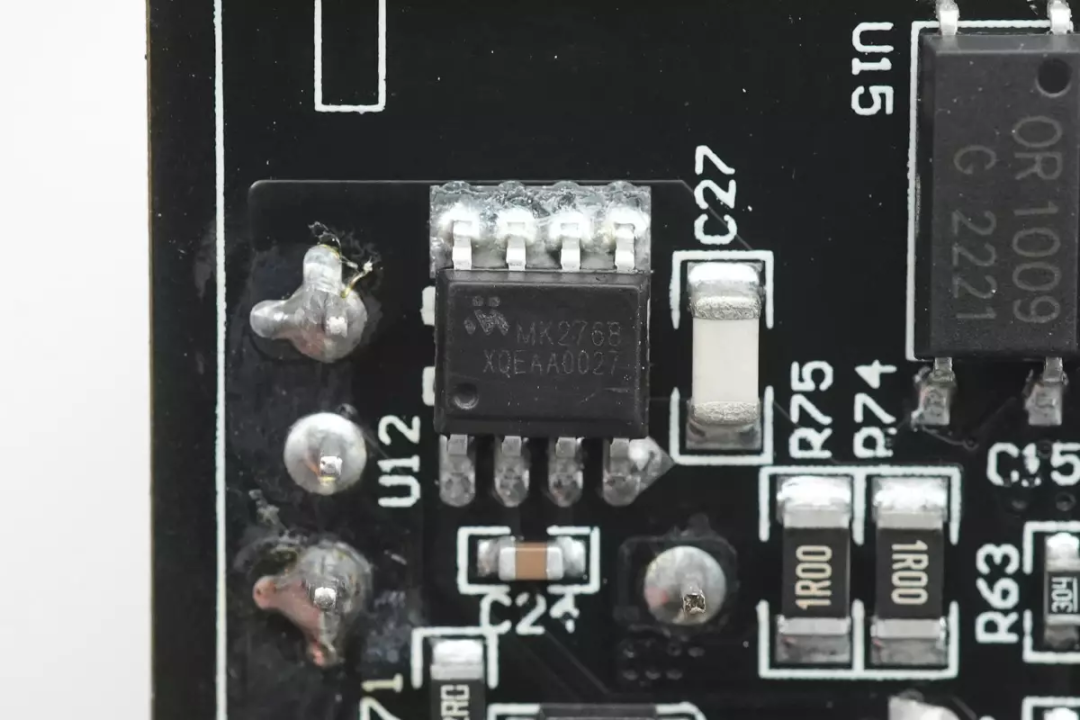

另外一起开关电源主控芯片接纳茂睿芯MK2768，这是专为快充应用优化的 PWM 功率开关。支持宽规模供电电压，知足3.3V-12V 的输出，无需特另外绕组或者降压电路。针关于能效要求，MK2768 凭证负载而调解开关频率及峰值电流，以获得较高效率。芯片内部集成供电过压，SR短路，引脚开路短路�；さ缺；すπ�。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/87ec5281200dbaf4827e442ffb51dd60.png)
茂睿芯 MK2768 详细资料。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/96114a5600565e2274d95a60481f8959.png)
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/f49801fbb08b741bdb65b1178cd31ca8.png)

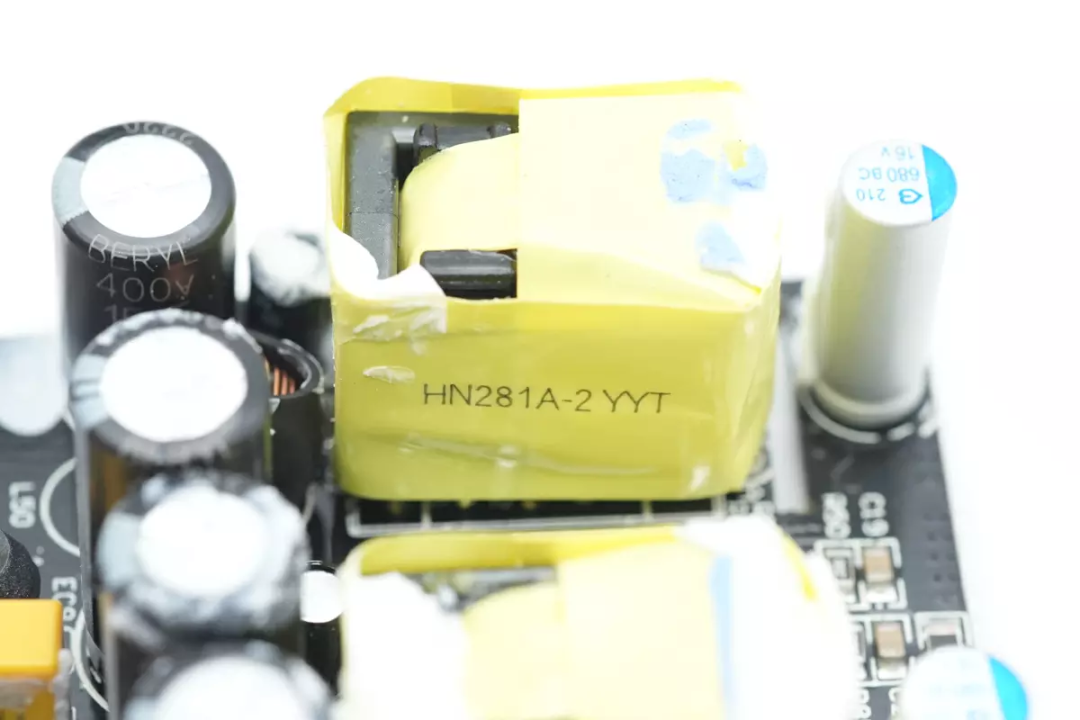

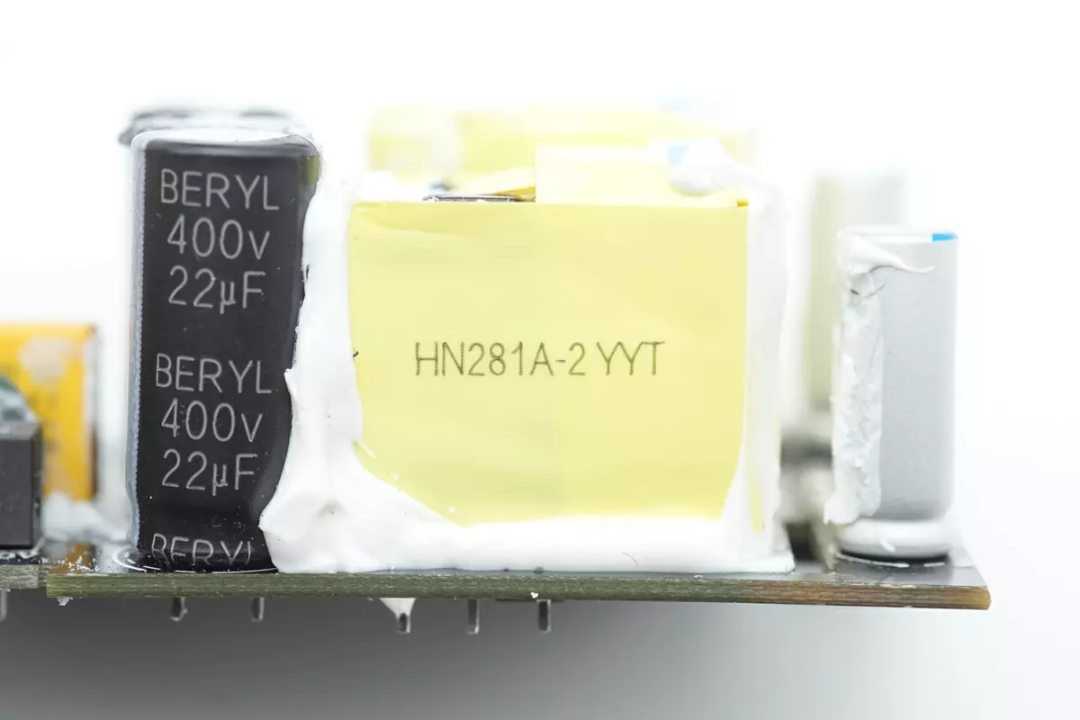

另外一个变压器为相同的设计。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/a3b4ea4a8e320c92f7af4ebdae87aeb1.png)

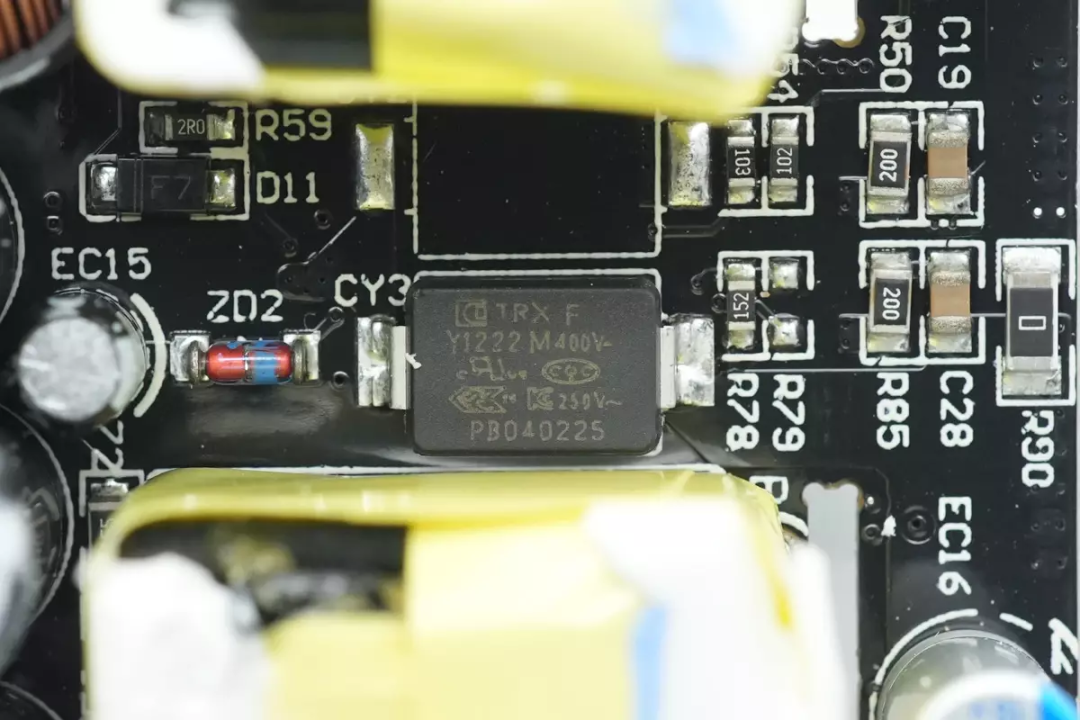

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，很是适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1222M。
特锐祥专注于被动元器件的研发、生产及销售，注册资源1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷质料的研究，以拓展更多品类的应用，为客户提供更多的解决计划。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/ec719191a0842ce70b2aa09ce5108379.png)
充电头网相识到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超等闪充氮化镓充电器、遐想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/ed0949920f3513f2482aa08a17d9cc20.png)

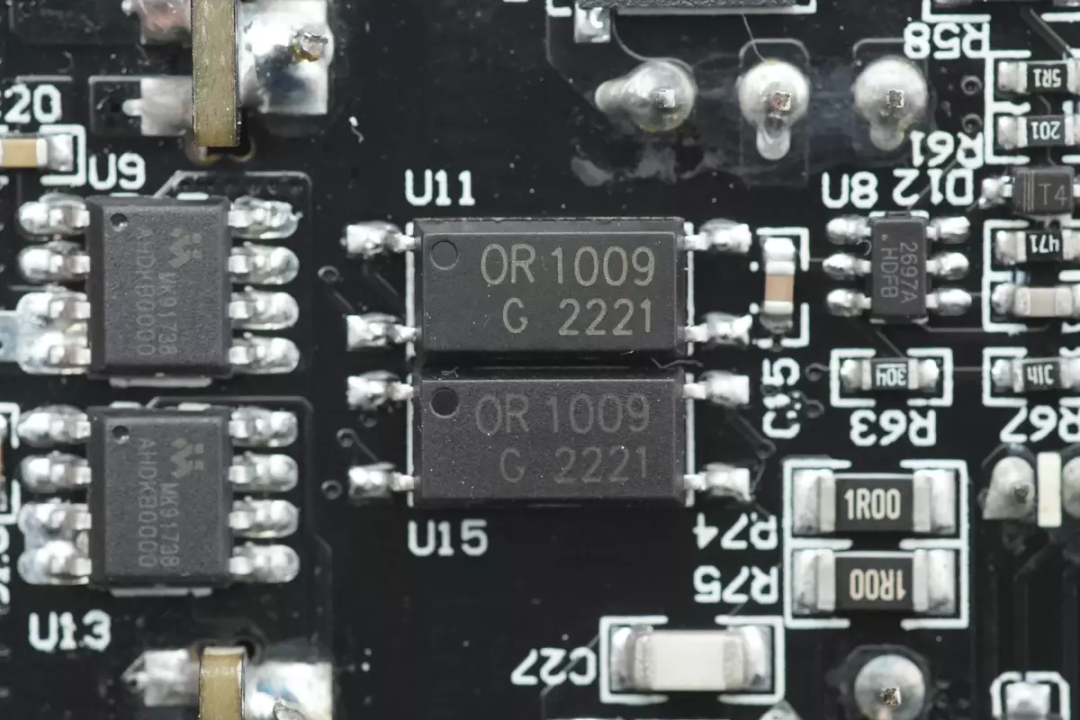

两颗OR1009光耦划分用于两路输出的反响调理。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/d29b73e534442f6de2e756e130fc7354.png)

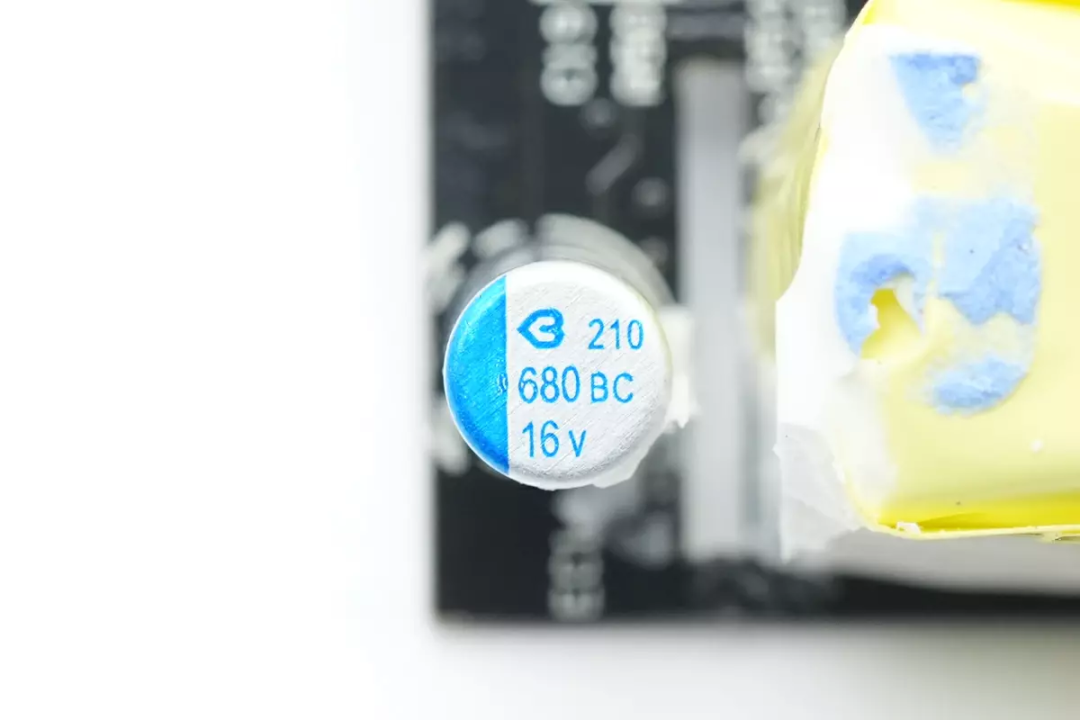

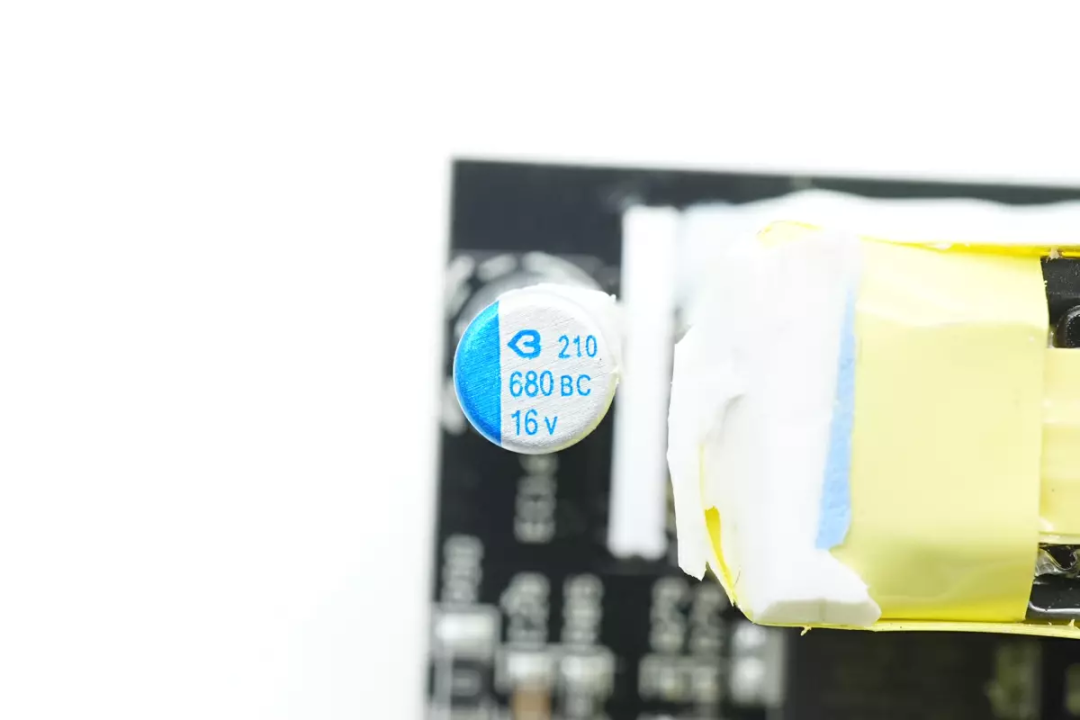

对应两路输出的滤波电容来自绿宝石，BC系列固态电容，规格为680μF 16V。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/6d7be1e0d3ff881520b663481c2fb493.png)
另外一起规格相同。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/73510cee4575218f469f511a4e69dffb.png)

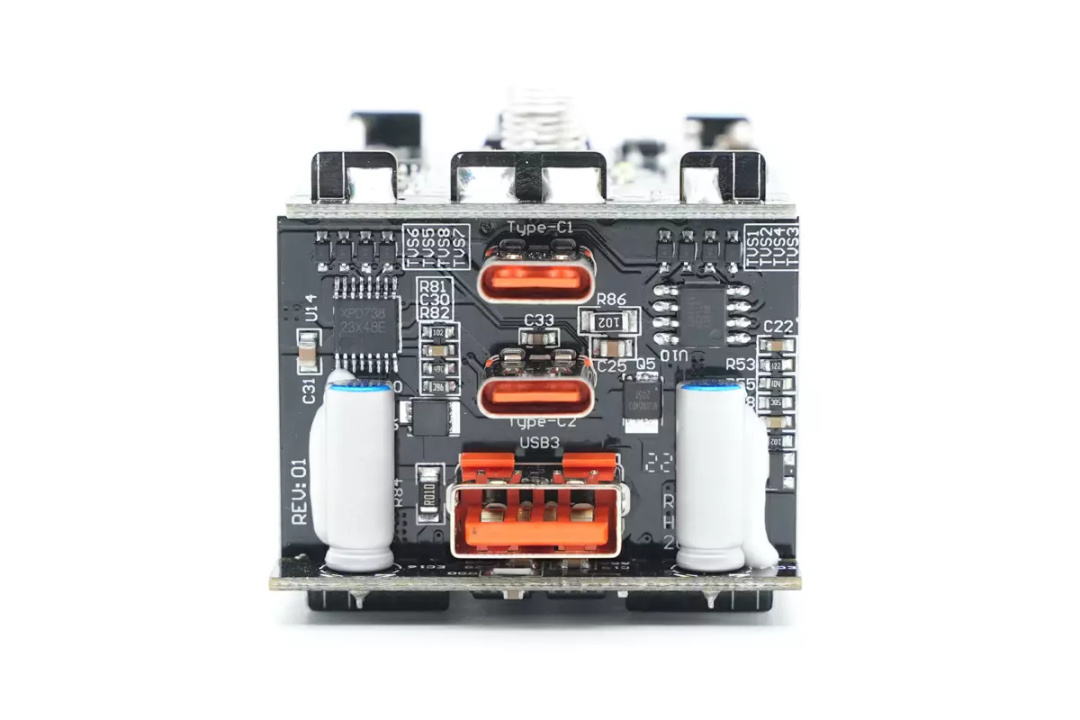

输出侧小板焊接两颗协议芯片，两个USB-C母座和一个USB-A母座，以及对应的VBUS开关管。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/5d9578aff52f51e21c2aa776ad8fef84.png)

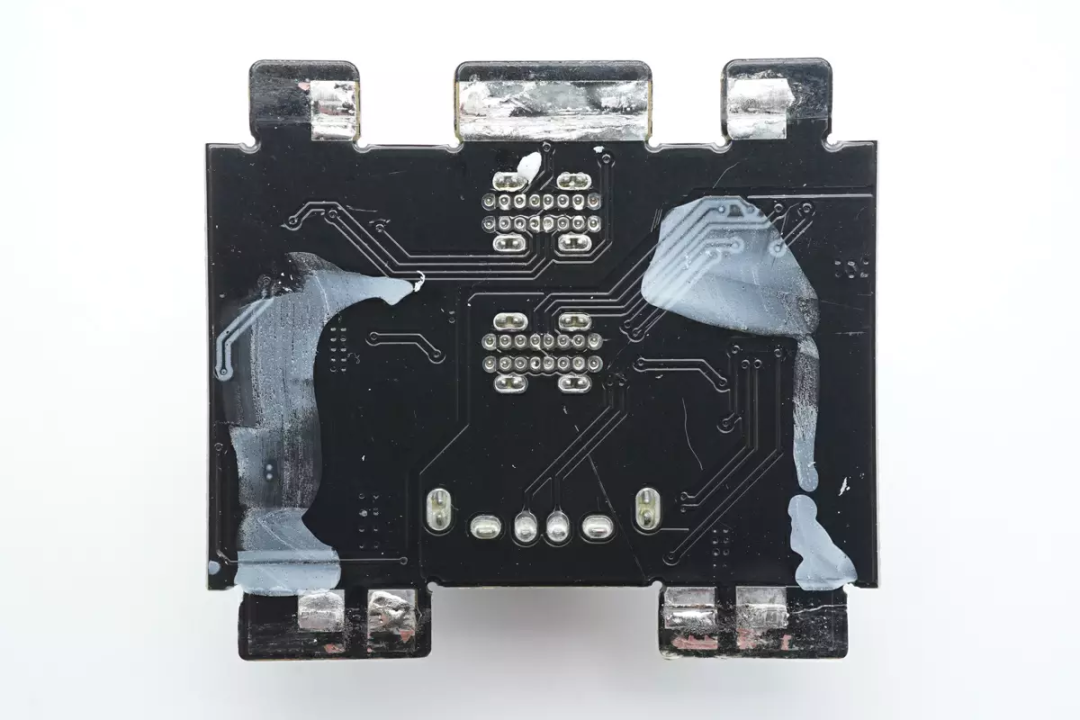

USB-C母座和USB-A母座均为过孔焊接牢靠，牢靠耐用。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/e3795e4a67672652d3b292785f823e3e.png)

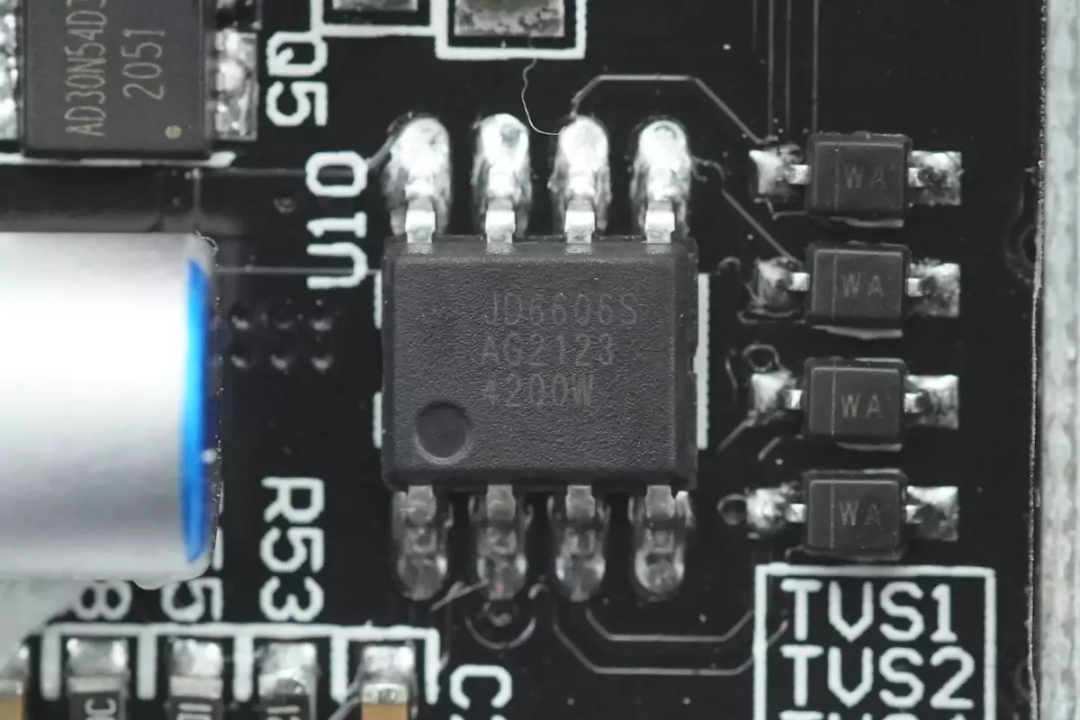

USB PD协议芯片接纳天德钰JD6606S。通过了USB PD 3.0认证TID：3768。这是一颗高性能和高兼容性的快充协议芯片，接纳SOP-8封装，支持USB PD3.0快充之外，还包括支持QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/47101f65ef407f17598f539d4161d02f.png)

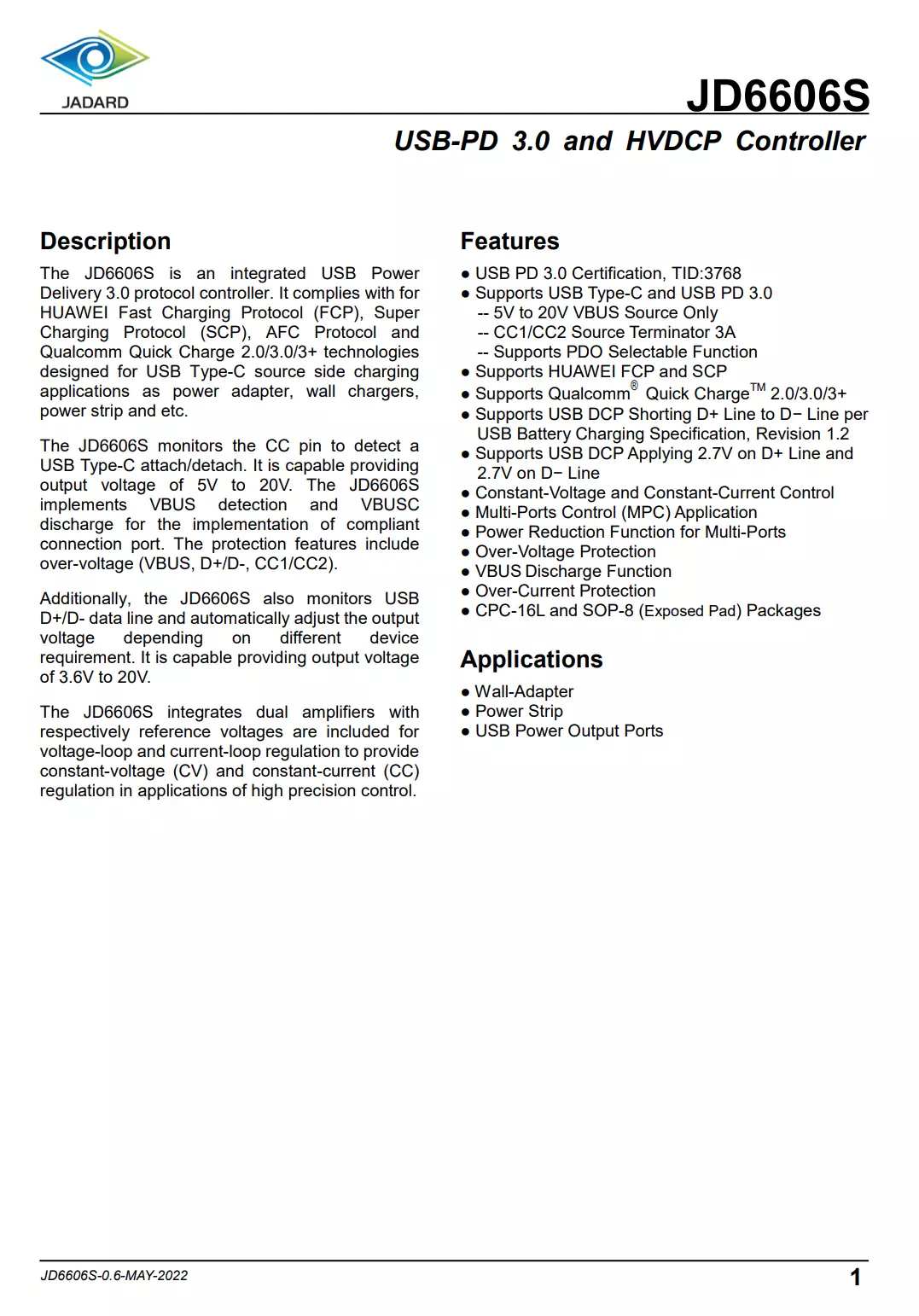

天德钰JD6606S详细资料。
充电头网拆解相识到，天德钰快充芯片可普遍应用于充电器、车充、移动电源、储能电源等领域，并被小米、紫米、MOMAX、公牛、安克、绿联、倍思、品胜、黑鲨、飞利浦、松下等着名品牌的数十款产品接纳。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/7a1540ba91a1bc0056b38907f026b8f3.png)

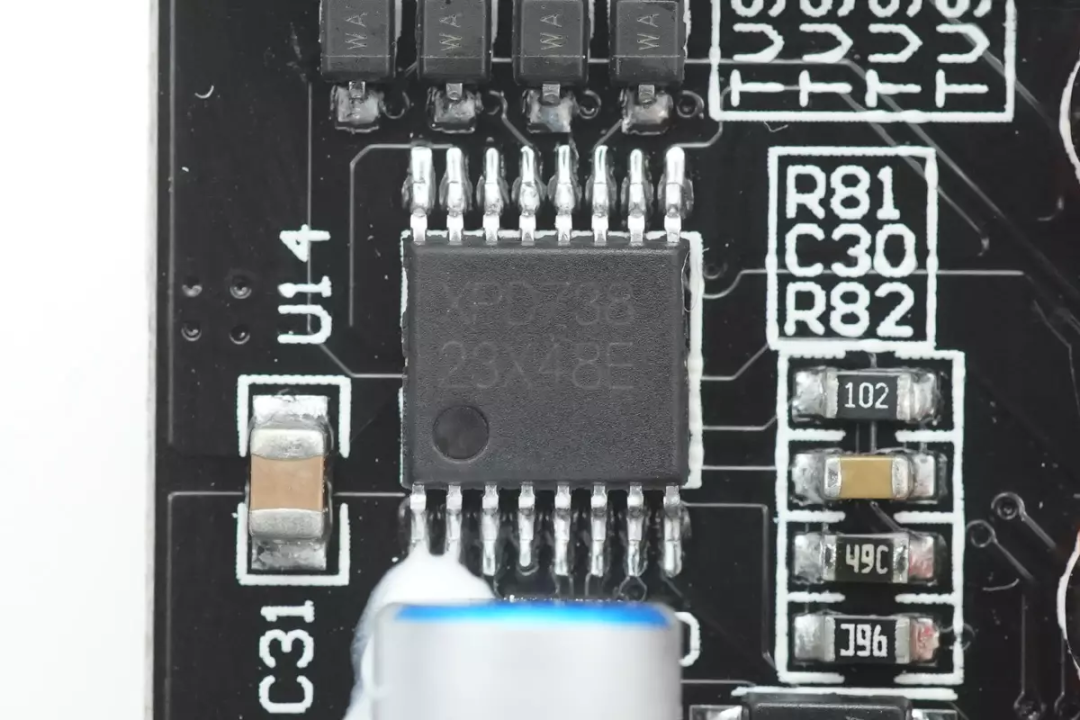

另一起协议芯片来自云矽半导体，型号XPD738，用于USB-C和USB-A双口控制。XPD738通过了USB PD3.0认证（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充协议，很适合应用在1C1A双端口充电装备上。
XPD738支持恣意单口快充双口输出5V，在A口毗连苹果充电线但未接入苹果手机时，C口仍然有快充。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/2d19abc83c5f7110145f80643592ac14.png)

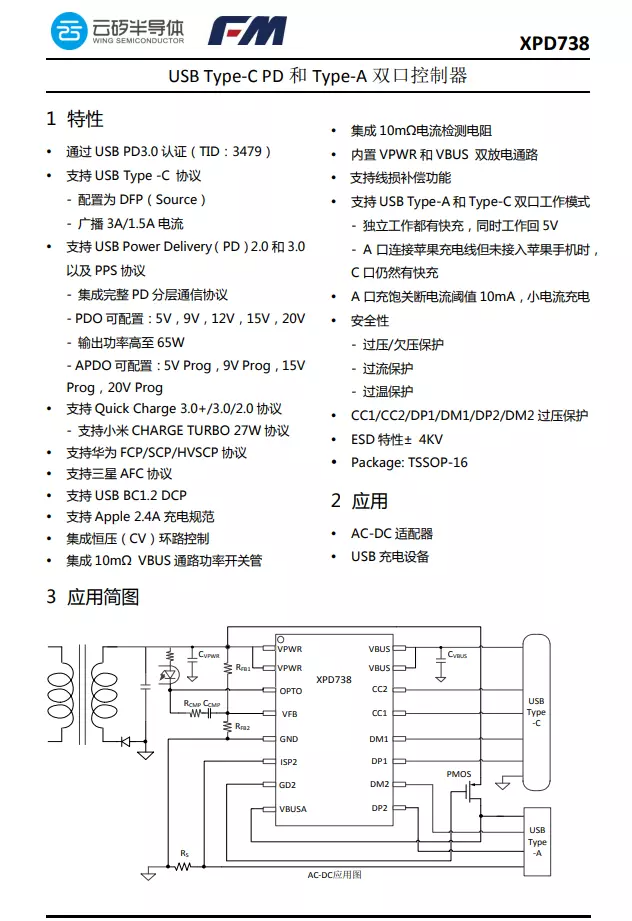

云矽半导体XPD738资料信息。充电头网拆解相识到，云矽半导体XPD系列快充协议芯片已被遐想20W 1A1C快充插座、傲基20W PD快充充电器、倍思20W迷你PD快充、海陆通20W PD快充、傲基1A1C 32W快充、奥� ？�20W USB PD快充、乐奇领先20W PD快充等多个品牌的数十款产品接纳，捉住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破万万颗。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/b462c6a59955ee8126bef77938cc47cd.png)

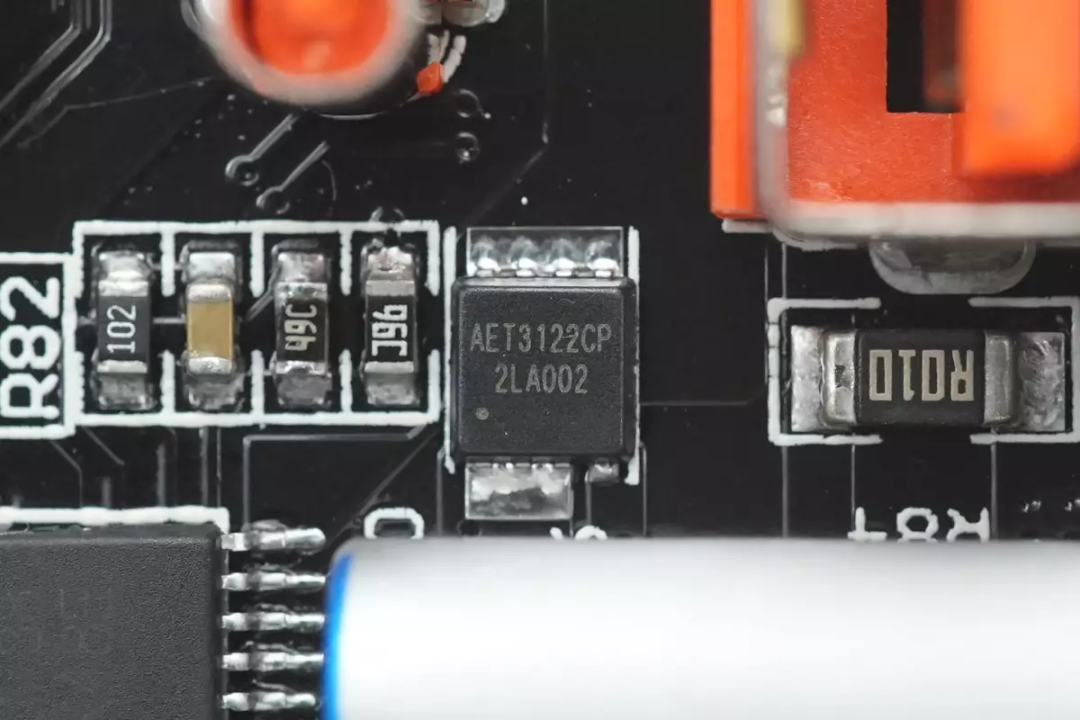

USB-A口的VBUS开关管来自禾纳，型号AET3122CP，是一颗耐压30V的PMOS，导阻为8.5mΩ，接纳PDFN3030封装。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/027527f4259b780c70853ec821e4d489.png)

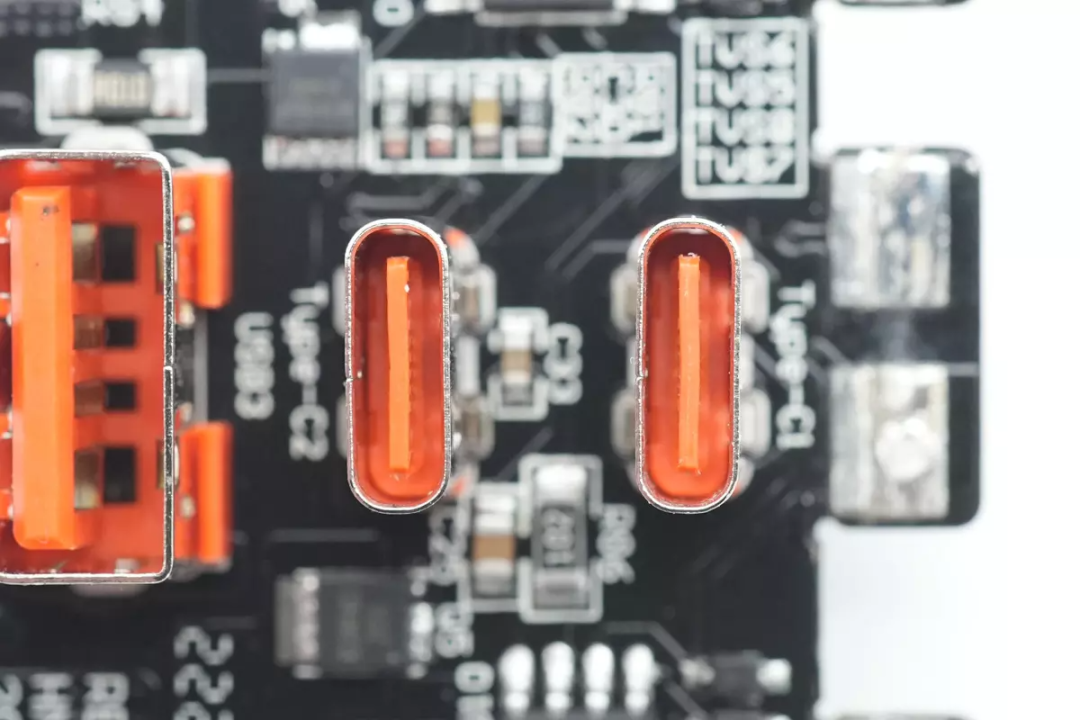

USB-C接口接纳过孔焊接牢靠，橙色胶芯不露铜。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/46cac33c0fb2bf668b7dc97dab3880da.png)

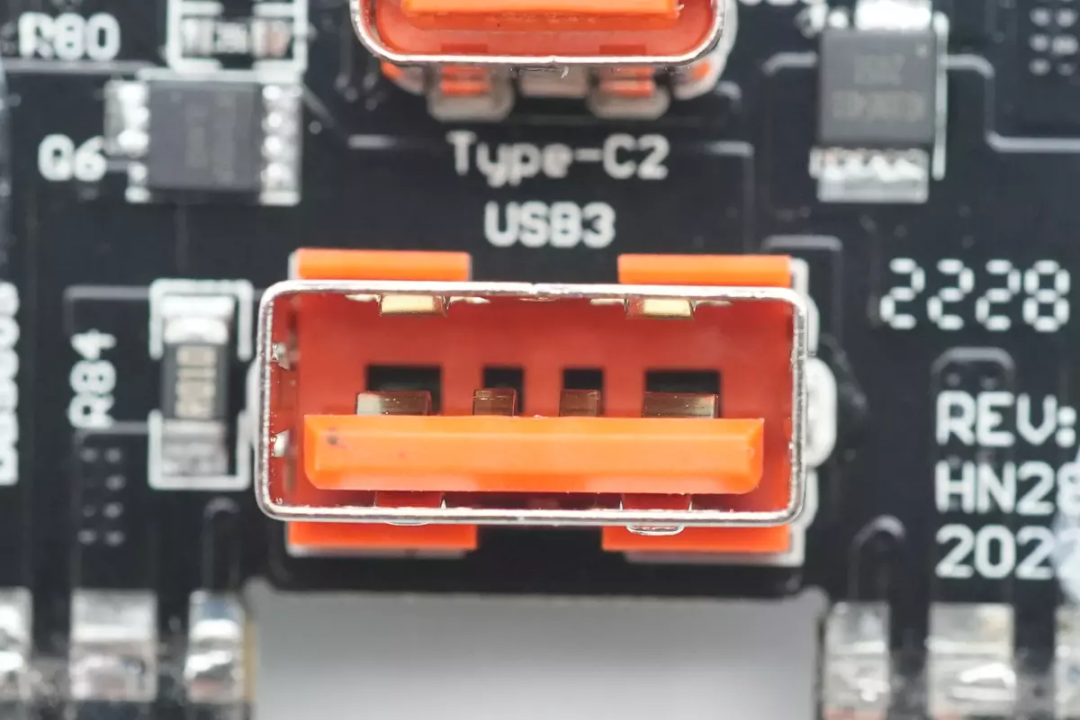

USB-A母座正负极加宽设计，支持大电流快充。
![SG胜游·[亚洲]首页官网入口](/d/file/p/2023/08-03/d62e93b2068be5d396f7bdefc30f043c.png)
所有拆解一览，来张全家福。
充电头网拆解总结
倍思推出的快充插线板线长为1.5米，具备两个新国标五孔插孔和一个两孔插孔，还具备2C1A三个输出接口，支持40W快充输出，能够同时知足两台苹果手机快充。插线板还内置触摸开关和数字�；さ缏�，在异常时可以自动切断电源，�；び玫缱氨�。
充电头网通过拆解相识到，这款插线板内置两路开关电源用于快充，其中一起使用茂睿芯MK2697A主控芯片，搭配英诺赛科INN650DA04氮化镓开关管，另一起接纳MK2768内部集成MOS管的主控芯片。输出协议方面接纳天德钰JD6606S认真USB-C接口，云矽半导体XPD738用于1C1A接口。

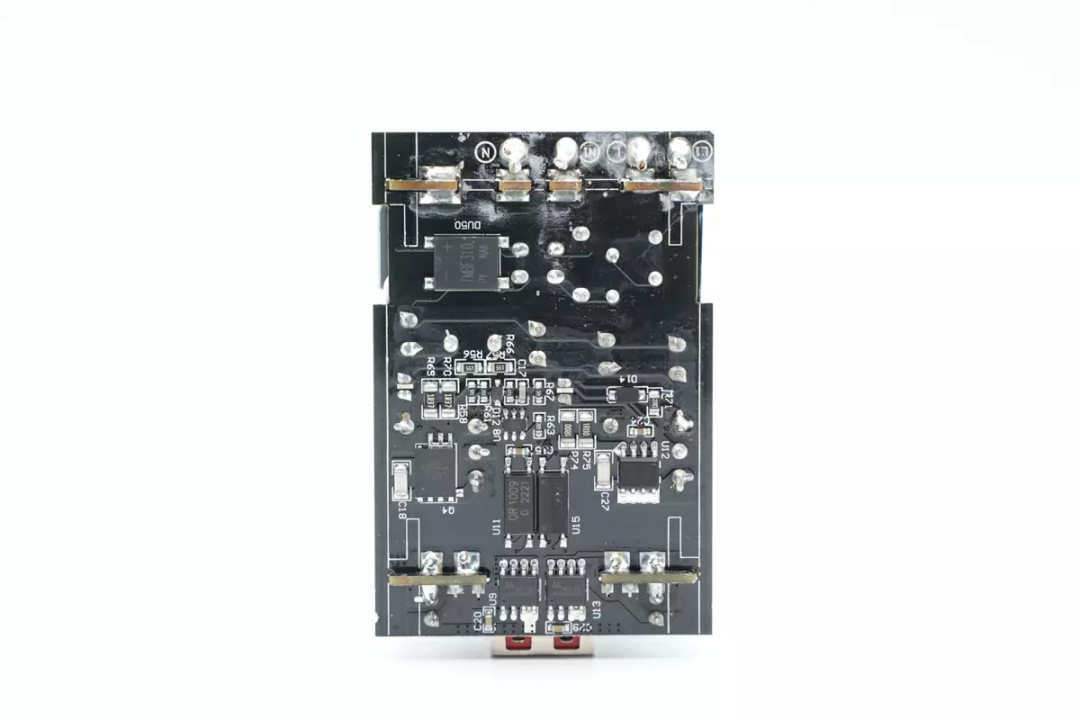

插线板内部快充� ？榻幽伤目镻CB焊接组合而成，在PCB组成的空间内焊接变压器等元件，打胶填充牢靠成为一个整体，增增强度。内置单独的一起电源芯片和计量芯片，支持触摸控制和异常�；すπ�，使用起来越发定心。
