着名电脑品牌华硕推出了一款全新的100W氮化镓充电器，这款充电器接纳长条机身设计，白色外观。充电用具备2C1A三个输出接口，并且支持功率分派功效，能够为条记本电脑提供100W PD快充，或者65+30W双口输出，同时知足条记本电脑和手机充电需求，节约时间。

这款充电器内置氮化镓器件，内部使用堆叠工艺，体积相比古板充电器显著缩小。同时还配备折叠插脚，便于携带和收纳。下面充电头网就带来华硕这款氮化镓充电器的拆解，看看内部的工艺和用料。

此前充电头网还拆解过华硕ROG 1600W钛金牌雷神2代电源、华硕ROG 65W PD快充充电器、华硕ROG 100W PD快充充电器、华硕QC5认证65W PD快充充电器、华硕45W PD快充充电器等产品，接待查阅。

华硕100W氮化镓充电器开箱

包装盒正面印有产品名称、100W以及外观图，气概十分简约。

背面印有产品参数、华硕电脑股份有限公司地点、联系方法以及产品认证等信息。

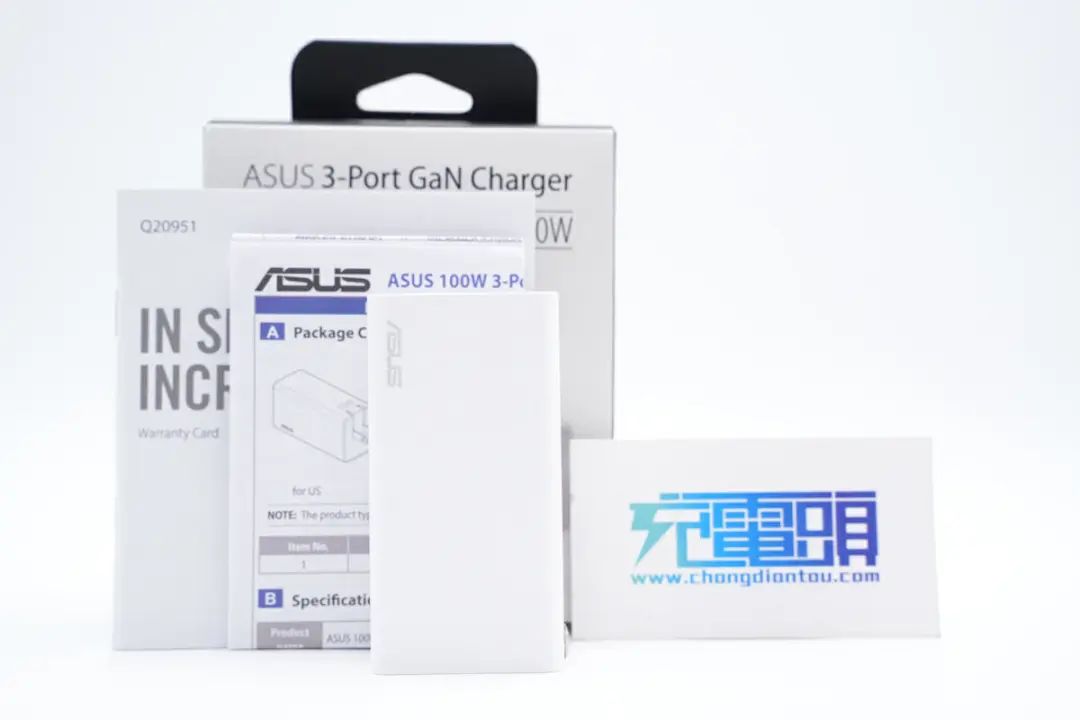

包装内含充电器、使用说明书以及保修卡。

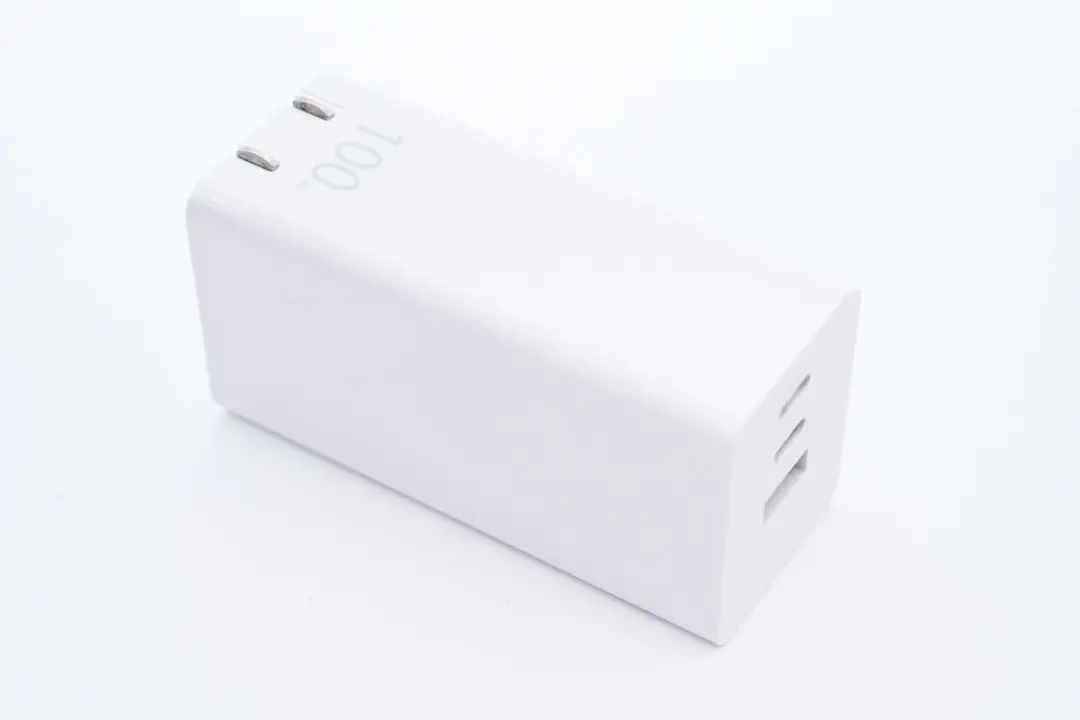

充电器经典柱状造型以及白色配色，外壳主要举行磨砂处置惩罚，可以有用抗指纹，产品整体气概简约。

腰身右端一小部分区域亮面处置惩罚，也是较量常见的设计。

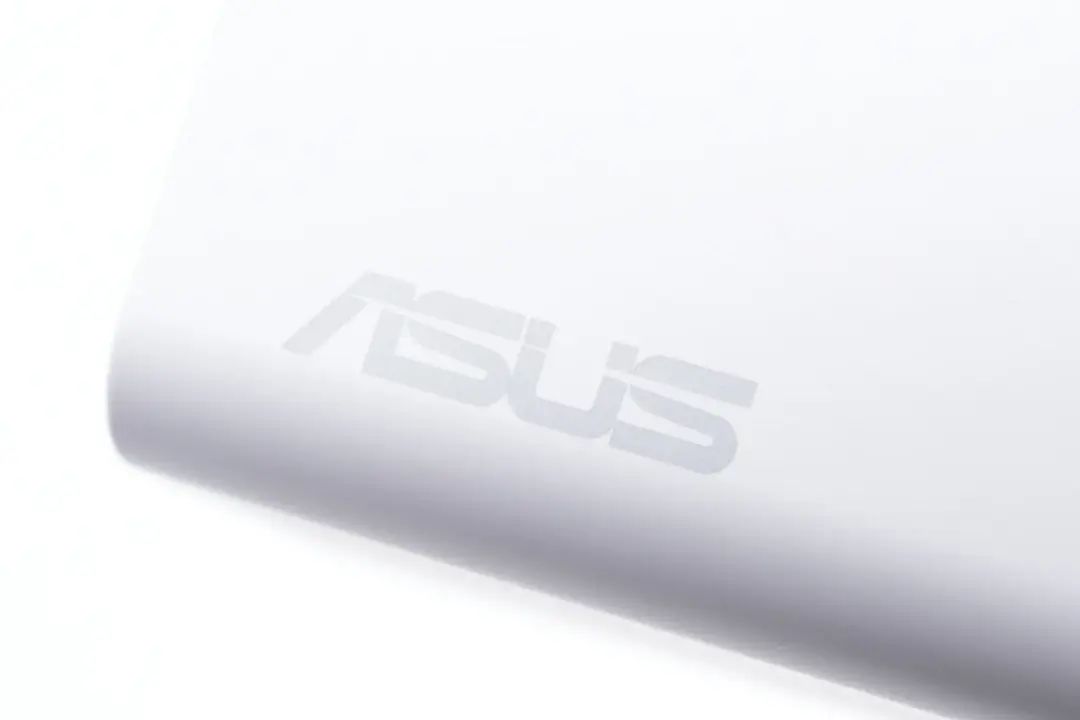

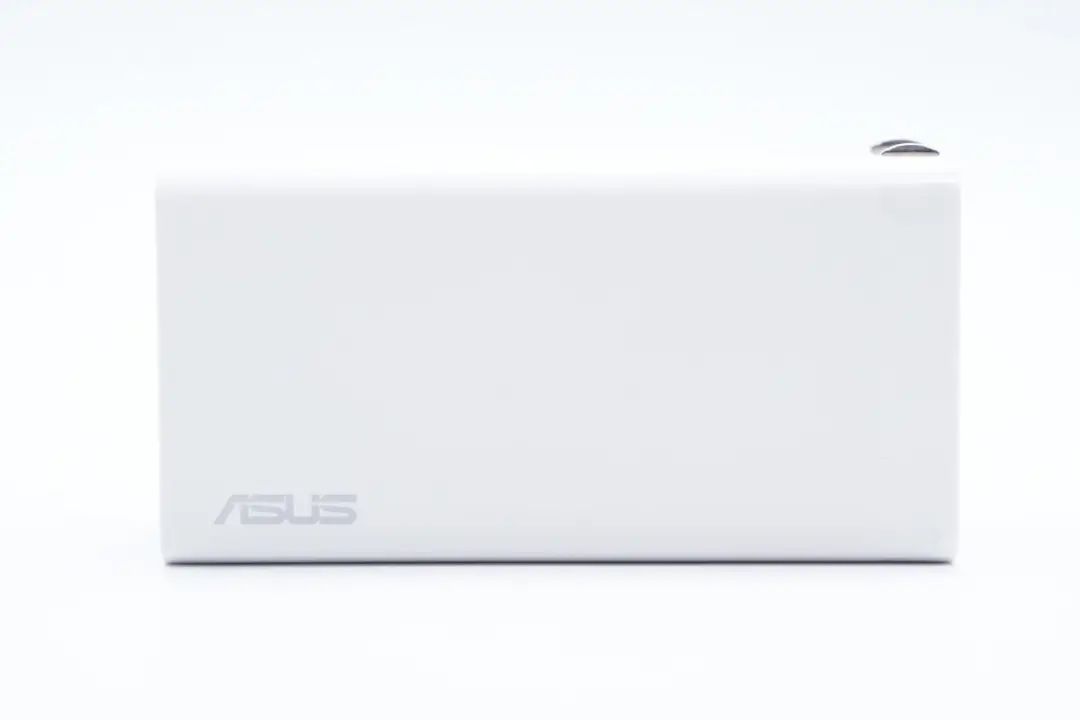

外壳上印有ASUS品牌。

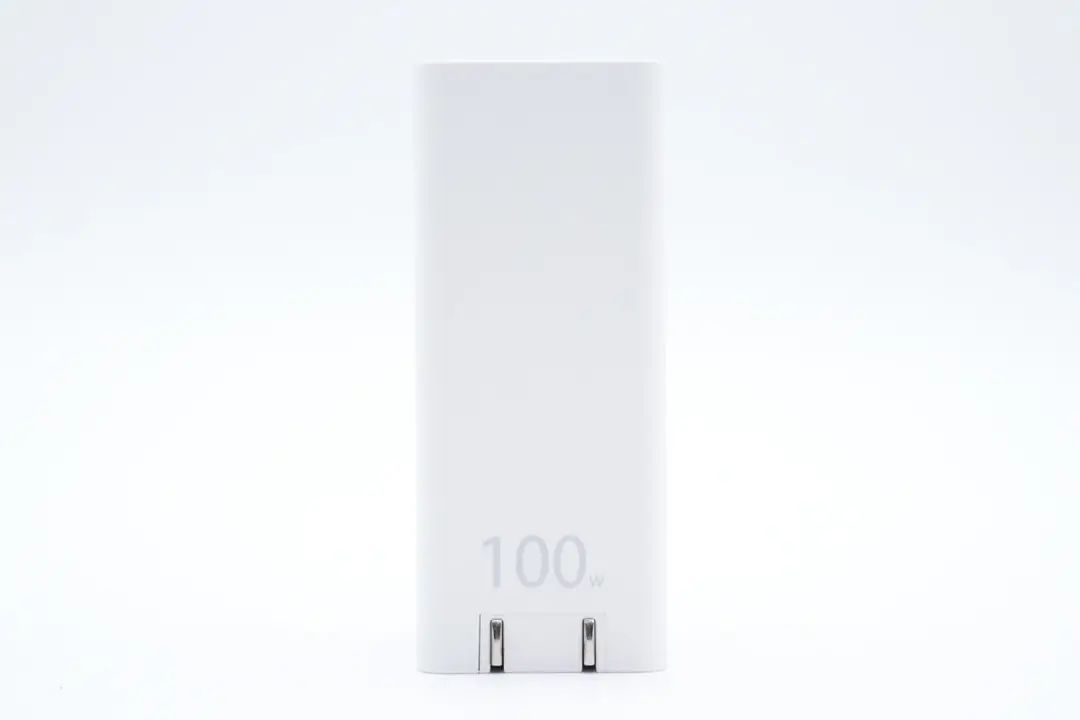

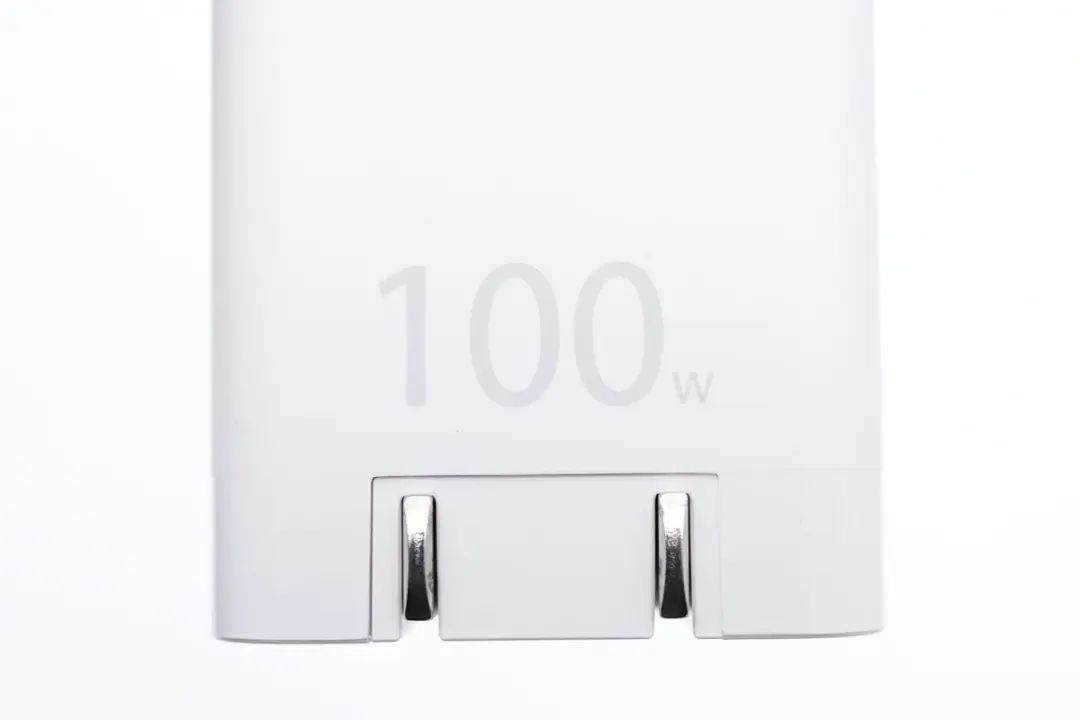

另一面下方印有100W字样，可以直观相识产品最大输出功率。

插脚对应区域外壳内凹设计，可以利便用户将插脚取出，算是细节设计。

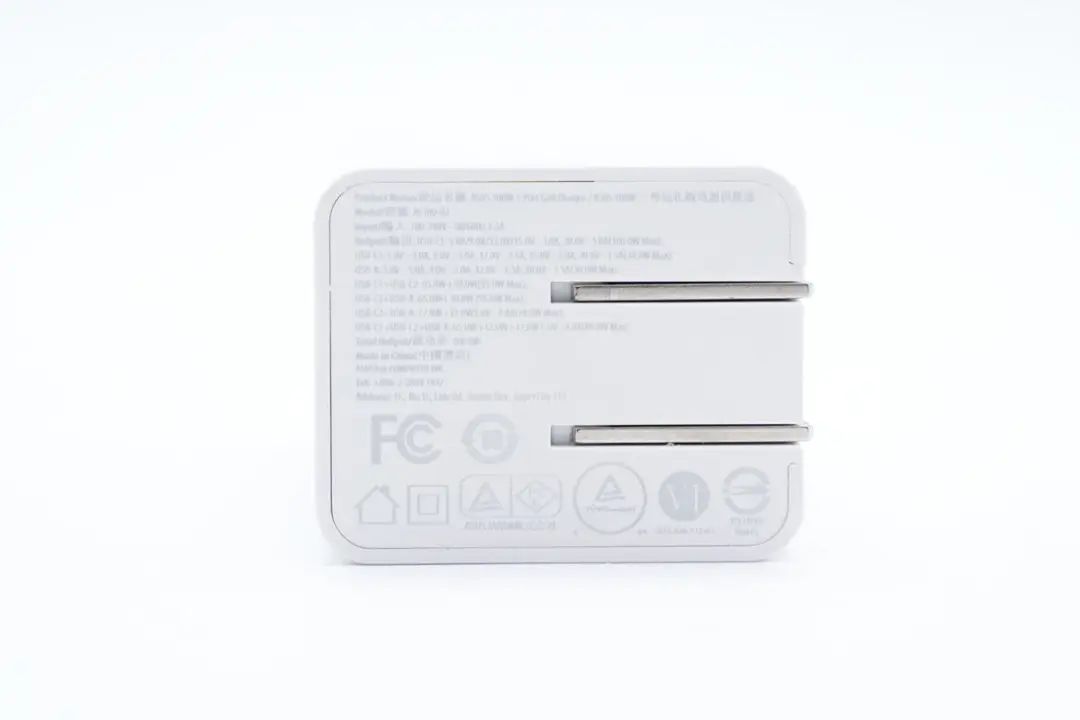

输入端外壳上印有充电器参数

型号：AC100-02

输入：100-240V~50/60Hz 1.5A

输出：

USB-C1：5V3A、9V3A、12V3A、15V3A、20V5A

USB-C2：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

USB-A：5V3A、9V2A、12V1.5A、20V1.5A

USB-C1+USB-C2：65W+30W

USB-C1+USB-A：65W+30W

USB-C2+USB-A：12W+12W（5V4.8A 24W Max）

USB-C1+USB-C2+USB-A：65W+12W+12W

总功率：100W

充电器通过了FCC、PSE、TUV认证，以及VI级能效认证。

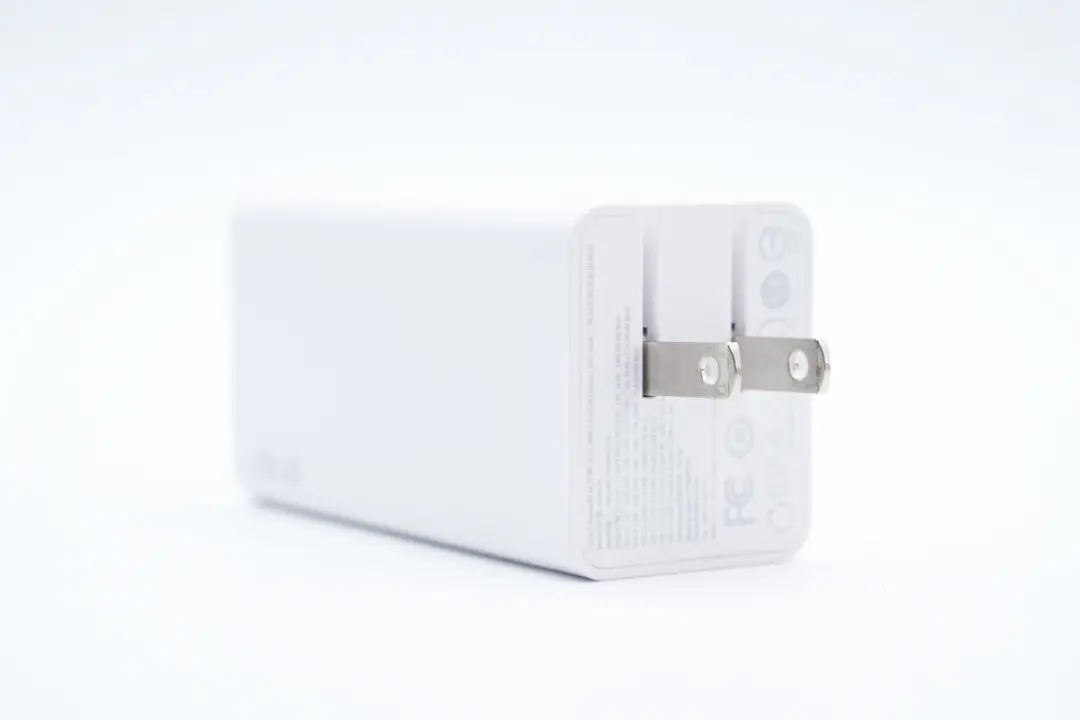

充电器配备可折叠美规插脚，携带利便。

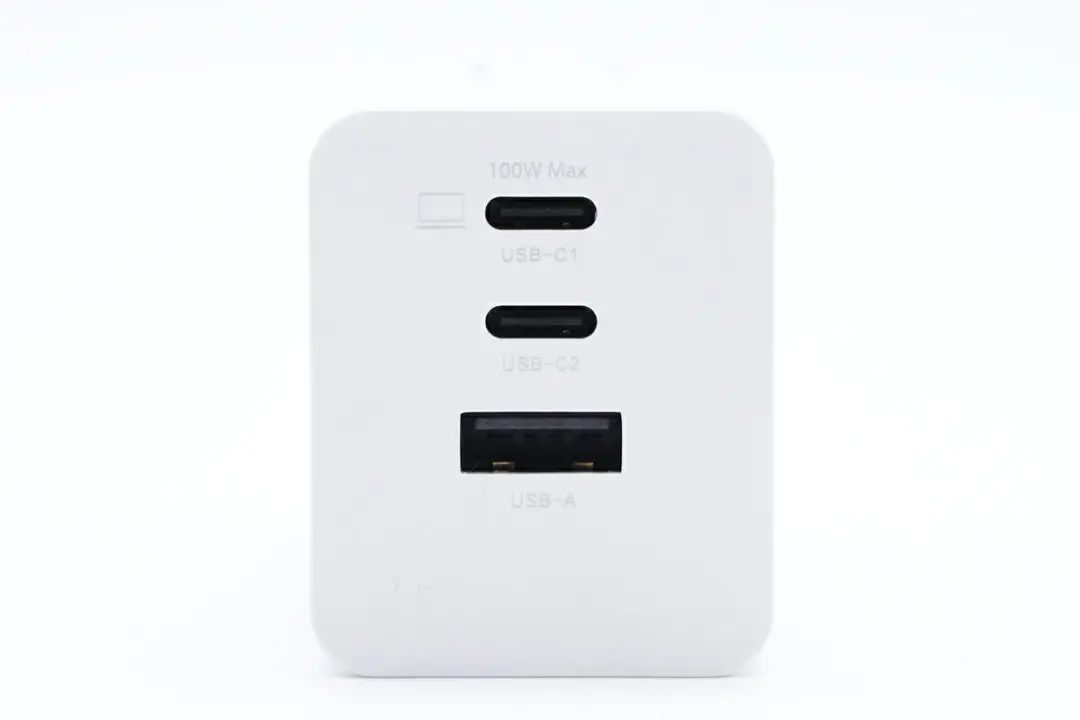

输出端配备2C1A接口，均为玄色胶芯，USB-C1接口旁还印有笔电标识，体现可以知足条记本电脑100W大功率充电。

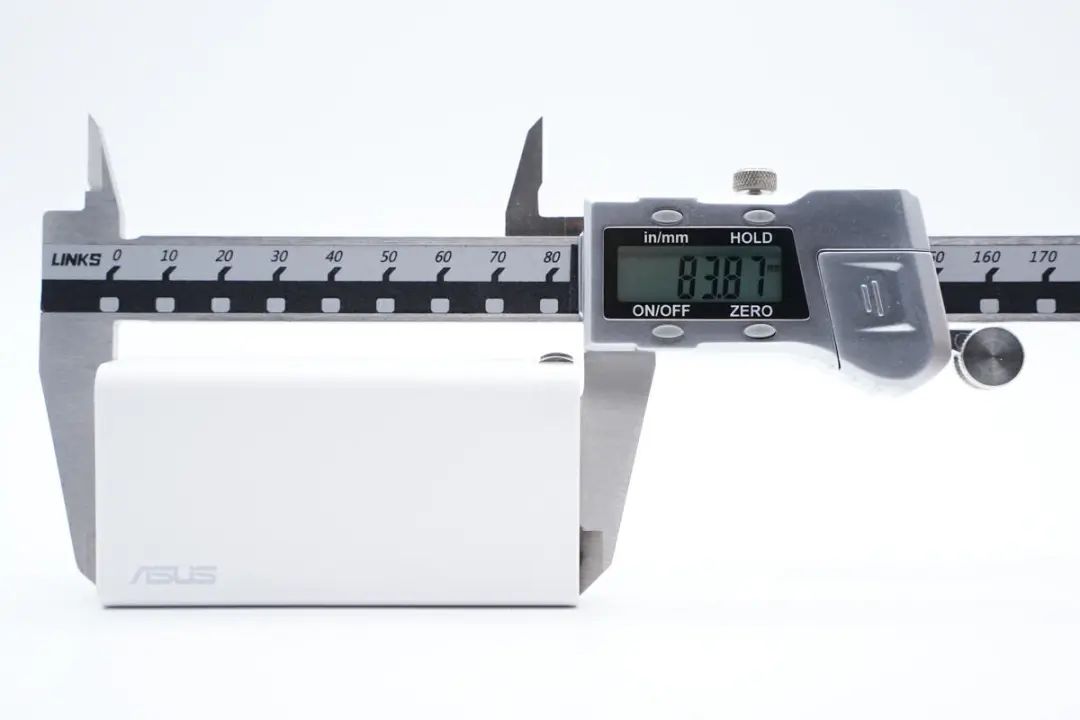

测得充电器机身高度为83.87mm。

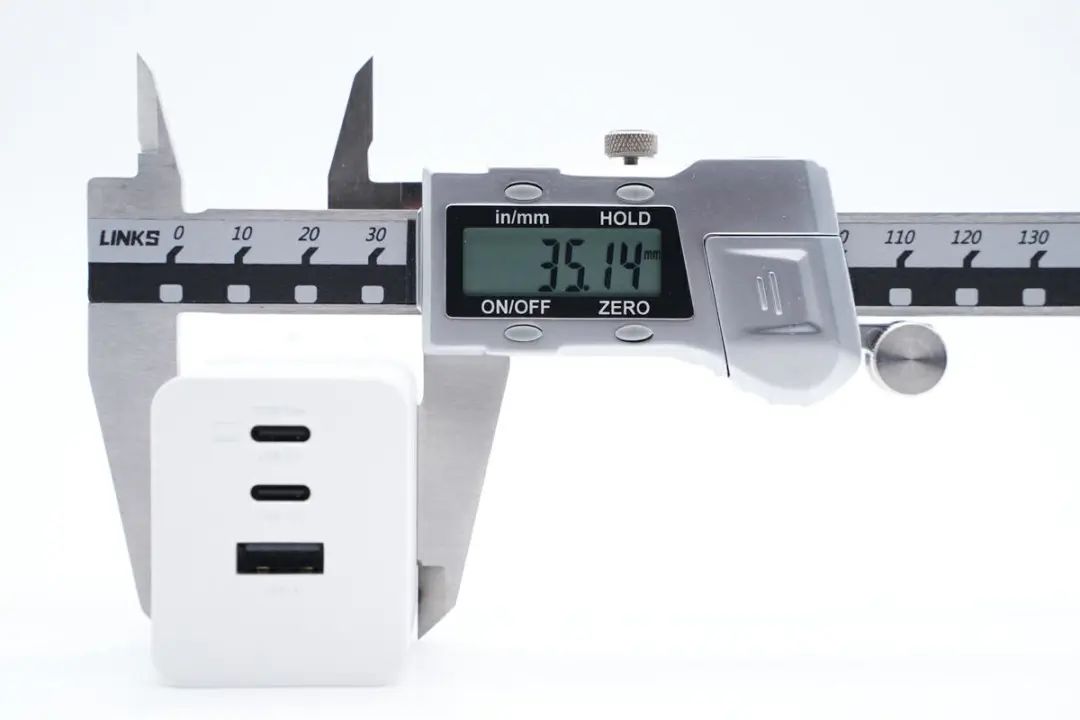

宽度为35.14mm。

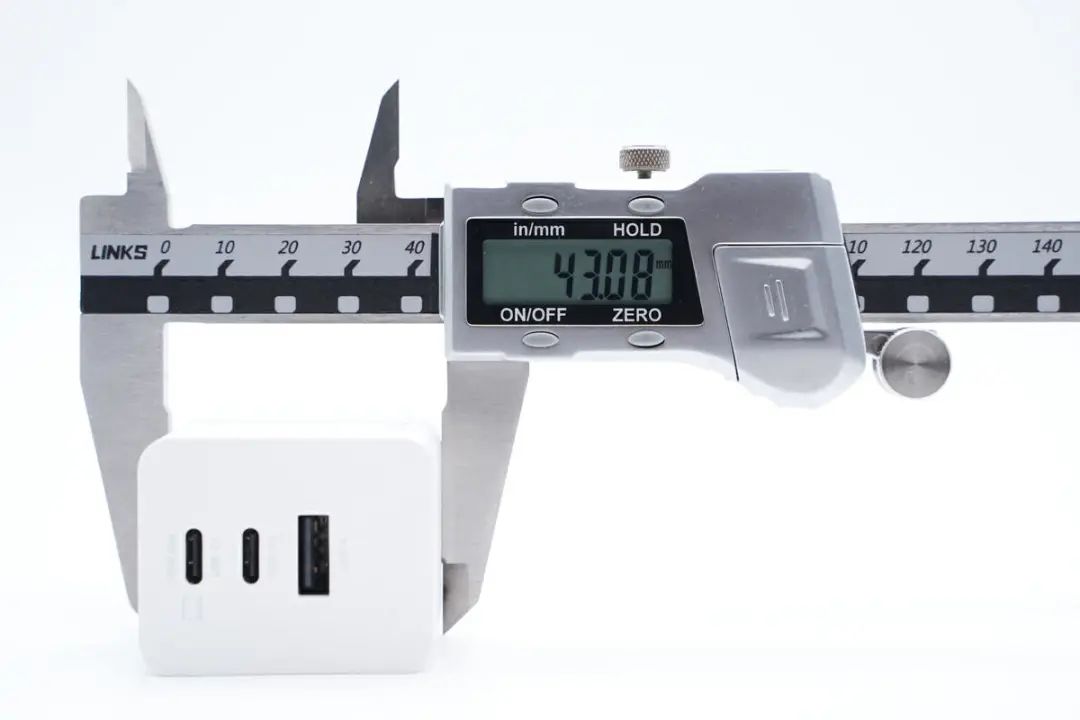

厚度为43.08mm。

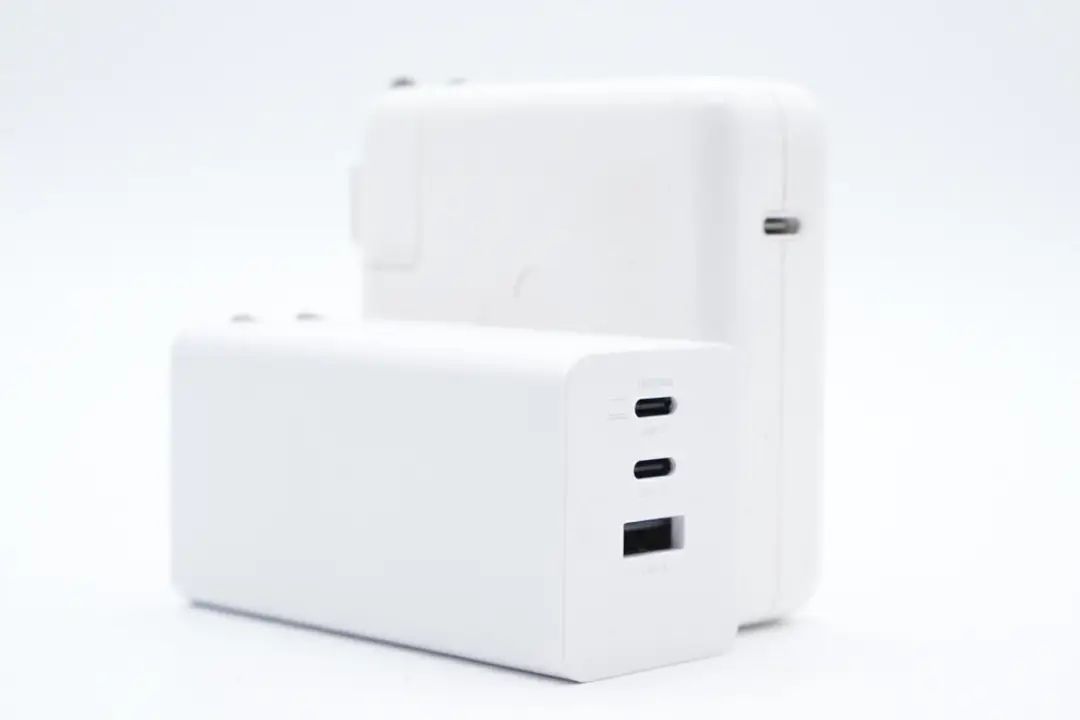

和苹果96W充电器比照巨细，体积优势显着。

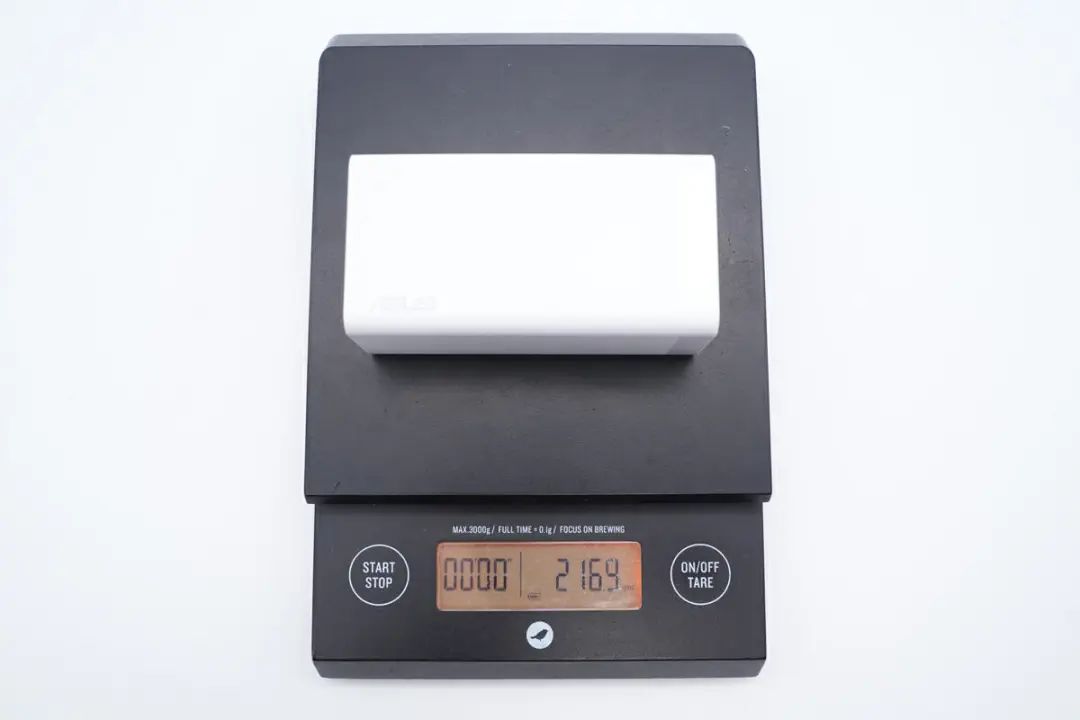

另外测得充电器净重约为217g。

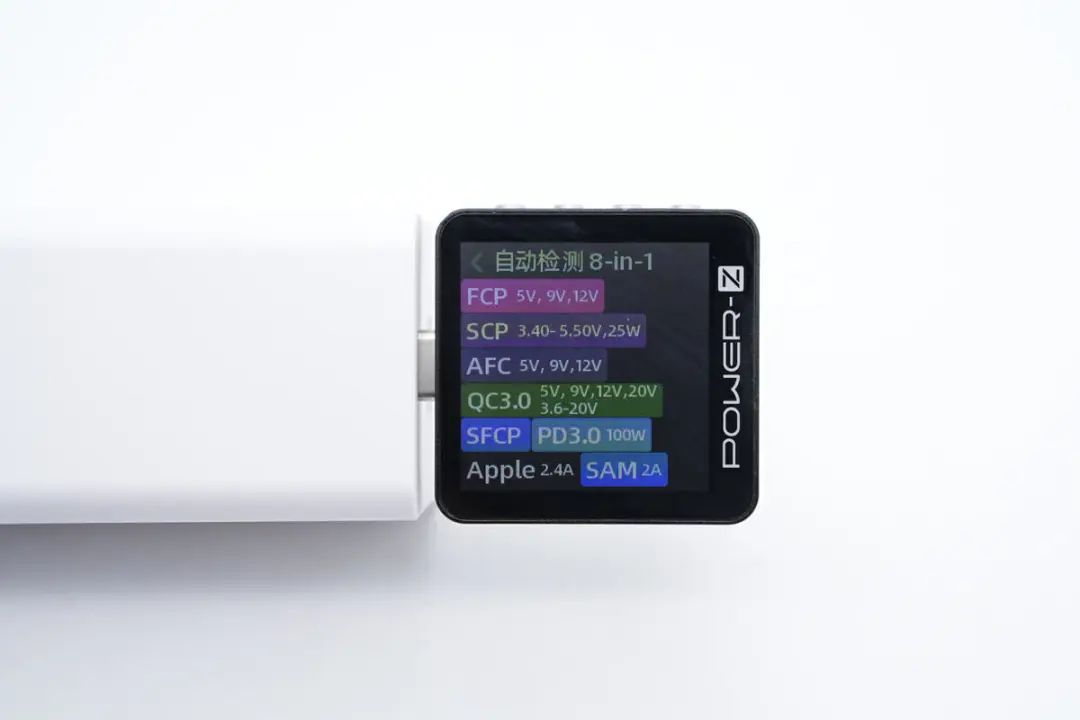

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0、SFCP、PD3.0、Apple 2.4A、Samsung 5V2A充电协议。

并且具备5V3A、9V3A、12V3A、15V3A、20V5A五组牢靠电压档位。

测得USB-C2口同样支持FCP、AFC、QC3.0、SFCP、PD3.0、Samsung 5V2A充电协议。

同时具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组牢靠电压档位。

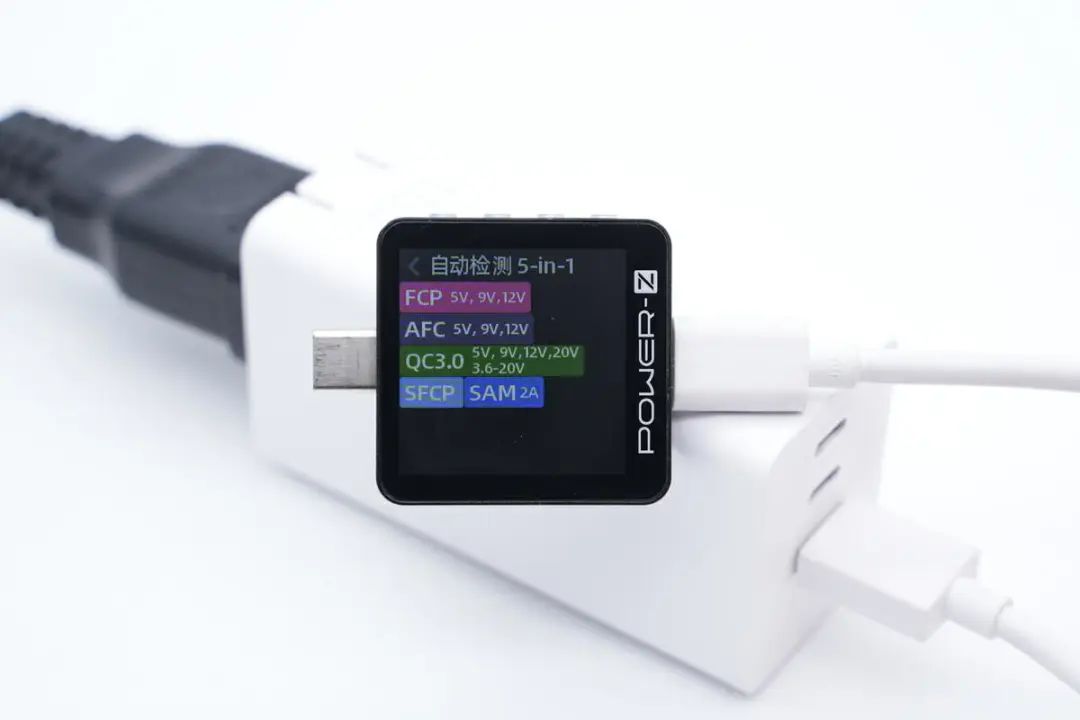

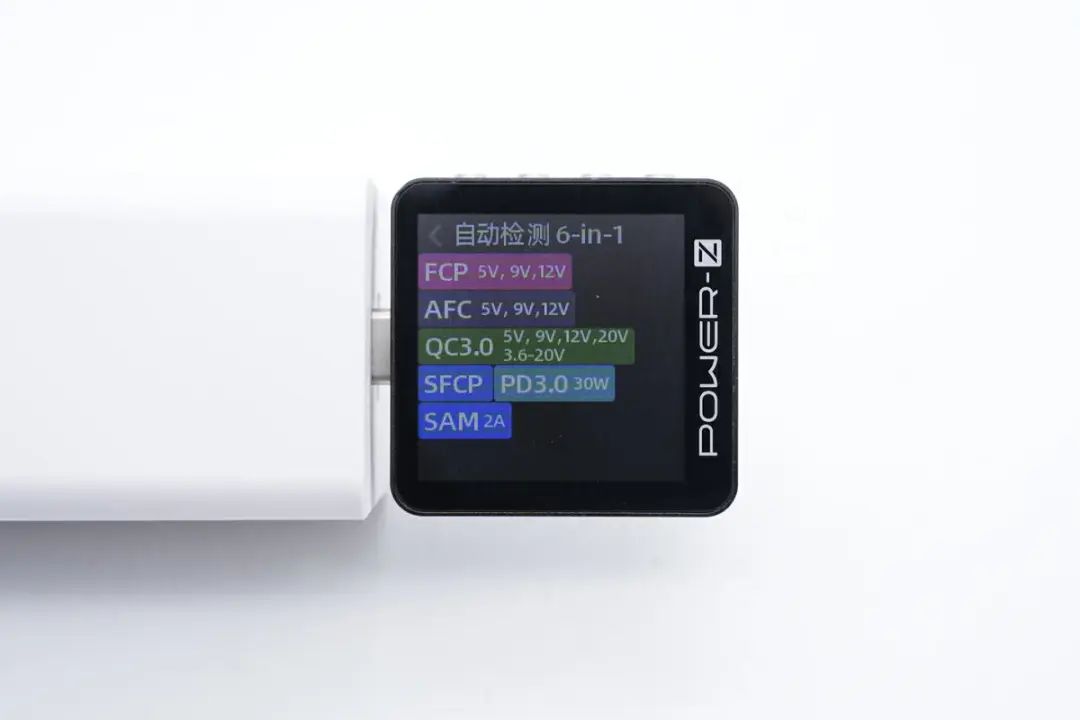

测得USB-A口支持FCP、AFC、QC3.0、SFCP、Samsung 5V2A充电协议。

华硕100W氮化镓充电器拆解

看完了华硕这款氮化镓充电器的外观和性能测试，下面就举行拆解，看看内部的设计和用料。

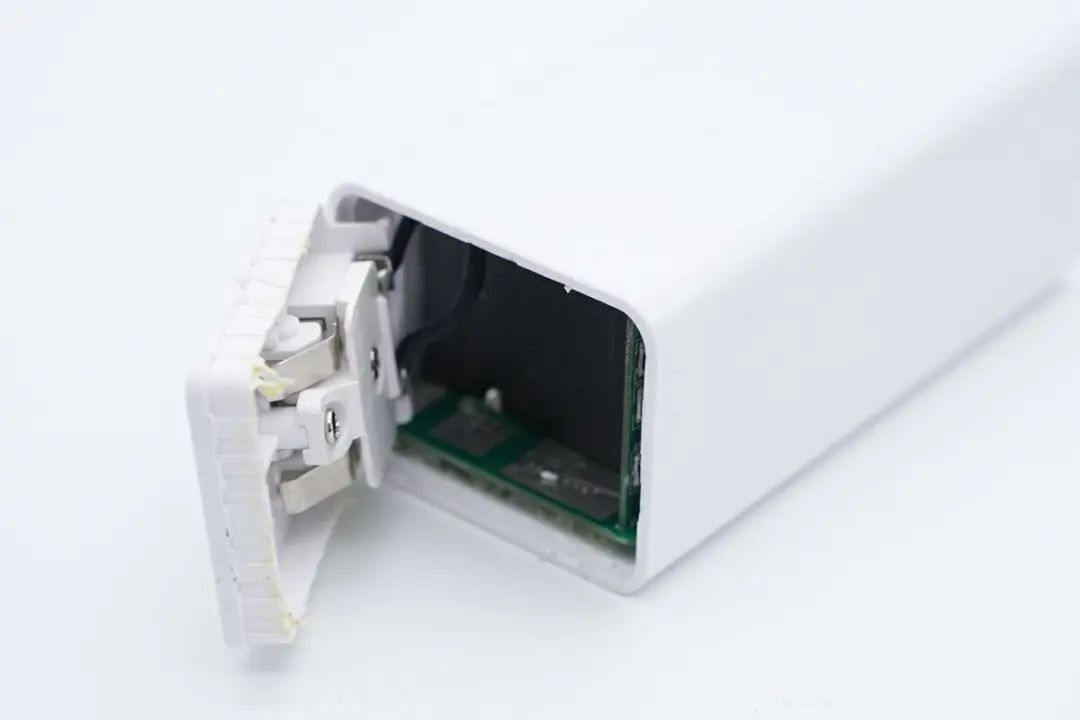

首先沿充电器折叠插脚侧接缝拆开外壳，壳体之间接纳超声波焊接。

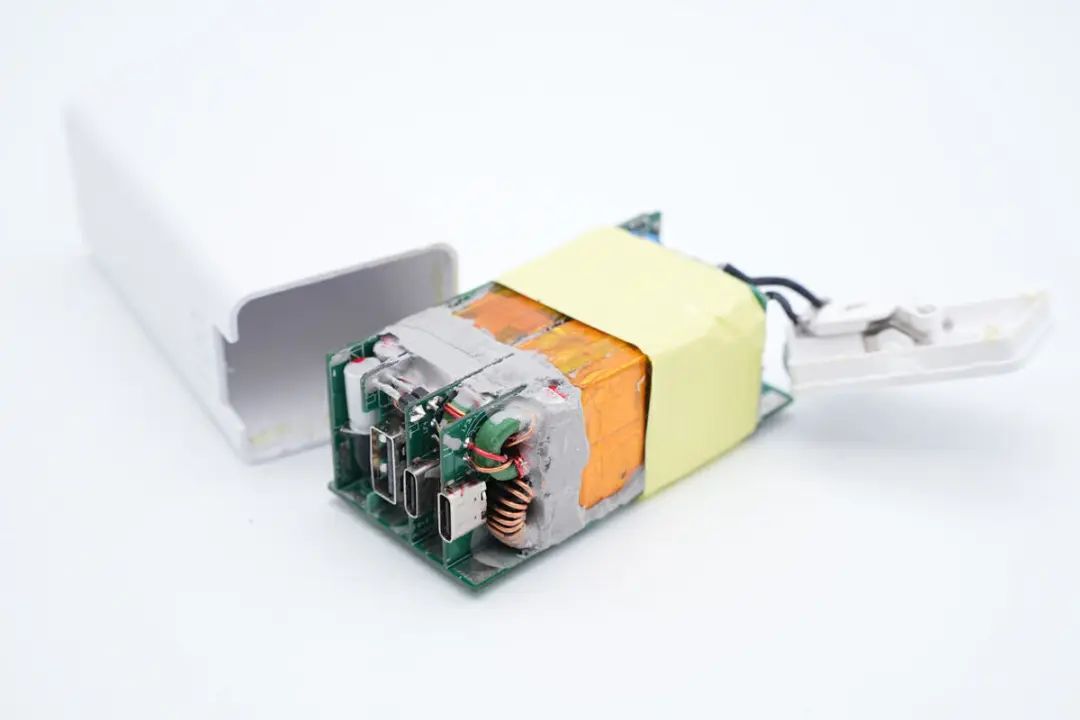

抽出内部PCBA�？�，�？榫栏鸾捍道慰�。

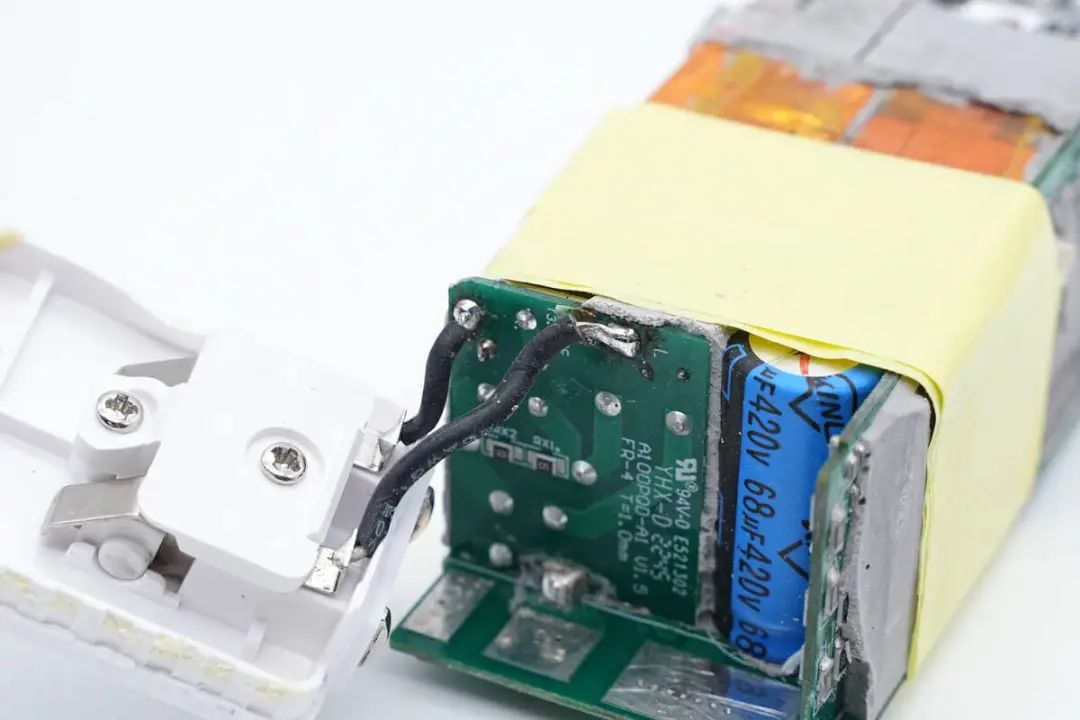

�？槭淙攵撕附右豢樾“�，通过导线焊接毗连折叠插脚供电。

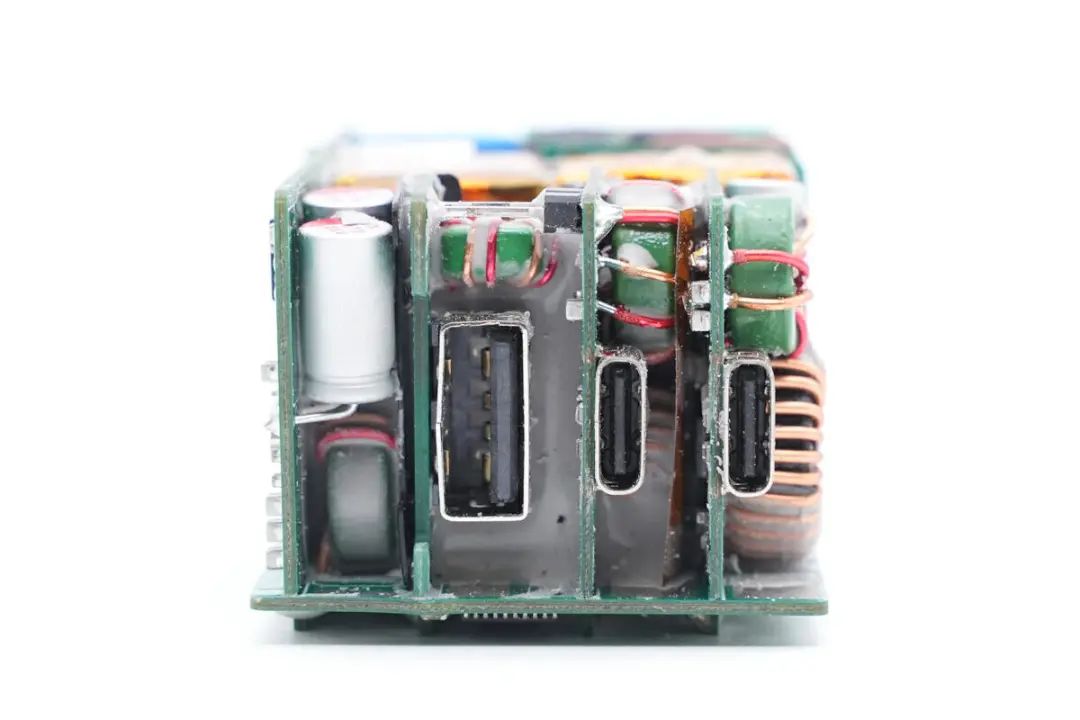

输出端对应各个接口焊接小板及对应的降压电路，充分使用空间，并打胶牢靠及散热。

使用游标卡尺测得PCBA�？椴话ㄕ鄣褰诺某ざ仍嘉�67.81mm。

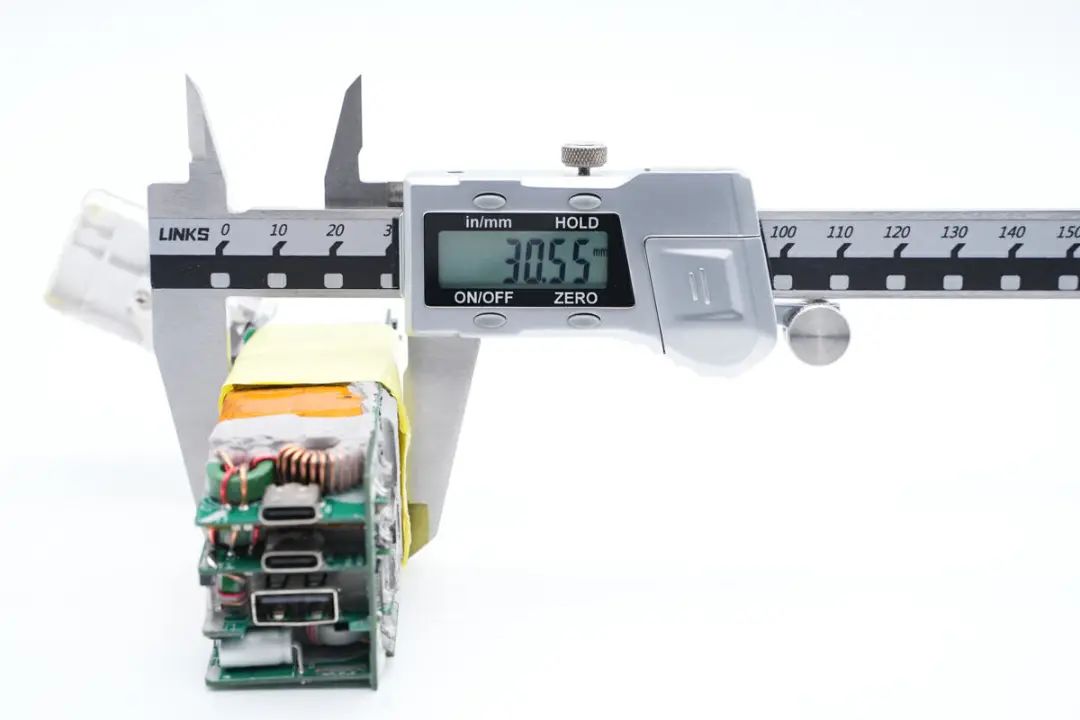

PCBA�？榭矶仍嘉�30.55mm。

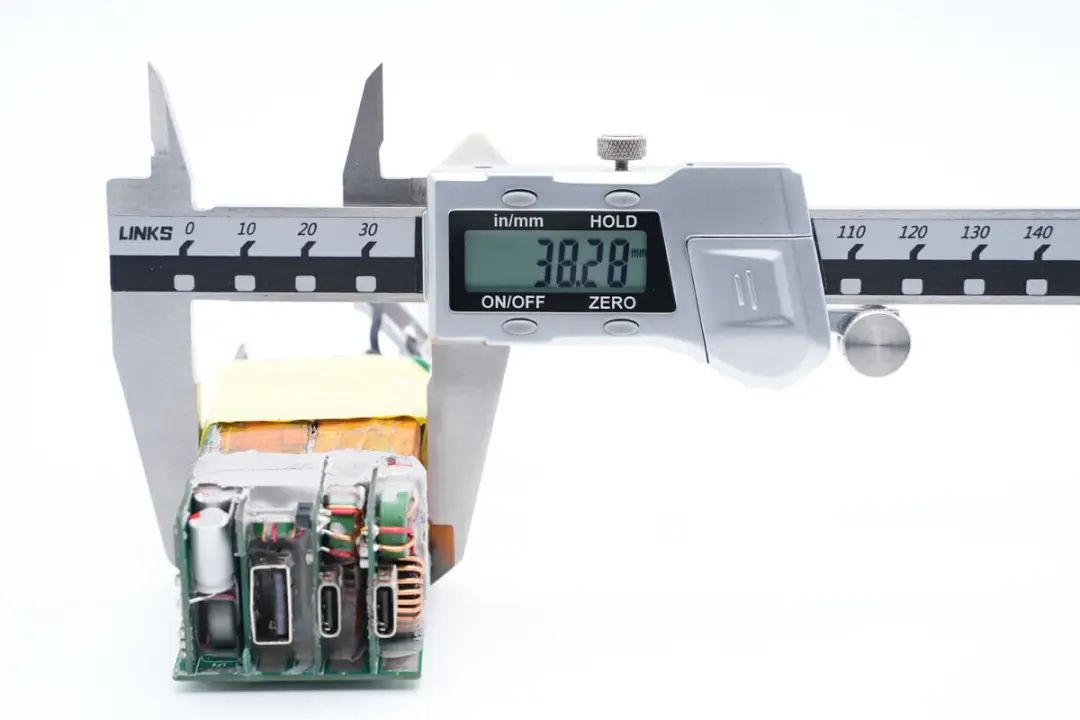

PCBA�？楦叨仍嘉�38.28mm。

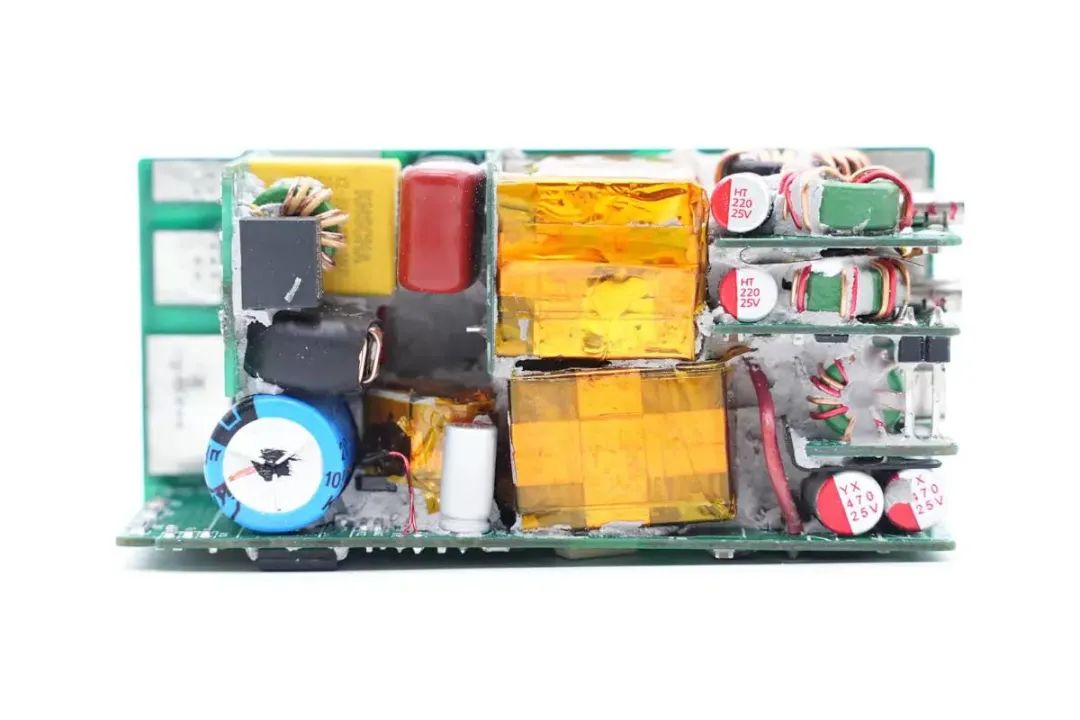

撕下纠葛的胶带，最先视察PCBA�？�，PCBA�？橛�7块PCB焊接组成，左侧小板焊接输入包管丝和EMI电路，PFC升压电感和LLC变压器使用铜箔屏障，并纠葛高温胶带绝缘，右侧为降压输出小板，焊接降压电路和USB-C以及USB-A母座。

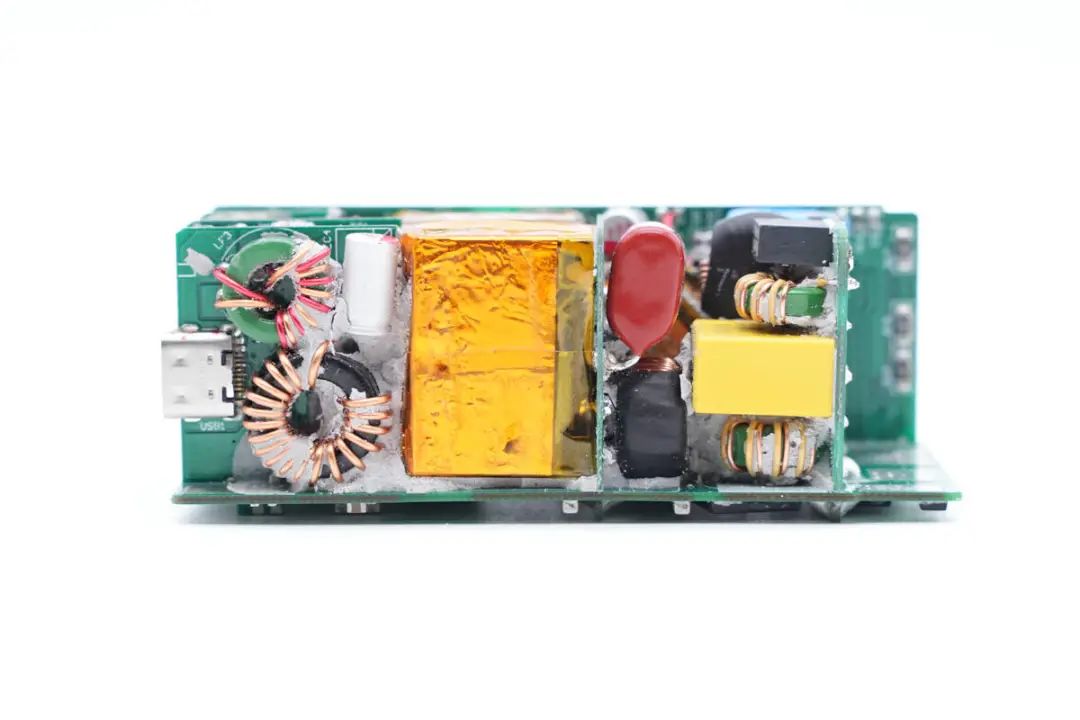

另一侧可以看到笔直小板焊接的共模电感与安规X2电容，PFC升压电感焊接在笔直小板上，左侧为降压小板，焊接降压电感，滤波电感和输出滤波电容。

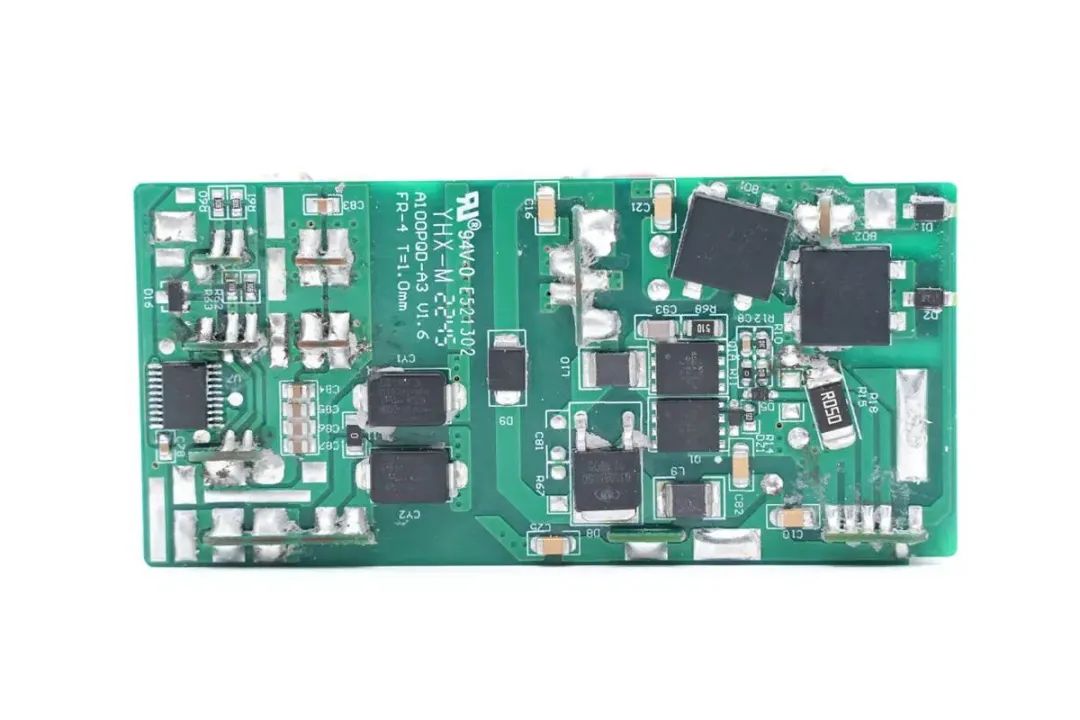

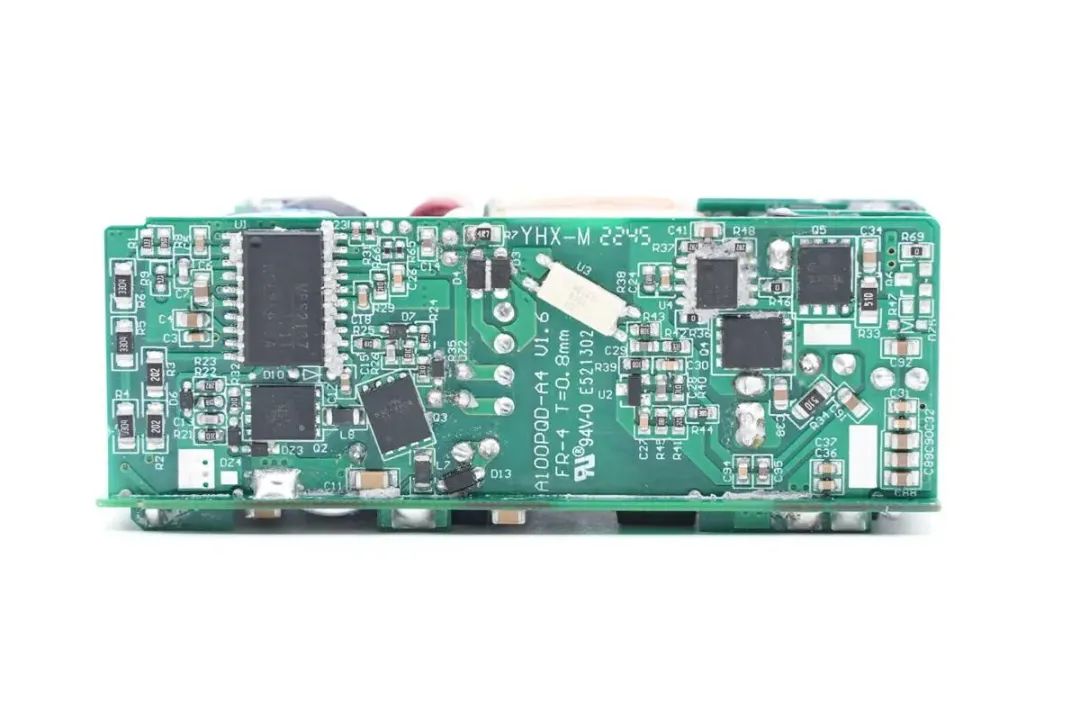

PCBA�？楸趁婧附右豢臡CU，贴片Y电容，两颗PFC开关管和PFC整流管，以及两颗整流桥。

在侧面的小板上焊接一颗PFC+LLC控制器，下方焊接两颗LLC开关管，右侧焊接同步整流控制器和同步整流管，白色贴片光耦用于输出电压反响。其中四颗开关管均来自英诺赛科，PFC整流管来自泰科天润。

通过对PCBA�？檎趁娴氖硬旆⒚�，华硕这款100W氮化镓充电器接纳PFC+LLC+SR开关电源架构设计，PFC举行功率因数校正，LLC电源输出牢靠电压。输出通过两路自力的降压电路，实现三个接口的自力快充。下面我们就从输入端最先相识整个充电器的设计和用料。

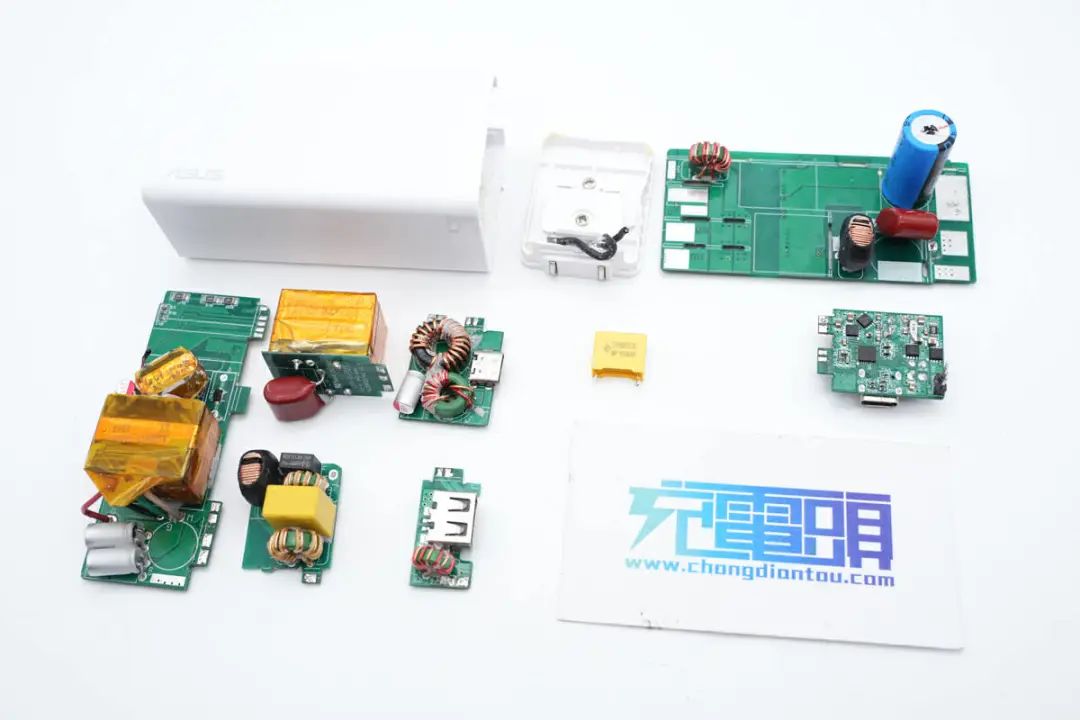

将PCBA�？橥耆鸱�，可以看到内部元器件均为穿插安排，结构紧凑，空间使用率极高。

充电器输入端一览，焊接一块笔直小板用于输入滤波。

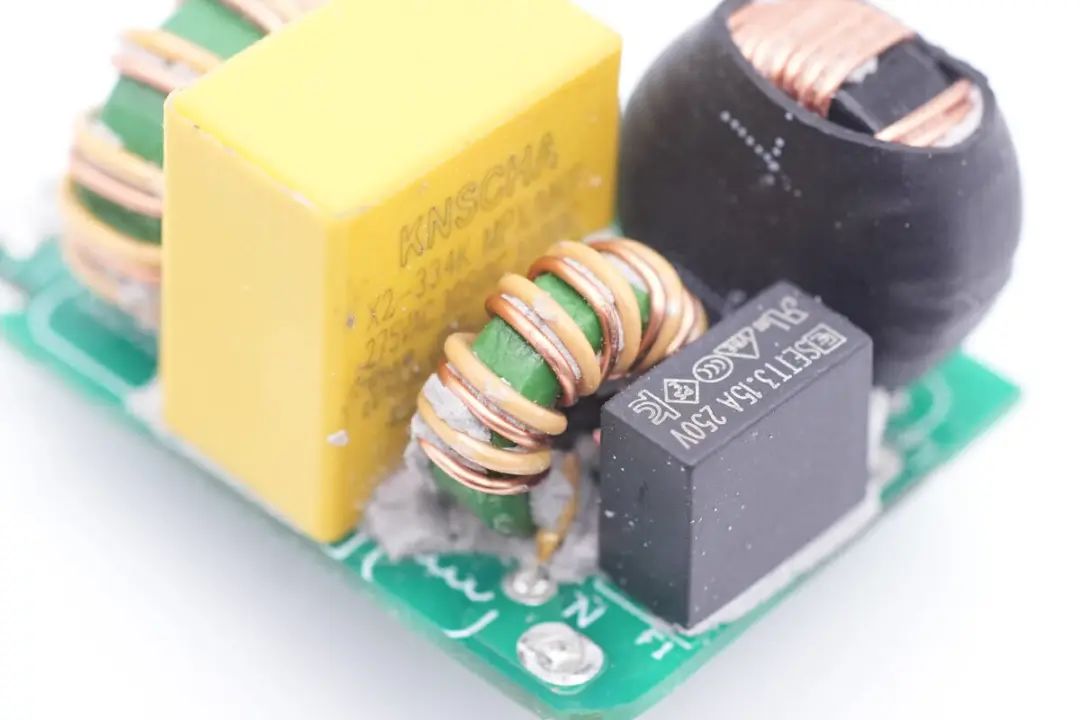

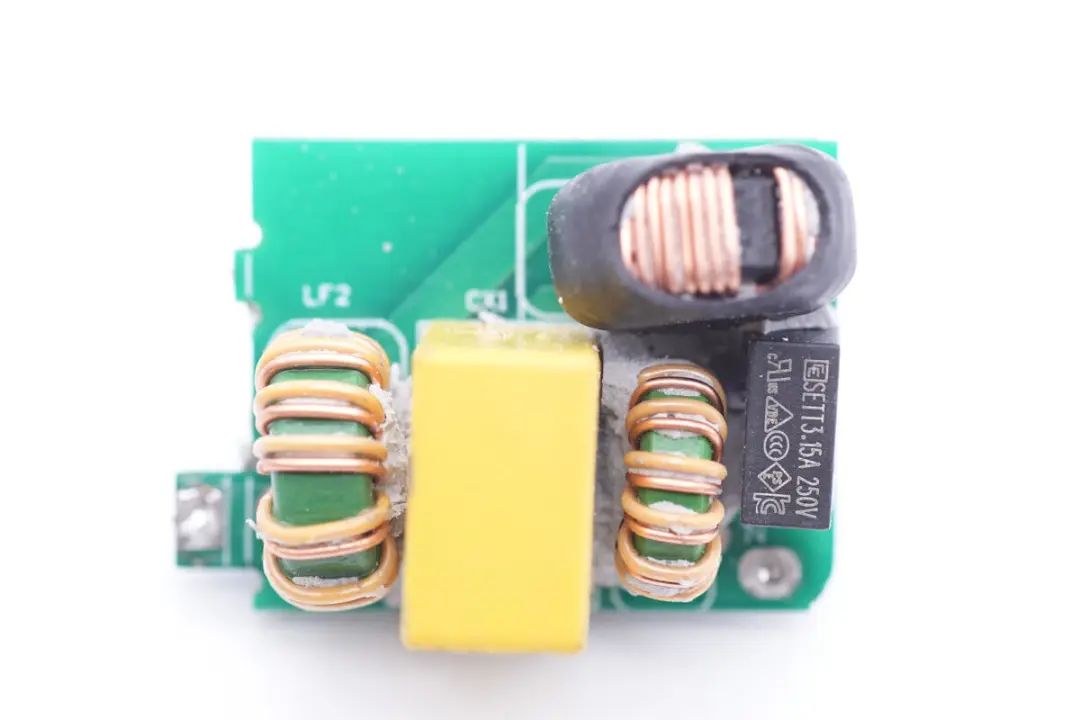

焊下小板，小板焊接包管丝，两级共模电感，安规X2电容和差模电感。

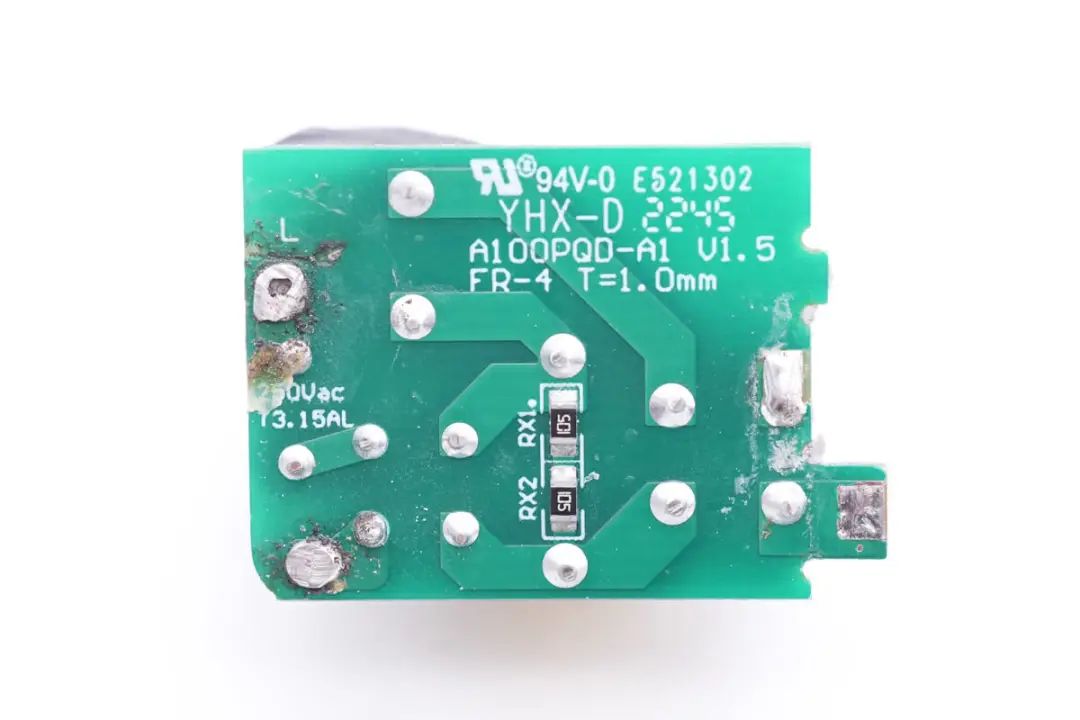

小板背面焊接X2电容放电电阻。

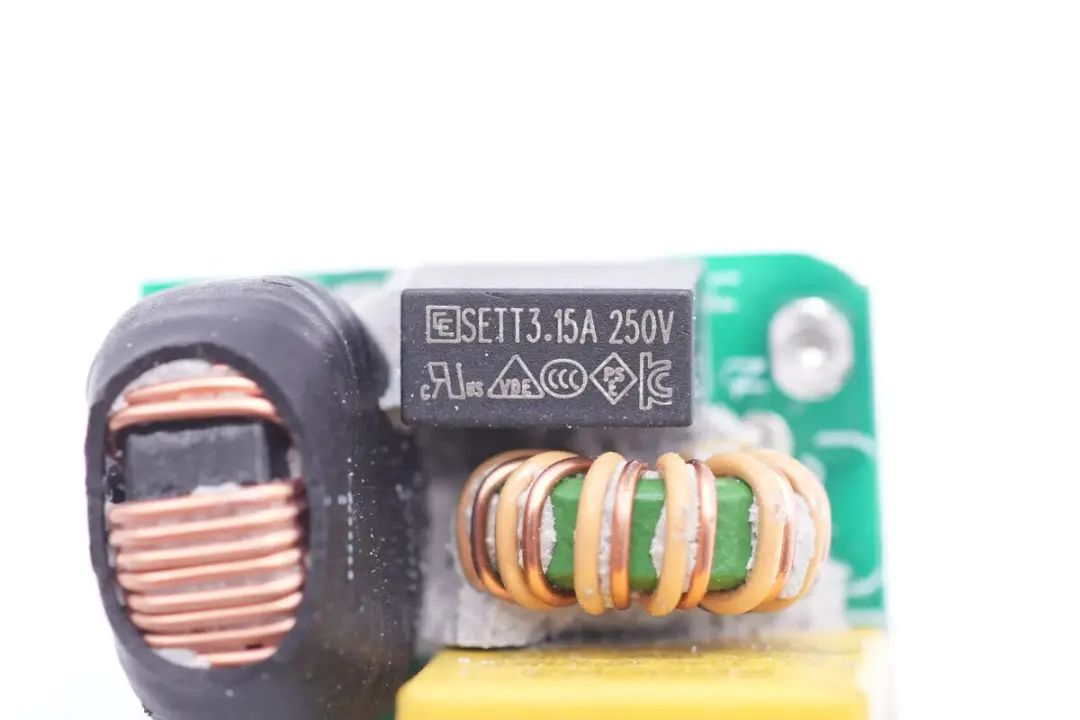

输入端延时包管丝来自诚润电子，规格为3.15A 250V。

共模电感接纳漆包线和绝缘线绕制。

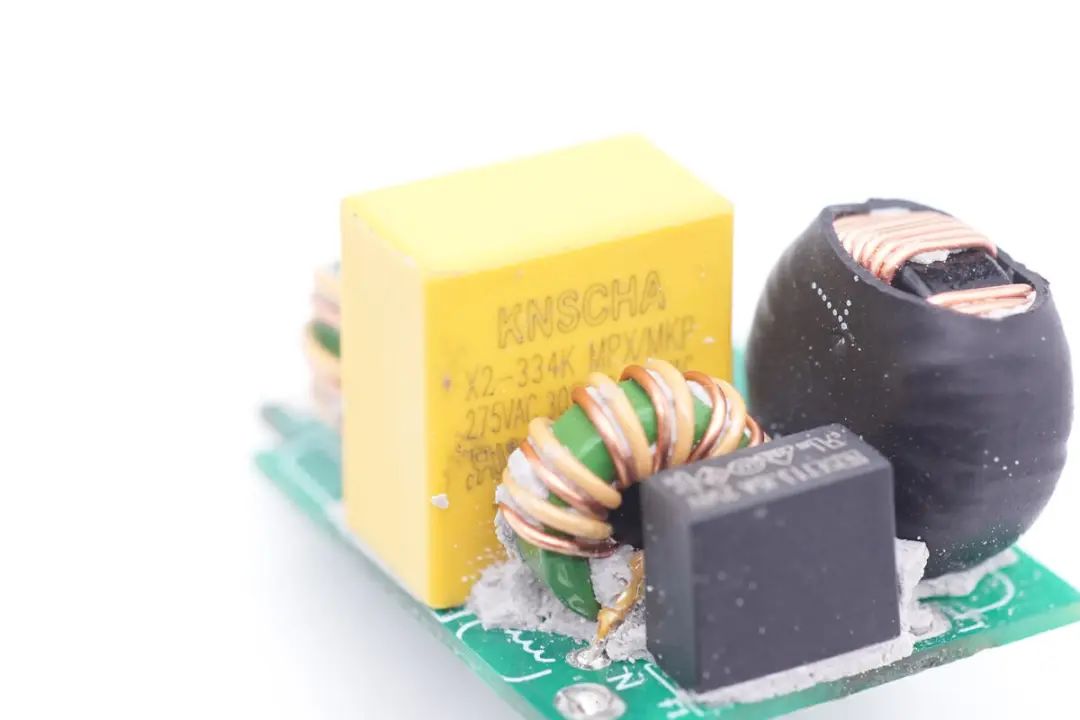

安规X2电容来自KNSCHA科尼盛，规格为0.33μF。

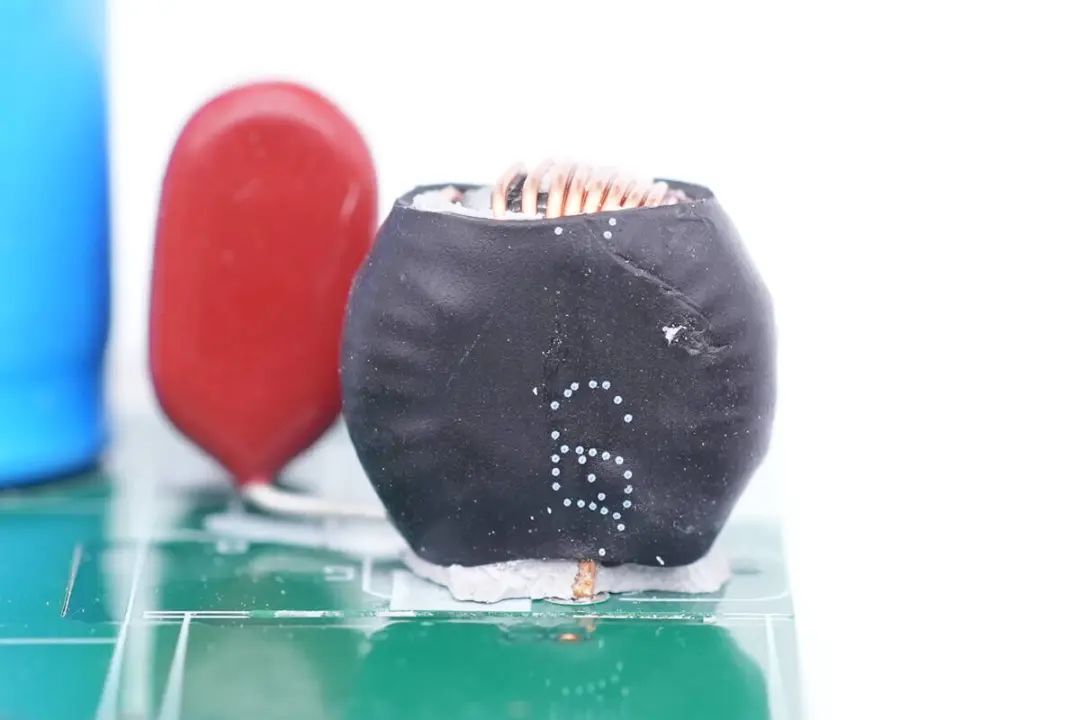

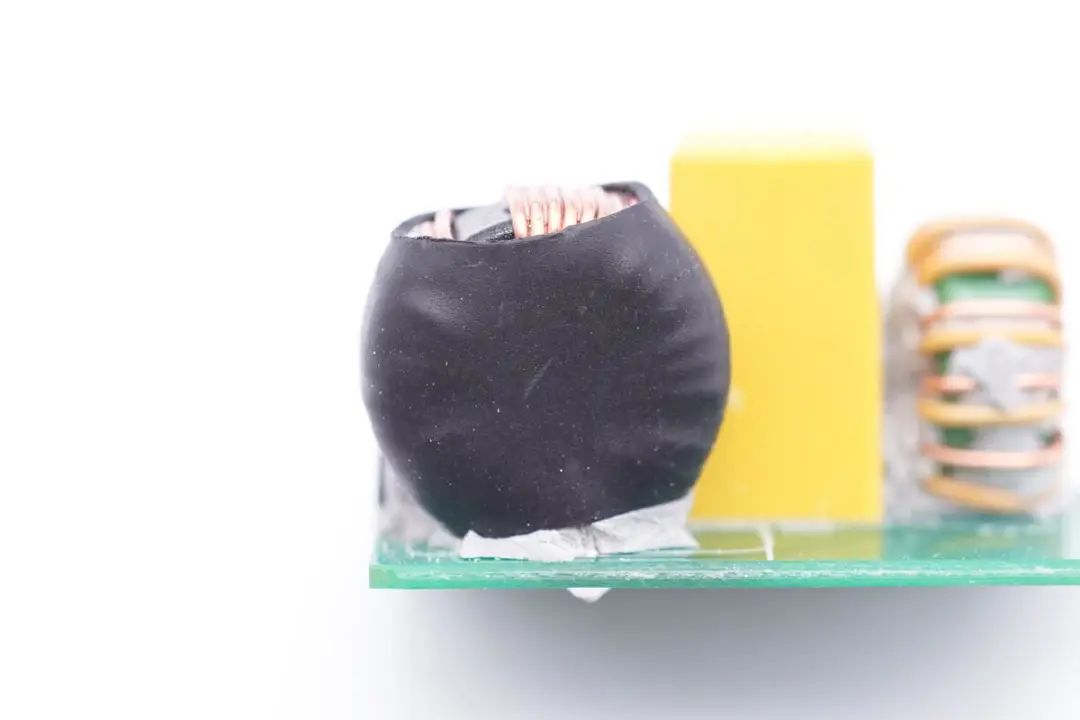

差模电感接纳磁围绕制，外衣热缩管绝缘。

第二级共模电感接纳漆包线和绝缘线绕制。

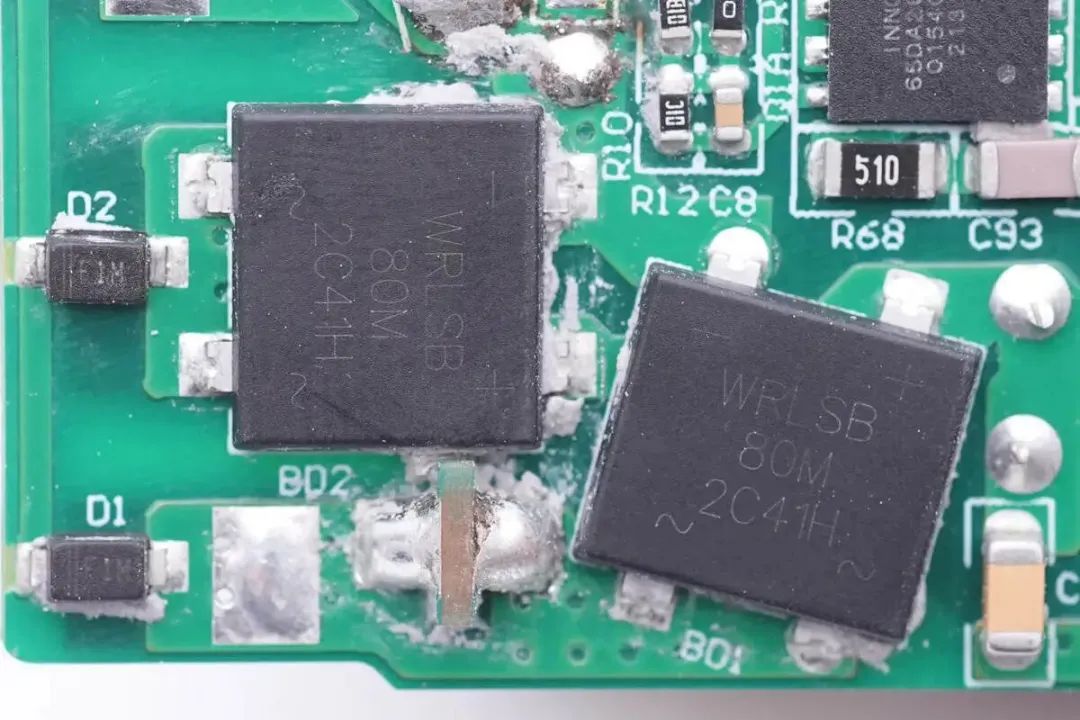

输入端整流桥WRLSB80M来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，较量平滑的关断特征，可以降低二极管结电容抵达很是少的谐波振荡爆发的效果。选用的LSB封装，拥有优异的散热特征，资助中大瓦数适配器提升可靠性，单颗可做60W+。

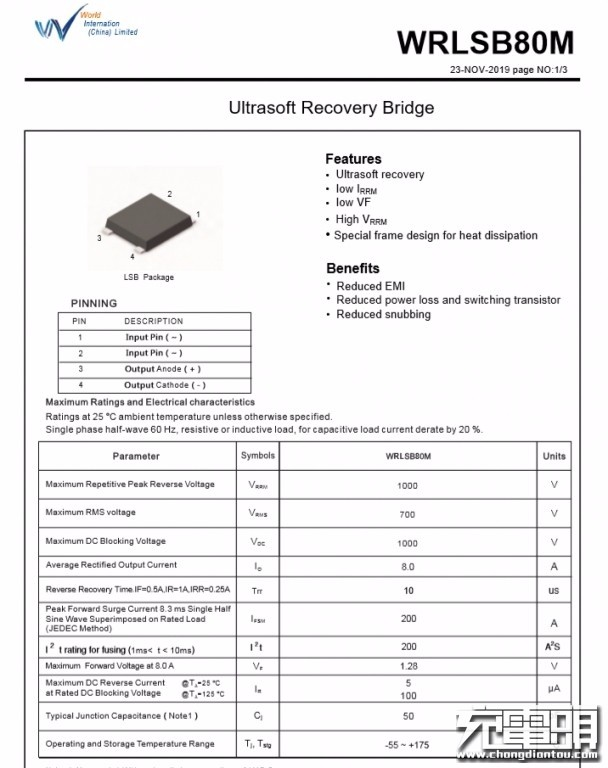

沃尔德 WRLSB80M 资料信息。

充电头网拆解相识到，沃尔德的软桥还被摩米士100W 2A2C氮化镓快充、努比亚1A1C 45W氘锋氮化镓快速充电器、公牛65W PD快充插座、麦多多2C1A 65W氮化镓充电器、鸿达顺65W 氮化镓充电器、OPPO 50W饼干氮化镓快充、ROCK 65W氮化镓充电器等多款快充产品接纳，产品性能获得客户一致认可。

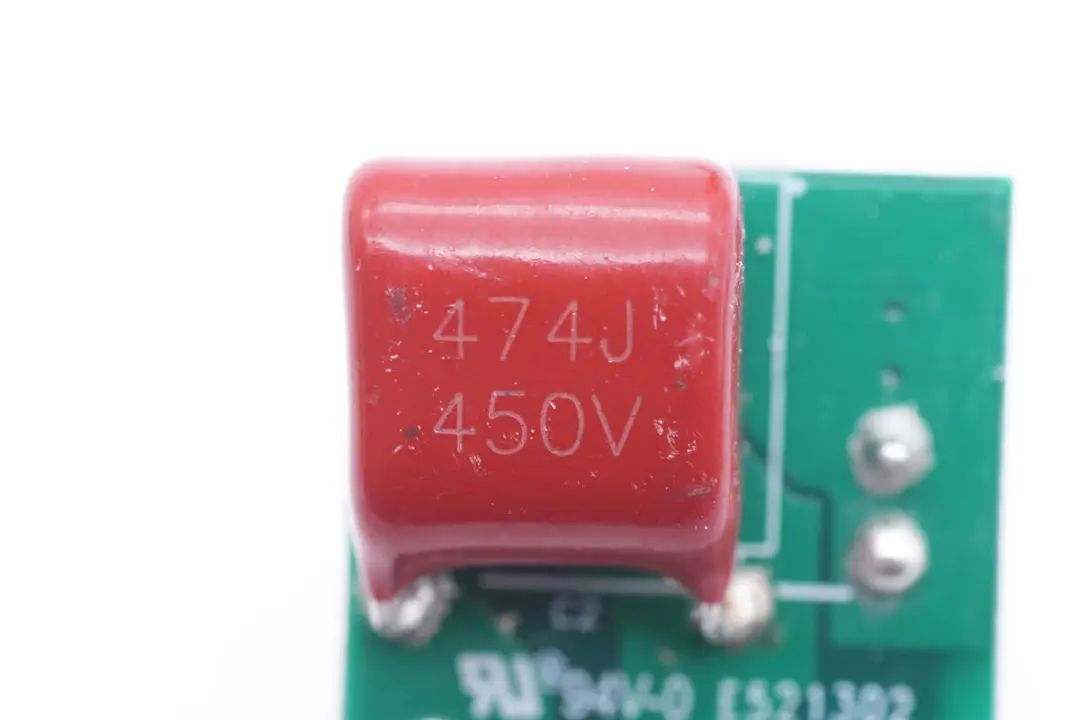

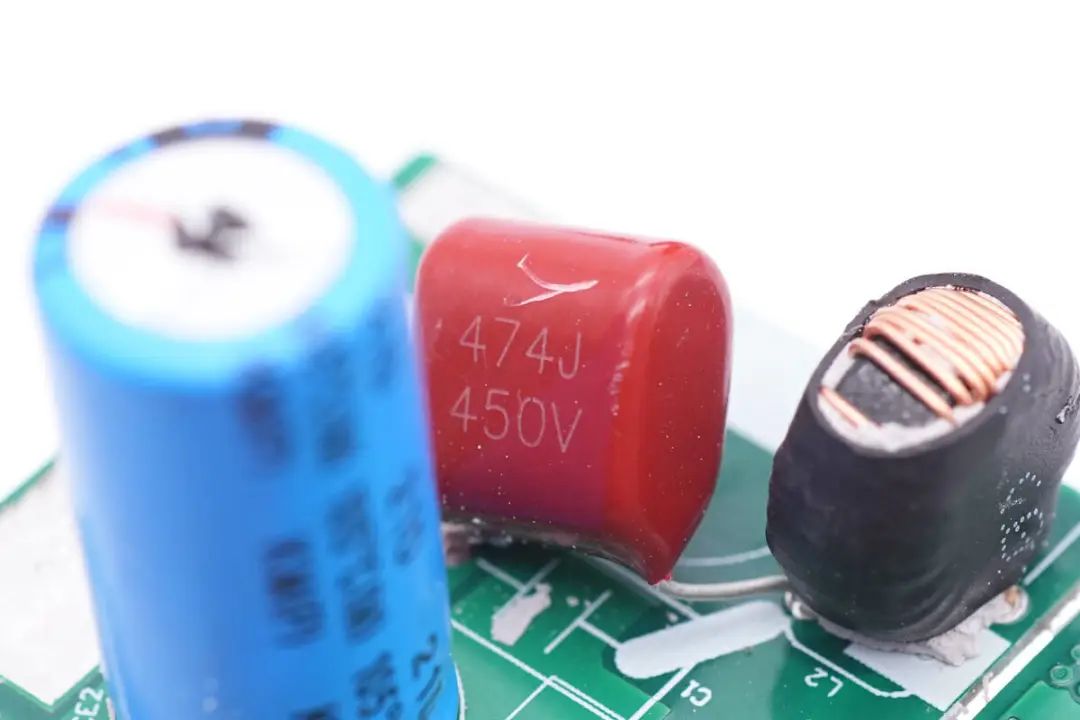

一颗薄膜滤波电容规格为0.47μF 450V。

滤波电感接纳磁围绕制，外衣热缩管绝缘。

另一颗滤波电容焊接在PFC升压电感的小板上。

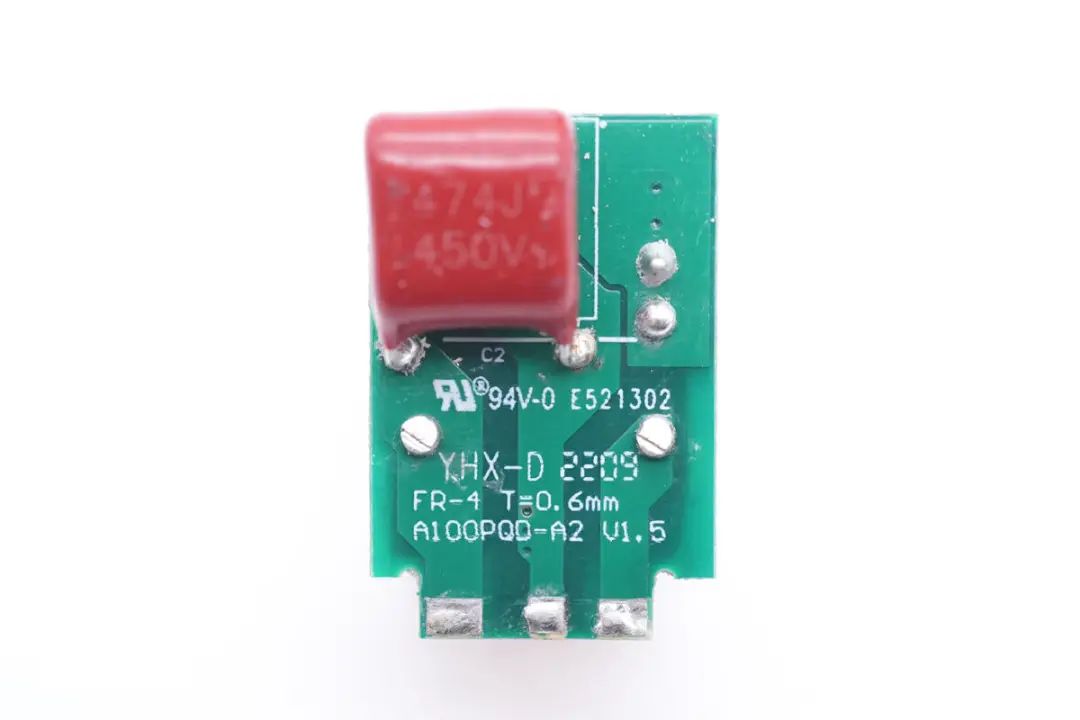

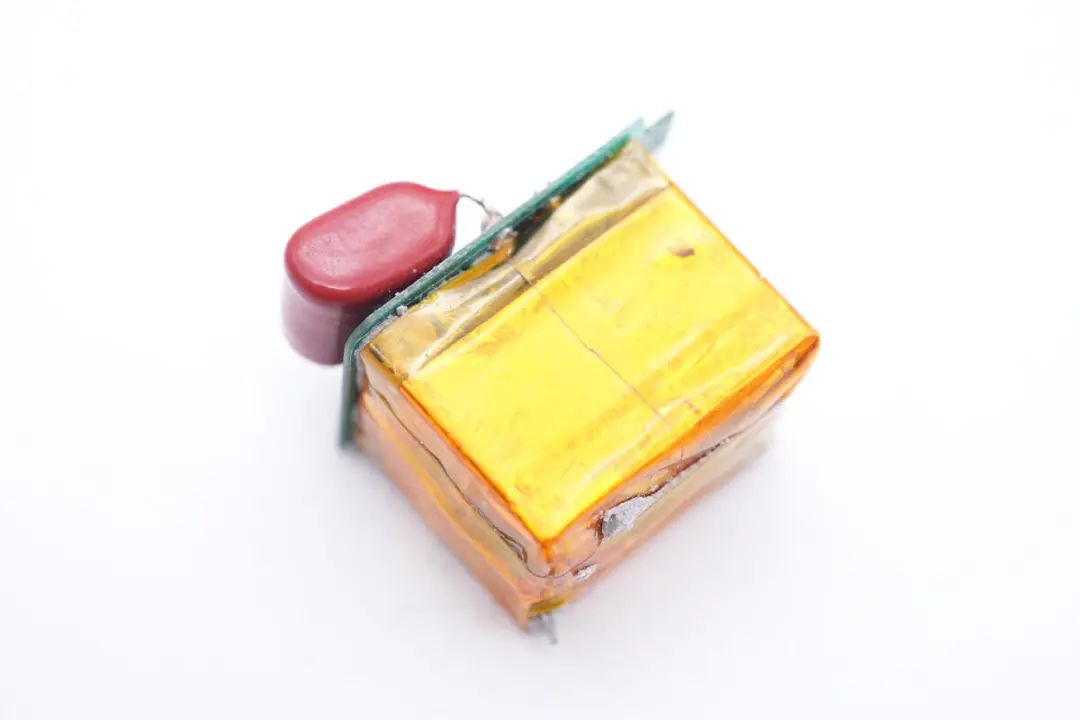

小板焊接薄膜电容，另一面焊接PFC升压电感。

另一颗薄膜滤波电容规格为0.47μF 450V。

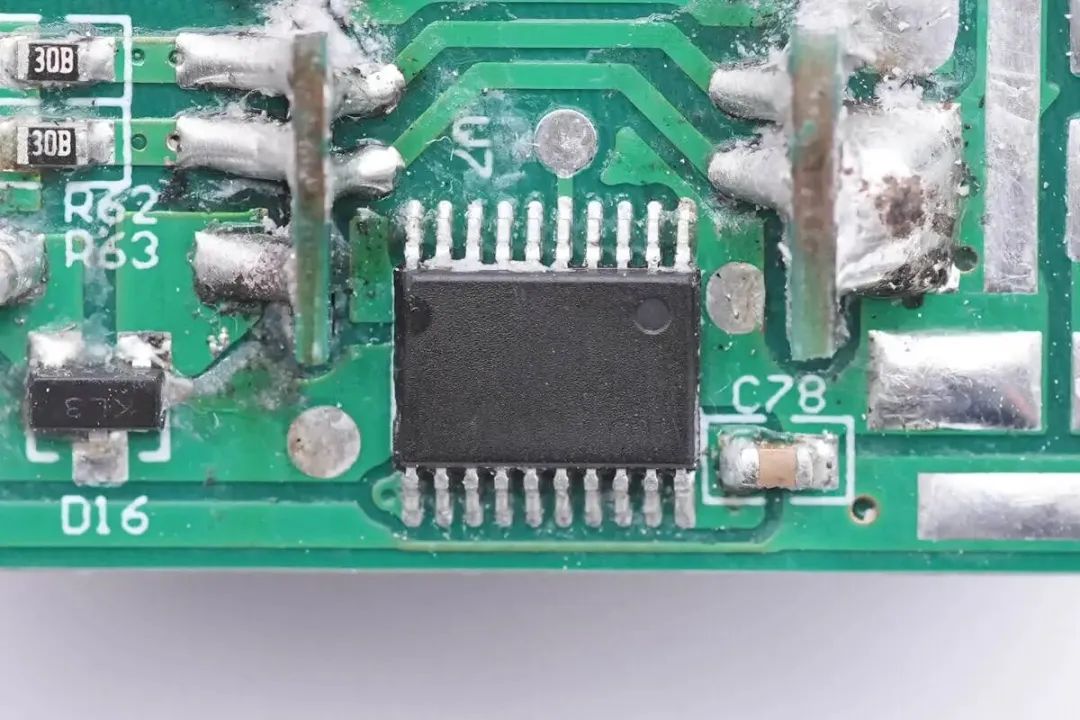

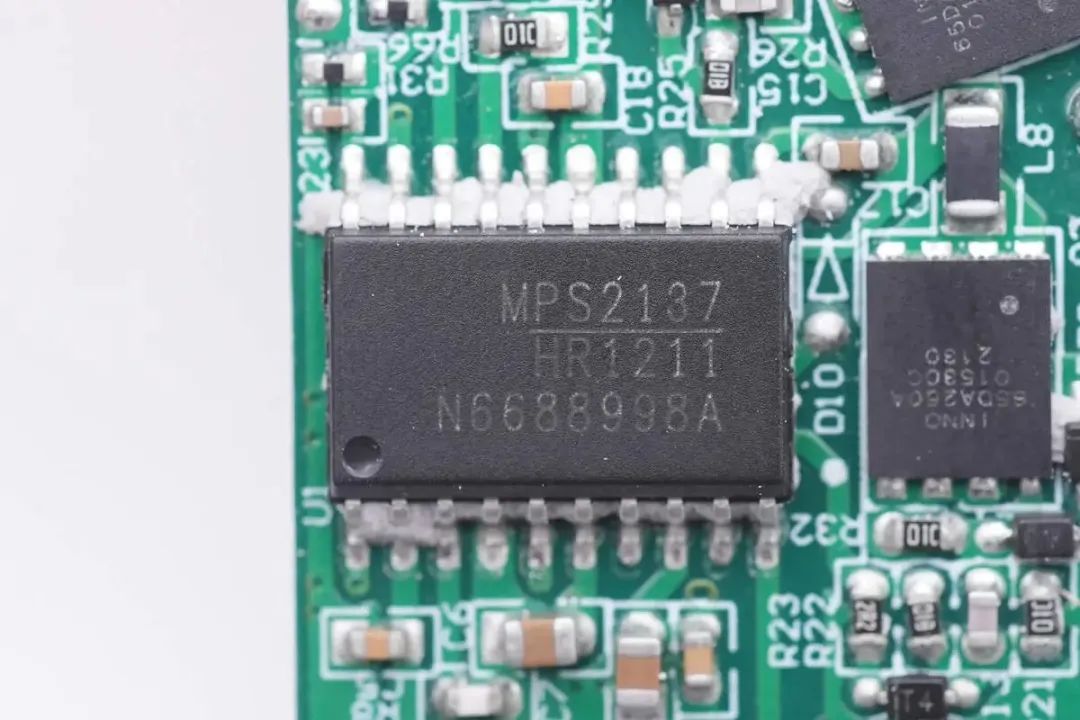

电源主控芯片接纳MPS HR1211，是一颗多模式PFC和电流模式LLC二合一控制器，将古板芯片计划需要2-3颗芯片才华实现的功效集成在一颗芯片内部，PFC控制器支持CCM和DCM事情模式。

HR1211接纳数字环路控制，芯片参数可无邪设置。支持高压启动和智能X电容放电，PFC级支持最高250KHz事情频率，LLC级内置600V半桥驱动器，内部集成自举二极管，事情频率高达500KHz，支持富厚的�；すπ�。

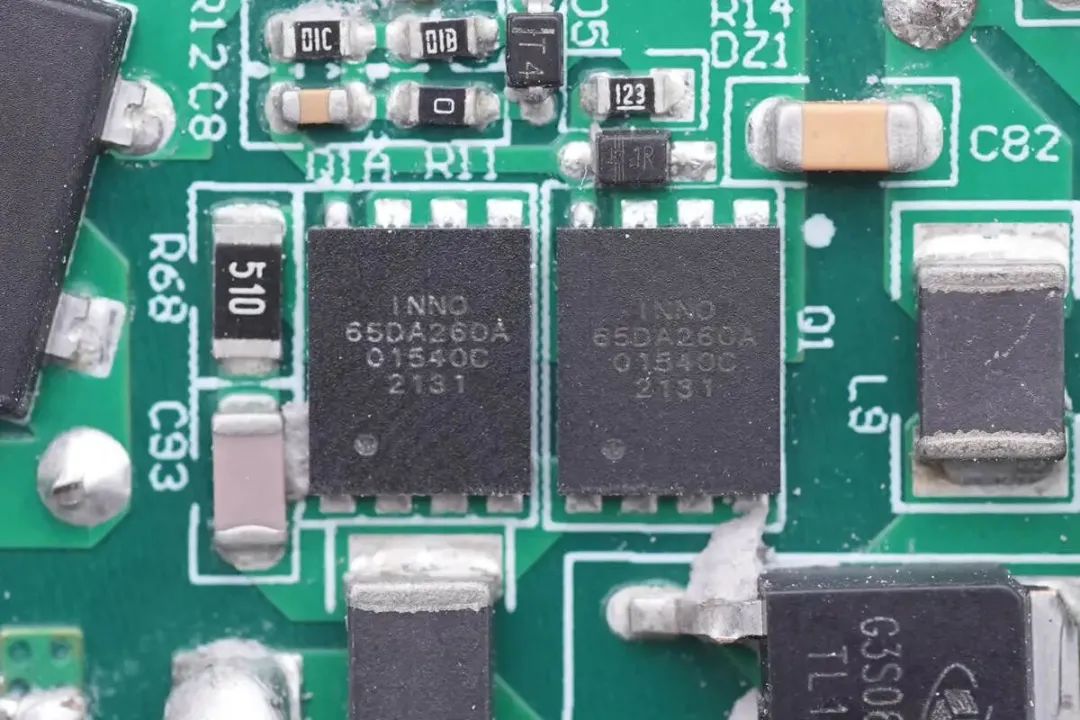

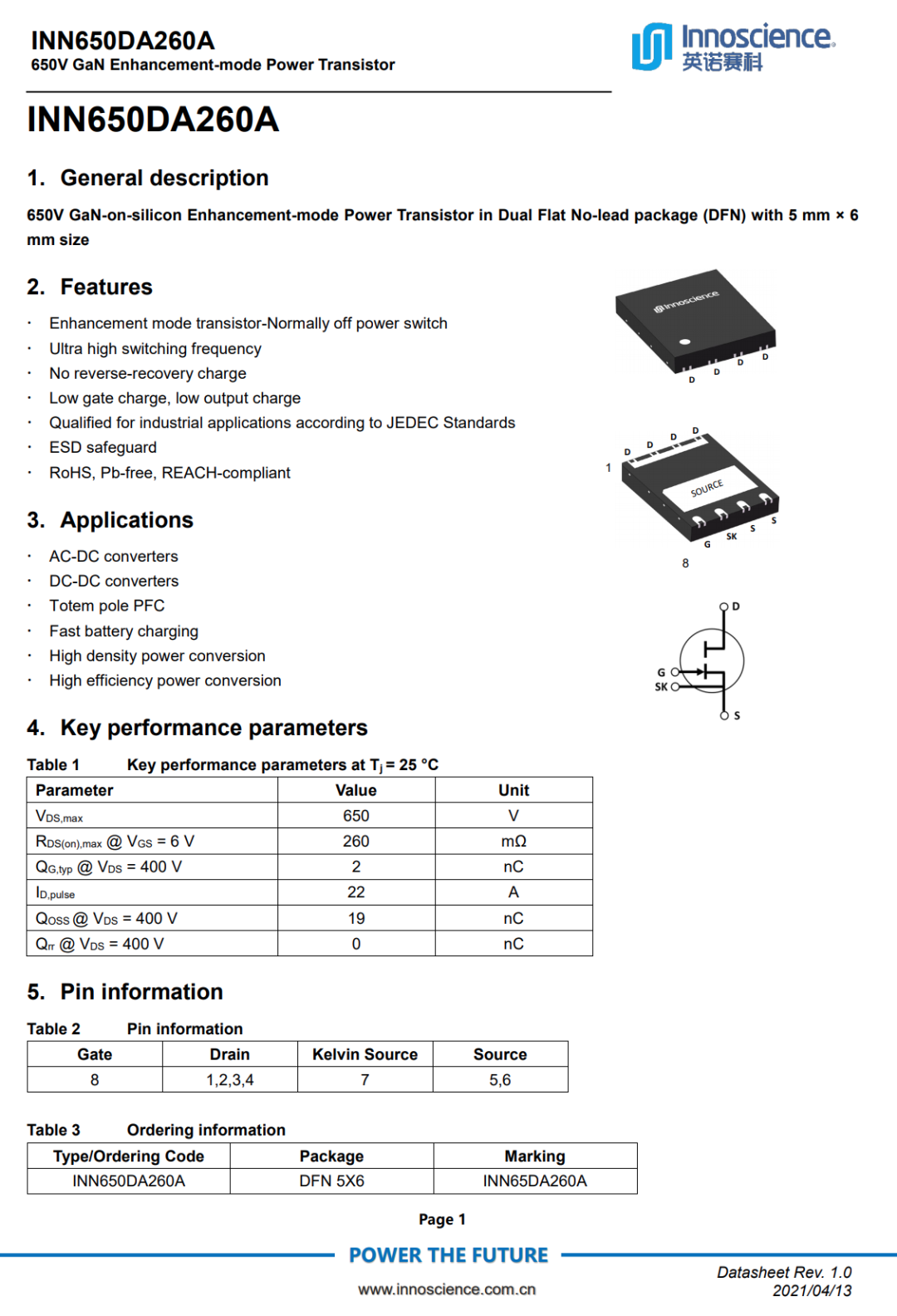

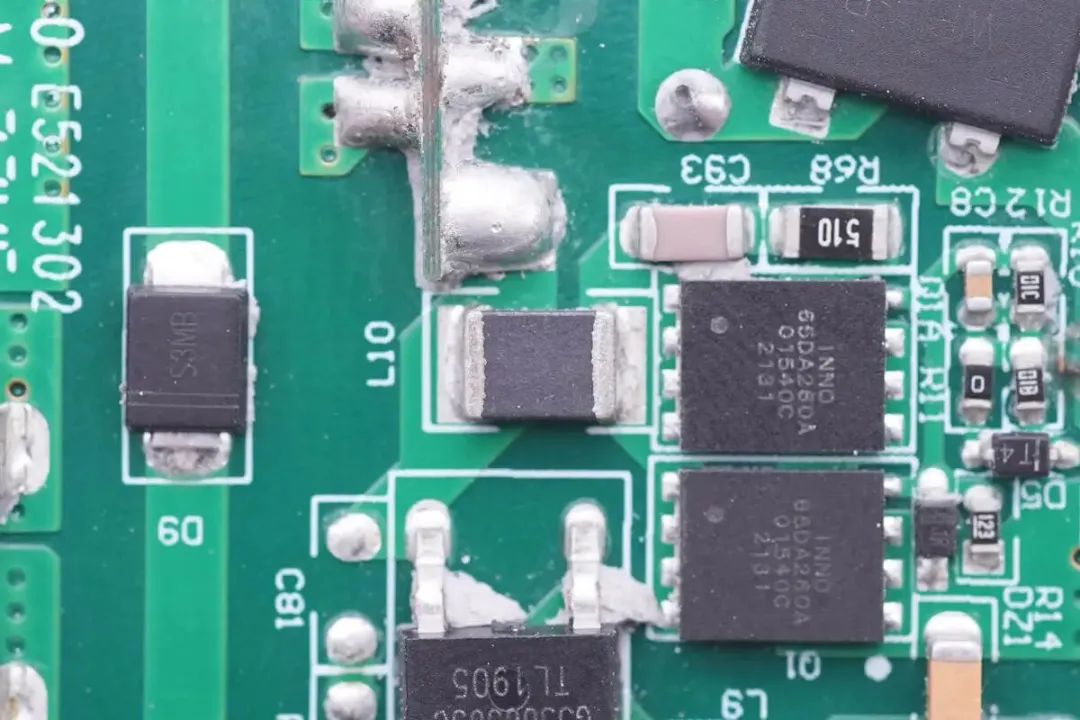

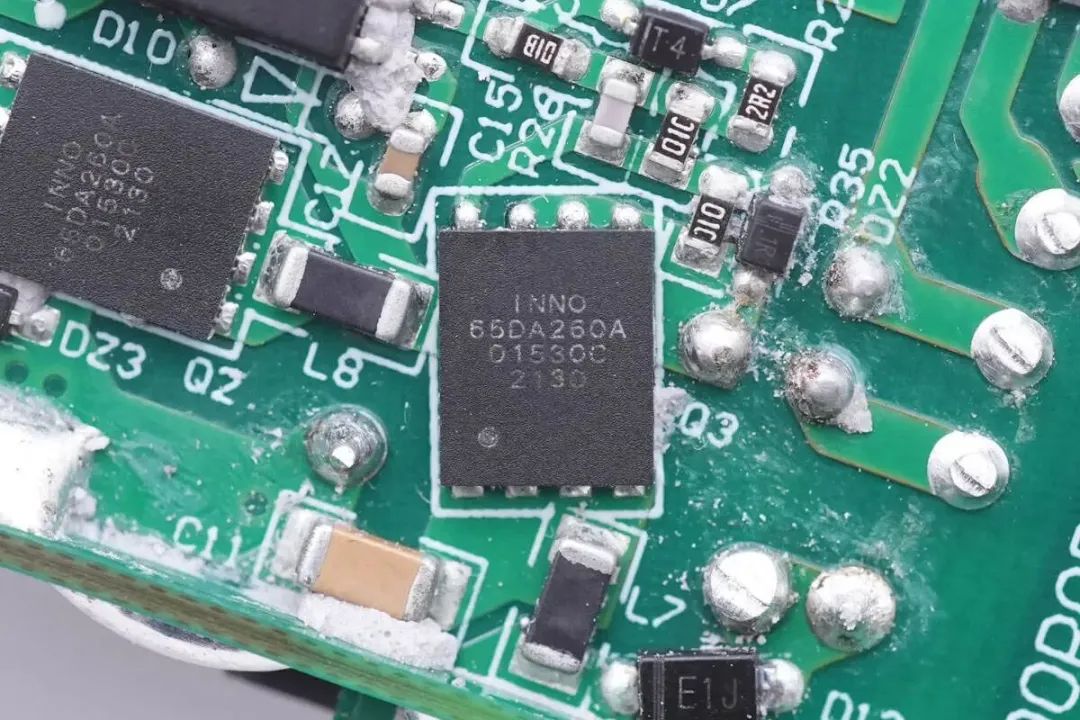

PFC升压开关管接纳英诺赛科INN650DA260A氮化镓开关管，使用两颗并联。这是一颗高性价比、耐压650V的氮化镓高压单管，瞬态耐压750V，得益于工艺刷新，性能有显着的提升，适用于65-120W的反激架构，120-200W的LLC架构。

INN650DA260A支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，切合JEDEC标准的工业应用要求，内置ESD�；�，切合RoHS、无铅、欧盟REACH规则。

充电头网拆解相识到，英诺赛科氮化镓功率开关管尚有INN650DA02、INN650DA04等型号，并被SPRUCE 140W 3C1A无线充二合一充电座、安述240W氮化镓+碳化硅适配器、QCY 65W 2C1A氮化镓快充、遐想小新100W双C口氮化镓快充、努比亚120W 2C1A三口氮化镓快充、红魔手机6 Pro标配120W PD氮化镓快充、REMAX 100W氮化镓充电器、摩米士100W 2A2C氮化镓快充、魅族65W氮化镓充电器等多款产品接纳，芯片质量获得市场认可。

与氮化镓开关管串联的贴片电感特写。

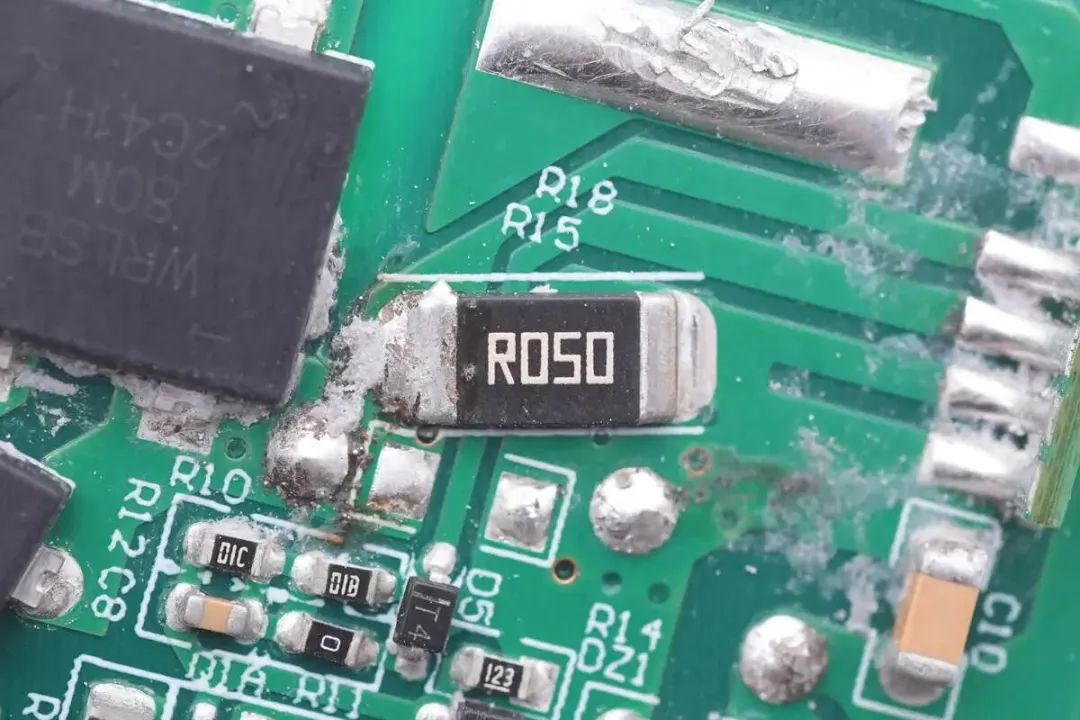

用于检测PFC开关管电流的取样电阻，丝印R050，为50mΩ。

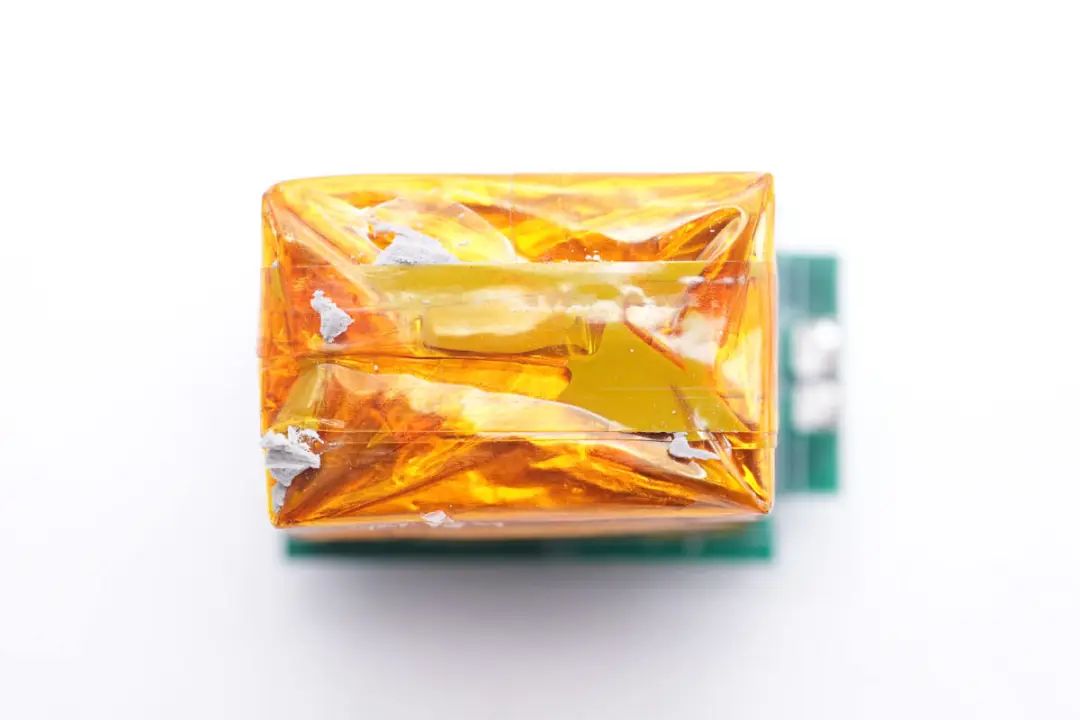

PFC升压电感粘贴铜箔屏障，并纠葛高温胶带绝缘。

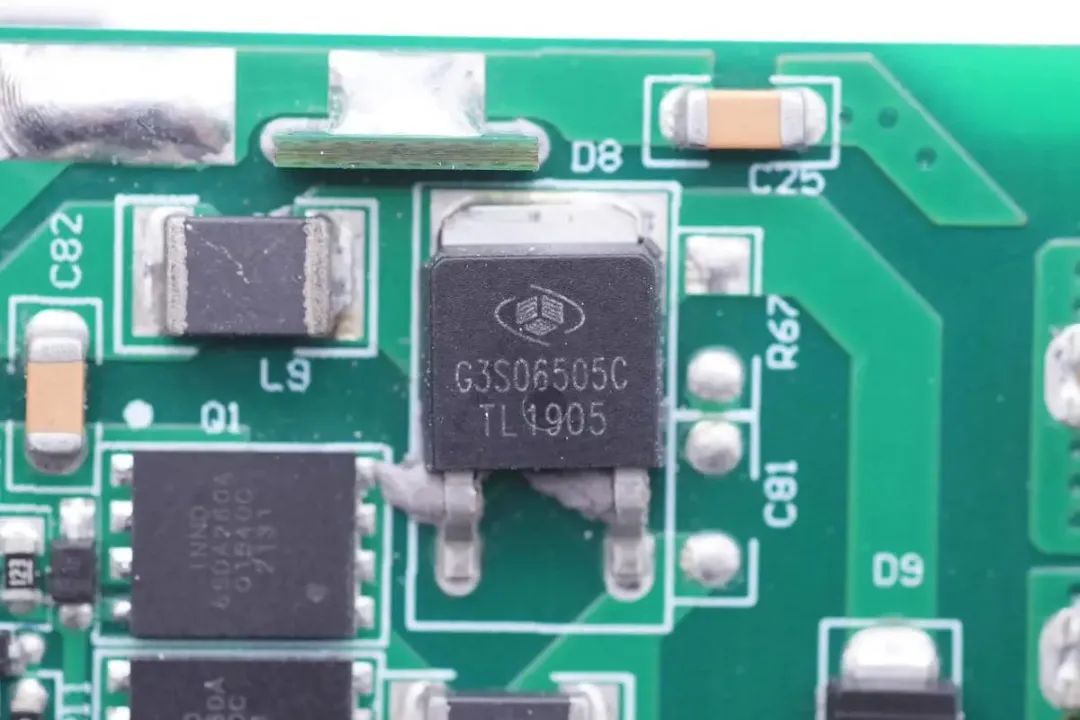

PFC整流管来自泰科天润，型号G3S06505C，是一颗耐压650V，5A电流的碳化硅二极管，接纳TO252封装。

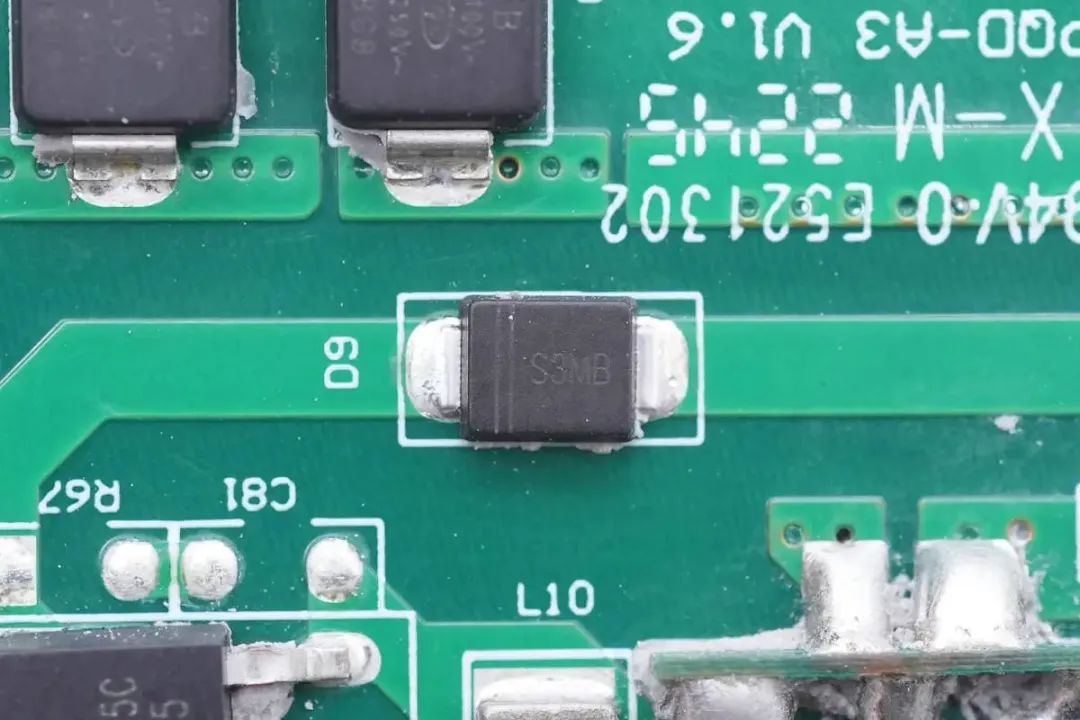

用于PFC旁路的S3MB二极管，在电源上电时通过二极管为高压电容充电。

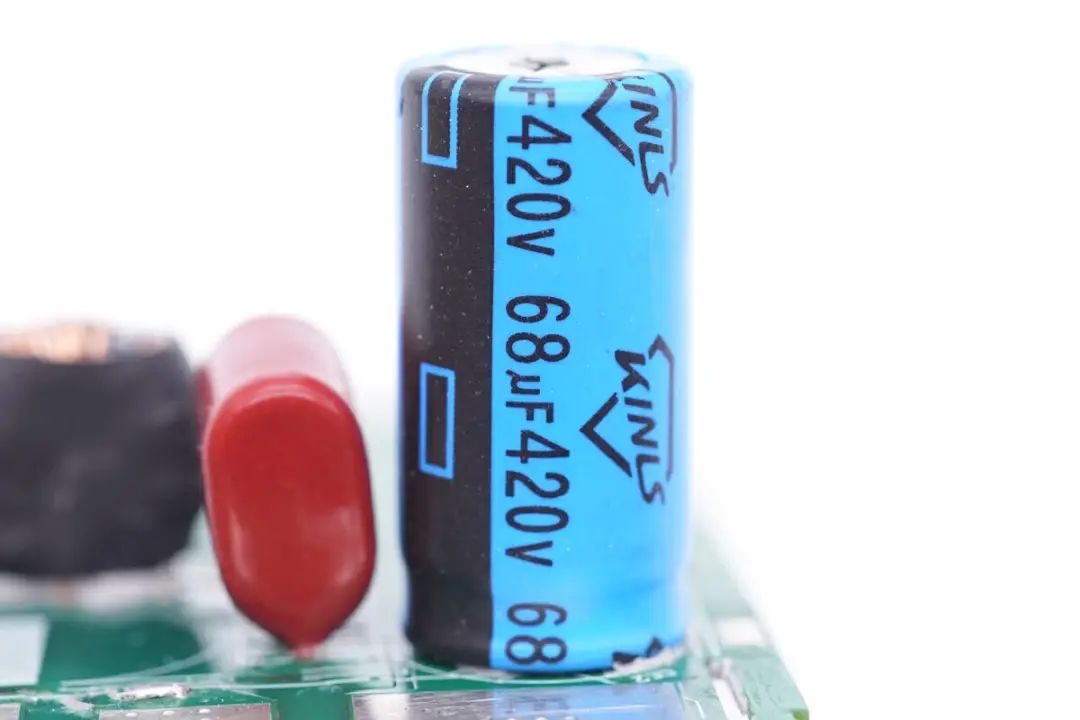

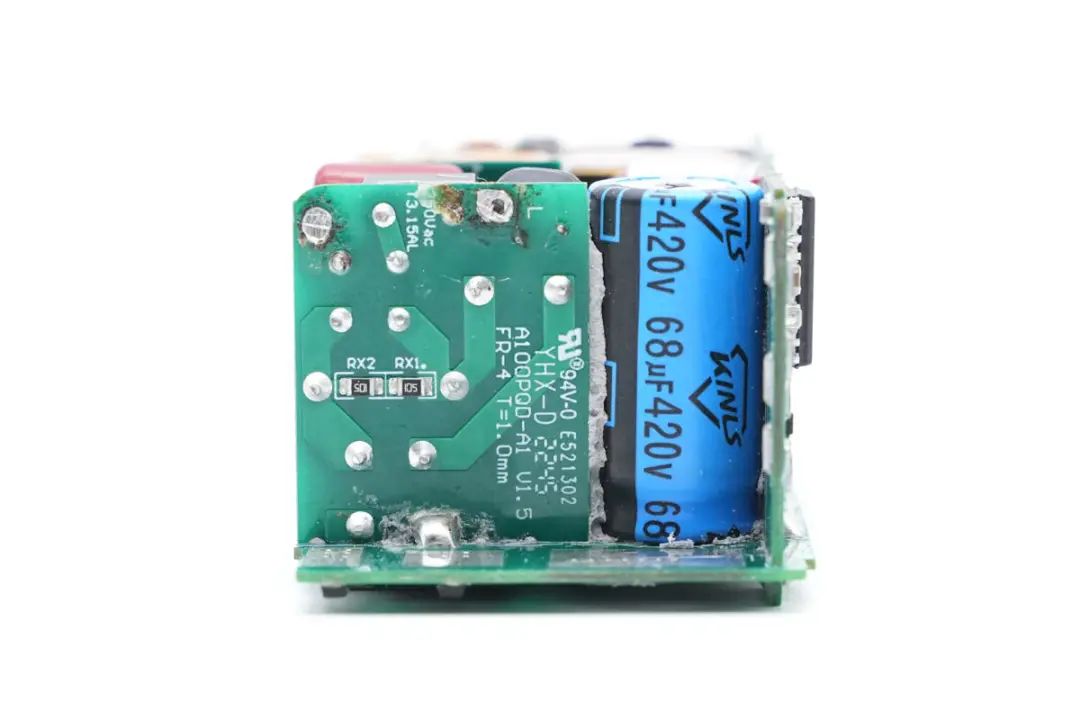

高压滤波电容来自蓝宝石，规格为68μF420V。

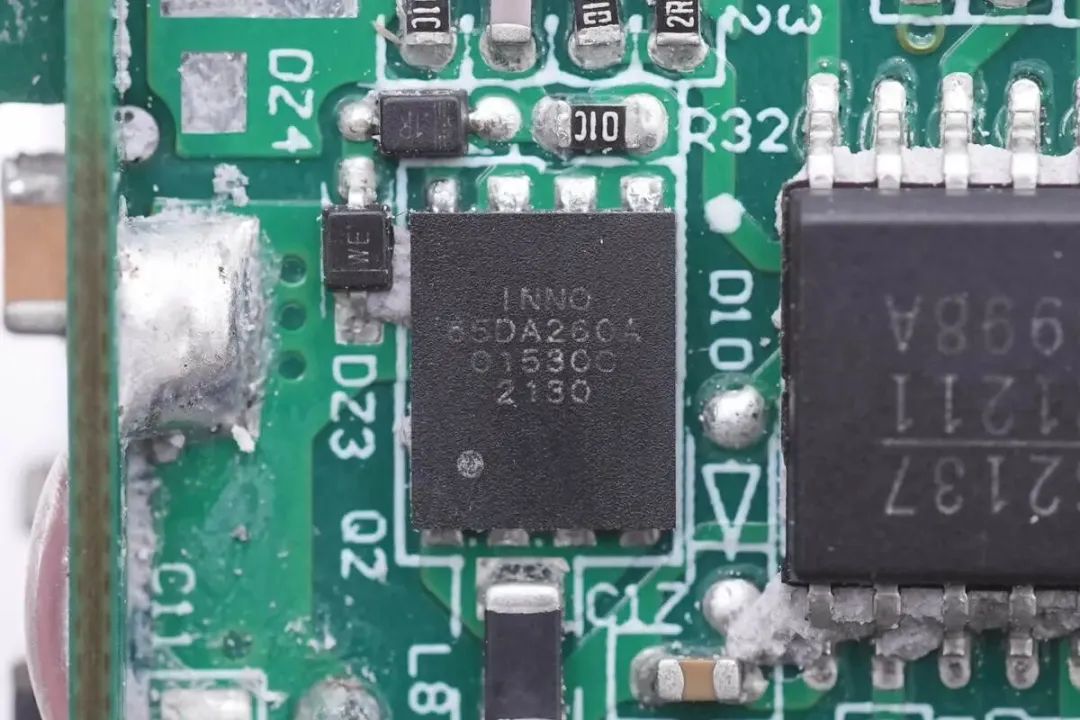

LLC开关管来自英诺赛科，与PFC开关管型号相同，均为INN650DA260A。

另一颗型号相同，两颗组成LLC半桥。

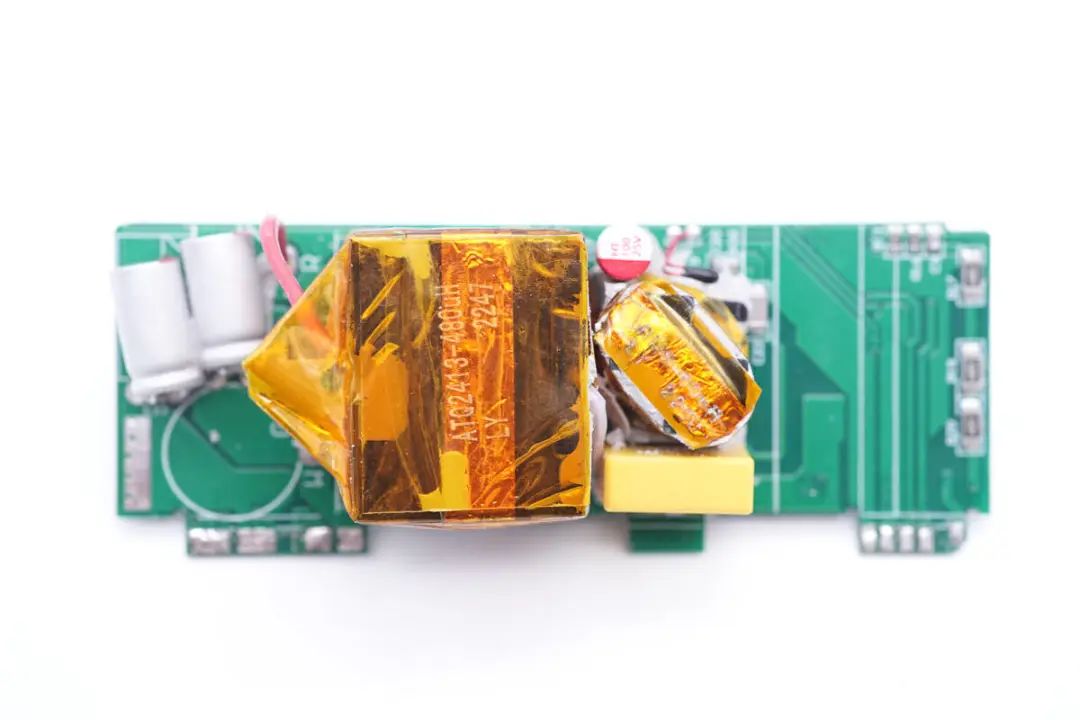

侧面小板正面一览，焊接谐振电容，谐振电感，LLC变压器，滤波电容和热敏电阻。

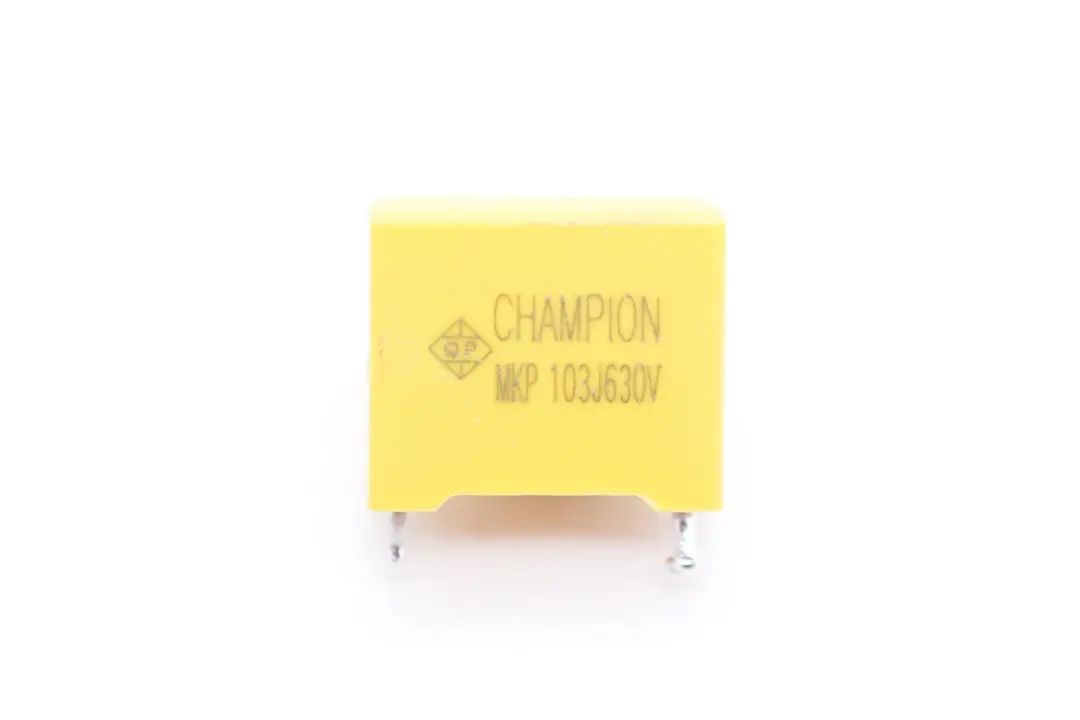

谐振电容来自全鹏电子，规格为0.01μF 630V。

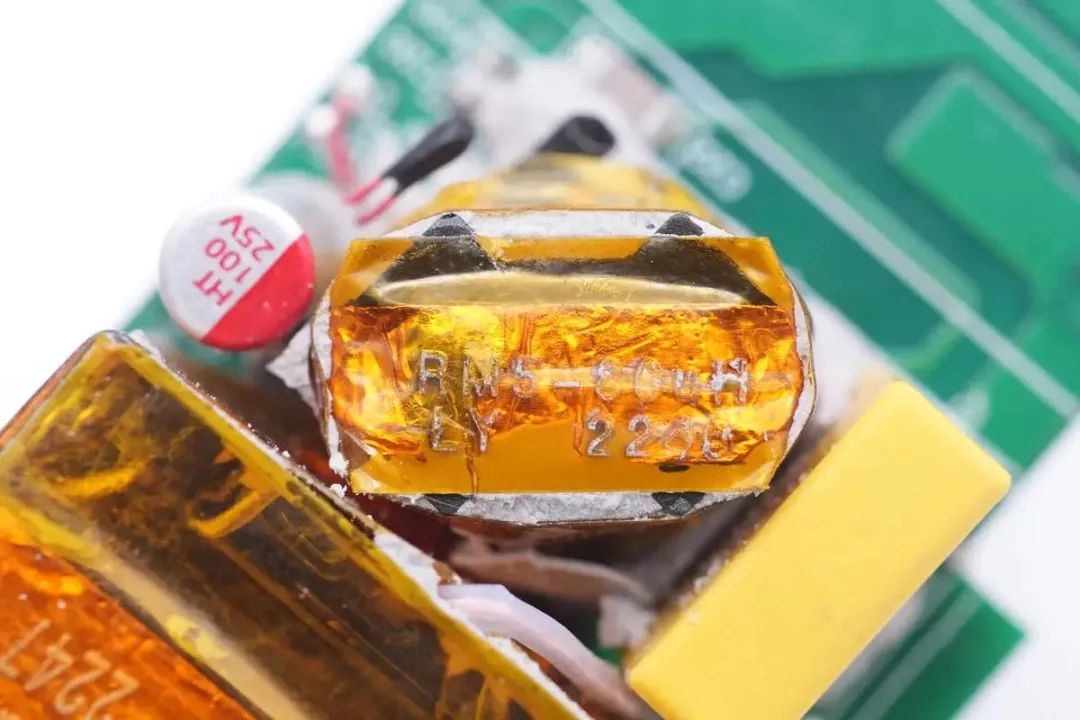

谐振电感特写，纠葛高温胶带绝缘。

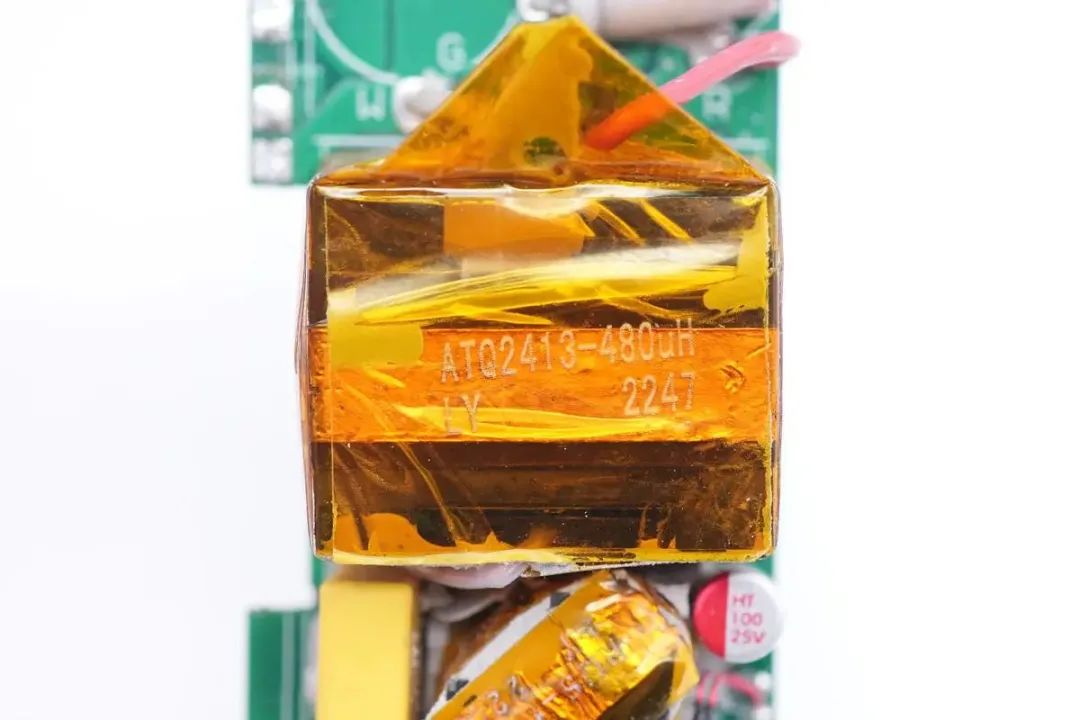

变压器接纳ATQ2413骨架，严密纠葛胶带绝缘。

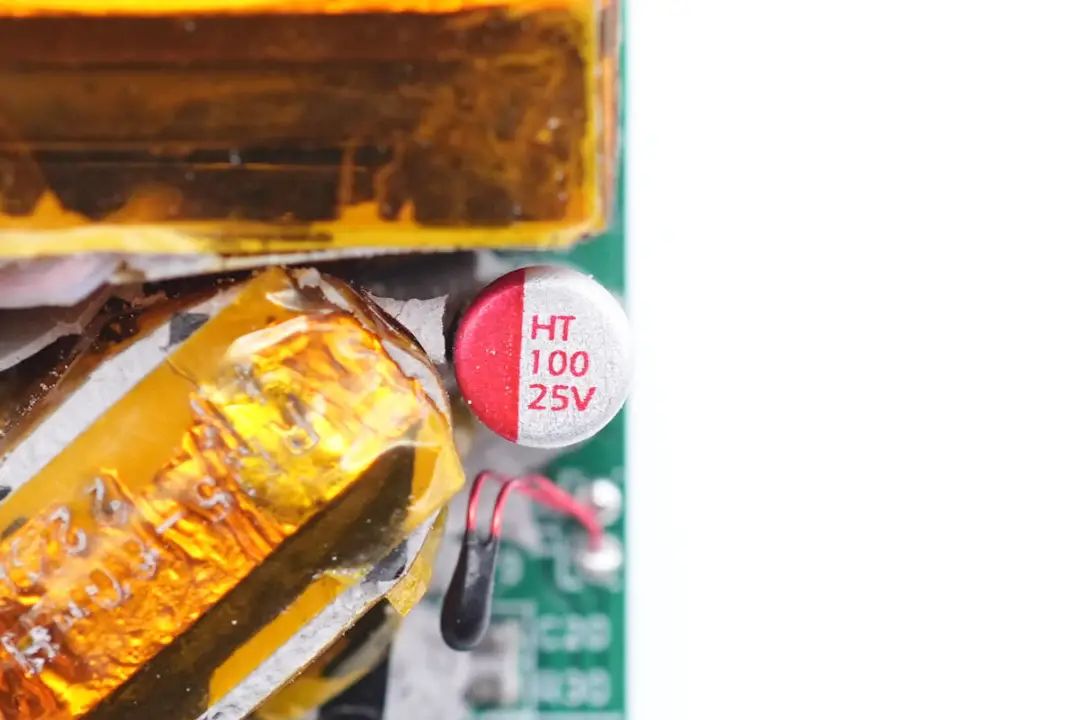

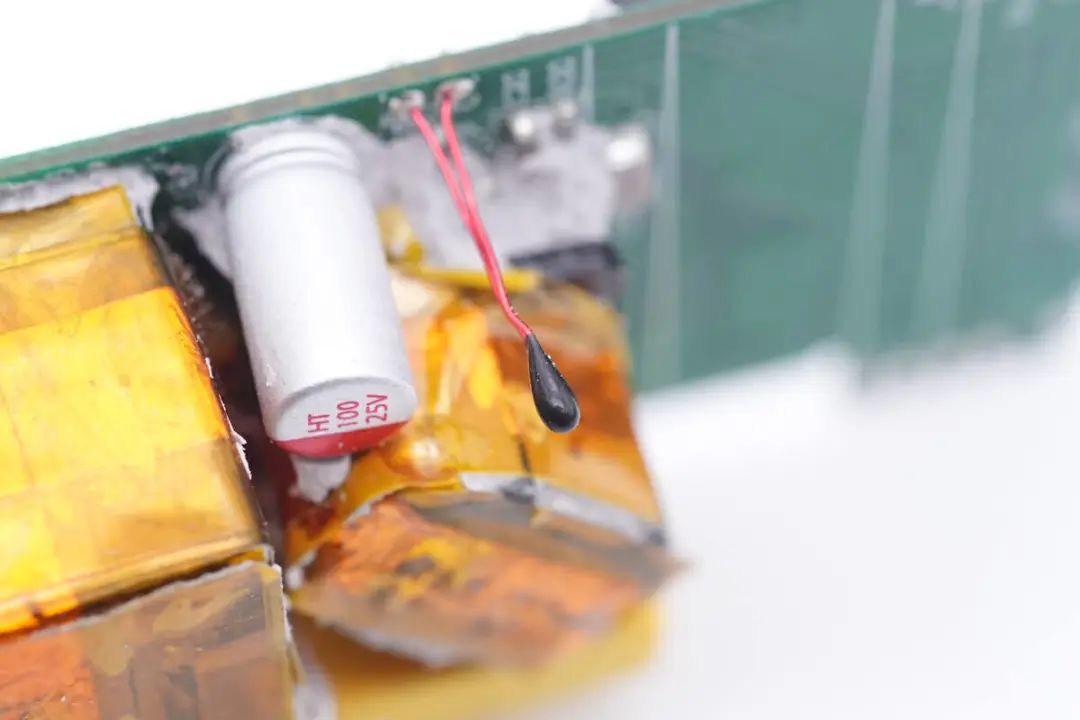

为主控芯片供电的滤波电容规格为100μF 25V。

检测充电器内部温度的热敏电阻，用于过热�；すπ�。

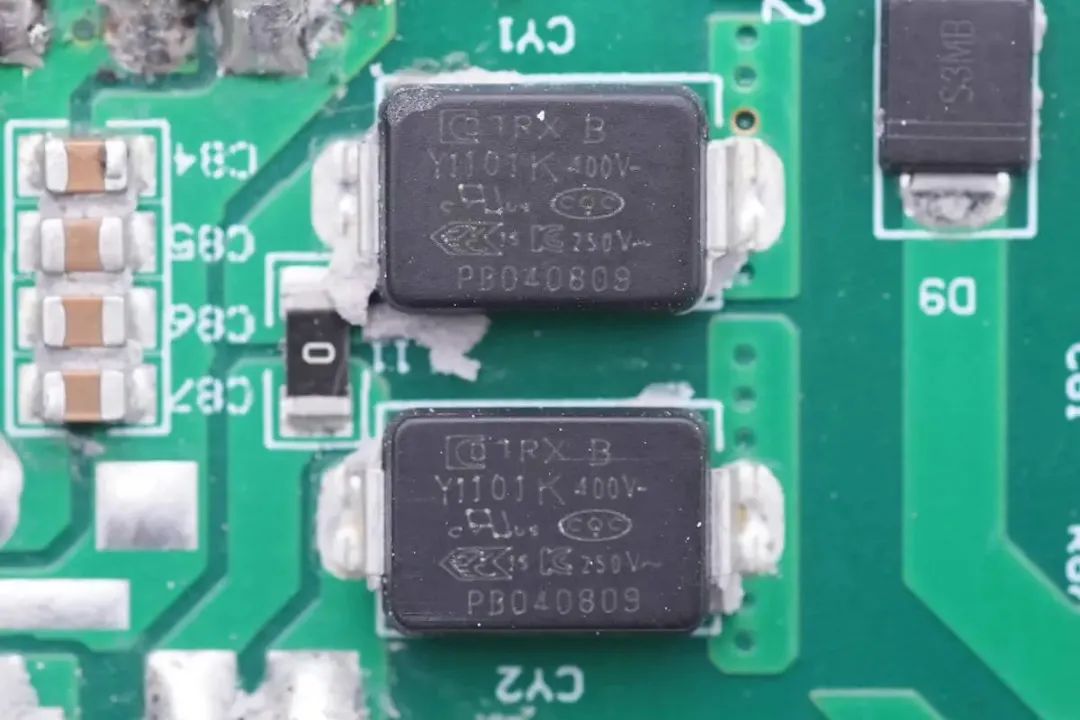

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，很是适合应用于氮化镓快充这类高密度电源产品中，料号TMY1101K。

特锐祥专注于被动元器件的研发、生产及销售，注册资源1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷质料的研究，以拓展更多品类的应用，为客户提供更多的解决计划。

充电头网相识到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、遐想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，别的还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

CT1018光耦用于输出电压反响。

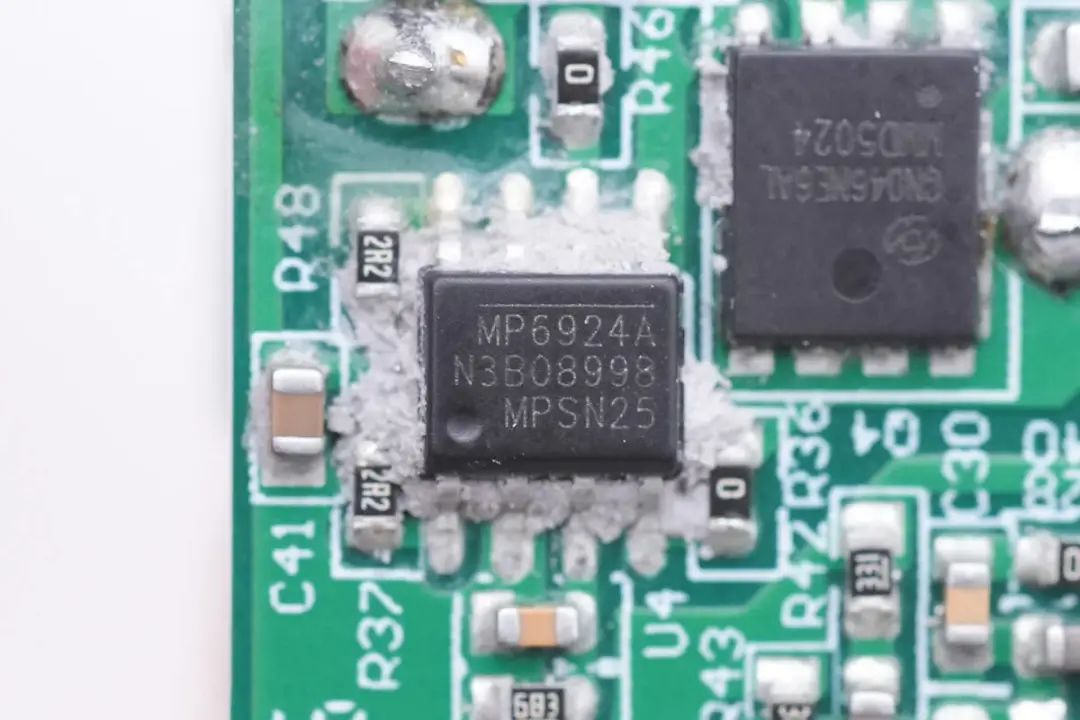

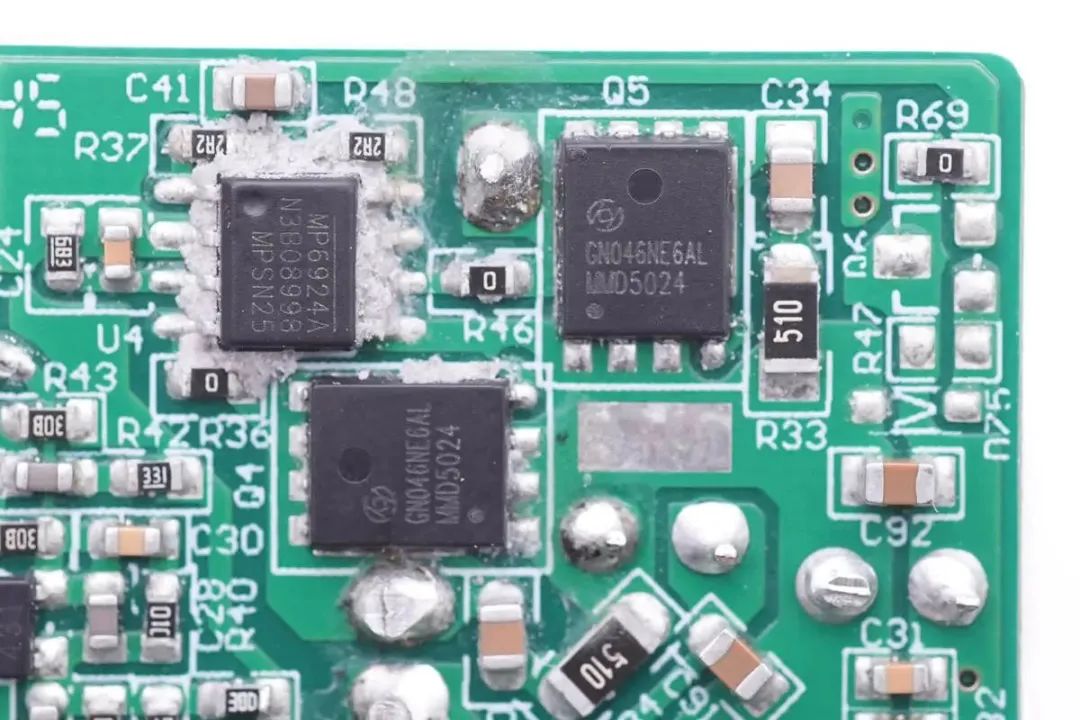

同步整流控制器来自MPS，型号MP6924A，是一颗LLC同步整流控制器，具有更强的抗滋扰度和快速关断功效，可兼容CCM/DCM模式。MP6924A内部集成了两个同步整流控制器，划分用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用。

两颗同步整流管来自恒泰柯，型号HGN046NE6AL，NMOS，耐压65V，导阻3.8mΩ，接纳DFN5*6封装。

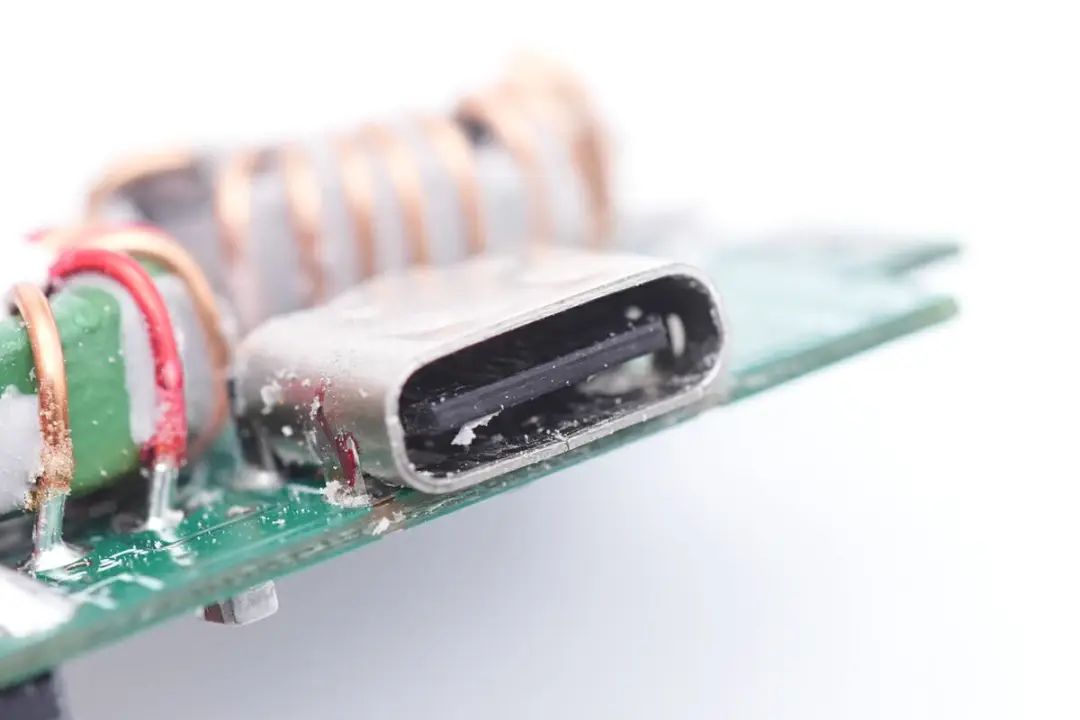

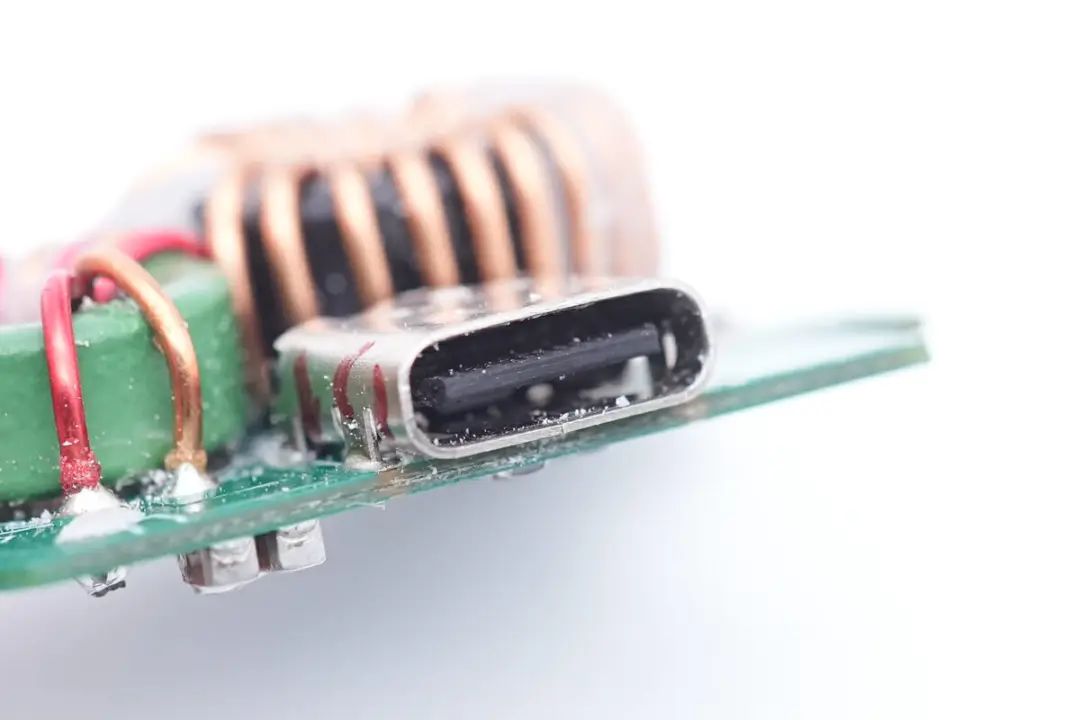

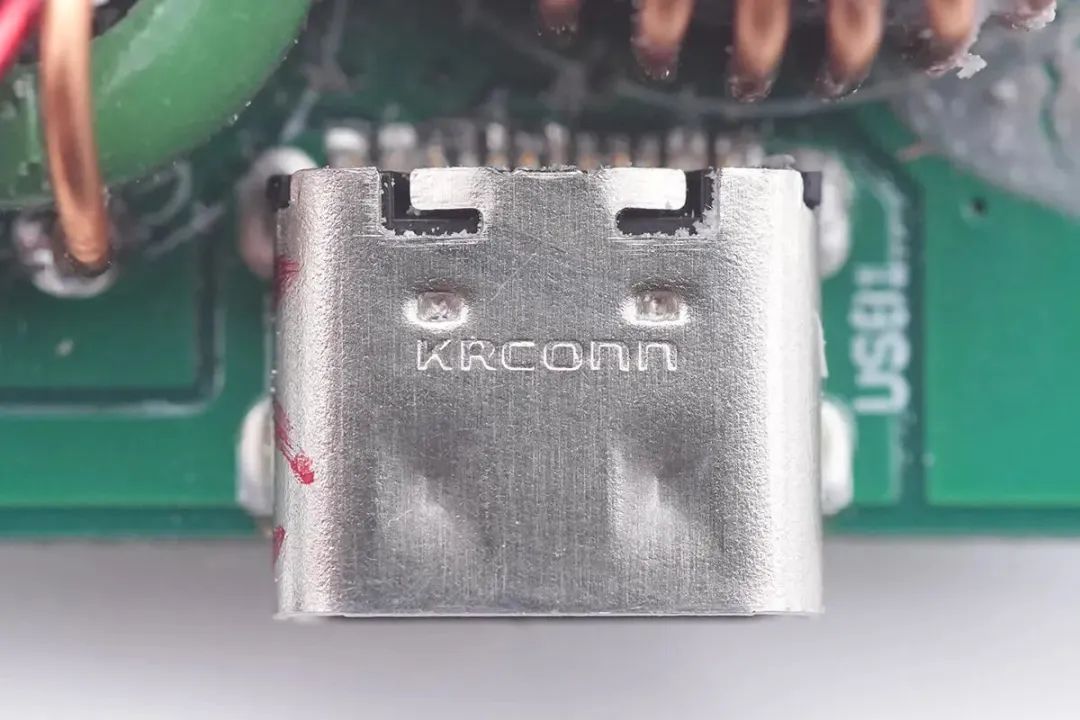

输出侧焊接滤波电容，滤波电感。USB-A和USB-C母座均焊接在笔直小板上，小板上焊接降压电路。

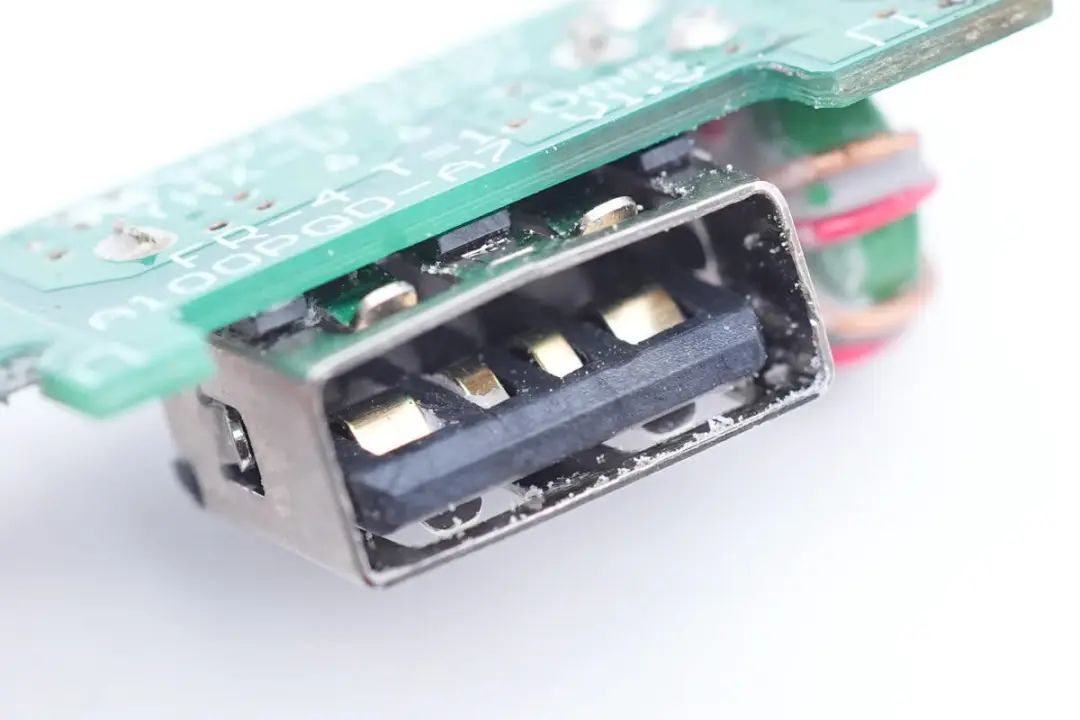

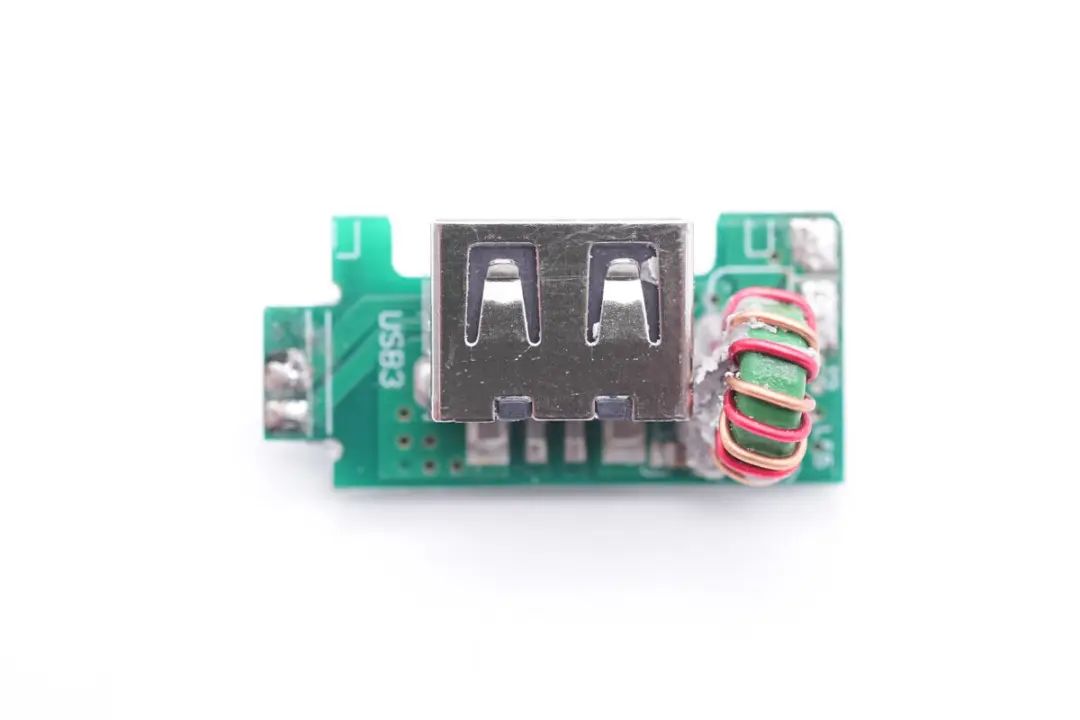

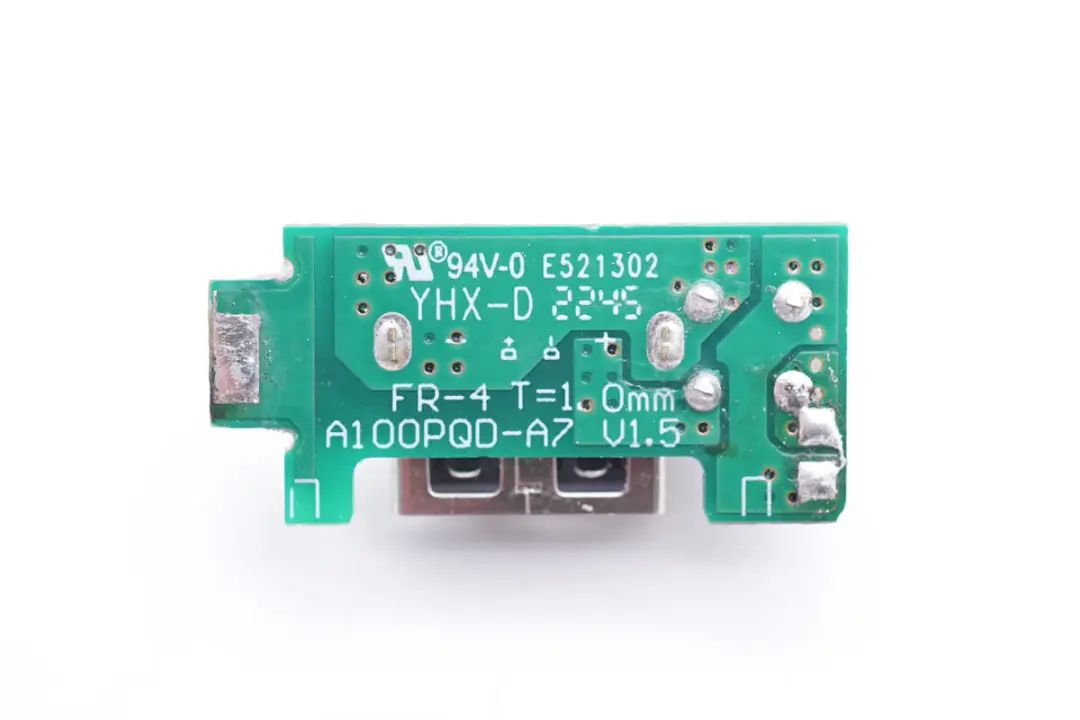

USB-C接口小板通过排针毗连到USB-A接口小板。

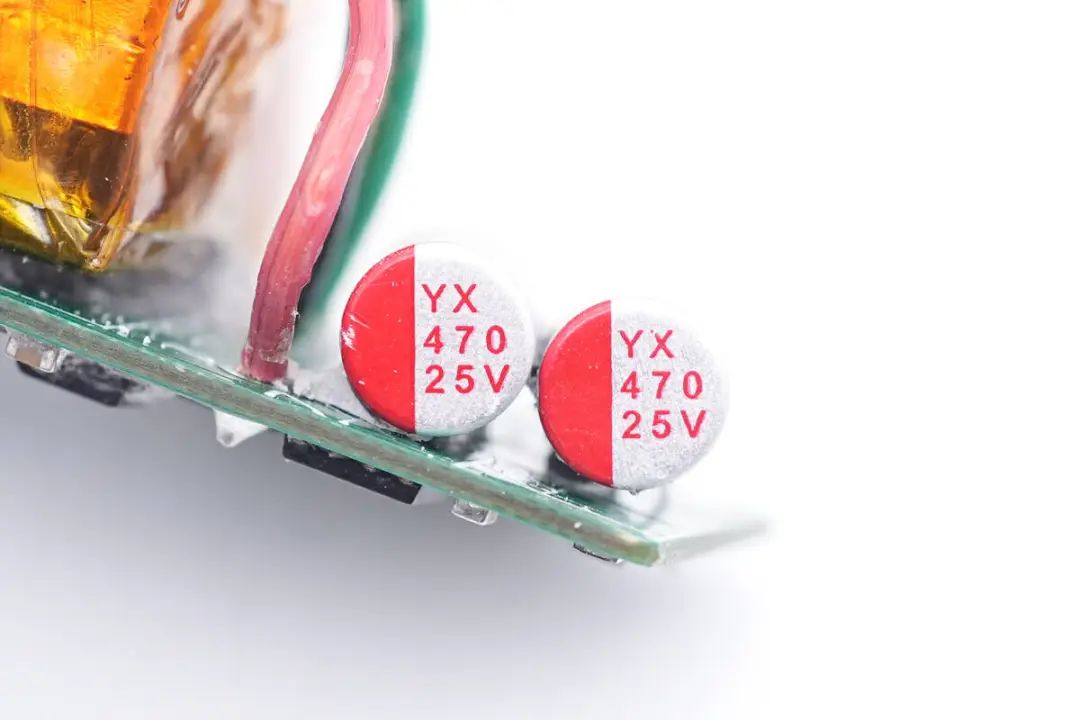

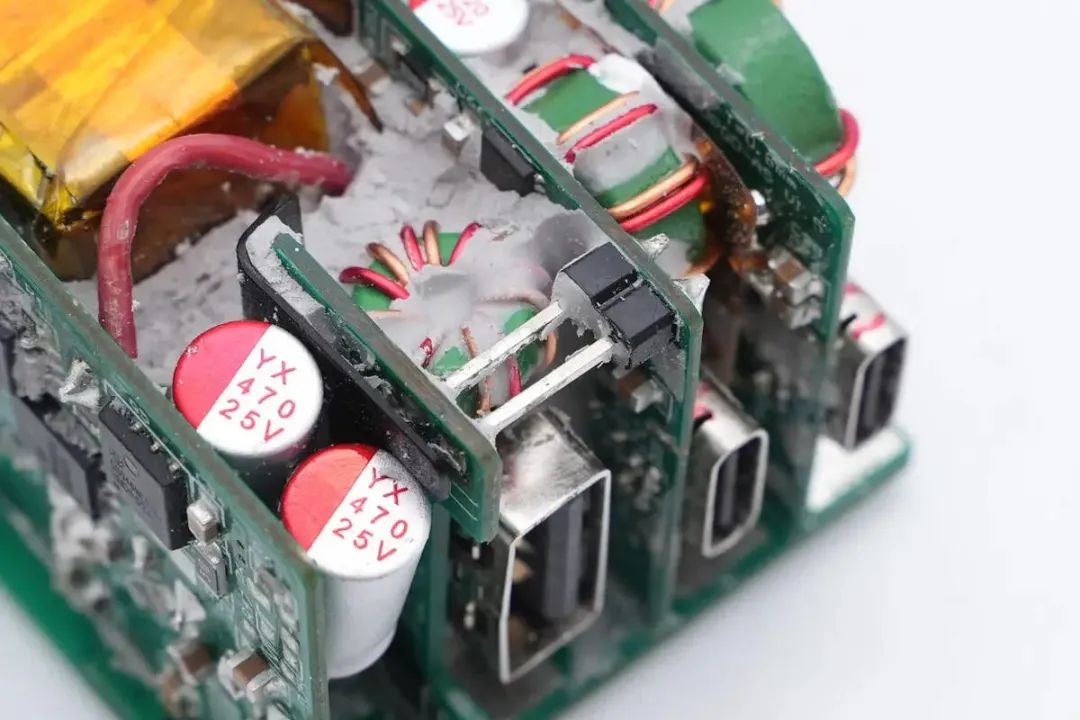

输出滤波固态电容来自胜游亚洲，规格为470μF 25V，两颗并联。

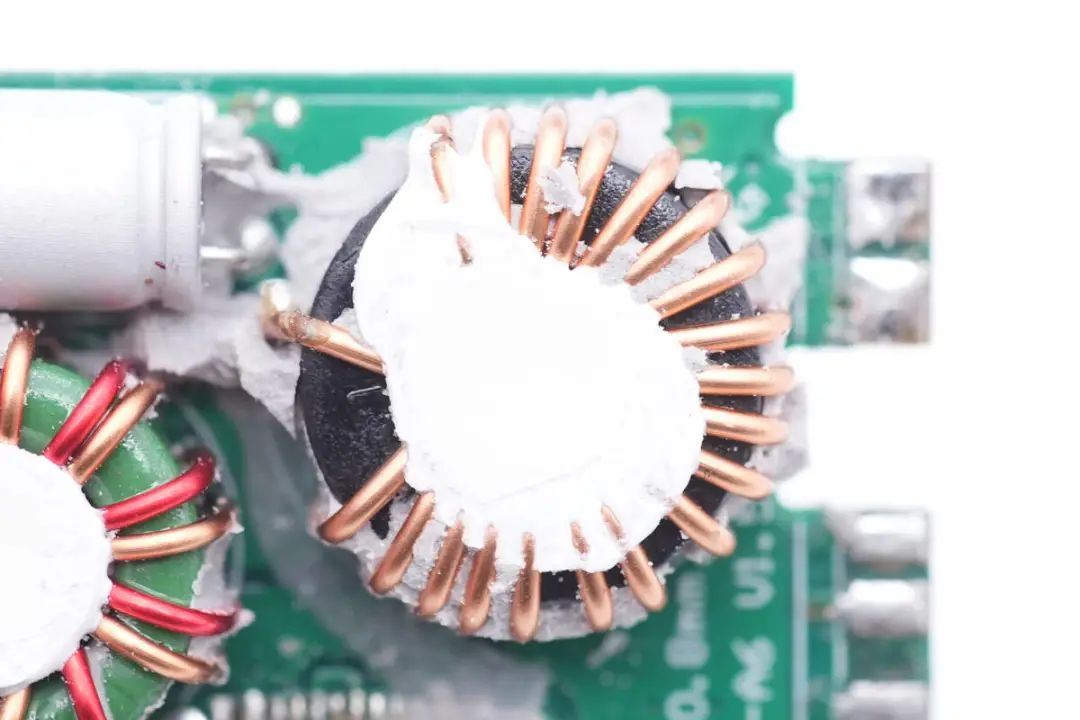

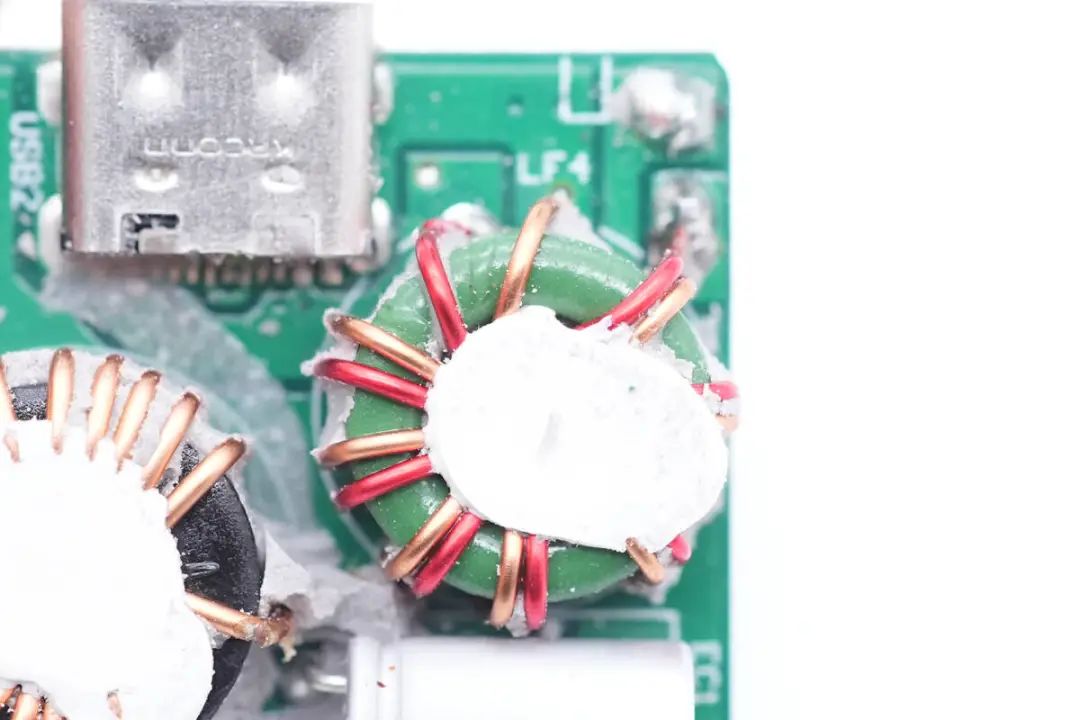

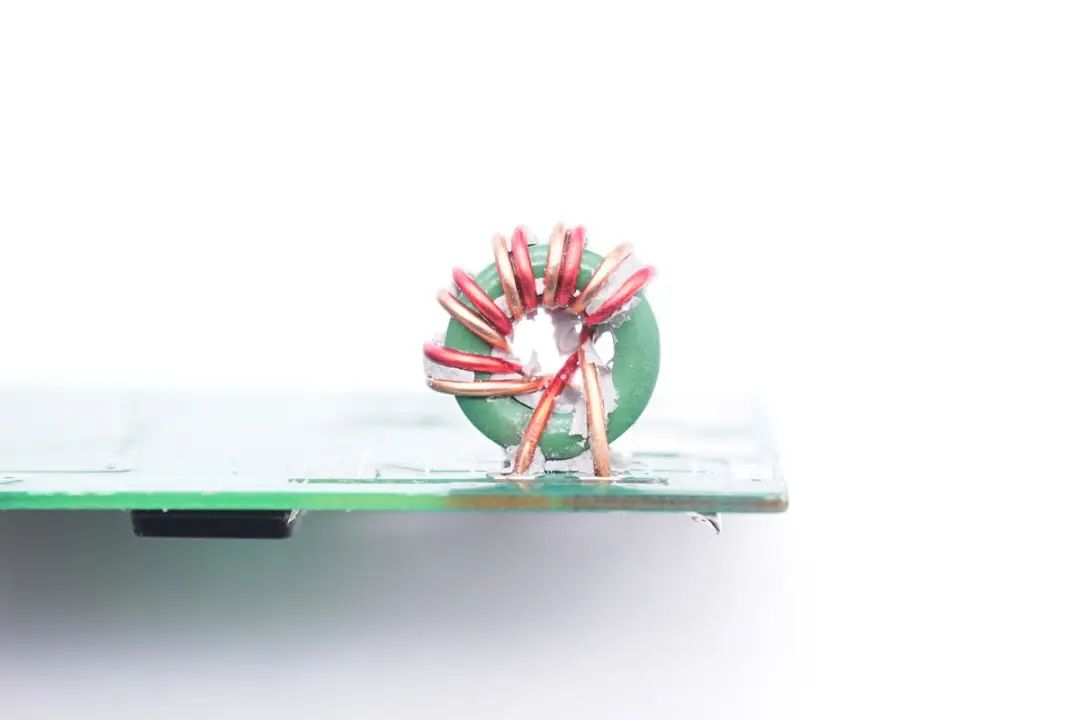

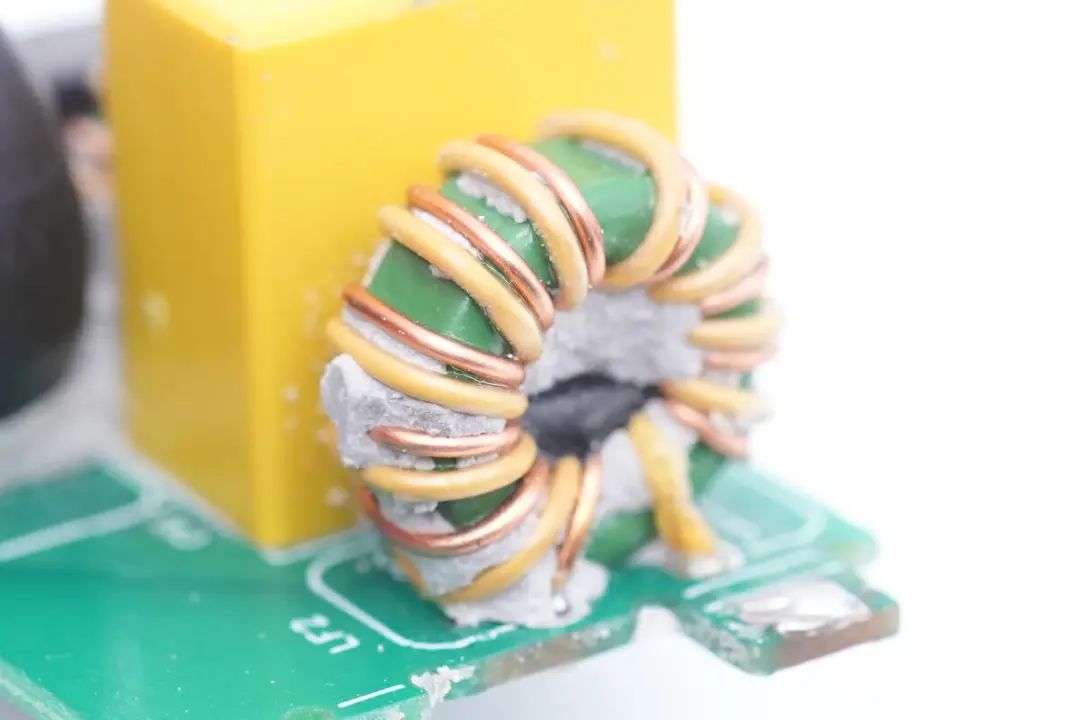

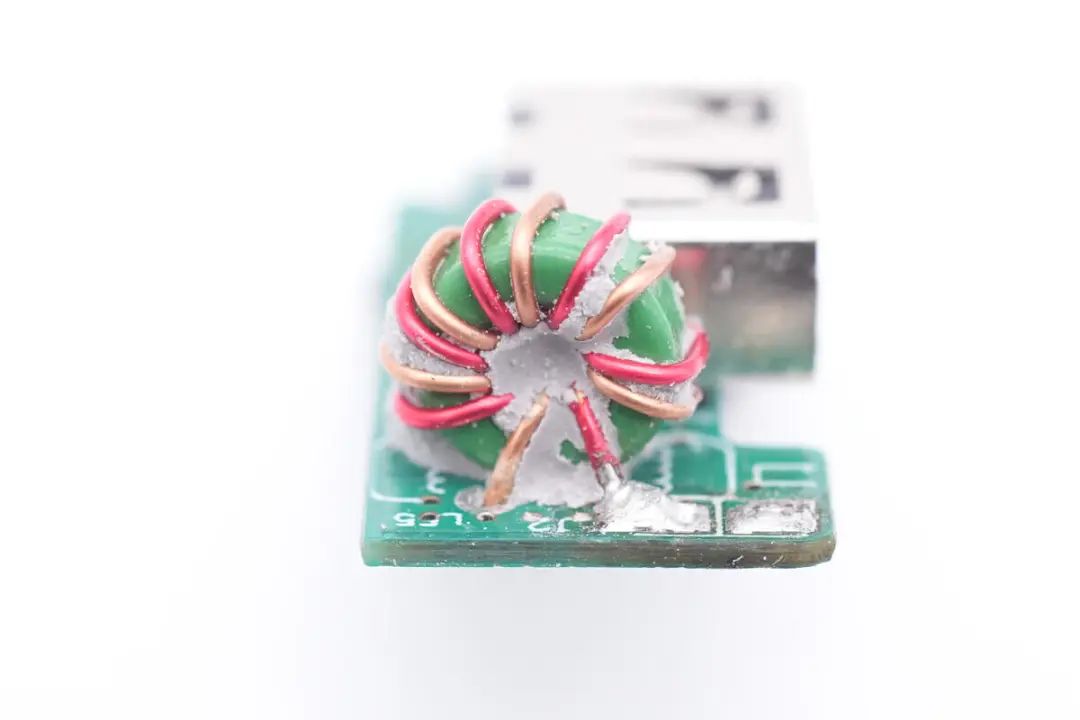

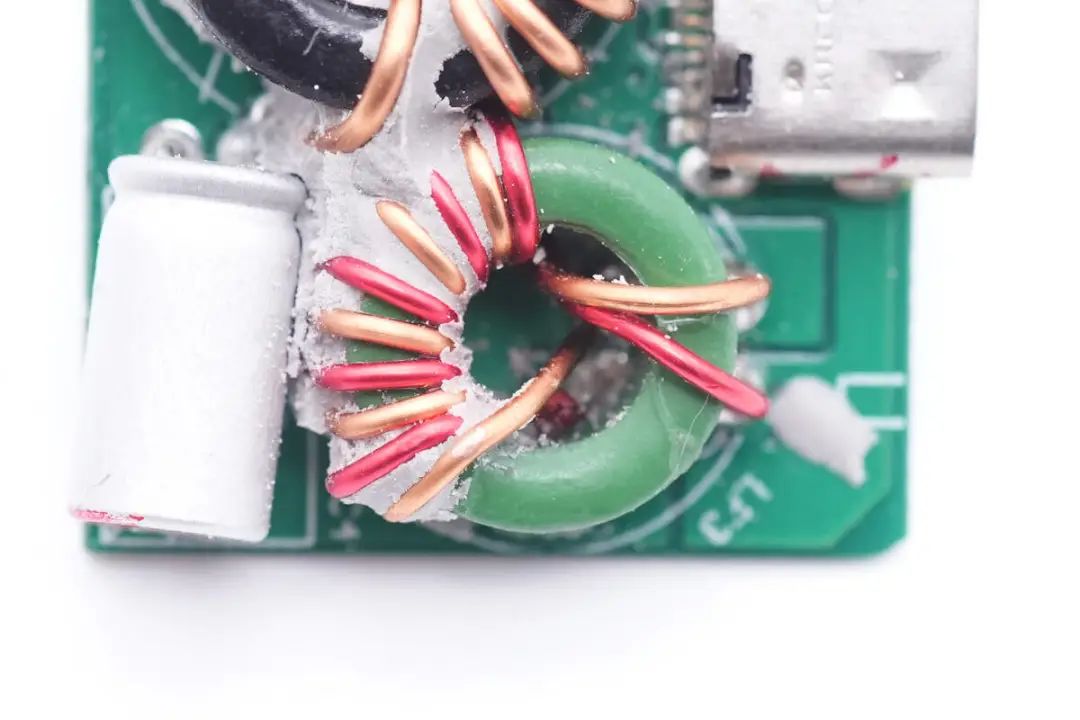

用于滤波的磁环电感，使用双线绕制。

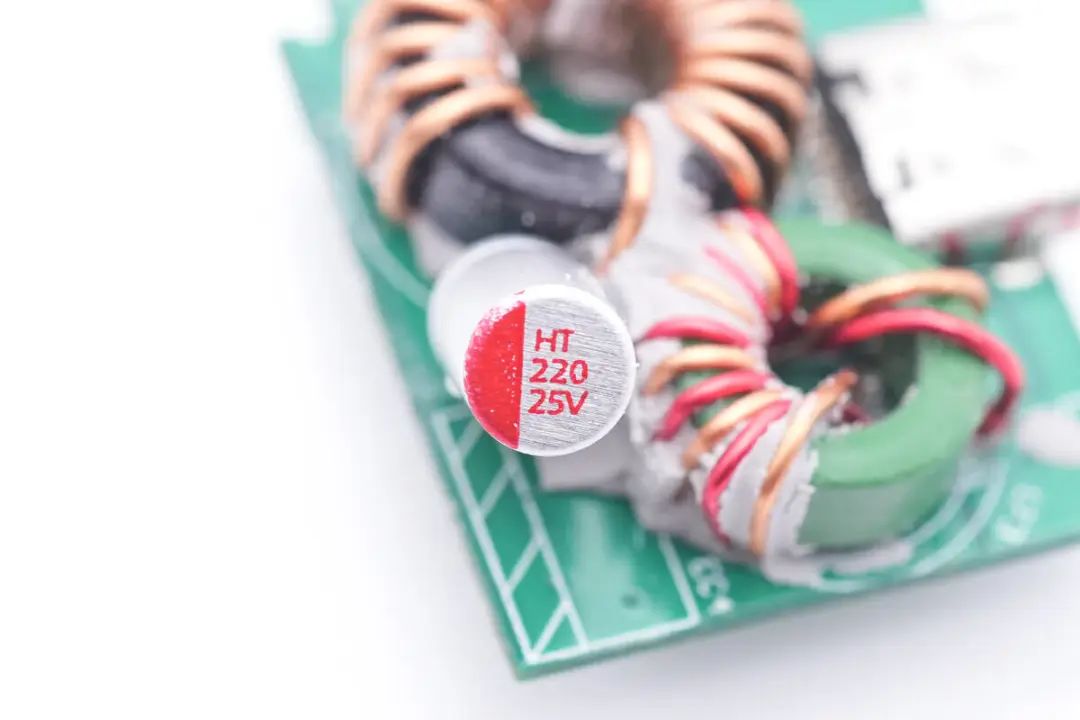

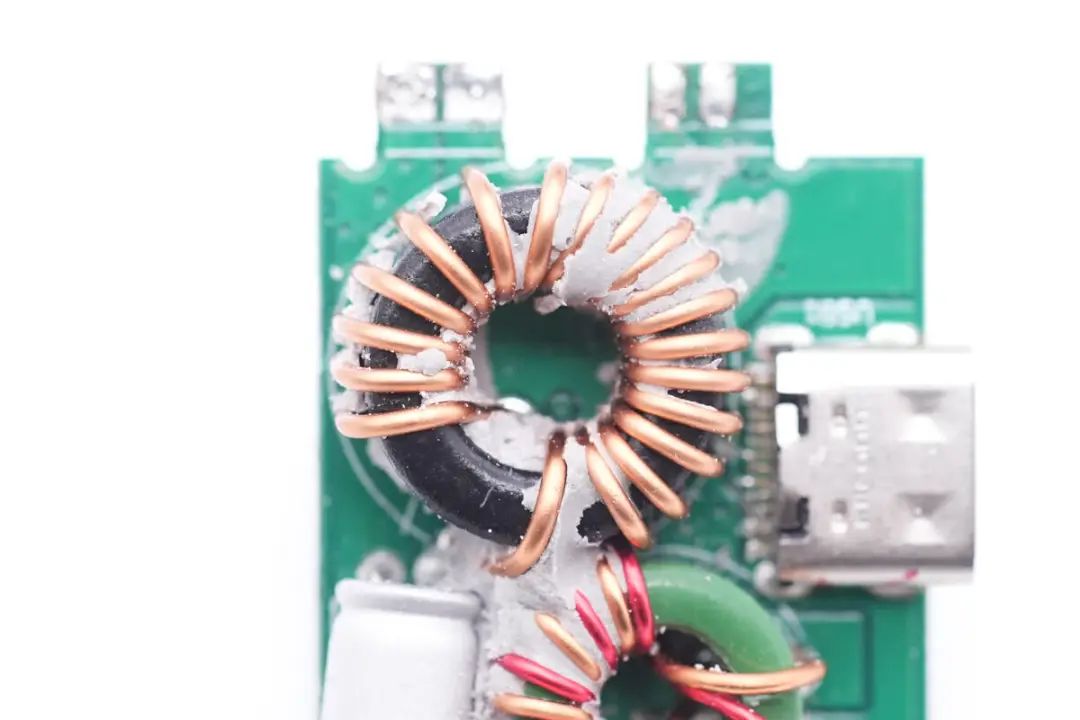

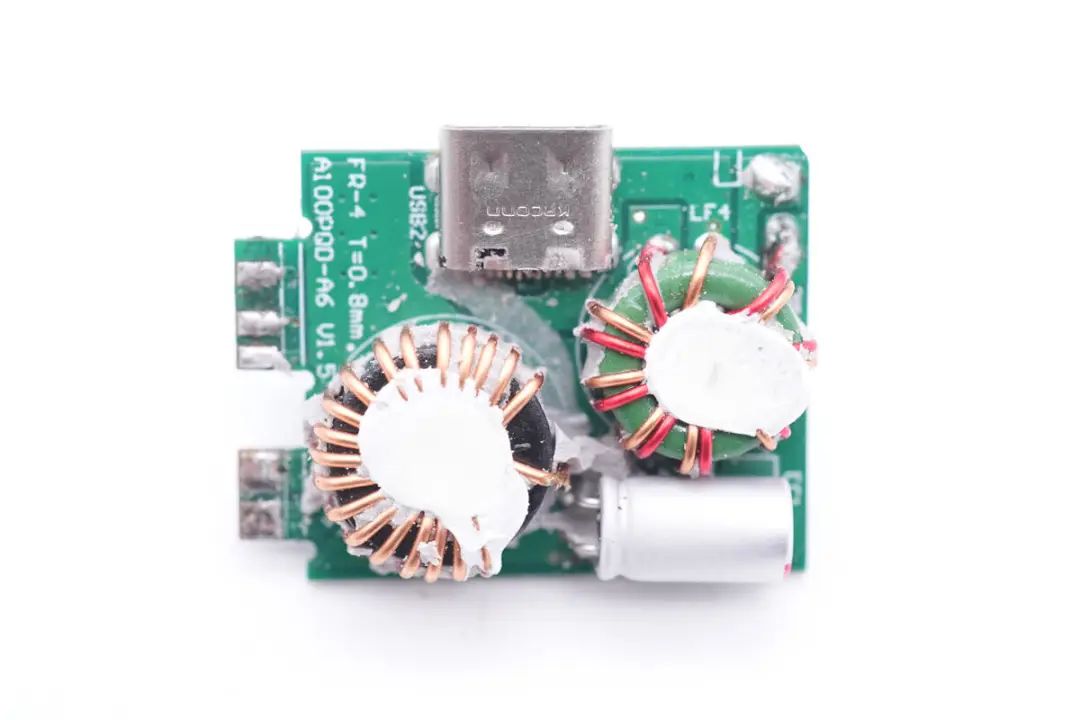

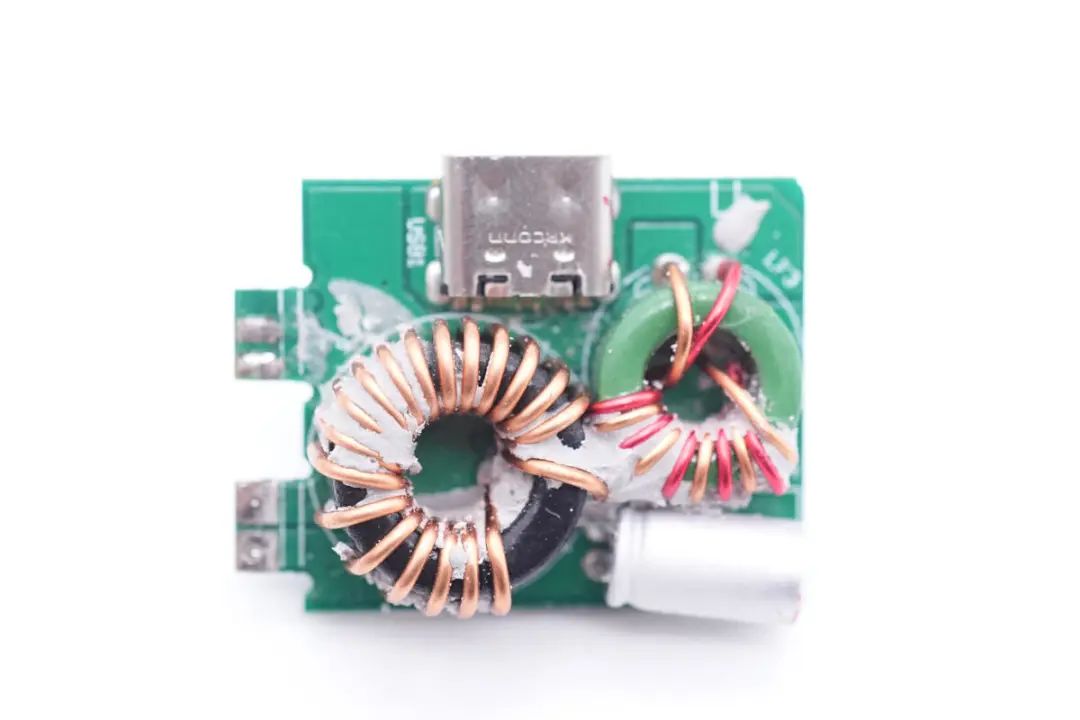

输出降压小板一面焊接磁环降压电感，滤波磁环电感和输出滤波电容。

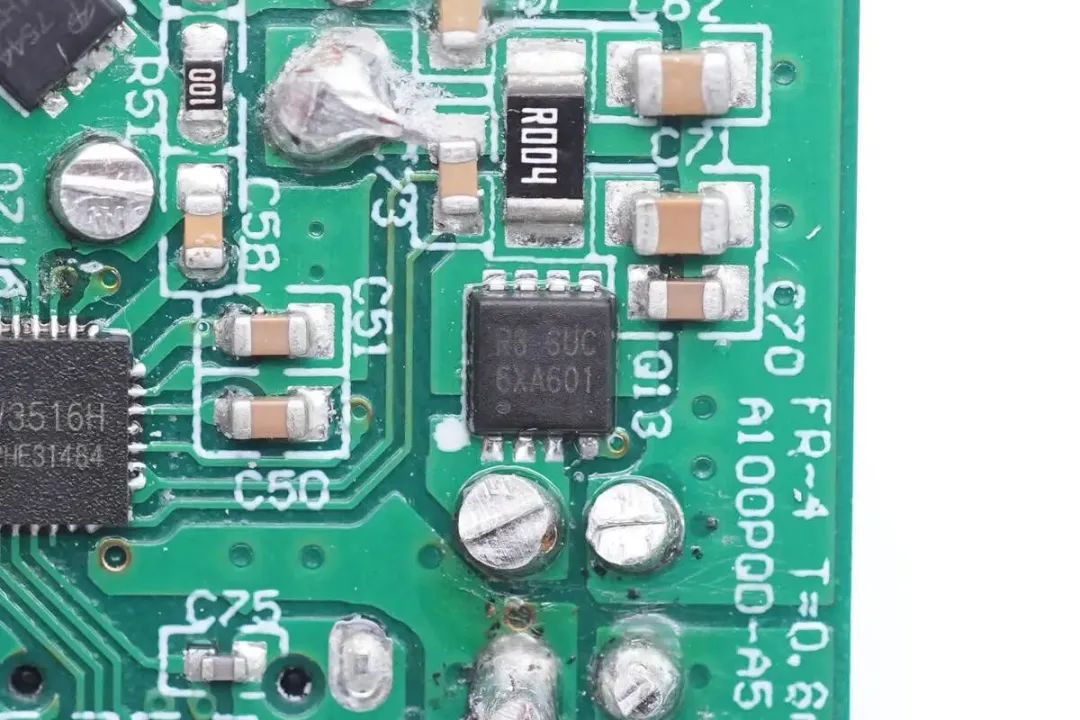

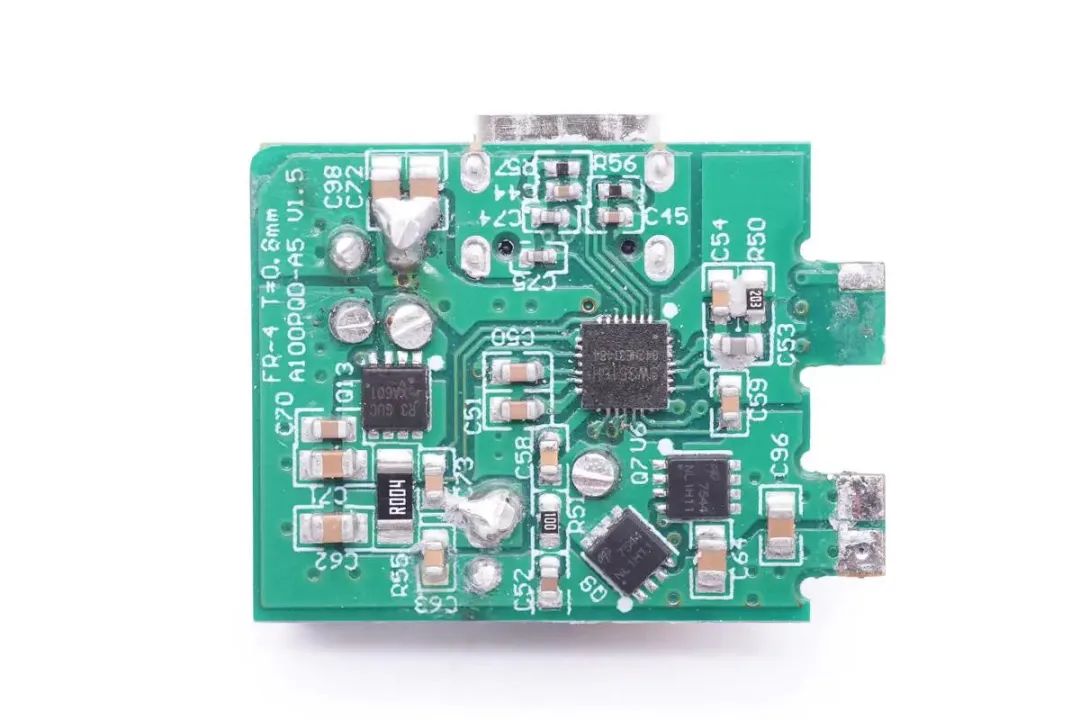

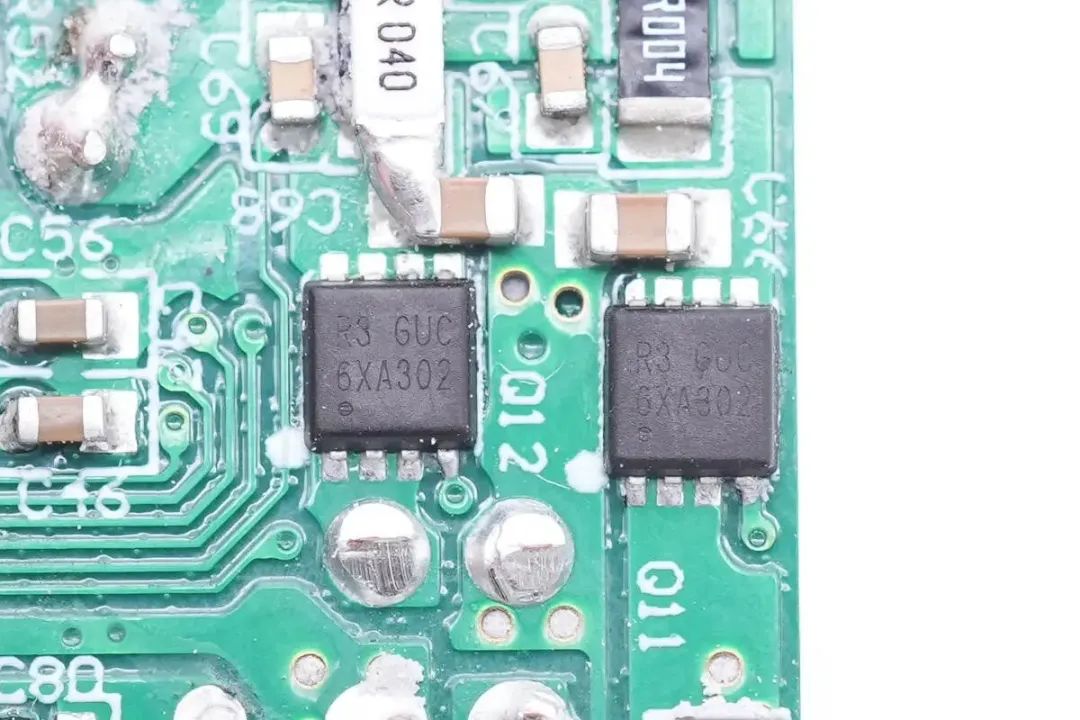

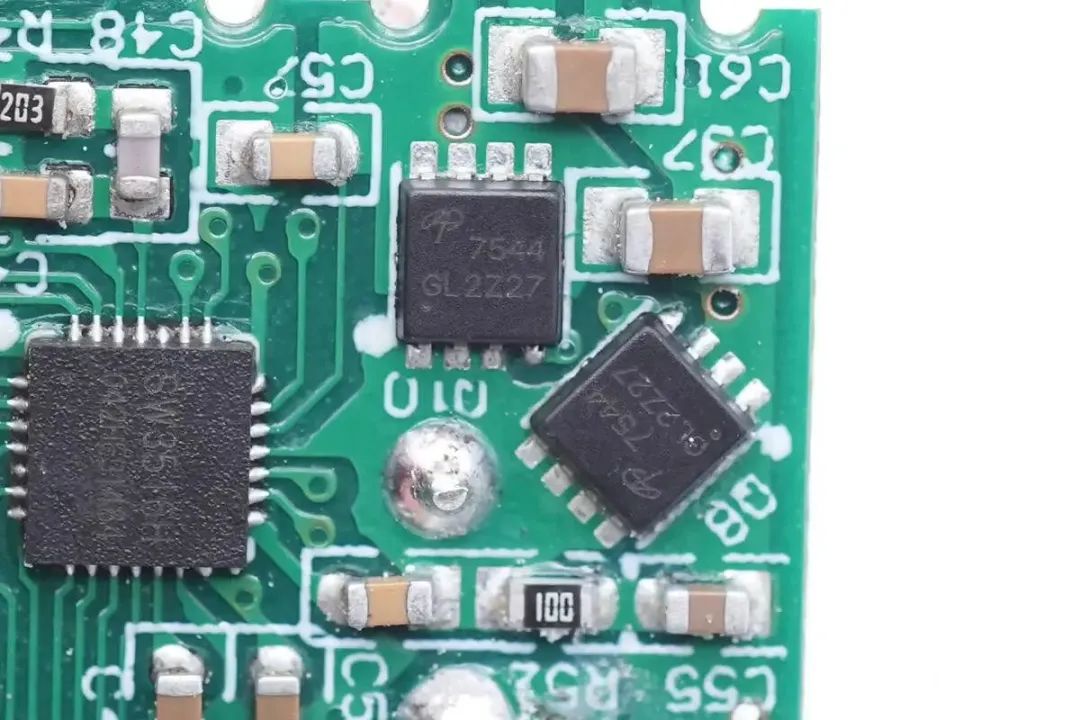

另一面焊接降压主控芯片，降压开关管，电流取样电阻和VBUS开关管。

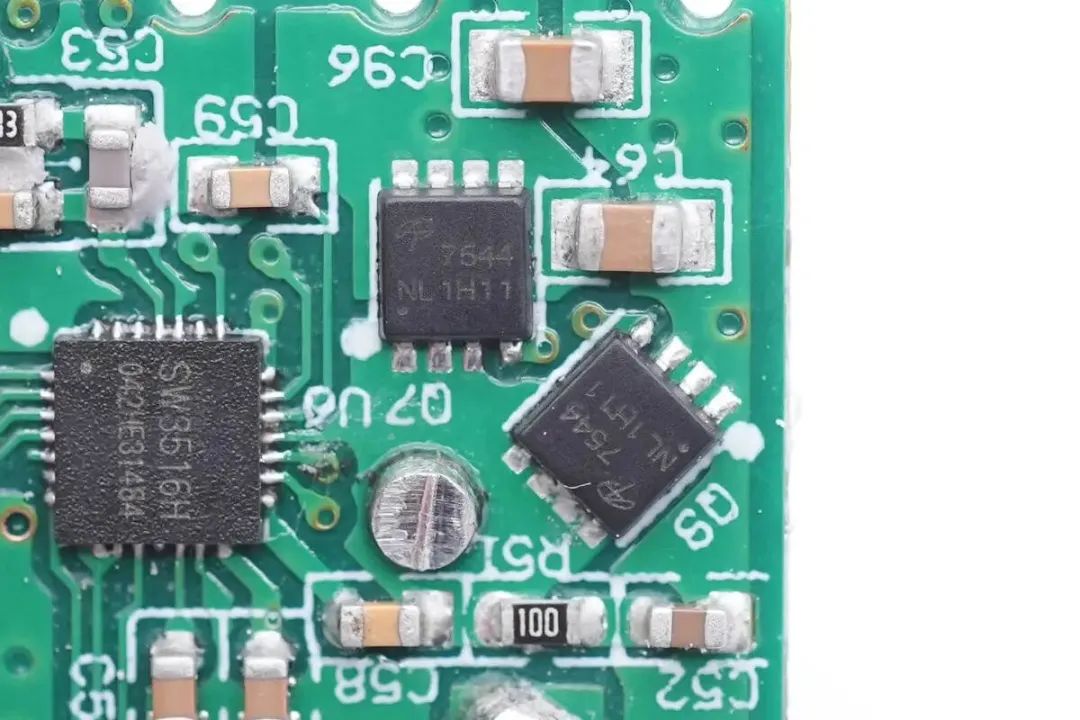

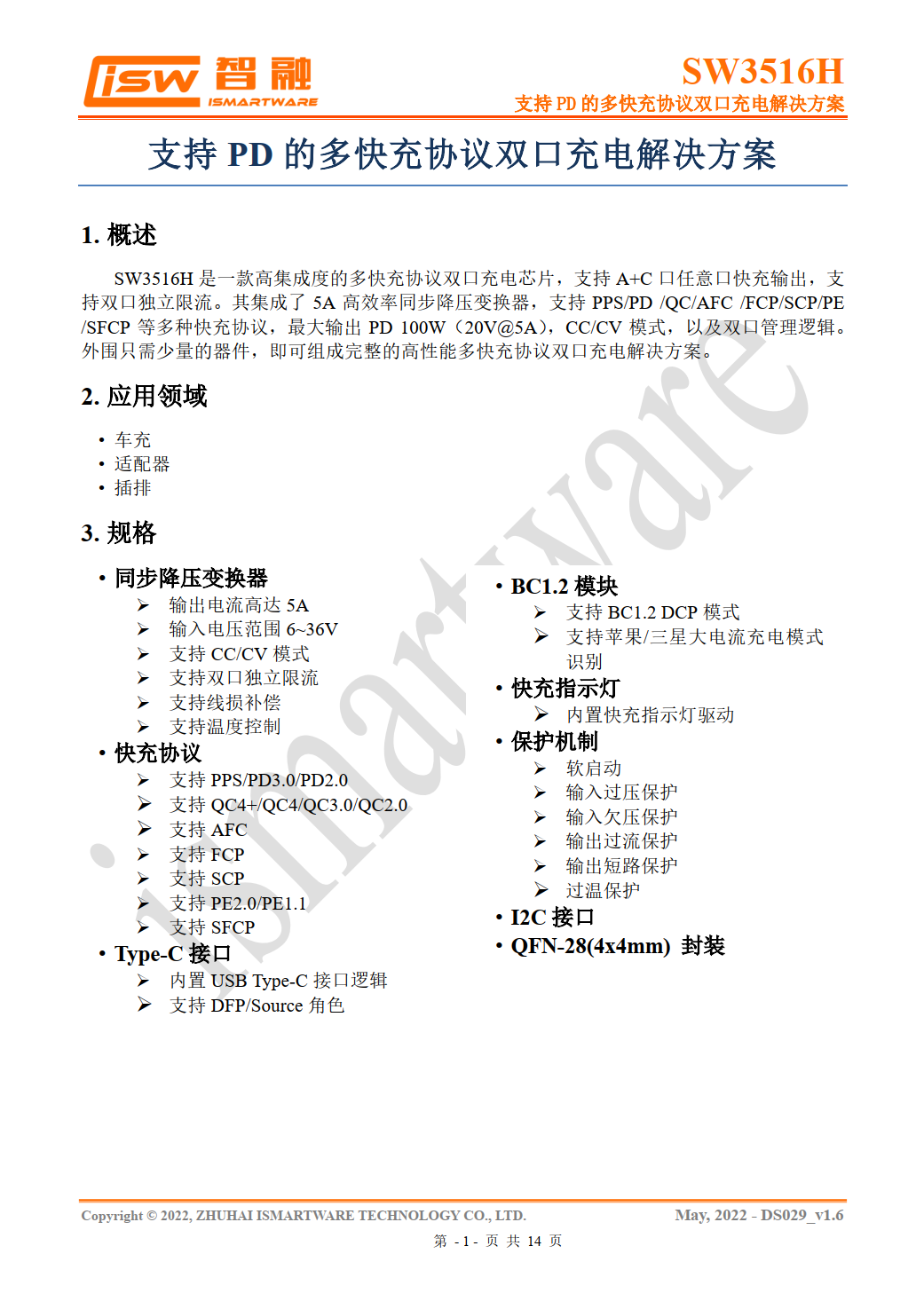

降压电路的主控芯片接纳智融SW3516H，用于举行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口恣意口快充输出，支持双口自力限流。

SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口治理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决计划。

充电头网通过拆解发明，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、遐想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品接纳，别的智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。
