拆解报告：欧陆通24W DC电源适配器
胜游亚洲电子 更新时间：2023-08-03 10:15:39
充电头网拿到了欧陆通一款12V的适配器 ，这款适配器接纳可替换插脚设计 ，知足差别国家的出货需求。适配器支持100-240V输入 ，输出为12V2A ，凭证输出功率来判断应该用于移动硬盘或者监控装备等。下面就带来这款适配器的拆解 ，看看内部做工和用料。
此前充电头网还拆解过欧陆通65W USB-C电源适配器、欧陆通100W双USB-C氮化镓充电器、欧陆通65W USB-C电源适配器等产品 ，接待查阅。

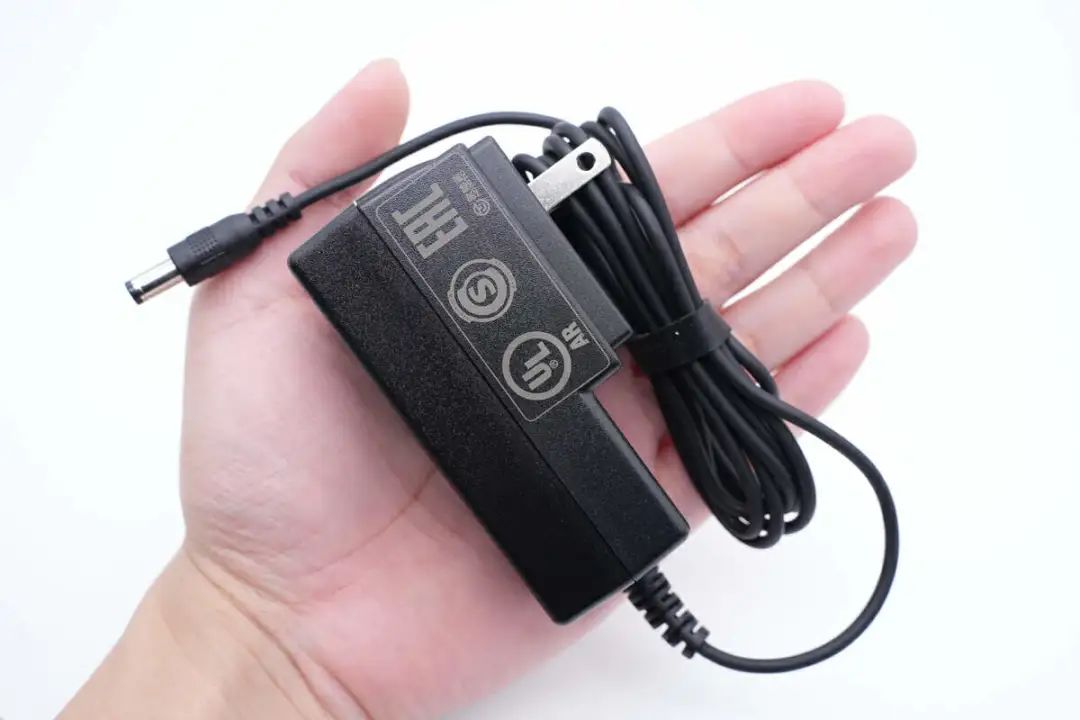

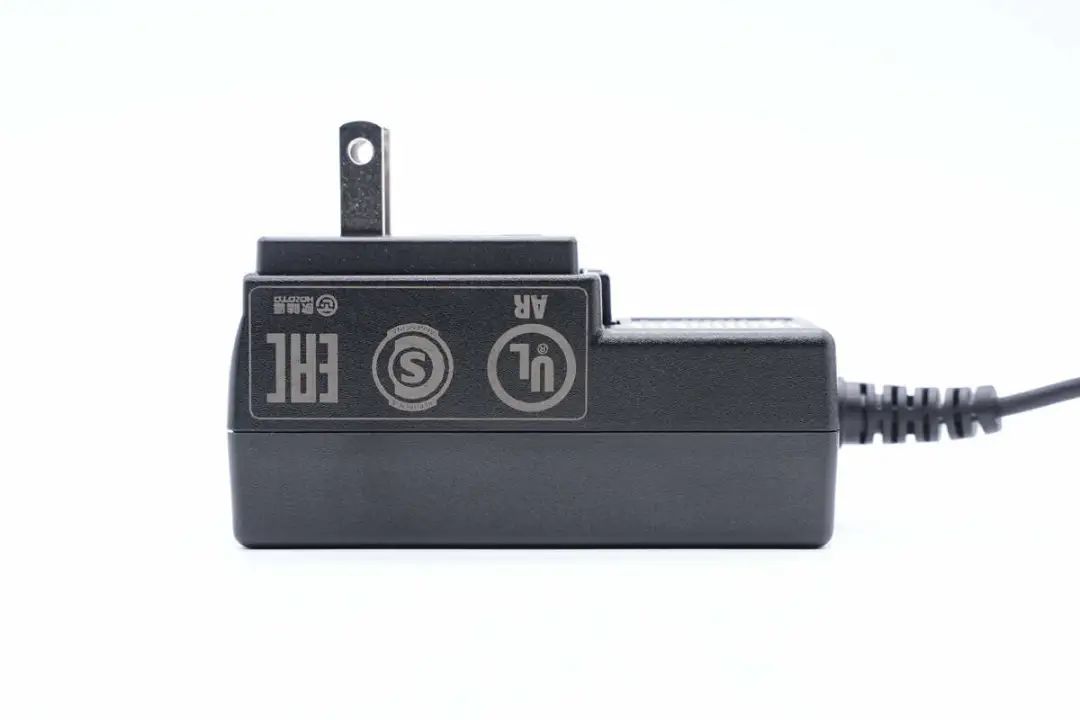

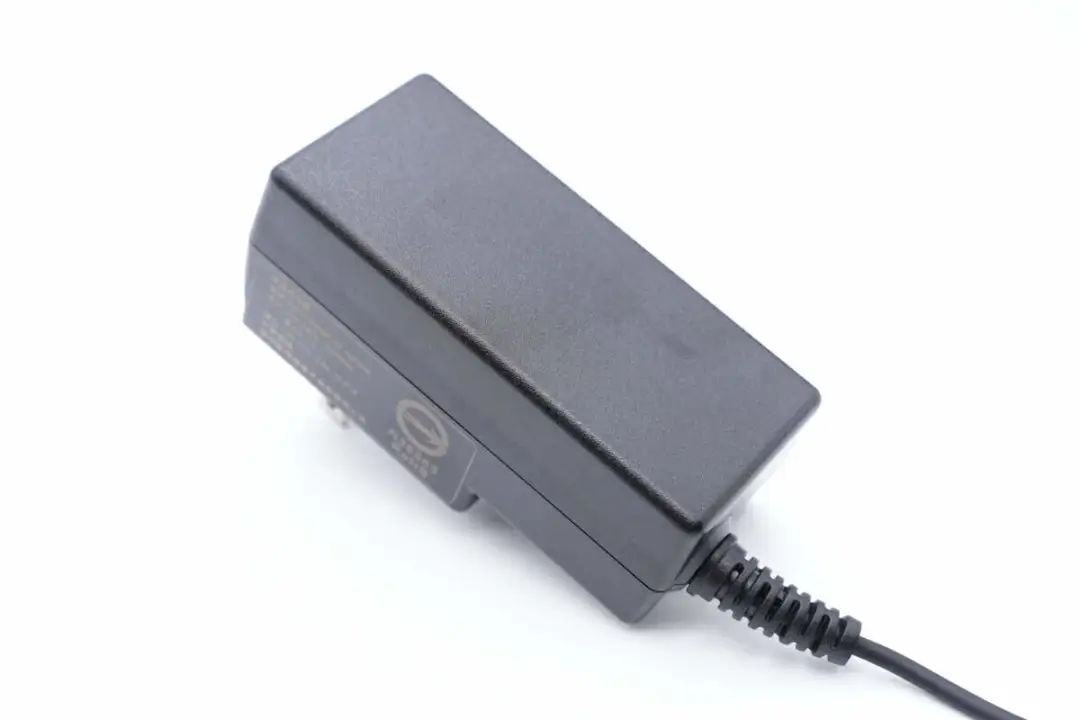

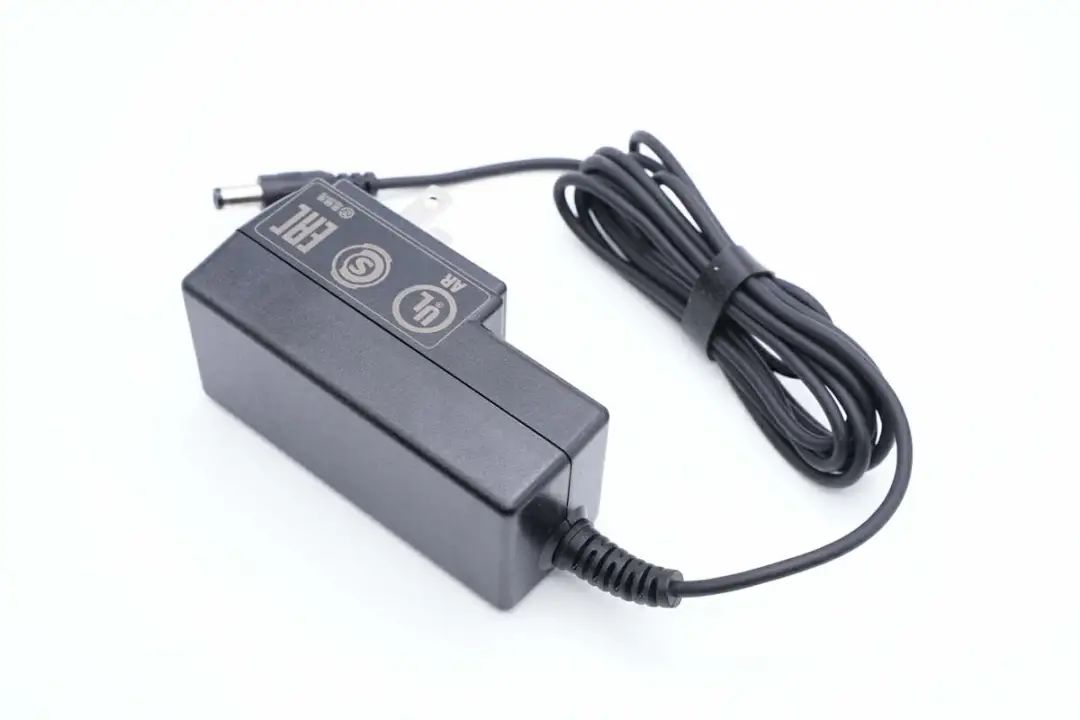

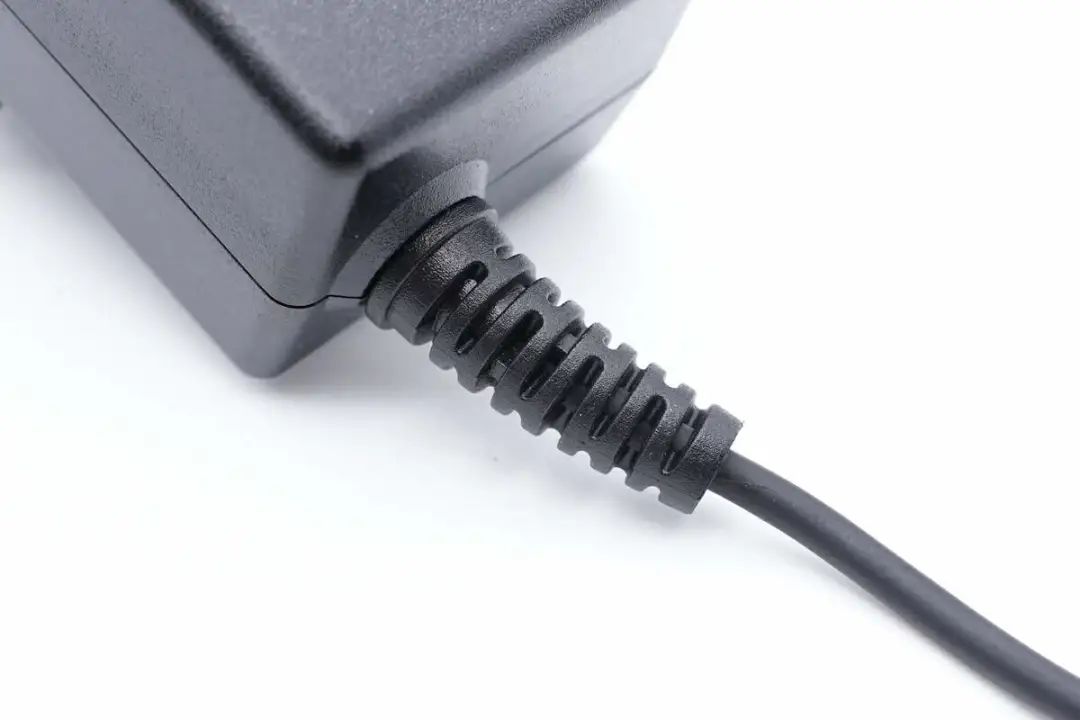

适配器为7字造型设计 ，插脚部分略微凸出 ，机身外壳磨砂抗指纹 ，边角过渡圆润。

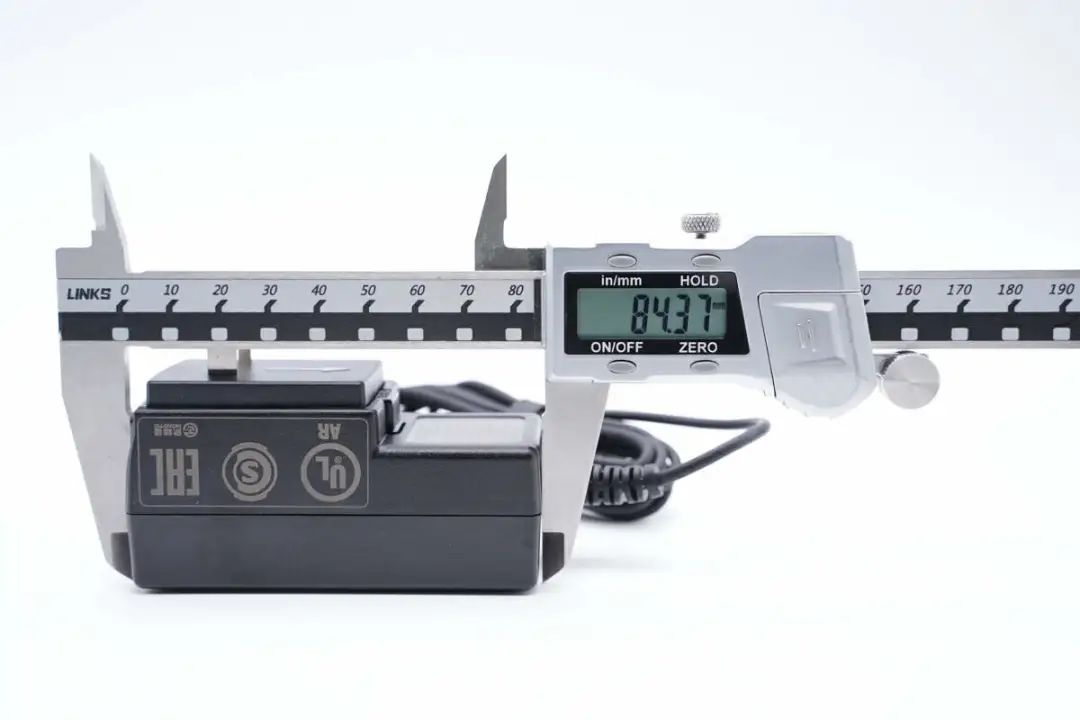

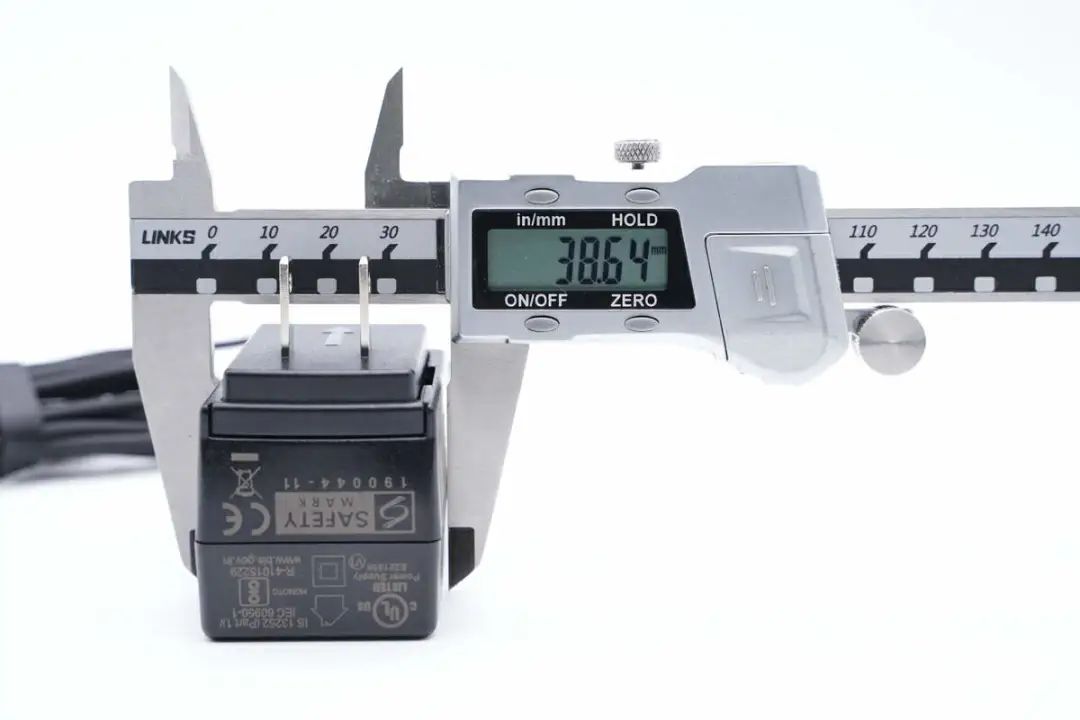

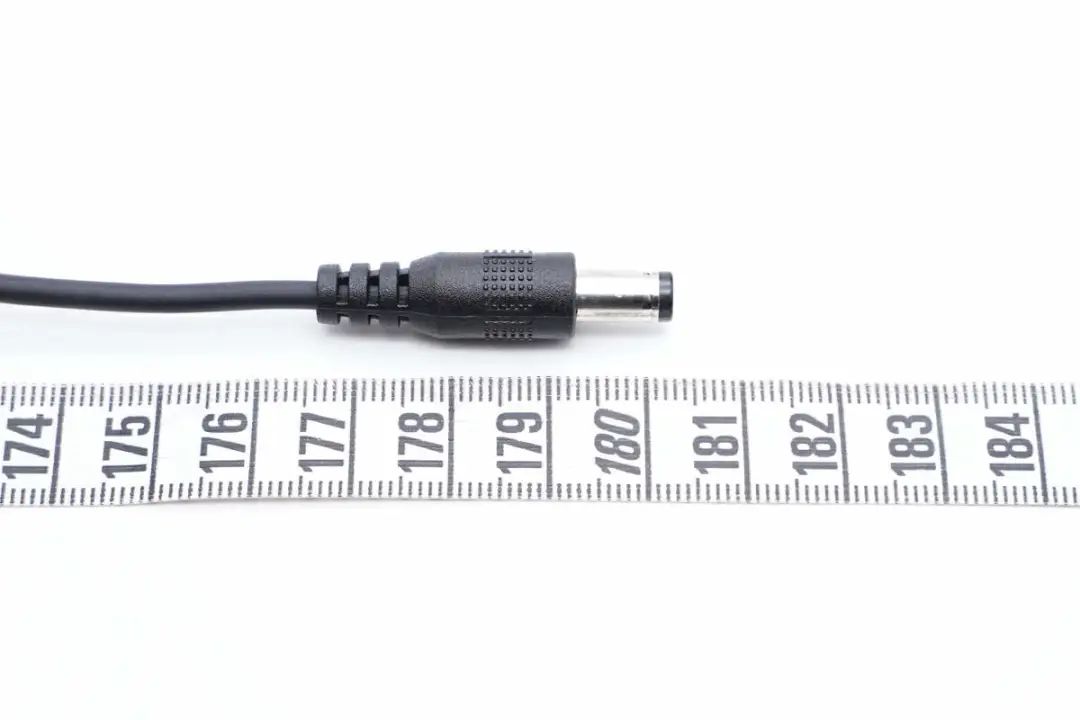

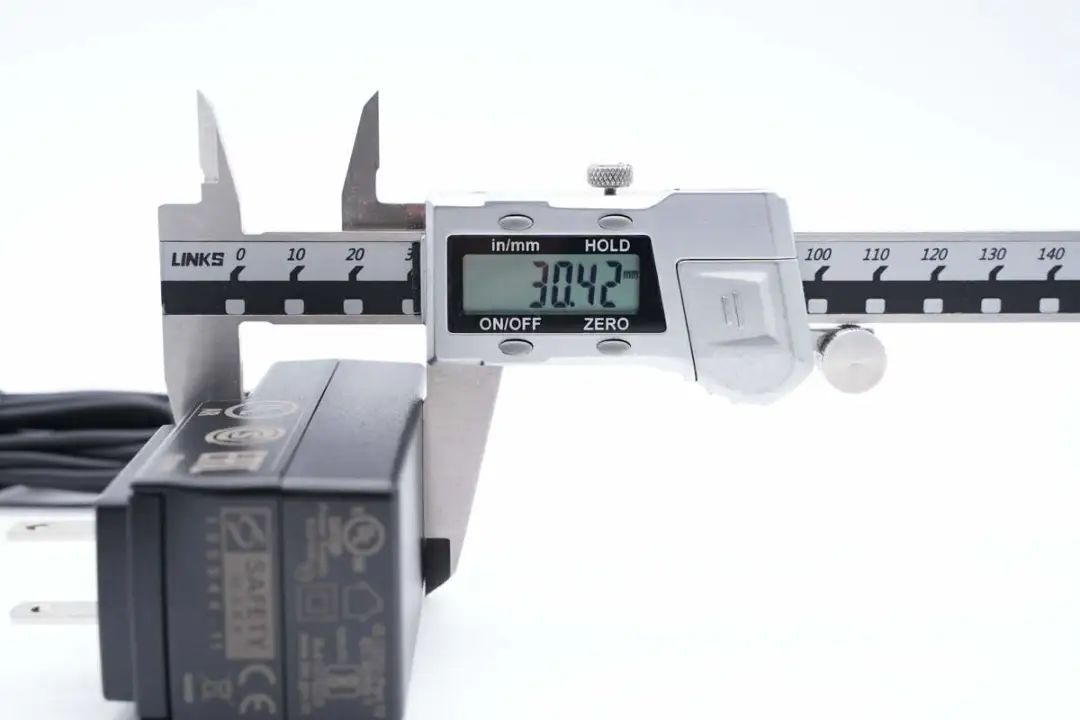

适配器机身较量长 ，做了竖插设计 ，使用时不会攻克排插 ，这点好评。

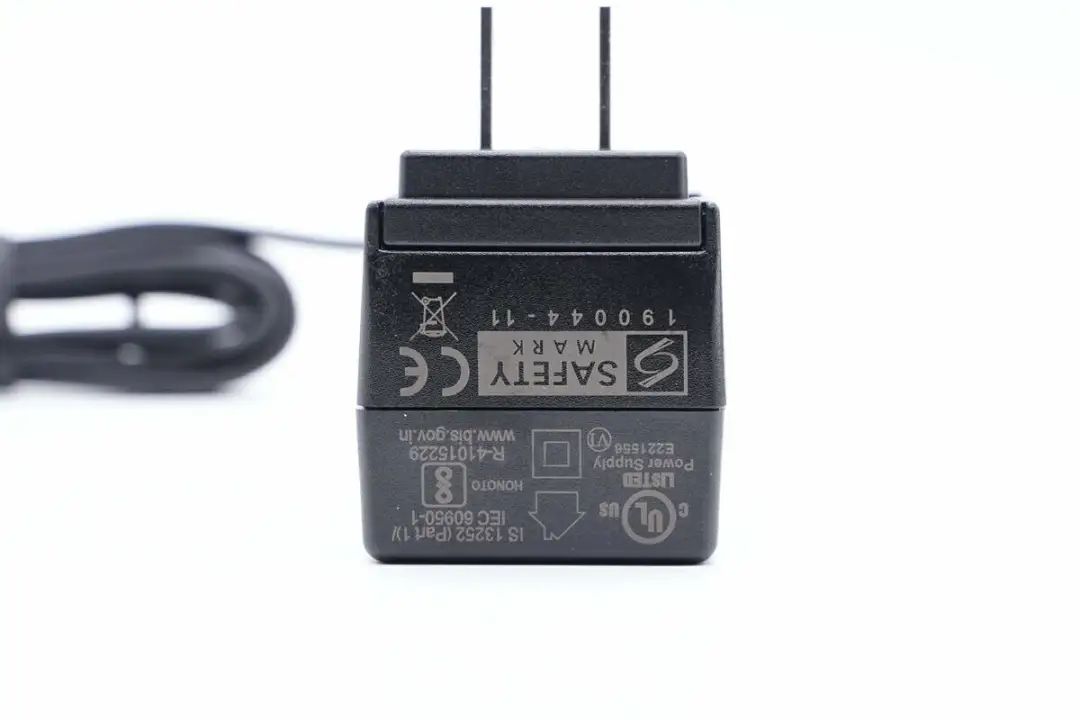

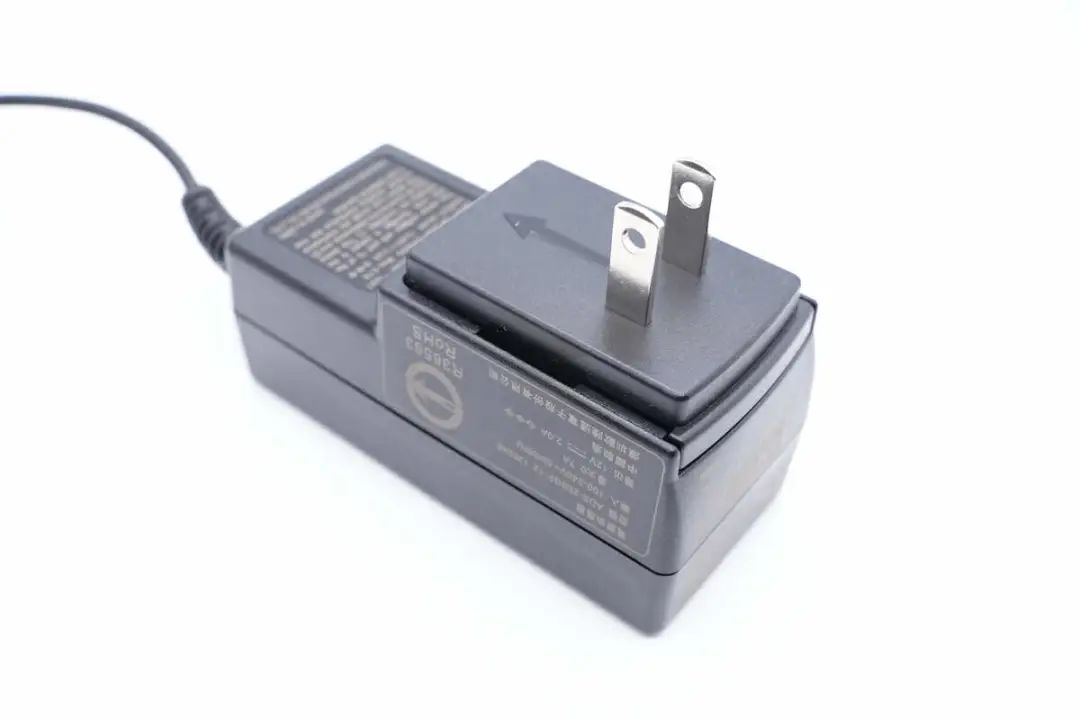

适配器配备牢靠美规插脚 ，虽凸起但做了可拆卸设计。

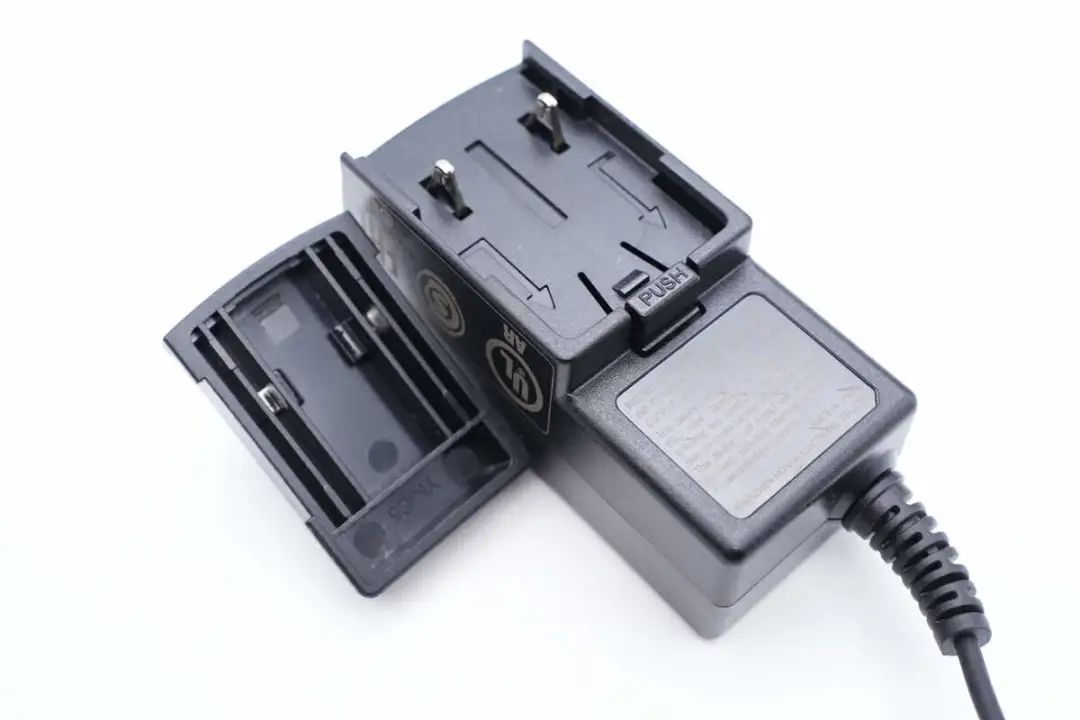

外壳上有PUSH字样提醒 ，按压即可拆下插脚 ，卡扣牢靠设计。

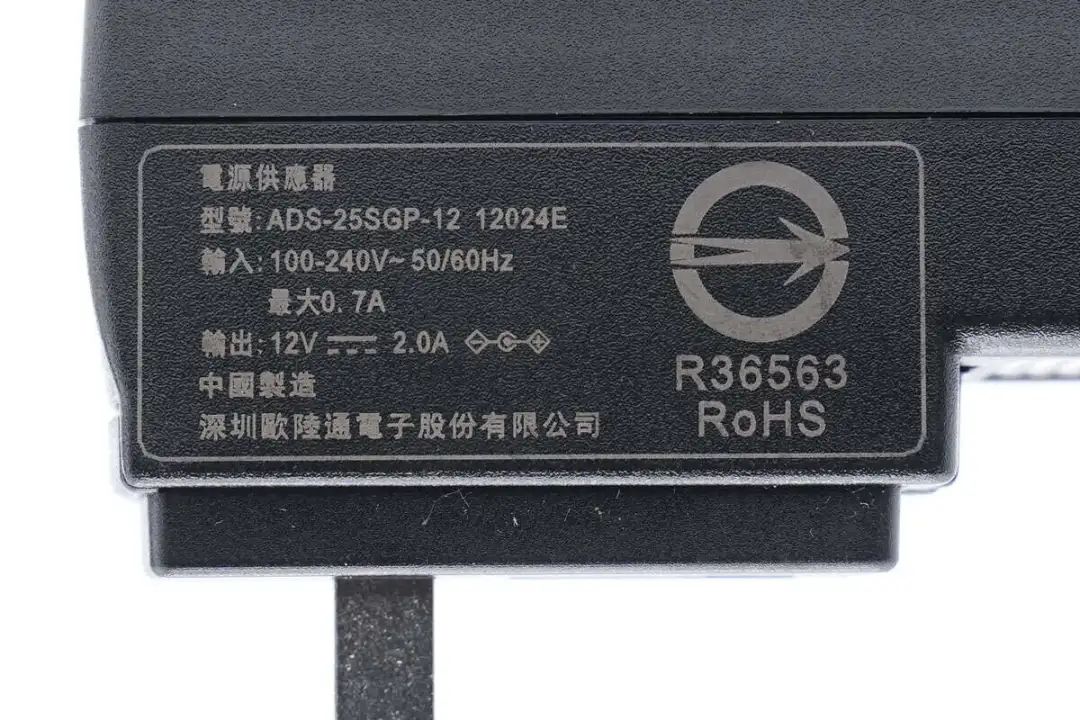

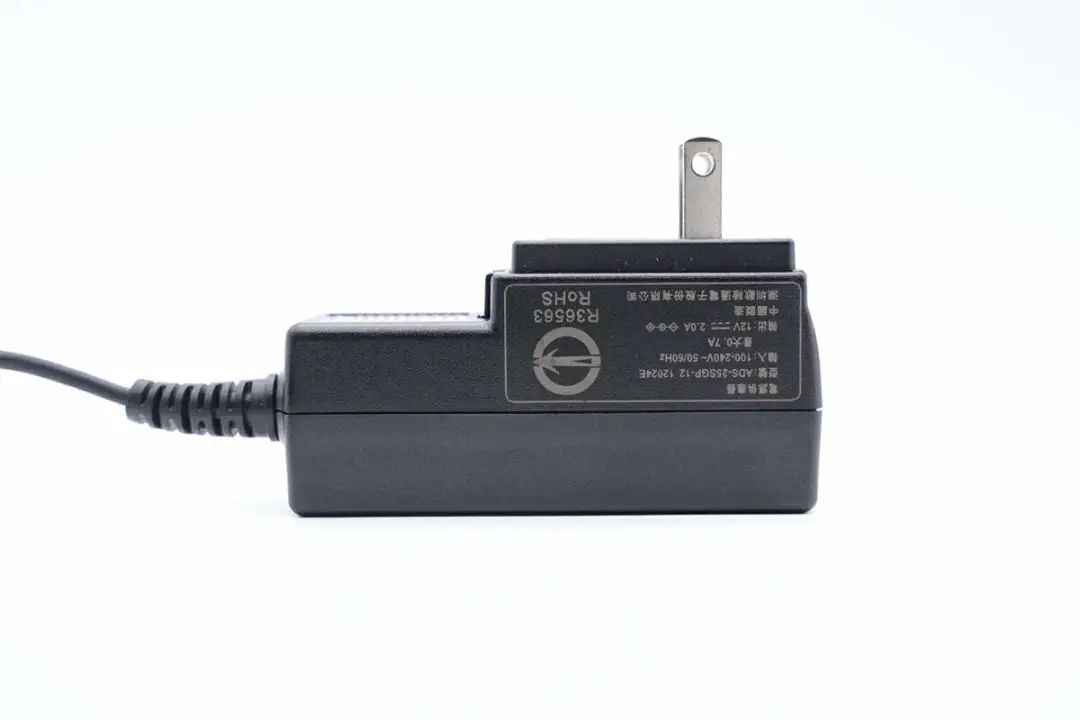

适配器型号ADS-25SGP-12 12024E ，支持100-240V~50/60Hz 0.7A MAX输入 ，以及12V2A输出。

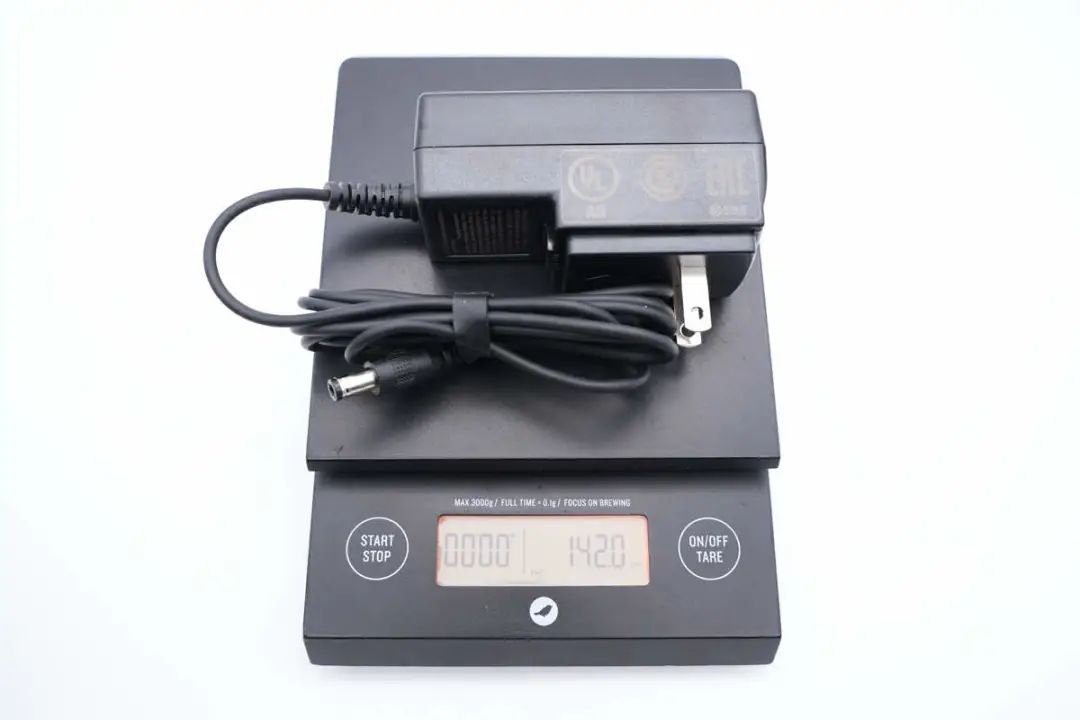

对这款适配器有了基真相识后 ，下面充电头网就对其举行详细拆解 ，一起来看看产品的用料做工怎样。

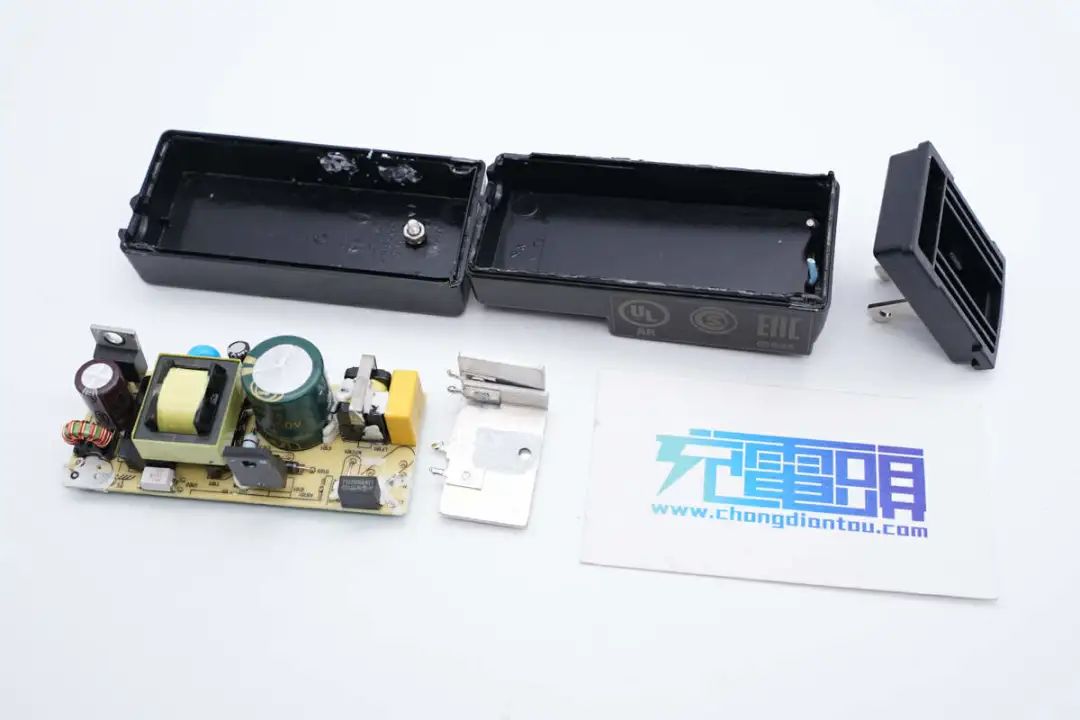

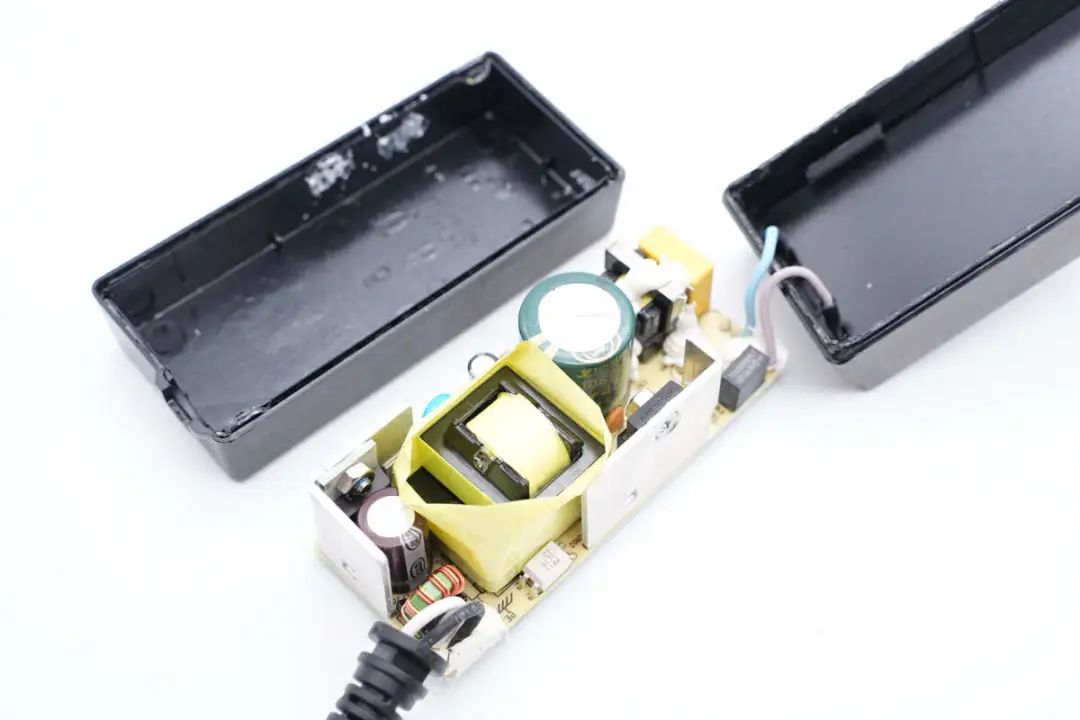

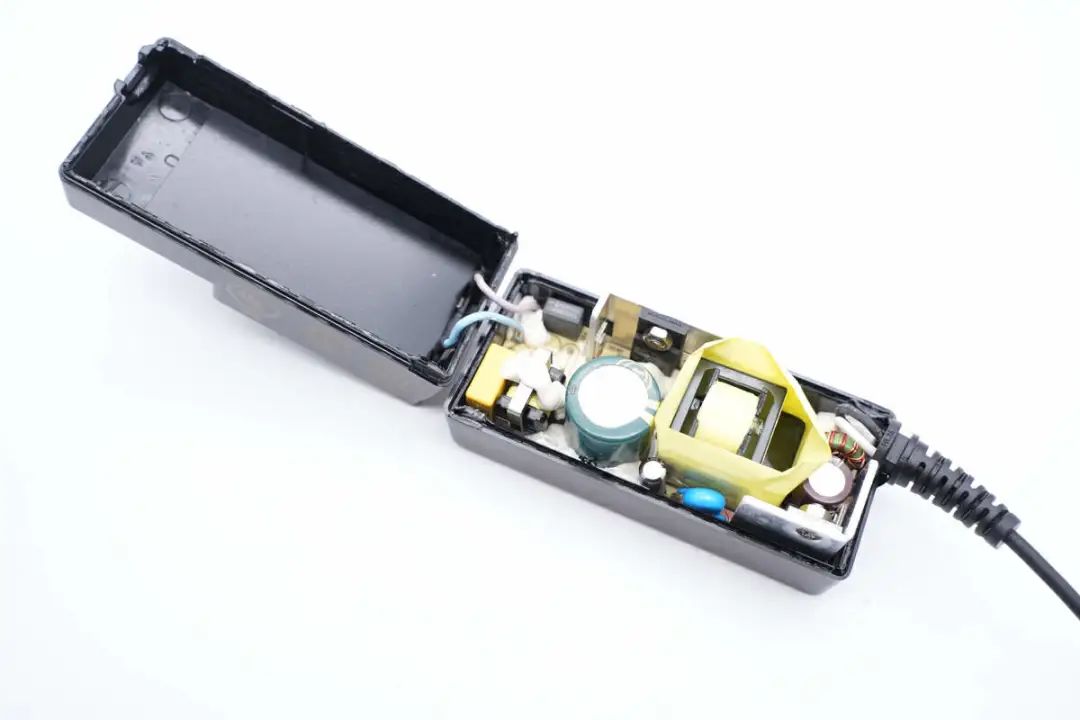

沿电源上下盖接缝拆开电源 ，输入线和输出线打胶牢靠 ，同时将PCB牢靠在外壳内部。
从外壳中取出PCBA� ？� ，PCBA� ？槌跫逗痛渭毒慰可⑷绕� ，PCB与外壳打胶牢靠。

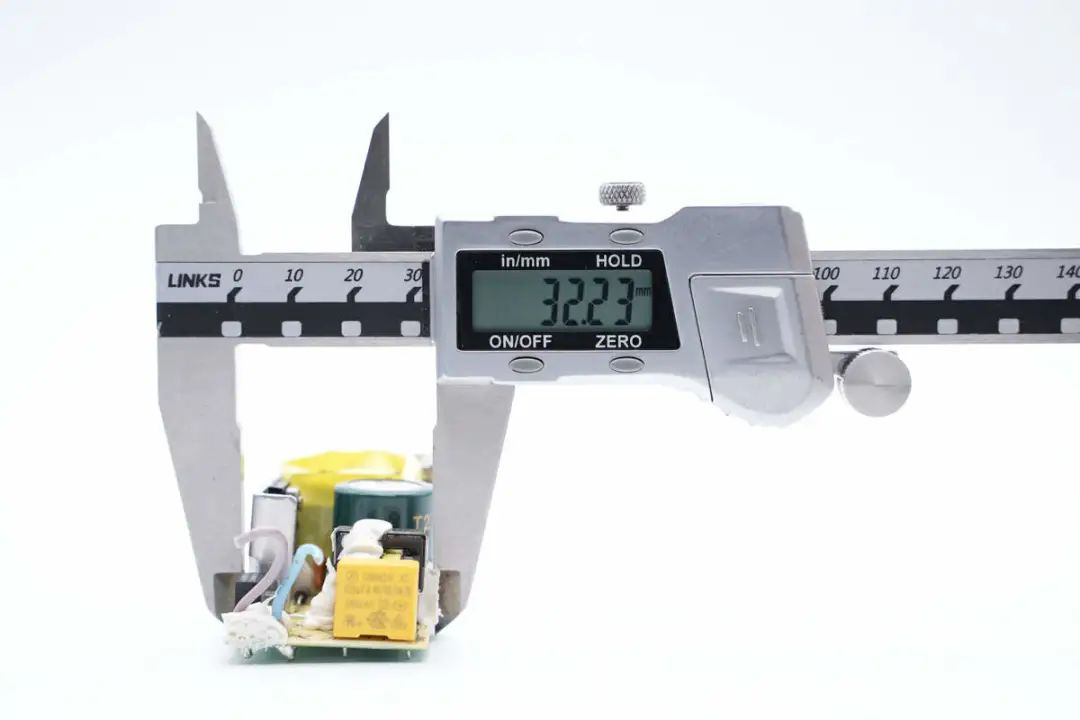

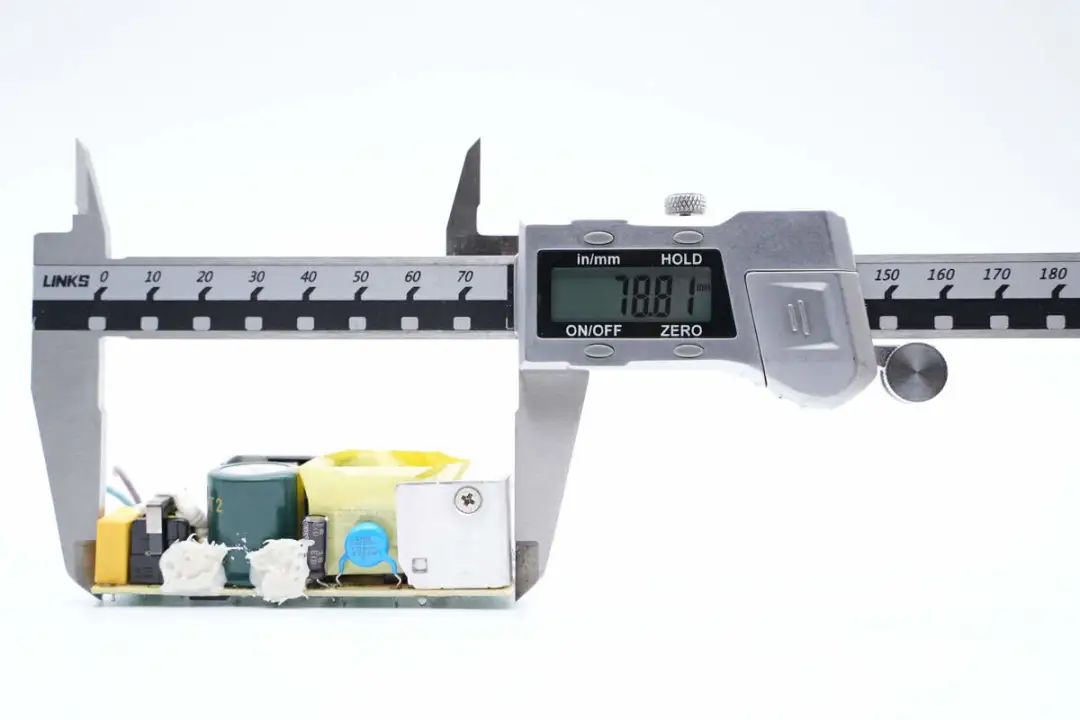

使用游标卡尺测得PCBA� ？槌ざ仍嘉�78.81mm。

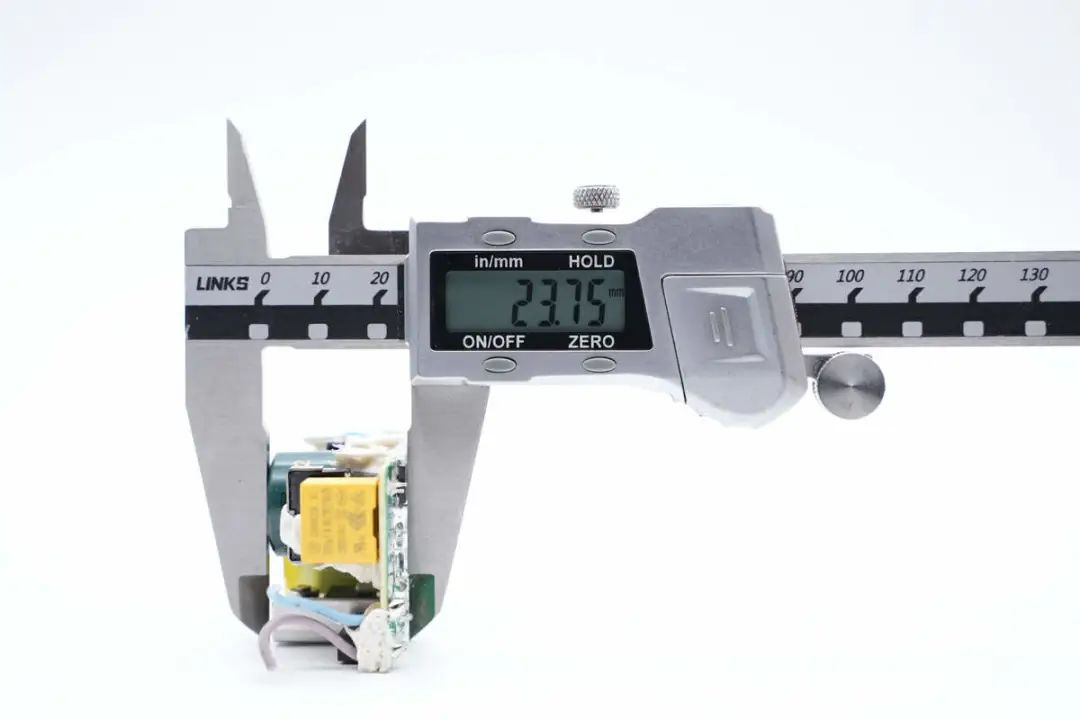

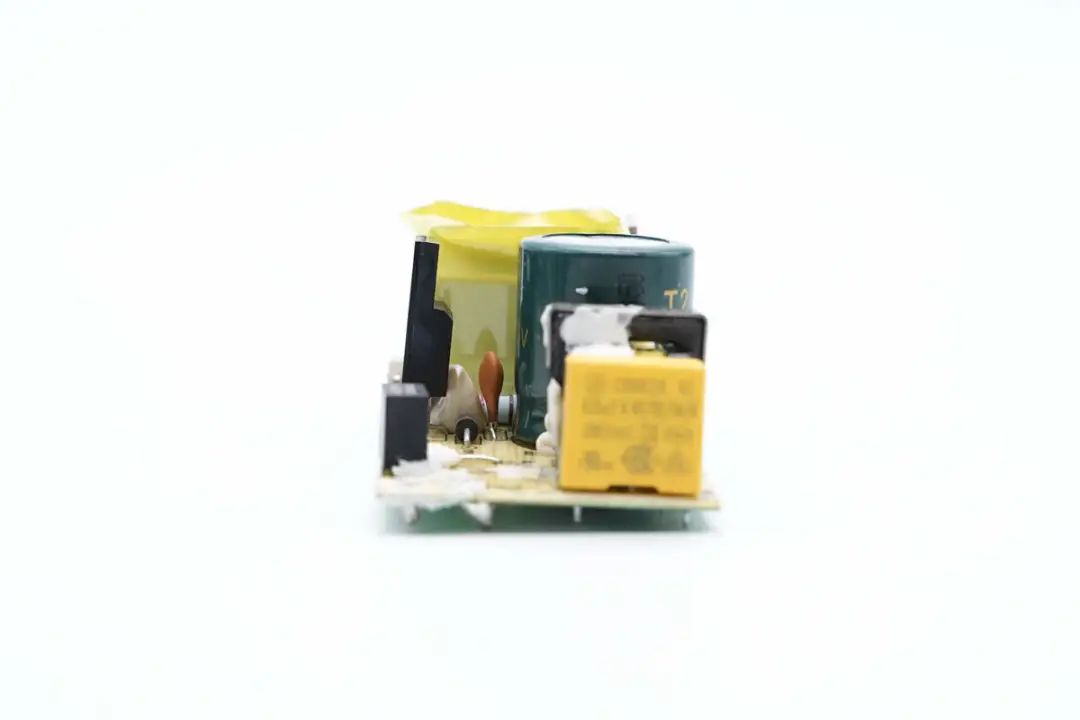

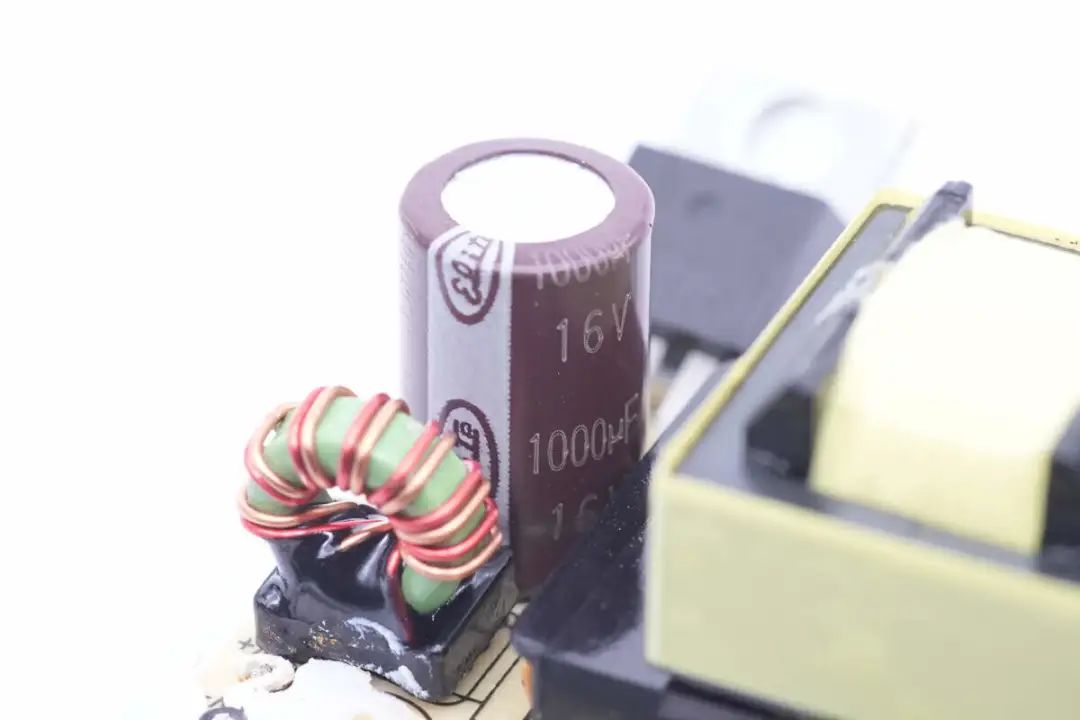

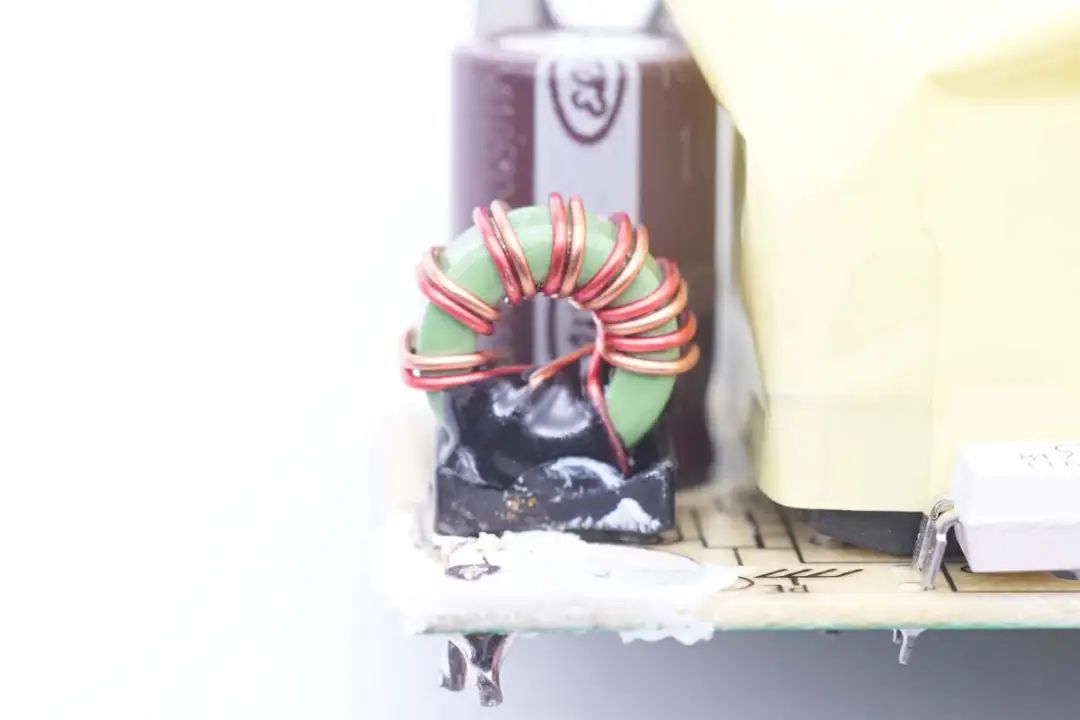

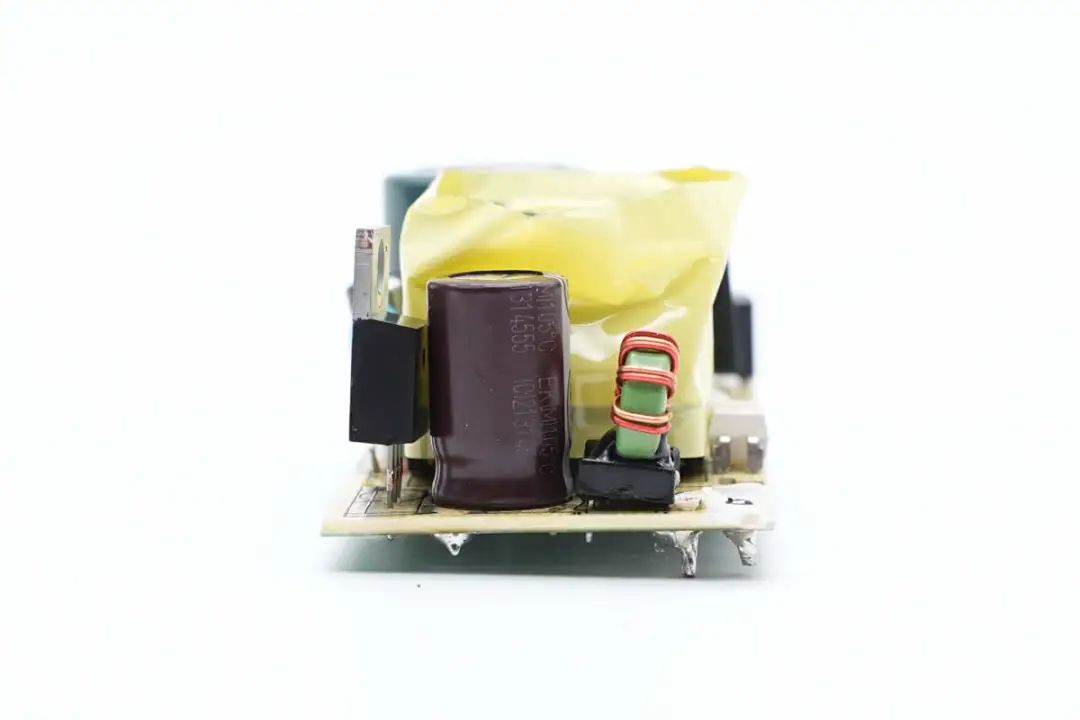

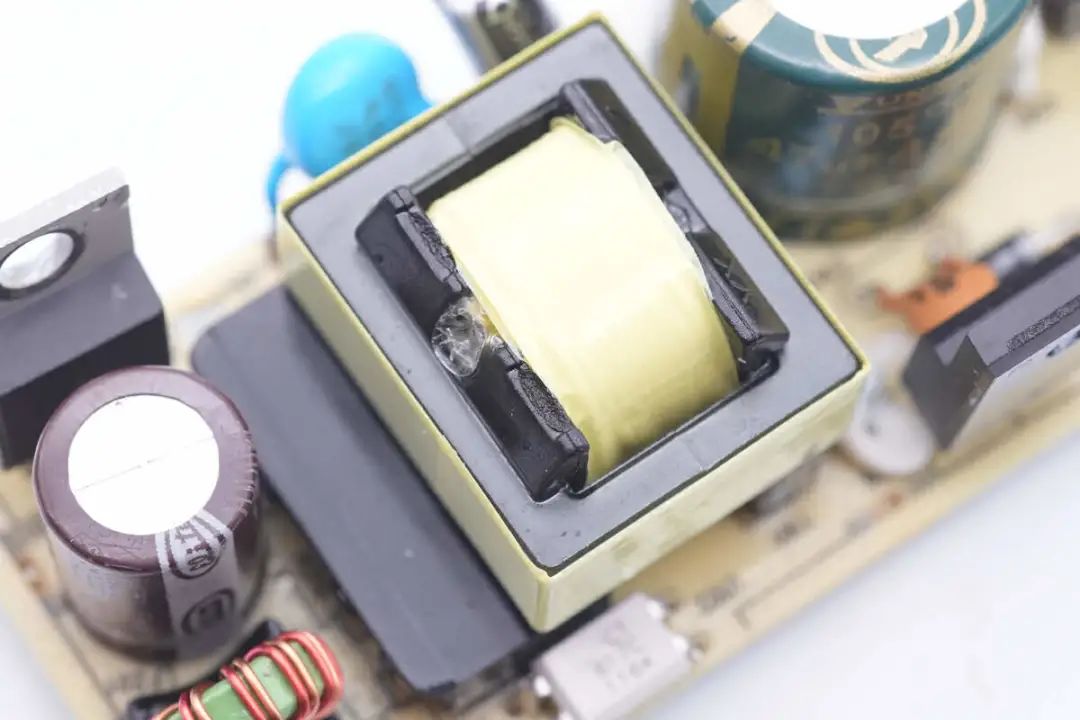

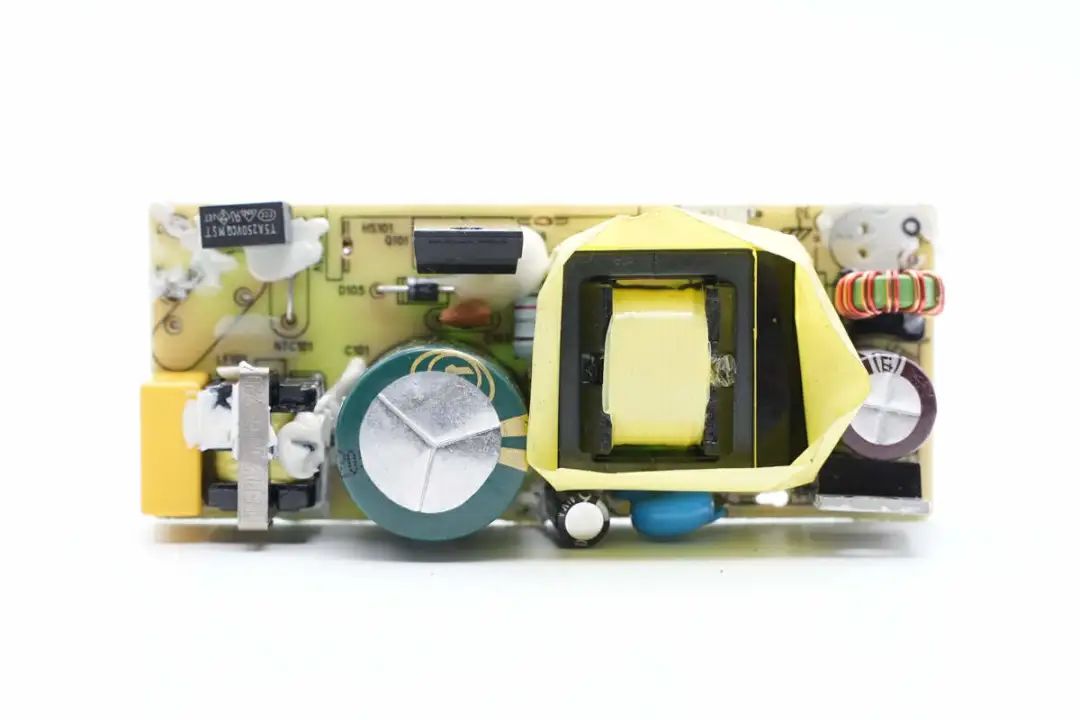

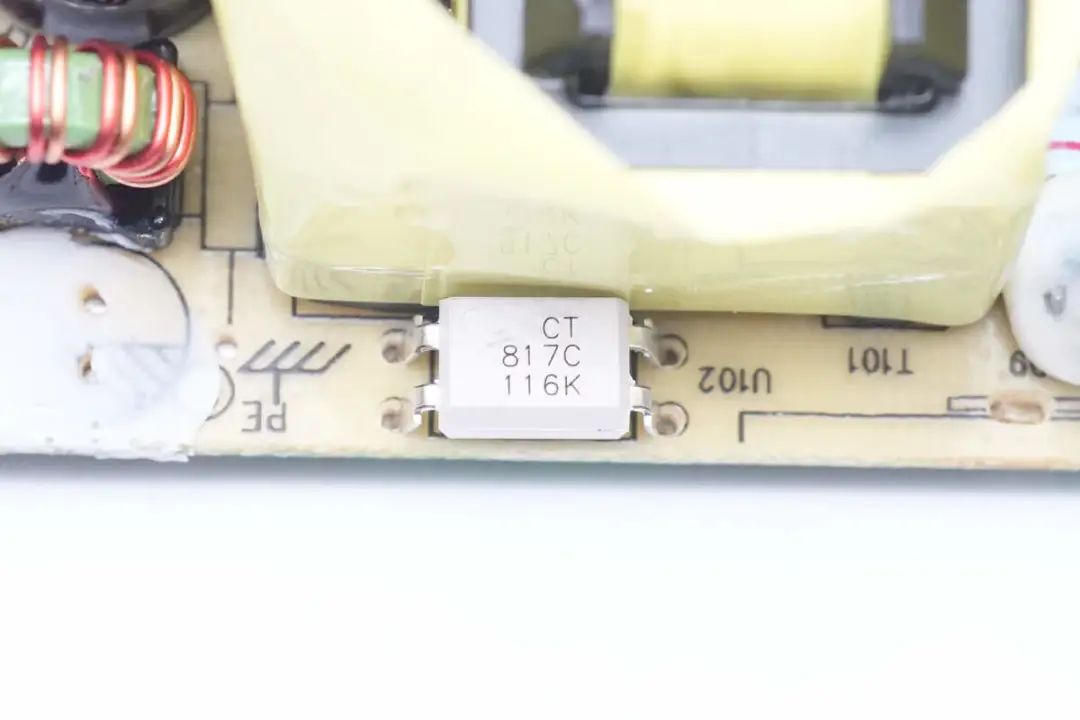

PCBA� ？檎嬉焕� ，左侧为输入端 ，焊接包管丝 ，共模电感和安规X2电容 ，右侧焊接高压滤波电容和初级开关管。右侧变压器磁芯纠葛胶带绝缘 ，变压器上方焊接光耦 ，右侧为肖特基整流管 ，输出滤波电容和滤波电感。
背面焊接整流桥 ，初级电源芯片 ，黑线区分初级和次级区域。适配器为反激拓扑 ，牢靠电压输出 ，下面我们就从输入端最先相识适配器中各个器件的信息。

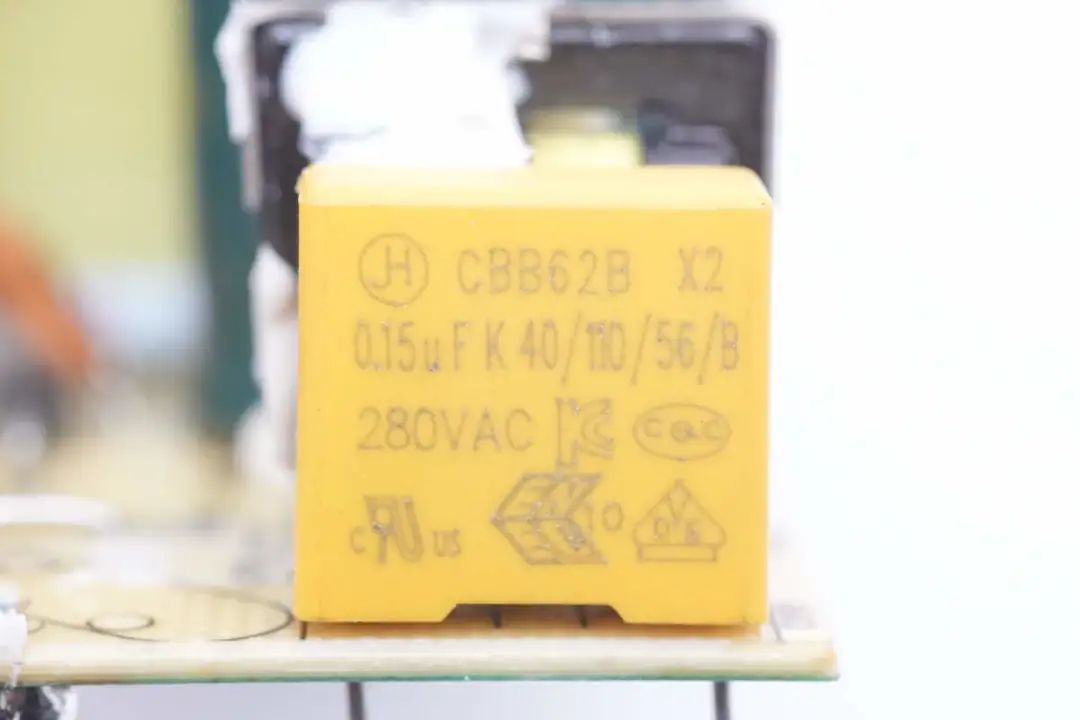

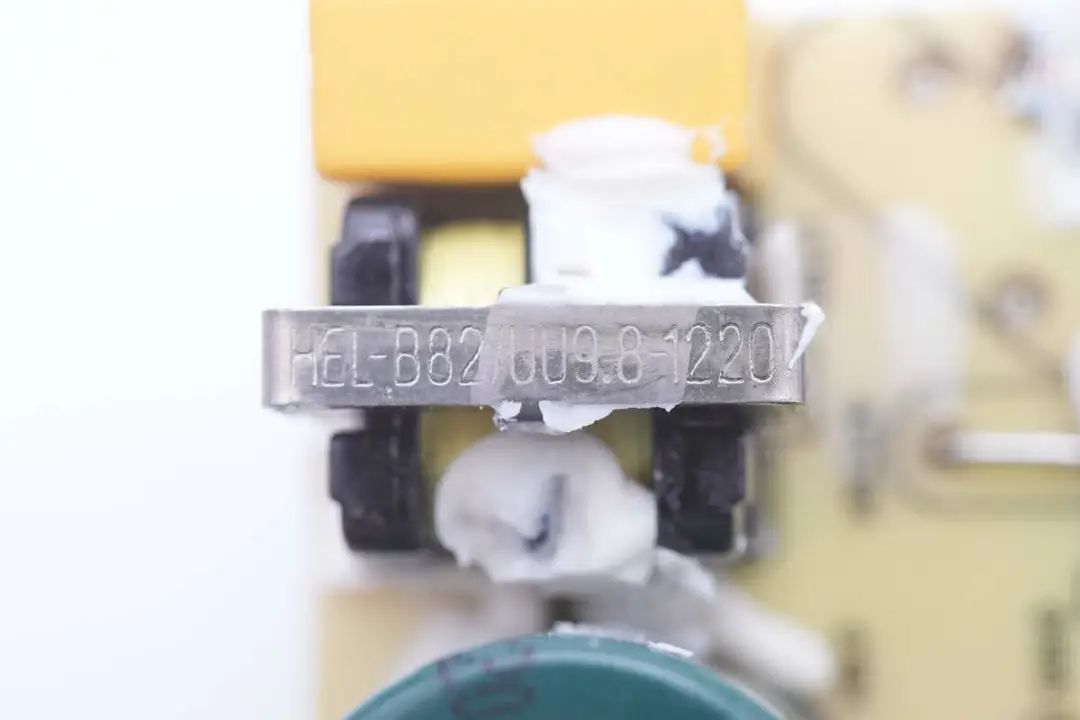

输入端焊接包管丝 ，安规X2电容 ，共模电感 ，初级开关管和高压滤波电容。

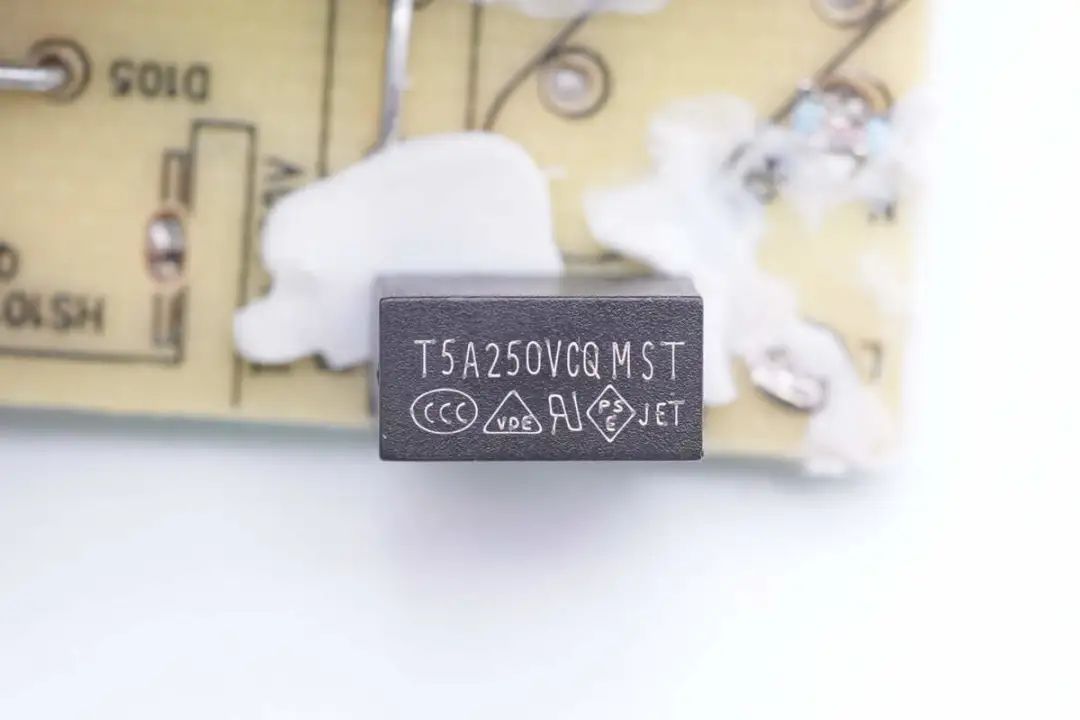

输入端包管丝来自CONQUER好事 ，MST系列超小型延时包管丝 ，规格为5A 250V。

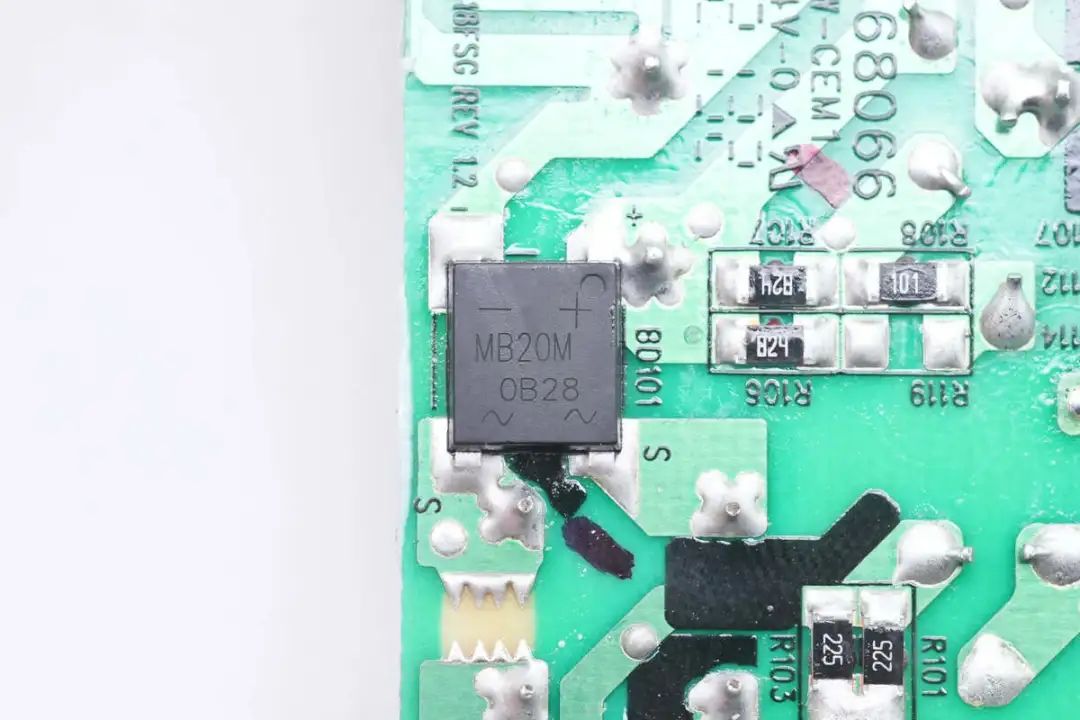

输入端整流桥丝印MB20M ，规格为2A 1000V。

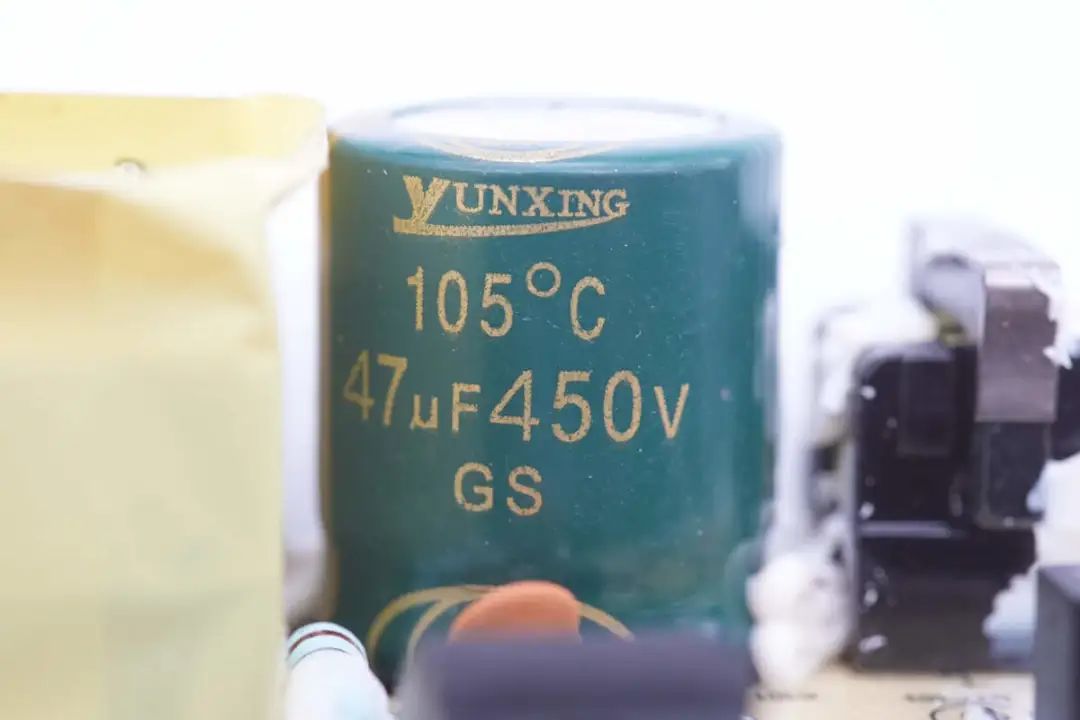

高压滤波电容来自胜游亚洲 ，规格为47μF450V ，105℃耐热。

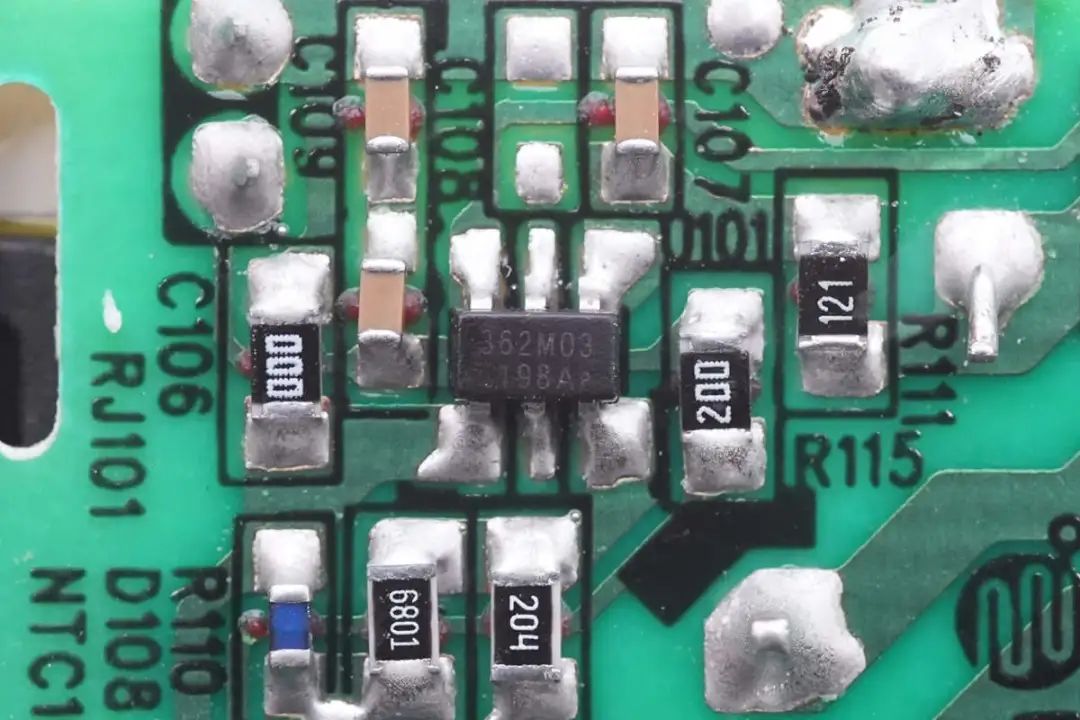

初级主控芯片来自昂宝 ，型号为OB2362 ，是一颗自顺应高性能反激控制器 ，支持CCM和QR事情模式 ，为高能效和低待机功耗所优化。

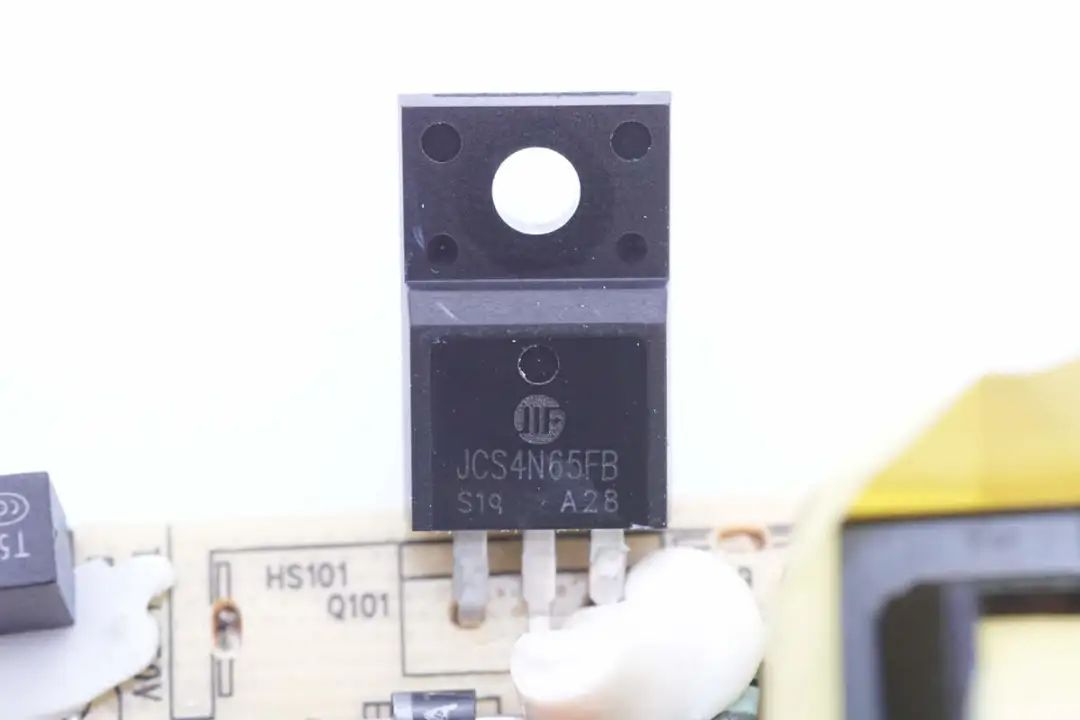

初级开关管来自吉林华微 ，型号JCS4N65FB ，耐压650V ，导阻2.4Ω ，接纳TO220F封装。

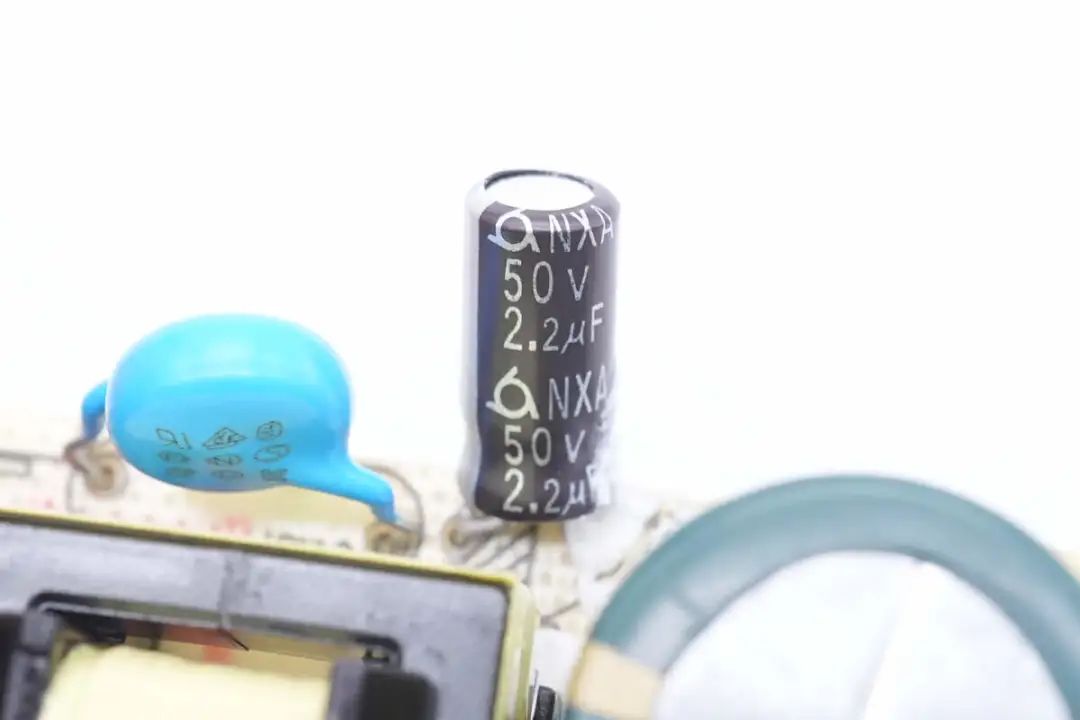

为主控芯片供电的滤波电容规格为50V 2.2μF。

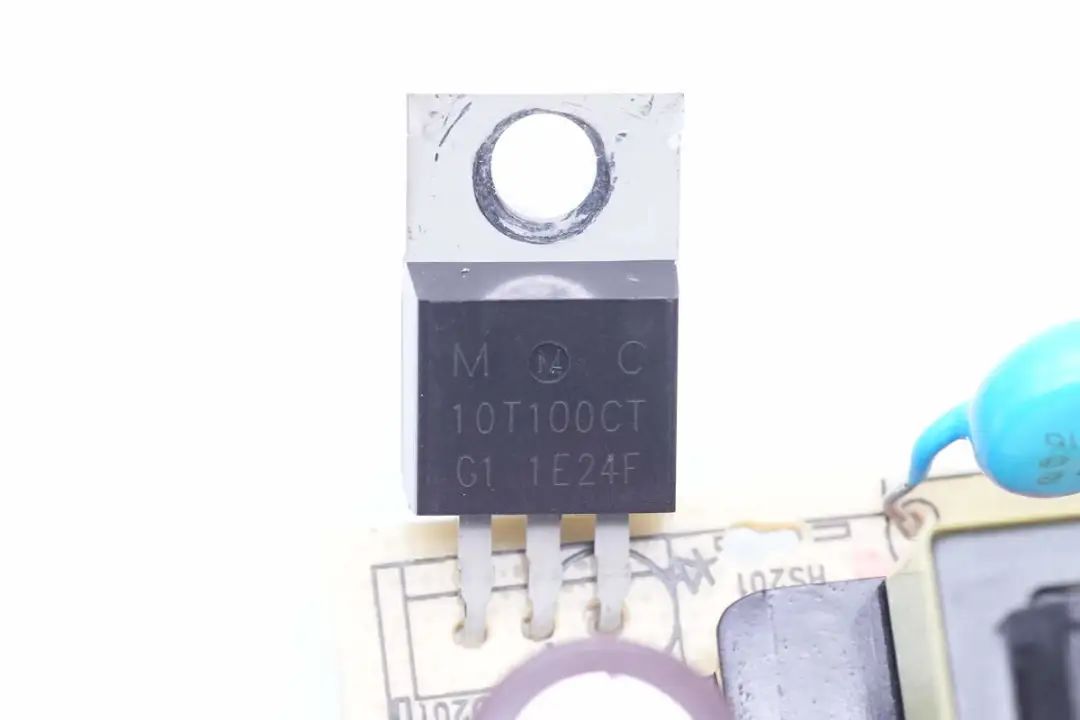

由于对效率要求不高 ，接纳了肖特基二极管整流 ，丝印10T100CT ，规格为100V 10A ，接纳TO220封装。
